Lodningskunsten skal læres gradvist. Fra lodningskabler og videre til trykte kredsløbskort – hver af metoderne har sine egne subtiliteter, både ved valg af forbrugsstoffer til lodning og inden for teknologi. I dag vil vi dele med vores læsere det grundlæggende om lodning og grundlæggende arbejdsevner.

Hvad er essensen af ​​lodning

Lodning bruger evnen af ​​nogle metaller i en smeltet tilstand til effektivt at sprede sig over andres overflade under påvirkning af tyngdekraften og moderat overfladespænding. Loddetilslutningen er i ét stykke: de to dele, der skal sammenføjes, er som sådan indhyllet med et lag lodde og forbliver bevægelsesløse, efter at det har størknet.

Da vi overvejer lodning i sammenhæng med loddemetaller, vil de vigtigste parametre være styrken af ​​den mekaniske og ledningsevne for den elektriske forbindelse. I de fleste tilfælde er dette direkte proportionelle værdier, og hvis to dele tages tæt, vil ledningsevnen mellem dem også være høj. Loddet har imidlertid en modstand, der er højere end end for aluminium, så dets lag skal være så tyndt som muligt, og skjulkraften – så høj som muligt.

For at lodning skal være mulig i princippet er der to betingelser. Den første og vigtigste ting er renheden af ​​delene ved lodningspunktet. Lodde klæber til metaloverfladen på atomniveauet, og tilstedeværelsen af ​​selv den mindste oxidfilm eller kontaminering vil gøre pålidelig vedhæftning umulig.

Den anden betingelse er, at loddemetalets smeltepunkt skal være væsentligt lavere end temperaturen på de dele, der skal loddes. Det virker åbenlyst, men der er f.eks. Sælgere med et smeltepunkt, der er højere end aluminium. Hvis den reelle forskel i smeltetemperaturer ikke er høj nok, når loddet størkner, kan temperaturkrympningen af ​​delene forstyrre den normale dannelse af loddekrystallitteret..

Flukser og sælgere – hvordan man vælger den rigtige

Af de ovenfor beskrevne grunde er det korrekte valg af flux og lodde næsten halvdelen af ​​succesen i lodningbranchen. Heldigvis er der ret universelle mærker til rådighed for de fleste opgaver. Anvendelsesindustrien for næsten alle fluxer og sælgere er tydeligt angivet på etiketterne, men du skal stadig vide nogle aspekter af deres anvendelse..

Lad os starte med fluxerne. De bruges til ætsning af dele, fjernelse og opløsning af oxidfilmen med yderligere beskyttelse af metallet mod korrosion. Så længe overfladen er dækket med flux, kan du være sikker på, at den er ren, såvel som at det smeltede tin bliver vådt og spreder sig godt..

Flukser er kendetegnet ved typen af ​​metaller og legeringer af de dele, der skal sammenføjes. Grundlæggende er dette blandinger af metallsalte, syrer og alkalier, som reagerer aktivt, når de opvarmes med et loddejern. Da der er mange oxidformer og urenheder, bør en cocktail vælges specielt til en bestemt type metaller og legeringer..

Aktiv flux til lodning

Konventionelt er loddemængderne opdelt i to typer. Aktive fluxer dannes på basis af uorganiske syrer, hovedsageligt perchlorid og saltsyre. Manglen på dem i behovet for at vaske af umiddelbart efter afslutningen af ​​lodningen, ellers forårsager sure rester en ret stærk korrosion af forbindelsen og har selv en tilstrækkelig høj ledningsevne, der kan forårsage en kortslutning. Men næsten alt kan loddes med aktive fluxer..

Den anden type flux oprettes hovedsageligt på basis af kolofonium, der kan bruges i dens rene form. Flydende flux er meget mere praktisk at påføre, den indeholder også alkohol og / eller glycerin, som fordamper helt, når den opvarmes. Kolofoniumflydende stoffer er de mindst effektive ved lodning af stål, men til ikke-jernholdige metaller og legeringer bruges de eller andre forbindelser i organisk kemi imidlertid hovedsageligt. Rosin kræver også skylning, da det på lang sigt korroderer og kan blive ledende ved at opsamle fugt fra luften..

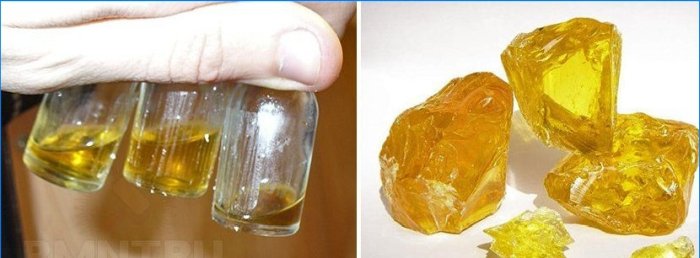

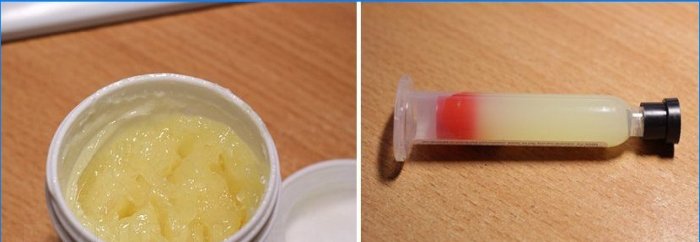

Flydende og fast harpiks

Hos sælgere er alt noget lettere. Grundlæggende bruges bly-tin sælgere af POS-mærket til lodning. Nummeret efter markeringen angiver loddeindholdet i loddet. Jo større den er, jo højere er den mekaniske styrke og elektriske ledningsevne i forbindelsen, og på samme tid, jo lavere er smeltepunktet for loddet. Bly bruges til at normalisere størkningsprocessen; uden det kan tinet revne eller blive dækket med nåle.

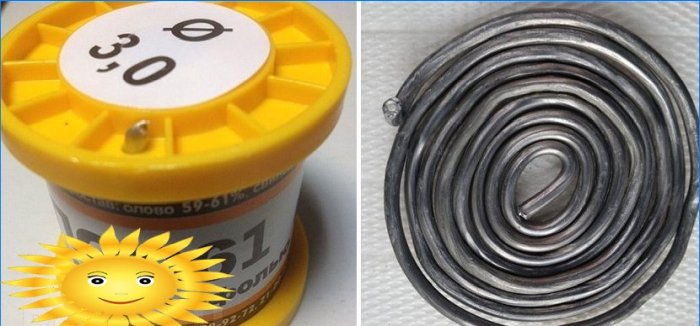

Lodde POS-61 med harpiks indeni

Der er specielle typer sælgere, først og fremmest – blyfri (BP) og andre ikke-giftige, hvor bly erstattes af indium eller zink. BP’s smeltepunkt er højere end konventionelt, men forbindelsen er stærkere og mere modstandsdygtig over for korrosion. Der er også lavt-smeltende legeringer, der spreder sig allerede ved 90-110? С. Disse inkluderer træ- og rosalegeringer, der bruges til lodning af komponenter, der er følsomme overophedning. Specielle sælgere bruges hovedsageligt til lodning af radioudstyr.

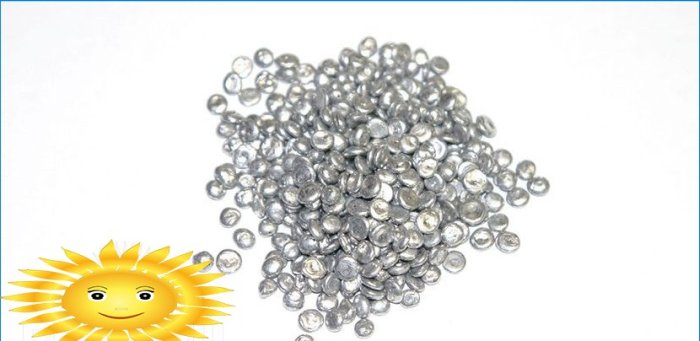

Legering Rose

Kraft og typer loddejern

Den største forskel mellem loddeværktøjet er typen af ​​strømkilde. For almindelige mennesker er de mest kendte netværksloddejern, der er drevet af 220 V. De bruges hovedsageligt til lodningstråde og mere massive dele, fordi det næsten er umuligt at overophedne en kobbertråd, måske med undtagelse af at smelte isoleringen.

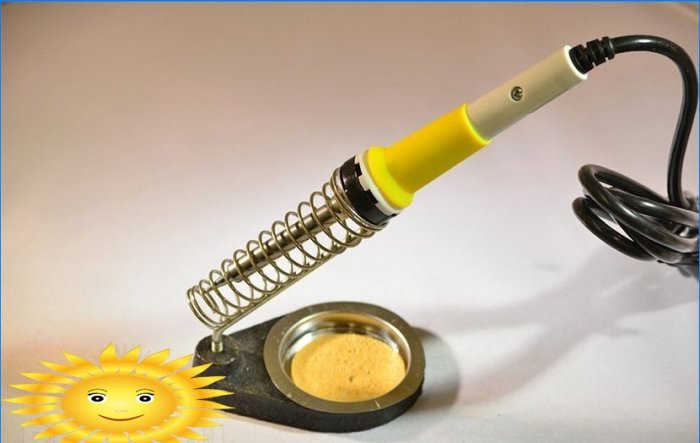

Plus netværk lodning strygejern i deres høje kraft. På grund af dette leveres høj kvalitet og dyb opvarmning af delen, plus en voluminøs strømforsyning er ikke nødvendig for drift. Blandt manglerne kan man udskille den lave komfort af arbejde: loddejernet er ret tungt, spidsen er placeret langt fra håndtaget, og et sådant værktøj er ikke egnet til fint arbejde.

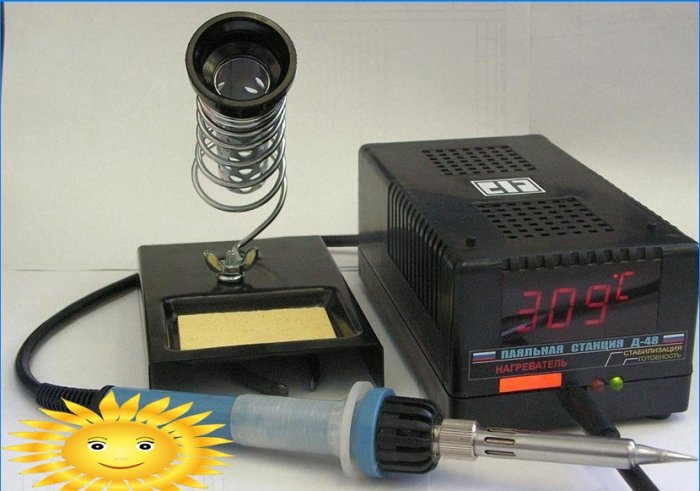

Lodestationer bruger temperaturkontrol for at opretholde et stabilt temperaturniveau. Sådanne loddejern har ikke betydelig effekt, normalt er 40 W allerede loftet. Til overophedning af følsom elektronik og lodning af små dele er dette værktøj imidlertid bedst egnet.

Sting udvælgelse og pleje

Loddejernspidser er kendetegnet ved form og materiale. Med formen er alt simpelt: det mest primitive og på samme tid universelle er det subulære sting. Variationer i form af en spatel, en kegle med en stump ende, med en skråkant og andre er mulige. Hovedopgaven, når man vælger en form, er at opnå det maksimale kontaktareal med en bestemt type loddet dele, så opvarmningen er kraftig og samtidig kortvarig.

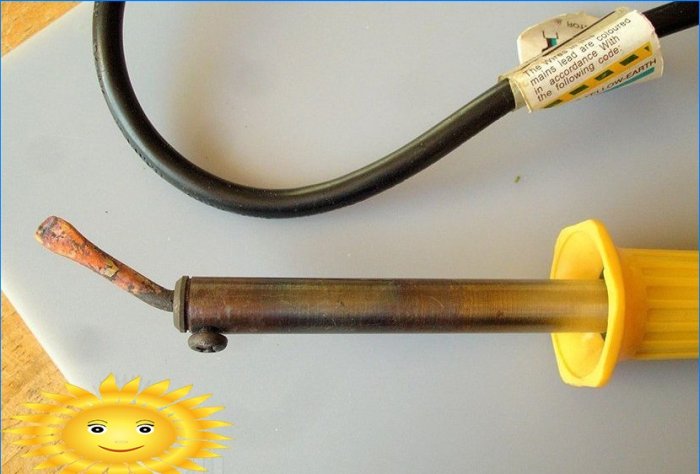

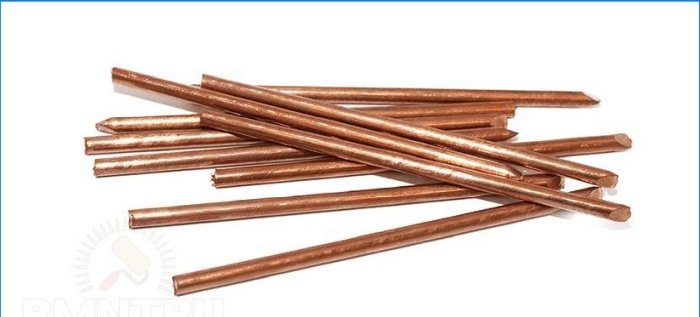

Tip om kobberloddejern

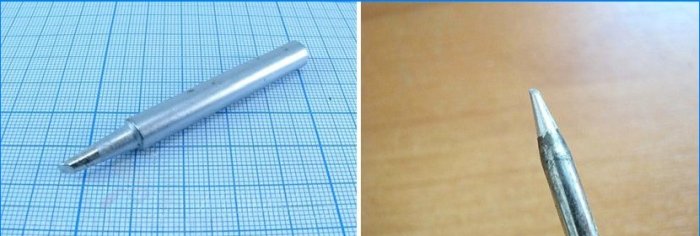

Materielt er næsten alle sting kobber, men de kan overtrækkes og ikke overtrækkes. Kobberspidser er belagt med krom og nikkel for at øge varmemodstanden og eliminere oxidation af kobberoverfladen. Overtrukne spidser er meget holdbare, men lidt mindre fugtet med lodde og kræver omhyggelig håndtering. Brug messingspån og viskosesvampe til rengøring af dem..

Nikkelbelagte klinger

Ubelagte tip kan med rette henføres til lodning af forbrugsstoffer. Under drift dækkes en sådan stikk med jævne mellemrum med et lag af oxider, og loddemetoden ophører med at holde sig til den. Arbejdskanten skal rengøres og fortinnes igen, derfor, ved intensiv brug, stikkes stinget hurtigt nok. For at bremse brændingen af ​​stikket anbefales det først at smede det og derefter slibe det for at give den ønskede form.

Lodningskabler

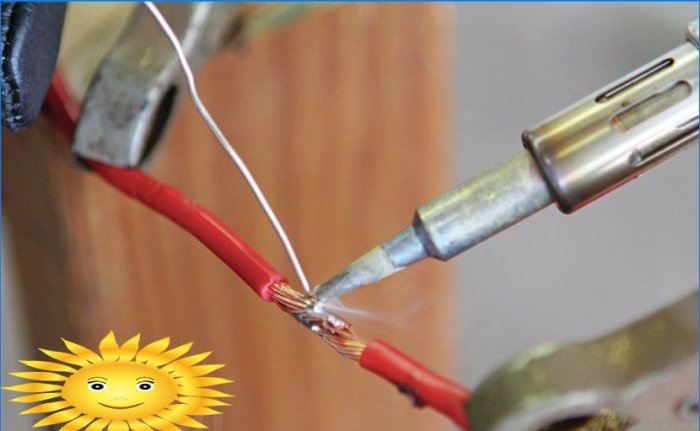

Ledningerne er de nemmeste at lodde. Enderne af venerne dyppes i en fluxopløsning og bæres langs dem med et loddejern, hvis spids er rigeligt gennemvædet i fluxen. I tinprocessen tilrådes det at ryste overskydende smeltet lodde af. Efter påføring af en halv drejning dannes en drejning fra ledningerne, og derefter opvarmes den omhyggeligt med en lille mængde lodde, hvor det frie rum mellem venerne udfyldes.

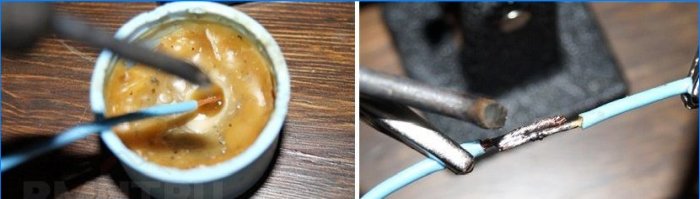

En anden metode er også mulig, når ledningerne, før de drejes, simpelthen grundigt fugtes med flux og loddes uden foreløbig fortinning. Denne metode er især populær ved lodning af strandede ledere og ledninger med lille diameter. Hvis fluxen er af høj kvalitet, og loddejernet giver en tilstrækkelig stærk opvarmning, endda vridning af 3-4 “fluffy” kerner på 1,5 mm² godt imprægneret med tin og loddes pålideligt.

Bemærk, at i elektriske installationer, dvs. inden i koblingsbokse, er det ikke sædvanligt at lodde ledningerne. For det første, på grund af forbindelsens uadskillelighed plus helheden, har piggen en betydelig overgangsmodstand, og der er altid en stor risiko for dens korrosion. Ledninger loddes udelukkende, når der oprettes forbindelser inde i elektriske apparater eller til fortinning af enderne af strandede ledere, før de strammes med skrueterminaler.

Arbejde med elektroniske komponenter

Lodningselektronik er det mest omfattende og komplekse emne, der kræver erfaring, færdigheder og specielt udstyr. Imidlertid kan en amatør også udskifte et defekt element på et printkort, selvom der kun er et netværk loddetang..

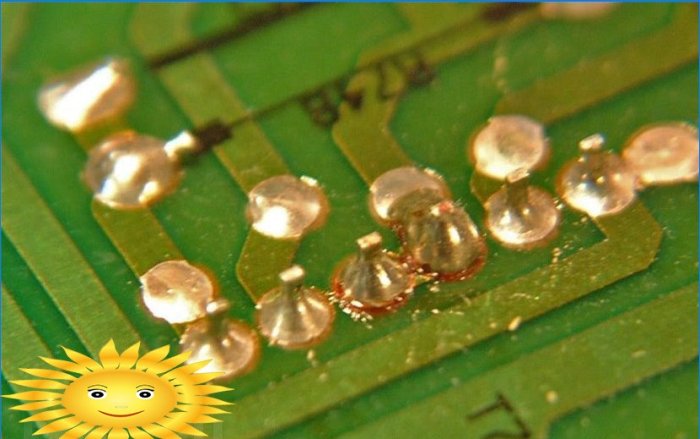

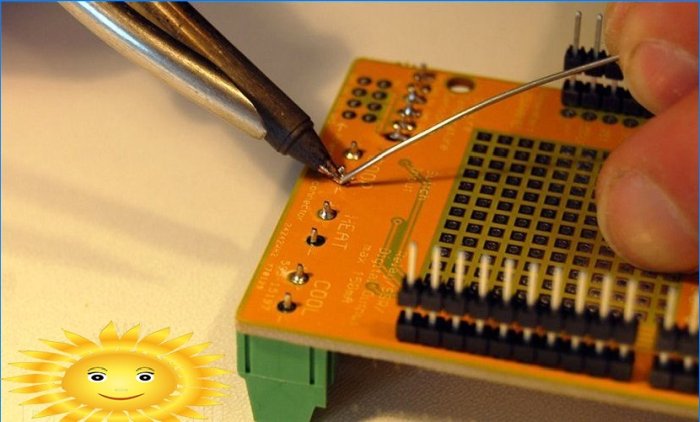

Outputelementerne (som er med benene) er de nemmeste at lodde. De er foreløbigt fastgjort (med plasticin, voks) med ledninger i pladernes huller. Derefter, på bagsiden, presses loddejernet tæt mod halen for at varme det op, hvorefter en loddetråd, der indeholder flux, indsættes i loddepunktet. For meget tin er ikke nødvendigt, nok til at det kan strømme ind i hullet fra alle sider og danne en slags langstrakt hætte.

Hvis udløbselementet hænger sammen og skal holdes med dine hænder, fugtes lodningspunktet først med flux. Det har brug for en meget lille mængde; her er det optimalt at bruge flasker neglelak, forvasket med acetone. Med denne lodningsteknik trækkes en lille mængde tin på et loddejern, og en dråbe af den bringes forsigtigt til elementterminalen 1-2 mm fra pladeoverfladen. Loddet flyder ned langs benet og fylder jævnt jævnt hul, hvorefter loddejernet kan fjernes.

Det er meget vigtigt, at de dele, der skal sammenføjes, forbliver stille, indtil loddemetoden er helt afkølet. Selv den mindste krænkelse af formen på tin under krystallisation fører til den såkaldte kold lodning – knusning af hele massen af ​​loddet i mange små krystaller. Et karakteristisk tegn på dette fænomen er en skarp turbiditet i loddet. Det skal genvarmes og vente på ensartet afkøling i fuldstændig ubevægelighed.

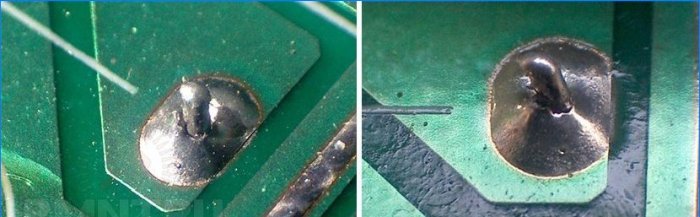

Dårlig kvalitet, kold lodning

For at holde tin i en flydende tilstand er det nok, at loddejernet kommer i kontakt med den fortinnede spidsoverflade med ethvert punkt i det befugtede område. Hvis loddejernet bogstaveligt talt holder sig til de dele, der skal loddes, indikerer dette mangel på energi til opvarmning. Til lodning af varmefølsomme halvlederelementer og mikrokredsløb kan almindeligt lodde blandes med lavsmeltning.

Lodning af faste dele

Endelig, lad os kort tale om lodning af dele med høj varmekapacitet, f.eks. Kabelforskruninger, gryder eller redskaber. Kravet til forbindelsens flytbarhed er her vigtigst, store dele er forudforbundet med klemmer, små dele – med klumper af plasticin, inden lodningen af ​​forbindelsen gribes den punktvis flere steder, og klemmerne fjernes.

Faste dele loddes som sædvanligt – først en halv dag ved samlingen og derefter fyldes sømmen med flydende lodning. Til dette formål anvendes loddemetoden imidlertid en speciel, ildfast og i stand til at opretholde høj tæthed samt modstå delvis opvarmningsbrønd..

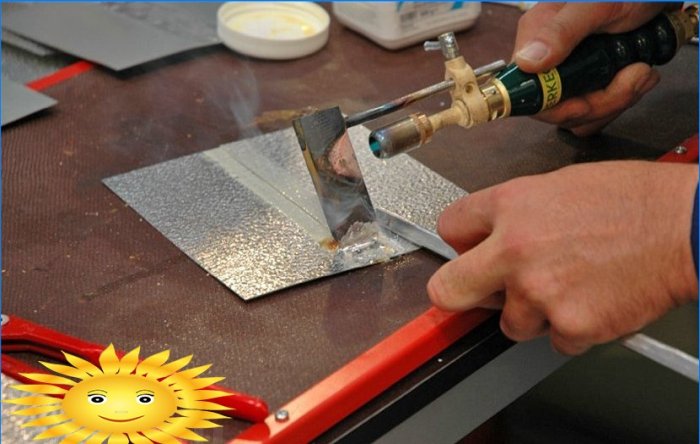

Med denne type lodning er det ekstremt vigtigt at holde delene godt opvarmet. Til disse formål opvarmes loddesømmen med en gaslommelygte direkte foran loddepunktet, og en massiv kobberluge anvendes i stedet for et konventionelt elektrisk loddejern. Det opvarmes også konstant i en brænderflamme, samtidigt befugtes det med loddemetode, hvorefter man fylder samlingen, delvis smelter den forrige søm med et par millimeter.

En lignende opvarmet lodningsteknik kan også bruges, når man arbejder med et konventionelt loddejern, for eksempel ved lodning af tykke kabelkerner. Stikket i dette tilfælde fungerer kun som et driftsværktøj til omhyggelig distribution af tin, og den vigtigste kilde til opvarmning er en gasbrænder.
