Kilder til solenergi har modtaget absolut ufortjent opmærksomhed. Det er klart, at den største fordel ved sådanne installationer er deres autonomi, men der er undtagelser. I denne artikel vil vi tale om solfangere som en ret effektiv, og vigtigst af alt, en rationel energikilde til hjemmet..
Hvilke samlere man skal bruge

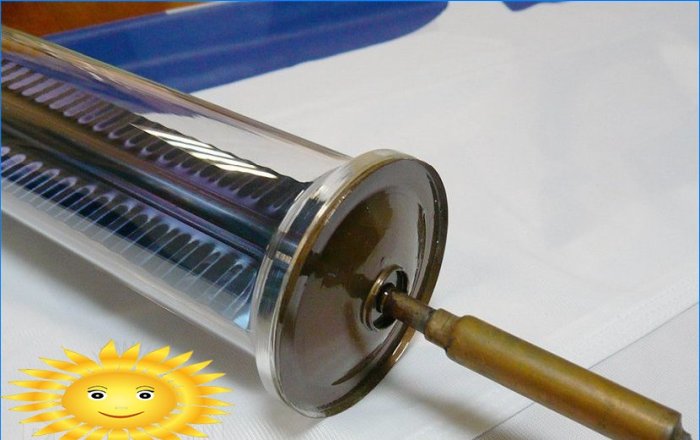

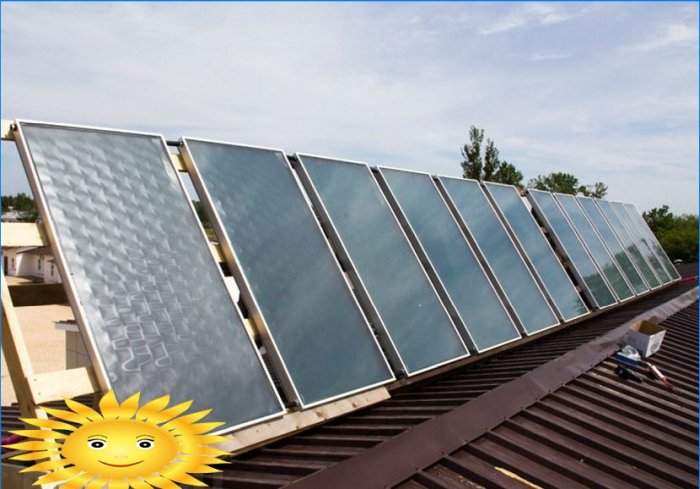

Med undtagelse af specielle sorter er samlere af to typer: fladt og vakuum. Begge arbejdsprincippet reduceres til opvarmning fra solstråling (hvor 40-50% af bølgerne er termiske) i et bestemt tanksystem, hvis yderside har en belægning med en høj koefficient af infrarød absorption, og et kølemiddel cirkulerer indeni. Den eneste forskel er, at i vakuumsamlere opvarmes rørene direkte i fokus af sollys og afgiver praktisk talt ikke varme på grund af det luftløse miljø. Samtidig overføres opvarmning i flade samlere gennem absorberpladen til bagsiden, hvor kanaler er loddet (kan lægges inde i absorberpladen).
Det handler faktisk om vakuumsamlere, som vi skal tale om i realiteterne i russisk natur. De er meget dyrere end flade samlere, men deres effektivitet er også højere. Derudover er flade samlere praktisk talt ineffektive om vinteren: den kolde vind afkøler dem hurtigere, end solen varmer op. Anvendelsesområdet for sådanne apparater er sydlige breddegrader med et varmt klima, land- og sommerhuse samt alle slags turistfaciliteter.
Uanset typen af opvarmning er selve kollektorens princip uændret. Ofte forbinder det varmeledninger til en fælles tank, hvor kondensation af væsken fordampet under opvarmningsprocessen finder sted. Varmeoverførsel på denne måde er meget hurtigere, men der er også mere effektive løsninger..
Tilbagebetalingsperiode

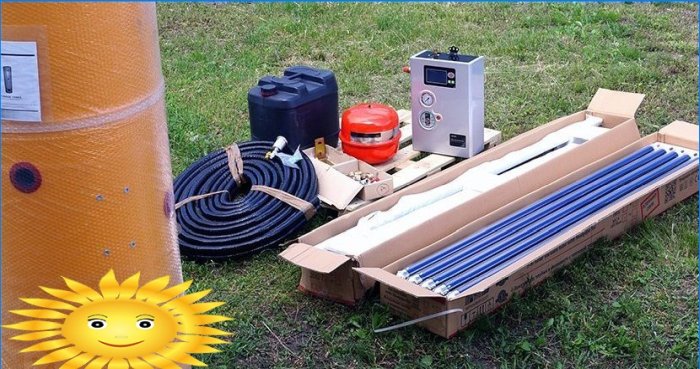

Omkostningerne ved en gennemsnitlig vakuummanifold varierer fra 600 til 1500 USD. Denne pris inkluderer ikke kun opsamleren, men også lagertanken med den anbefalede mængde og materialer til tilslutning til det varme varmtvandsanlæg. Men omkostningerne ved installationstjenester i det samlede beløb tages ikke med i betragtning: for stor prisforbrug efter region og forhold på anlægget.
Ikke desto mindre er det let at kontrollere tilbagebetalingen af en bestemt instans. Tag for eksempel samleren SVK-A-30 af ATMOSFERA-varemærket, der koster 1100-1200 USD. Der er 30 vakuumrør i, deres samlede maksimale effekt er 2,5 kW / h, opsamleren modtager op til 7,6 kW termisk energi pr. Dagslys. Der er ingen akkumulatortank i opsamleren, men vi har ret til traditionelt at antage, at omkostningerne ved det og VVS-værdien svarer til prisen på en elektrisk kedel med sammenlignelig effekt.
Samlerens gennemsnitlige daglige kapacitet er 5,5 kW, hvilket er nok til at varme 120-140 liter vand fra 10 til 50 ° C. Når vi har brugt den samme mængde elektricitet til en hastighed på 4,68 rubler / kWh, modtager vi i gennemsnit 25 rubler pr. Dag eller ca. 10 tusind rubler om året. Følgelig vil samlerens tilbagebetalingstid være omkring otte år, hvilket slet ikke er dårligt med en garanteret levetid på 25 år. Der er desuden nogle måder at øge dit investeringsafkast på. Generelt, jo kraftigere installationen er, jo hurtigere vil den fuldt ud retfærdiggøre sig selv..
Eksempler på typiske samlinger
Der er ikke så mange muligheder for at integrere samleren i bolig VVS. Her er nogle typiske løsninger, når deres kompleksitet øges:
1. Bare en samler. Det er tilsluttet hjemmevandssystemet som en konventionel vandvarmer. Arbejder kun om dagen med naturlig strøm. Ved at justere trykket, kan du ændre udløbsvandtemperaturen.

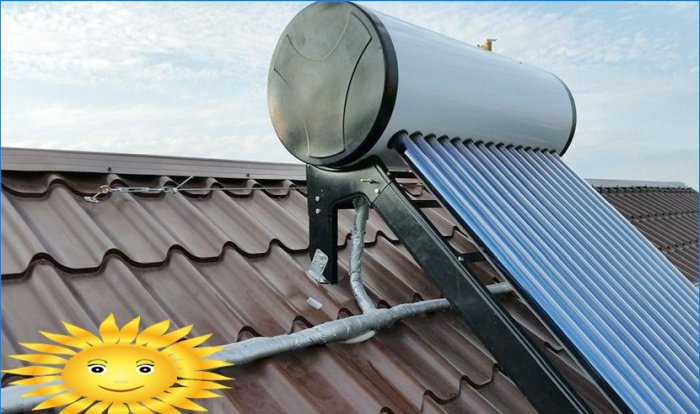

2. Collector + opbevaringstank. Der er mange sådanne løsninger, og de er populære, men den ekstra belastning på 100-200 kg pr. Tag på taget sætter nogle begrænsninger. Tanken har god varmeisolering og afkøles som regel ikke natten over.
3. Collector + indirekte varmekedel (BKN). Det bruges, når det er umuligt at installere en tung tank på taget, men har andre fordele. Først og fremmest brugen af ikke vand i det første varmevekslerkredsløb, men en mere energikrævende emulsion.
4. Collector + cirkulationssystem. Tillader dig at modtage varmt vand, så snart hanen er åben. Vand i systemet cirkulerer under tryk og har omtrent den samme temperatur på ethvert tidspunkt i kredsløbet. Undertiden er vandforsyningssystemets kapacitet stor nok, og hele påfyldningen af systemet består af afstandsventiler, en cirkulationspumpe og en trykregulator. I nogle tilfælde kan det anbefales (eller kræves) at installere en ekspansionsbeholder eller intern akkumulator. Typisk anvendes samlere uden varmeveksler.

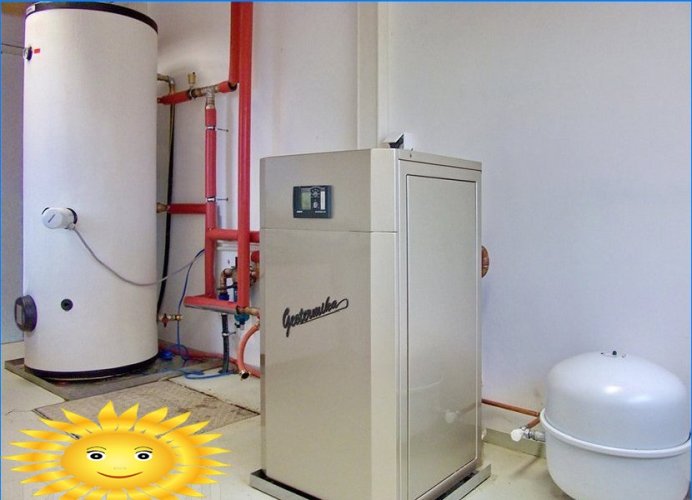

5. Collector + varmepumpe. En meget seriøs og teknologisk løsning til at forsyne hele huset med varme og varmt vand. På grund af øget varmeudveksling ved lave temperaturer, presser systemet det maksimale ud af den modtagne energi og opvarmer udløbsvandet til 80–95 ° C i et stort nok volumen til at varme hele bygningen. Det er tydeligt, at der kræves flere samlere til et sådant system, men resultatet vil være billig opvarmning af boliger i de næste 40-50 år plus varmt vandforsyning.
Som du kan se, er forskellen mellem samlere i et af disse systemer tilstedeværelsen / fraværet af en indbygget tank. Ellers er de alle de samme: vandforsynings- og dræningsrør, typiske forbindelser af varmeledninger med en manifold, et af de specielle fastgørelsessystemer. Takket være dette passer samlerne let og harmonisk i allerede fungerende varmesystemer, hvilket øger besparelserne, selv uden en komplet overgang til grøn energi..
Tilslutning til varmt vand og varmesystem
En injektion i opvarmningskredsløbet udføres parallelt: vand fra opsamleren kommer ind i forsyningsrøret, indtaget er fra retur, om nødvendigt leveres opsamlingskredsløbet med sin egen cirkulationspumpe. Det er meget vigtigt at installere ventiler på tappestederne for at regulere strømningen for at opnå den ønskede temperatur.
De skærer i varmtvandsforsyningssystemet på to måder. Den første bruger en BKN eller anden mellemliggende varmeveksler. I dette tilfælde er det ikke svært at forbinde to konturer. Men hvis opsamleren bruges parallelt med andre vandvarmere, placeres den i et seriekredsløb så tæt som muligt på koldtvandets indtagspunkt og bruges som et forvarmningskredsløb.

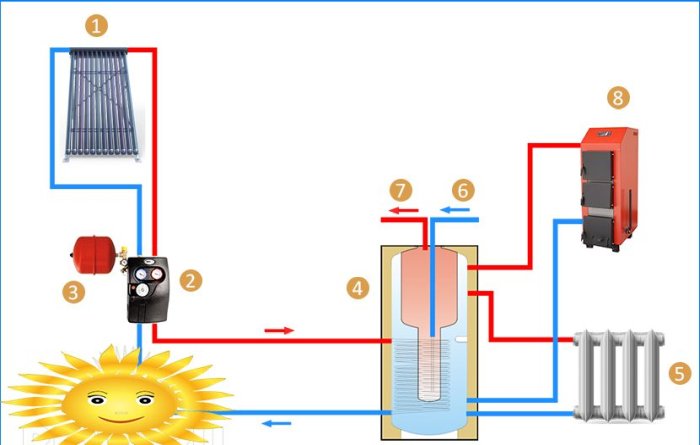

Tilslutning af solfanger til varme- og varmtvandssystemet: 1 – solfanger; 2 – pumpestation; 3 – ekspansionsbeholder; 4 – varmeakkumulator; 5 – varmesystem; 6 – koldt vandforsyning; 7 – indtagelse af varmt vand; 8 – kedel (bruges om nødvendigt)
Forøgelse af driftstemperatur
Den åbenlyse måde at øge temperaturen på efterladende vand er at reducere varmetab under overførsel fra opsamleren. Til dette pakkes rørene i beskyttelsesdæksler lavet af skumgummi eller polypropylen, de beskytter samlingerne, lægningen udføres kun inde i bygningen.
Da opsamlerrøret opvarmes i en koncentreret lysstråle, kan temperaturen på væsken indeni være meget høj (over 200 ° C). Hvis du reducerer strømmen af opvarmet vand, vil temperaturen følgelig stige over tid. Desværre er der i dag meget få automatiserede systemer, der holder temperaturen på det ønskede niveau. Som ekstraudstyr bruges enheder med en kompressor og en fordamper – små varmepumper. I dette tilfælde, ved udløbet til varmt vandforsyning eller opvarmning, vil vandtemperaturen overholde de indstillede værdier ved at ændre enhedens strøm.
