Vakuum solfanger – funktioner i betjeningen

Indholdet af artiklen



Hvad er strukturen i en vakuum solfanger, er det muligt at modtage varmt vand fra solen hele året rundt, vil kollektoren fuldt ud imødekomme behovene for varmt vand? Hvordan bindes samleren korrekt, og skal den repareres? Du lærer om dette og meget mere fra artiklen..

Ingen vil nægte varmt vand til prisen for koldt vand. I dag er det muligt takket være opfindelsen af ​​solfangere. Fordelen ved at bruge dem er, at et sådant system begynder at betale sig fra den første installationsdag, da solenergi er absolut gratis, og dets anvendelse ikke beskattes..

Naturligvis er tilbagebetalingsperioden for et sådant system vanskeligt at forudsige, fordi det hele afhænger af det daglige volumen af ​​varmt vandforbrug, omkostningerne til typen brændstof, som alternativet er solenergi, antallet af solrige dage, solens strålingskraft i regionen og andre faktorer. Imidlertid kan tilbagebetalingsperioden hurtigt falde i forhold til prisstigningen på traditionelle energikilder, hvilket gør ideen om at købe en solvarmer mere attraktiv..

Der er mange typer solfangere. Denne artikel vil beskrive en af ​​dem, den mest optimale til brug i eksisterende strukturer – en vakuum solfanger med en enkelt kredsløb med en fjernopbevaringstank..

Vakuum solfanger - funktioner i betjeningen

En sådan vandvarmer er primært praktisk, fordi al kommunikation er uden for bygningen og ikke kræver et teknisk rum, hvilket ofte er umuligt at udstyre i en boligbygning. Det er nok at bringe varmt og koldt vandrør til en sådan enhed for at begynde at bruge det. For at udvide mulighederne har du også brug for et 220 volt netværk. Men selv uden strømforsyning udfører kollektoren sin hovedfunktion.

Vakuum design af solfanger

En direkte betjent vakuum solfanger er i det væsentlige en kedel. Kun rollen som varmeelementer i den spilles af kobberopvarmningselementer placeret inde i lagertanken. Deres antal afhænger af drevets volumen.

Vakuum solfanger - funktioner i betjeningen

Kobbervarmeelementer (varmeledninger) er placeret i vakuumrør i glas, hvis design ligner en termos, som sikrer minimalt varmetab.

Vakuum solfanger - funktioner i betjeningen

Varmerørene indeholder en ikke-fryser, let kogende væske. Den solenergi, der absorberes af den selektive belægning af vakuumrøret, omdannes til varmeenergi, der overføres til varmerørene. Væsken inde i varmerøret koger og stiger i form af damp til spidsen af ​​røret.

Der afgiver den sin varme til vandet i tanken, og når den afkøles, kondenseres, flyder den ned til bunden af ​​røret. Denne proces gentages cyklisk.

Vakuum solfanger - funktioner i betjeningen

Kobberspidsen på varmerøret interagerer ikke direkte med vandet i drevet. Den passer ind i en messingbøsning, der skruer ind i kroppen.

Vakuum solfanger - funktioner i betjeningen

Opbevaringstanken er konstant fyldt med vand, som er under hovedtrykket i vandforsyningssystemet. Det maksimalt tilladte tryk for tanken er 0,6 MPa. Koldt vand leveres til bunden af ​​lagertanken, opvarmet vand trækkes ovenfra. På grund af dette blandes vandløbene ikke, hvilket sikrer en konstant udløbstemperatur næsten, indtil tanken er helt drænet. En automatisk luftventilation er placeret øverst på lagertanken.

Vakuum solfanger - funktioner i betjeningen

Vakuum solfanger - funktioner i betjeningenOpbevaringstankdiagram: 1 – hushus, 2 – isoleringslag, 3 – tank i rustfrit stål, 4 – temperatursensor, 5 – luftventil, 6 – varmt vandudløb, 7 – elektrisk varmeelement, 8 – koldt vandindløb, 9 – barriere

Opbevaringstankdiagram: 1 – hushus, 2 – isoleringslag, 3 – tank i rustfrit stål, 4 – temperatursensor, 5 – luftventil, 6 – varmt vandudløb, 7 – elektrisk varmeelement, 8 – koldt vandindløb, 9 – barriere

Kontrol over driften af ​​vandvarmeren udføres ved hjælp af en multifunktionel controller, der analyserer og viser data om vandtemperaturen, og kontrollerer også det elektriske varmeelement, der er installeret i tanken. Brug af solenergi og elektrisk energi giver samleren mulighed for at levere uafbrudt varmt vandforsyning, selv i overskyet vejr.

Vakuum solfanger - funktioner i betjeningen

Er det muligt at få varmt vand året rundt

Om vinteren aftager solstrålingen med 5-6 gange i forhold til sommeren. Derfor opstår der et naturligt spørgsmål – vil en solcelleopsamler med en enkelt kredsløb arbejde effektivt om vinteren??

På trods af det faktum, at alle konstruktionselementer er installeret udendørs, placerer producenter af sådanne samlere dem ofte som helårsperiode, der er i stand til at arbejde ved temperaturer under nul. Denne erklæring understøttes af det faktum, at en frostvæske er placeret i vakuumrørene som et kølemiddel, fjerntanken har god varmeisolering, og et kraftigt elektrisk varmeelement er placeret inde i det..

Vandvarmerens automatik er konfigureret således, at når temperaturen i tanken falder under 5 grader, aktiveres den automatiske vedligeholdelsestilstand for vandtemperatur. Forudsat at der er en uafbrudt strømforsyning, fryser vandet i tanken ikke, og i solrigt vejr, selvom det er mindre intenst, vil det varme op. Der er dog flere funktioner i selen..

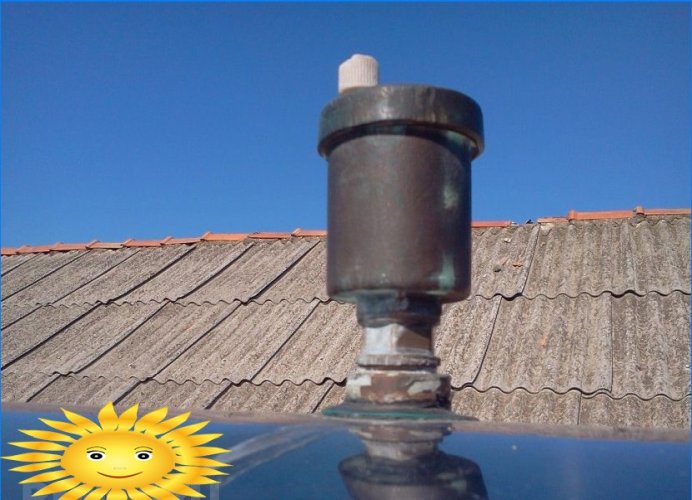

Den første er en automatisk luftventilation placeret øverst i tanken og godt ventileret. Med et stærkt minus kan det let gribe eller endda gå i stykker.

Den anden, måske vigtigste, rør med koldt og varmt vand. I fravær af en vandtrekking, selv med den mest effektive varmeisolering af rør, fryser vandet i dem gradvist. Derfor er det ud over at opretholde temperaturen på tanken også nødvendigt at sikre cirkulation af vand gennem systemet. Og dette sørger for tilstedeværelsen af ​​en cirkulationspumpe og yderligere forbrug på elektricitet, hvis forsyning, især om vinteren, opstår.

På overskyede dage, der er nok om vinteren, kan det godt ske, at du varmer gaden, ikke vandet. Derfor er solfangere med dobbelt kredsløb til helårsbrug bedre egnet. I sådanne anordninger er kølevæsken frostvæske, og vandet opvarmes gennem en varmeveksler installeret i opbevaringstanken, som er placeret i rummet..

Arbejder solfangeren i overskyet vejr?

Effektiviteten af ​​en solvandsvarmer afhænger direkte af solstrålingen. Selv på en overskyet dag bryder en vis mængde solenergi gennem skyerne og absorberes af samlerens adsorber. Imidlertid er kraften ved sådan stråling tit gange gange mindre end på en skyfri dag. Derfor bør du ikke forvente en markant stigning i temperaturen fra en vandvarmer..

Strapping Tips

1. Hvis du ikke skal bruge solfangeren om vinteren, har du brug for en ekstra opvarmningsanordning. Det vil også være nyttigt i overskyet vejr (hvis du ikke skal bruge den elektriske opvarmning af vandvarmeren). Solfangeren skal tilsluttes parallelt med hjælpevarmeren. For at gøre det lettere at skifte mellem varmeapparater kan du installere en trevejsventil til at levere koldt vand til enhederne. Dette undgår at blande koldt vand gennem den inaktive enhed til det varme vand, der forlader det aktive.

2. Alle afstengnings- og nødudstyr skal placeres i et rum med en positiv temperatur, dette vil hjælpe med at dræne vand ikke kun fra opsamleren, men også fra de udvendige rør.

3. For at kompensere for den lineære udvidelse af vand under opvarmning er det nødvendigt at tilvejebringe en membranudvidelsestank eller en sikkerhedsaflastningsventil.

4. Der skal installeres en kontraventil på koldtvandsforsyningen til reservoiret. En kombineret tilbageslag med overtryksaflastning kan bruges, responsindstillingen vælges i overensstemmelse med manifoldets pas. Det er nødvendigt at sikre dræning af vand fra udløbstilslutningen i kloakken.

Vakuum solfanger - funktioner i betjeningen

5. Der skal være en dræningskran. Det skal installeres indendørs til koldtvandsforsyning efter kontraventilen.

6. Lagringstanken kan bruges som en opbevaringstank til klorering eller nødstop. For at gøre dette er det nødvendigt at dræne afløbet ikke i kloakken, men i varmtvandsforsyningsledningen. Vandet drænes af tyngdekraften gennem blanderen. Trykket ved blanderens udløb med en sådan dræning vil afhænge af tankens højde i forhold til dræningspunktet (1 m – tryk 0,1 kgf / cm2).

7. Det er nødvendigt at isolere alle eksterne forbindelser til vandvarmeren..

Vakuum solfanger - funktioner i betjeningenRørledning: 1 – trevejsventil, 2, 5 – manifoldafbrydelsesventiler, 3 – tilbagekoblingsventil med en aflastningsventil, 4 – dræningskran, 6, 7 – afbrydelsesventiler på en ekstra varmeapparat

Service

Samlerproducenter hævder ofte, at deres produkter er praktisk talt vedligeholdelsesfrie og vil vare mindst 25 år. I betragtning af at de samme processer finder sted i opbevaringstanken som i kedlen, kan dette stilles spørgsmålstegn ved.

Hvilket arbejde skal periodisk udføres på manifolden for at forlænge dens levetid og forbedre effektiviteten?

Det tilrådes, at kollektoren ikke fungerer i stagnationsfunktion (høj varmebelastning). Sådanne tilstande opstår, når efterspørgslen efter varmt vand er mindre, end samleren er i stand til at give. Som et resultat, overopvarmes vandet og koger. Opsamleren er designet til en sådan belastning, skønt det reducerer dens ressource. Imidlertid er ikke alle rør designet til temperaturer på 100 ° og højere, og vigtigst af alt er det farligt for menneskers sundhed. Det anbefales at vurdere dine behov for varmt vand, inden du køber en vandvarmer, eller lukke et eller flere vakuumrør i et stykke tid med et uigennemsigtigt materiale. Dette mindsker opsamlerens kapacitet..

Det er nødvendigt at give let adgang til installationsstedet for samleren og en praktisk platform til vedligeholdelse..

Overfladen på rørene bør tørres med jævne mellemrum. Støvhed kan reducere opsamlerens kapacitet med 7%. Det er nok at gøre dette flere gange om året..

Det er nødvendigt at rengøre indersiden af ​​lagertanken fra skala. For at gøre dette skal du tømme vandet og afmontere varmeelementet. Proceduren er den samme som til rengøring af en standard kedel. Frekvens afhænger af vandkvaliteten.

Du skal rense ærmerne, hvor varmeledningerne er placeret i skala. Til dette er det nødvendigt at afmontere vakuumrørene. For ikke at forbrænde dig selv, inden du begynder på arbejde, skal du lukke rørene fra solen.

Vakuum solfanger - funktioner i betjeningen

Det er muligt, at et kobbervarmerør kan sidde fast i en messingbøsning. Så bliver du nødt til at skru røret ud sammen med bøsningen med en sokkelnøgle.

Vakuum solfanger - funktioner i betjeningen

Vakuum solfanger - funktioner i betjeningen

Du kan fjerne skala med citronsyre, eddike eller andre kemikalier..

Samlingen udføres i omvendt rækkefølge. Det kan være nødvendigt at udskifte gummiringerne på foringen. Varmerøret skal smøres med varmeoverførselsmateriale for bedre varmeafledning og for at forhindre forsuring.

Vakuum solfanger - funktioner i betjeningen

Når man tømmer opsamleren om vinteren, tilrådes det at dække rørene med et uigennemsigtigt materiale. En tom tank på solrige vinterdage vil overophedes endnu mere, hvilket vil have negativ indflydelse på gummipakningerne og for tidligt deaktivere lufthullet.

Det er nødvendigt med jævne mellemrum visuelt at inspicere tilstanden til opsamlerens fastgørelseselementer og forbindelsernes tæthed.

Pris tabel

En typeTankvolumen, lAntal rør, stk.Omkostninger, gnide.
Ekoenergy BRJ2A / 990ni47065,00
Ekoenergy BRJ2A / 121101253725,00
Ekoenergy BRJ2A / 151501559,500.00
Altec SP-H-151501538775,00
Altec SP-H-202002044,000.00
Altec SP-H-242402452170,00
Altec SP-H-30300tredive61390,00

Solfangeren er en nyttig enhed, og vigtigst af alt, energibesparende. Opsamleren, der er vist i artiklen, har et opbevaringstankvolumen på 110 liter og opvarmer det til 65-70 ° С om sommeren og op til 50–55 ° С om efteråret og foråret. Som ethvert opvarmningsudstyr kræver det imidlertid også vedligeholdelse. Men trods dette er solfangeren et skridt ind i fremtiden, og hvis der er en mulighed, er det værd at tage dette skridt!
