Med hensyn til elektrisk installation er træbygninger de mest komplekse genstande. Vi har forberedt et sæt regler for kabelføring i et træhus, hvor spørgsmål vedrørende valg af materialer og kabellægningssystemer samt installation af installationsprodukter diskuteres detaljeret..
1. Kabelføring i nøje overensstemmelse med reglerne
Organiseringen af det elektriske netværk i et træhus er kun i kompleksitet for det andet bygninger på et fast polystyrenskumforskaling. At lægge på brændbare baser er kun tilladt på en åben måde eller med hundrede procent lokalisering af lederen inde i den beskyttende kappe.
Dette krav er ikke så strengt for indvendige skillevægge med et ikke-brændbart fyldstof. I den mest korrekte udgave ledsages kablets passage gennem rammestativene af et kabinet af sidstnævnte; i praksis er lederen oftest klædt fuldstændigt i en korrugering eller en metalslange, hvilket sikrer udskiftelighed.

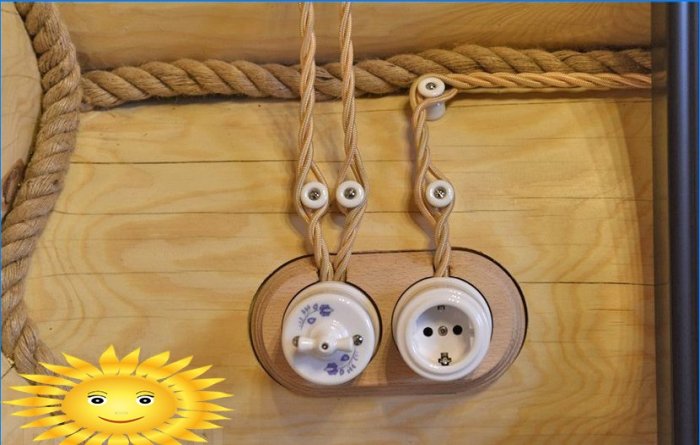

Åben lægning er også en god løsning. En række beslag og installationsteknikker leveres for at gøre åbne ledninger æstetisk tiltalende og endda tilføje et strejf af farve til interiøret. Foruden plastkabelkanaler er det muligt at lægge en PV-1-ledning med vikling på keramiske isolatorer og bruge etui-baserede installationsfittings af ikke-skylt type. I tilfælde af skjult æglæggelse bruges ikke-brændbare kabelmærker: VVGng eller KGng.
På grund af installationens kompleksitet bør ledninger langs væggene minimeres. Men for dette skal du grundigt tænke over kabellinjernes layout.
2. Forbindelsesdiagram til vægge og loft
I den mest acceptable version af det elektriske netværk omkring huset er hvert elektrisk punkt forbundet i en lige linje med et rammegulv, et loft eller et groft loft, dækket med en hængende eller strækbelægning. Gennem det teknologiske hulrum, skjult for synet, udføres alle de vigtigste ledninger, skønt linjerne oftere strækker sig en efter en til gruppeskærmen. Naturligvis skal hovedparten af stikkontakter og kontakter placeres på indvendige vægge og på de lukkede, hvis det er nødvendigt..
En smart løsning ville være at køre lysledningerne fra kontakterne til loftet og føre ledningerne til at forbinde stikkene ned til gulvet. På grund af deres lave belastning kan lysnetværkets linjer organiseres ved hjælp af koblingsbokse, der er utilgængelige for vedligeholdelse. Det er tilstrækkeligt at bringe strømledningen fra afbryderen til en sådan kasse, og fra den sænke koblingsledningen til nøglen og langs strømledningen til hver belysningsgruppe.
Linjer med afsætningsmuligheder og generelle grupper kan kombineres til såkaldte kranser. Det er vigtigt, at der ikke er mere end to ledere fastgjort på hver terminalblok i stikkene. Ellers er hver stikkontakt og gruppe forbundet i skjulte koblingsbokse, og linjer med en særlig stor belastning fra husholdningsapparater og varmeapparater følger til gruppepanelet uden at gå i stykker.
Det anbefales at dække løkker, der samles på væggen nær panelpladen med et dekorativt hus. Når kablerne placeres i grupper, anbefales det også at adskille basen med en ikke-brændbar bagside, for eksempel ved at skære gips.
3. Lokalisering af ledere og gafler
Af en eller anden grund kan overfladetråd være uacceptabelt. I dette tilfælde bliver opgaven mange gange mere kompliceret, på trods af at den del af ledningen, der er lagt langs væggene, kun er 15-20% af linjernes samlede længde.
Muligheden for skjult æglæggelse bør lægges, selv på tidspunktet for den indledende samling af bjælkehuset. I henhold til planen for intern strømforsyning laves teknologiske kanaler til kablet i væggene, når de er lagt. Til dette bruges enten elektriske blæsere eller kerneborere. Omtrentlig kanalbredde – 30-50 mm.
Udløbshuller bores i afsnittet af rammesystemet på gulvet eller gulvet. Installation af elektriske fittings er mulig ved den forsænkede metode, for dette findes kanalen med en sonde, og der bores et hul med en kernebor 60–80 mm i arrayet af træ. Installationsbokse til stikkontakter og kontakter skal være af stål, helst med et glasfiberindsats.
Rørsektionerne, der er lagt inden i væggene, skal være lokaliseret fra omgivelserne. Der anvendes et glat rør: metal med en vægtykkelse på 2,5 mm eller stål – fra 1,2 mm. Disse værdier er omtrentlige, en mere nøjagtig beregning kræver at der tages højde for belastningen og spændingen på linjen samt typen og antallet af ledere inde i kappen.

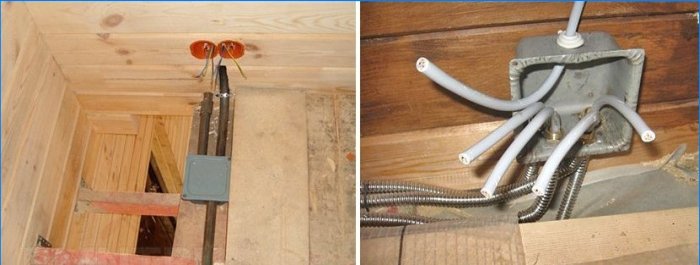

For forgrenede kraftledninger, der er skjult i hulrumsstrukturen i huller, anbefales det at bruge metalbokse. Ved indendørs installation er beskyttelse mod trestøv med en grad på mindst 3 ønskelig, der tages ikke hensyn til fugtbeskyttelse. Indtræden af kabelledningerne i kabellinjer skal være udvidet eller udstyret med en fastholdelsesring eller en møtrik, der ikke tillader afbrydelse.
4. Beskyttelsesanordninger
Elektrisk installation i et træhus kan kompliceres af det særlige ved arrangementet af gruppe- og distributionsplader. Forskellen ses både i metoden til installation af huset og ved valg af beskyttelsesudstyr.
Installation af huset til elektriske paneler skal udføres på en ikke-brændbar base. Derfor anbefales det at polstrede overfladen med tin under de centrale afskærmninger med ASU, og når du installerer gruppeskærme, skal du bruge tekstolit eller glasfiberforinger..
Det er praktisk at forbinde gruppeskærme til gulvet og gulvet ved hjælp af en kabelkanal, hvor der normalt lægges 3-4 linier for hvert rum. Det anbefales ikke at placere skærmene tæt på loftet eller gulvet.
Afbryderne vælges i henhold til den tilladte kontinuerlige strøm for kablet på den udgående linje, vælges altid mod en lavere klassificering. Udstyr, der ikke har intern beskyttelse mod kortslutninger, såvel som linjer med en fast maksimal belastning (ovne, klimaanlæg) er forbundet via en afbryder med en rating for strømforbrug og en lav reaktionsforsinkelse i tilfælde af overbelastning (egenskaber B og A).
I træhuse er det sædvanligt at lægge ledninger i henhold til et tretråds kredsløb, hvor den beskyttende leder ikke er forbundet med nulet. Af denne grund kan installationen af differentiel beskyttelse mod elektrisk stød føre til falske positiver. Men en brandbekæmpelsesdiffutomat, der overvåger isolationslækager, vil være meget nyttig.
5. Installation af installationsprodukter og fittings
På det sidste trin udføres installationen af finelektrik. Dette gøres nemmest ved hjælp af ikke-skyllebeslag. Det er let nok at skrue den fast på en trævæg med et par selvskærende skruer, når du tidligere har indsat den i kabinettet og forbundet ledninger.
Meget mere tid og kræfter bruges på installation af skjulte (forsænkede) fittings. For at få rammerne tæt sammen, kræves en plan overflade, så bjælkerne først slibes med et plan. Derefter laves et hul til at forbinde overfladen med den skjulte kanal. Det bruges som centreringsværktøj, når man borer installationsniche med en kerneskærer.
Det er karakteristisk, at installationsbokse kan indlejres på samme måde som i stenmure – ved at plantes på alabaster. Ellers skal området være lokaliseret og forbundet til kabelkanalen med en ikke-brændbar stiv bøsning.
