Elektrisk installation i træhuse er vanskeligt set ud fra både brandsikkerhed og æstetik, fordi indvendig udsmykning ikke altid udføres på en bjælkeramme. Vi deler med dig de mest relevante tekniske løsninger til installation af elektriske ledninger i et træhus med vores egne hænder.
Specificitet ved lægning på brændbare overflader
Faren for elektriske ledninger skyldes muligvis skade på isoleringen og forekomsten af en kortslutning. Buetemperaturen når flere tusinde grader, hvilket er mere end nok til at indlede træsoldering. Heldigvis er sådanne fænomener, der forekommer på overfladen, ikke for farlige: varme spreder sig ud i det ydre miljø, og træet har ikke tid til at tage ild..
Vi vil dog se et helt andet billede, hvis lukningen sker i et lukket rum. Næsten al varmen absorberes af det antændelige materiale, og selv den mindste tilstrømning af ilt vil føre til udviklingen af et tilstrækkeligt stærkt fokus på ulmning. Situationen forværres af den næsten garanterede tilstedeværelse af trestøv og spåner på brandstedet..
Af denne og andre grunde skal elektriske ledninger, der er lagt på brændbare (træ, plastik) og brændbare (ekspanderede polystyren) underlag, udføres enten overfladisk eller i et specielt netværk af kanaler isoleret fra det ydre miljø..
Elektrisk input og gruppering
At blive bekendt med det elektriske netværk i et træhus skal starte fra forbindelsespunktet på regnskabsenheden. Da målerne har en risiko for brand under overspænding, er deres installation på facaden kun tilladt i metalbokse med et monteringspanel..
Indtræden af det elektriske kabel i huset foregår inde i et konventionelt stålrør, lagt fra gavlen på loftet til husets indgangs- og distributionsanordning. Naturligvis er ruten indirekte, og røret skal forlænges. I dette tilfælde er forbindelsen lavet med gevindbøjede albuer og hjørner..
Da det er lægning af kabellinjer, der er den største vanskelighed i træbygninger, ville det være klogt at reducere kanalernes længde til et minimum. Dette opnås ved et velstruktureret kabelsystem, der har en trælignende type..
Store tværsnitsledninger føres fra ASP og leverer gruppeskærme fra flere forbrugere på én gang. Hovedtavlen har ikke et komplet sortiment af beskyttelsesudstyr, kun et generelt hus og en automatisk differentiel til hver linje. Tværtimod er der i gruppeskærmene en selektiv beskyttelsesordning: automatiske afbrydere til belysnings- og stikledninger, RCD’er og andet udstyr.
Åben eller skjult pakning
Hvis du ikke er forvirret af den dekorative komponent, udføres elektrisk installation med almindelig åben ledning, implementeret på to måder: på keramiske isolatorer og i en korrugeret bøsning i metal. Begge metoder er designet til at fjerne lederen fra en brandfarlig overflade..
Men skjult ledningsføring i et træhus er netop selve genstanden for konstante tvister, som elektrikere fokuserer deres opmærksomhed på. Implementeringen af sådanne projekter kræver ikke kun høje økonomiske omkostninger, men repræsenterer også en meget kompleks installation..

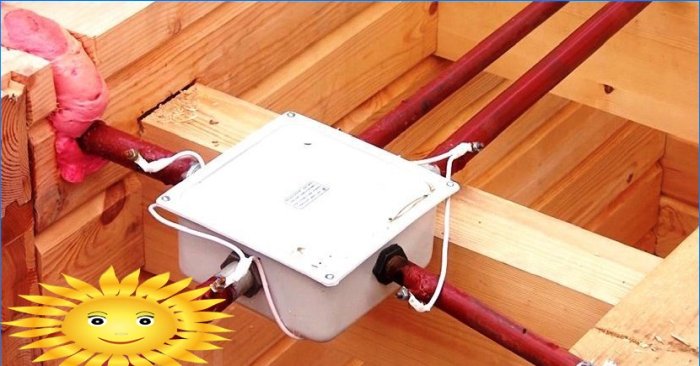

For det første opnås den krævede grad af lokalisering kun inden i en tyk skal fremstillet af et materiale med en høj varmekapacitet, for eksempel et stålrør. Desuden skal skallen være lufttæt, så udviklingen af forbrænding ikke fører til frigivelse af varme gasser i miljøet. På grund af dette danner kanalsystemet et smukt netværk af rør og koblingsbokse med forseglede indgange. Det mest egnede sted til et sådant system er inde i gulvet eller loftsgulvet eller i gulvet.
For det andet dikterer PUE kravene til udskiftbarhed af elektriske ledninger, derfor ud over koblingsbokse er der også installeret overgangskasser, hvis opgave er at give adgang til kablet ved svingene på banen og lange sektioner. I henhold til standarden er ikke tilladt mere end to rørbøjninger mellem kasser med en samlet sum af vinkler på højst 180 °. Derudover er det ikke tilladt at lægge mere end et kabel i en kanal, hvilket pålægger sine egne begrænsninger.
Brandsikkerhedsforanstaltninger
Selv ikke lægning i metalrør kan ikke garantere ledningsføringens sikkerhed. Under visse betingelser, såsom svigt i beskyttelsesanordninger, kan buen brændes i meget lang tid, og ingen skal kan indeholde en sådan mængde varme..
Problemet løses på to måder. Først og fremmest under installationen er enhver skade på kablet, både synlig og implicit, udelukket. For eksempel er den tilladte bøjningsradius for en kobberleder mindst 6 af sine egne diametre, og dette er grænseværdien. Der er ikke nok plads inden i VVS-albuen til at dreje, så ofte skal rørene bøjes.
Den anden fase er enheden til et specielt beskyttelsessystem. Det korrekte valg af udløsningsegenskaber til automatiske maskiner, brugen af brandforebyggende RCD’er og sikringer er kun en kort liste over de foranstaltninger, der kan anvendes. I princippet udelukkes enhver unormal drift af netværket, der varer mere end 0,02 s, med korrekt lægning og godt leveret beskyttelse, og dette er et garanteret fravær af brande. Det er op til dig at beslutte, hvad du skal bruge dine egne penge på: kabellokalisering eller dyre fyldning af modulskærme.
Kabellokaliseringsmetoder
Temperaturen genereret af en kortslutning er energi. Det kan bruges til at antænde eller opvarme et varmekrævende materiale, såsom væggen i et stålrør. I Rusland og i Vesten er denne fremgangsmåde blevet praktiseret siden første halvdel af forrige århundrede: traditionelle vandrør og jernkasser med tykke mure er en ufravigelig egenskab ved gamle bygninger. Hele kanalsystemet var tilsluttet hovedelektroderne, så i tilfælde af isolationsfejl og lysbueforbrænding ville en mere følsom differentiel beskyttelse fungere.
På dette punkt er der noget at sige til moderne producenter af elektrisk udstyr og installationsudstyr. Store producenter har hele systemer af skjulte kabelkanaler med en høj grad af lokalisering. Deres forskel er, at de ikke er metal, hvilket betyder, at de er lette. Deres installation er utvivlsomt lettere: sådanne rør kan let bøjes med bare hænder, og en bred vifte af fittings og stykke produkter gør det lettere at tilslutte, indsætte i koblingsbokse og fastgør.
Ledninger inde i bjælkehuset og installation af beslag
Spørgsmålet forblev uafklaret: hvordan man foretager lodrette ledninger under forhold, hvor port er umulig? Først og fremmest antages det, at forbindelsespunkterne er afstand langs de ydre og bærende vægge, der er lavet af en dobbelt ramme. Pakning udføres også i en beskyttende skal.
Hvis væggen ikke har nogen hulrum, lages kanalen under samlingen af bjælkehuset. Her er det mest fordelagtigt at udføre ledninger på gulvet og hæve de lodrette sektioner af kabellinjer til en lille højde. Der bores et hul i hver bjælke, der skal lægges med en tyk krone, hvori et rør med et kabel derefter føres.
Stikkontakter og kontakter kan monteres på overfladen. Det er også ganske simpelt at drukne dem ind i væggen; til dette er det nok at bruge specielle installationsbokse til trævægge med et metalhus. De mest vanskelige steder for lodrette ledninger er forbindelsen af kabelkanaler til hinanden. Hvis det i loftet stadig er muligt at arrangere en forseglet rørindgang i kassen, på sokkeldåserne, mest sandsynligt, bliver du nødt til at forsegle overgangen med glasfiberbånd.
Hvordan kan man sikre sig, at gør-det-selv elektriske ledninger i et træhus er korrekt og sikkert installeret? Hvad er de vigtigste overvejelser og trin, man skal tage for at undgå brand eller andre farer?
