Sådan lægger du elektriske ledninger sikkert og sikkert

Indholdet af artiklen

• Skjult eller synlig ledning
• Stier af ledninger
• Beskyttelse og fastgørelse af ledere
• Ærmer og rør
• Kabelkanaler
• Kabelbakker
• Kabler og strenge
• Fælles ledninger
• Grundlæggende regler for ledninger

Vi inviterer dig til at diskutere aktuelle spørgsmål i forbindelse med lægning af kabler og ledninger. I artiklen vil vi overveje de grundlæggende krav, der gælder for installation af elektriske ledninger, vi vil forsøge at fremhæve de forskellige metoder til kloakkraft, vi vil give praktiske råd.

Når man opretter elektriske netværk i lokalerne, betragtes ledninger af kabler og ledninger som et groft og rutinemæssigt arbejde, som i specialiserede organisationer og teams ofte udføres af hjælpearbejdere. Imidlertid er dette trin standardiseret ikke mindre stift end for eksempel skift af elektriske kredsløb, som vi talte om i den sidste artikel. Det er næsten umuligt at rette de fejl, der er foretaget her, de er normalt meget vanskelige at identificere på grund af det faktum, at layout normalt refererer til skjult arbejde. Kæder med forkert dirigerede ledninger tåler ikke pålideligt de mekaniske spændinger, der opstår under drift. Sådanne ledninger håndterer ikke de opgaver, der er tildelt den, og giver funktionsfejl, der får beskyttelsesanordningerne til at betjene, overophedes og antænde ledningerne.

Elektrisk sikkerhed og brandsikkerhed er de vigtigste krav til ledninger. Elektrikere skal forberede kabelstøttesystemer til samling med usædvanlig høj kvalitet og lægge ledninger i dem i nøje overensstemmelse med planen. Det er nødvendigt at blive styret af de nuværende forskriftsdokumenter, blandt disse er:

• PUE “Regler for elektriske installationer”
• GOST R 50571-15-97 Elektriske installationer af bygninger. Del 5. Valg og installation af elektrisk udstyr “(kapitel 52)
• SNiP 3.05.06–85 “Elektriske enheder”

En eller anden metode til installation af ledninger (et sæt kabler, ledninger samt deres beskyttelseselementer og fastgørelsesorganer kaldes ledningsføring) bruges afhængigt af:

• fra formålet med lokalerne;
• typen af ​​anvendte ledere;
• driftsbetingelser;
• bygningens strukturelle træk.

Nogle gange er det muligt at vælge mellem flere acceptable muligheder, derefter foretrækkes det mindre tidskrævende og mere økonomisk.

Skjult eller synlig ledning

Åben ledningsføring er ringere end skjult ledningsføring i design og ergonomi, men det er meget enklere og renere at installere (der er ikke behov for rille og forsegling af kanaler), og det er også let at vedligeholde, diagnosticere og modernisere. Derudover er åben ledninger en sikrere mulighed for bygninger konstrueret med brændbare materialer. I denne forbindelse er brugen af ​​åben ledninger mere rationel i implementeringen af ​​strømforsyning til kontorer, forretninger, træhuse.

Den åbne metode til montering af ledninger udføres ovenpå færdige vægge, lofter, understøtninger, fagstole og andre bygningselementer samt på specielle bærende kabler og kabelstativer. Kabler, ledninger og deres bundter kan lægges:

• i kabelkanaler;

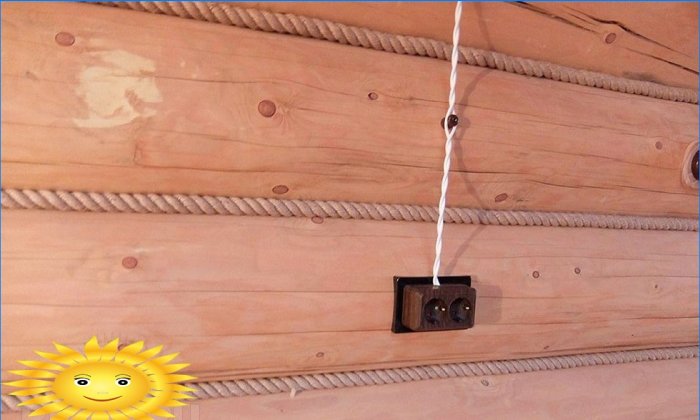

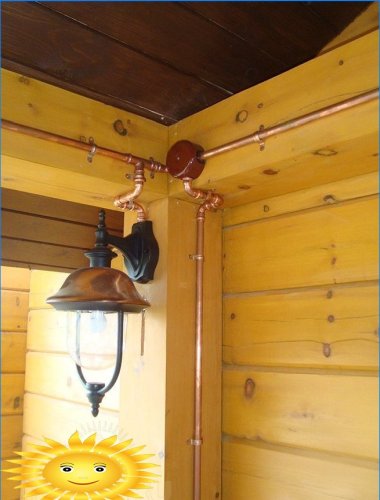

• på rulleisolatorer (snoet “retrocable”);
• på polymerbeslag (både til kabler – rund og flad og til beskyttende ærmer);
• i bokstermærker, gesimser og platebånd;
• fri ophæng på kabler og strenge (normalt tænder lamperne);
• på elektriske bakker.

Åbn ledningsførere kan beskyttes med rør eller fleksible ærmer, men de kan også lægges uden dem. I de fleste tilfælde skal installationsmulighederne for åben ledning kombineres, for eksempel i et hakket træhus, en lige del af ruten passer ind i en plastkanal, og en lodret gren, der går på tværs af bjælkerne, udføres på isolatorer eller i en bølgning med klips.

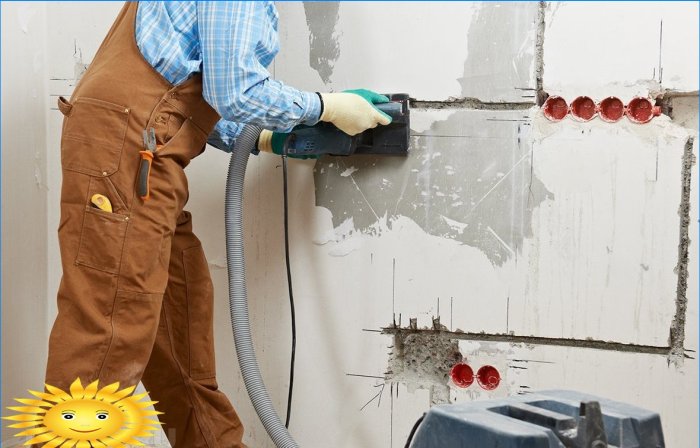

Skjult ledningsføring bruges nu meget oftere, især i boliglokaler, da det er mere sikkert og ikke ødelægger udseendet på værelser. Skjult ledningsføring bør betragtes som en installationsmulighed, hvor ledninger er lagt i bygningskonstruktioner – vægge, lofter, gulve. Som regel skæres der riller til lederne, eller ruterne monolitiseres under betonarbejde. Undertiden bruges kanaler til rutestyring i bygningselementer (f.eks. Boret i vægge fra en stang eller i hule betonplader). For at blive betragtet som skjult behøver kommunikation ikke at være placeret i byggesten, denne type ledninger inkluderer ledninger, der er lagt bag beklædningen af ​​rammeklædning (vægge og lofter lavet af gipsplader, gulve på bjælker).

Skjulte ledningskabler er altid beskyttet af rør, korrugeringer eller plastkanaler lavet af ikke-brændbare, næppe brændbare materialer, som ud over at forhindre mekanisk skade muliggør skabelse af en luftspalte til afkøling og opnå lederudskiftning. Udskiftbarhed er et af de vigtigste krav til skjult ledningsføring, dets essens ligger i det faktum, at vi til enhver tid skal være i stand til at trække ledningen ud af bøsningen eller kanalen og strække en ny.

Stier af ledninger

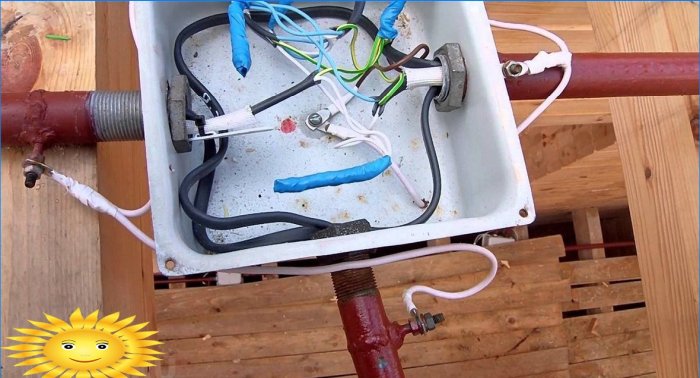

Kloakering af strømforsyning består i at forbinde systemets hovedelementer med ledere. Udgangspunktet er altid tavlen, slutpunktet er koblingsbokse eller individuelle forbrugere, der er direkte tilsluttet. Der er flere måder at føre ledninger på.

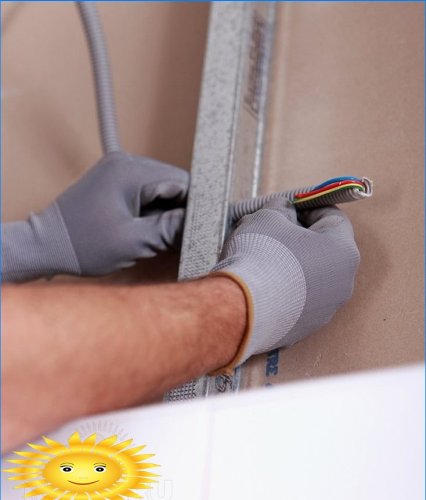

På loftet på en skjult måde kan kabler kun monteres, hvis de er fastgjort ved hjælp af en ramme (gipsplade, foring), eller hvis loftspladen er strakt. Det er umuligt at skære gulvet, og kanalerne i hule kerneplader giver ikke plads til manøvrer, da de kun har en retning. Der er ingen sådanne begrænsninger for åben ledning..

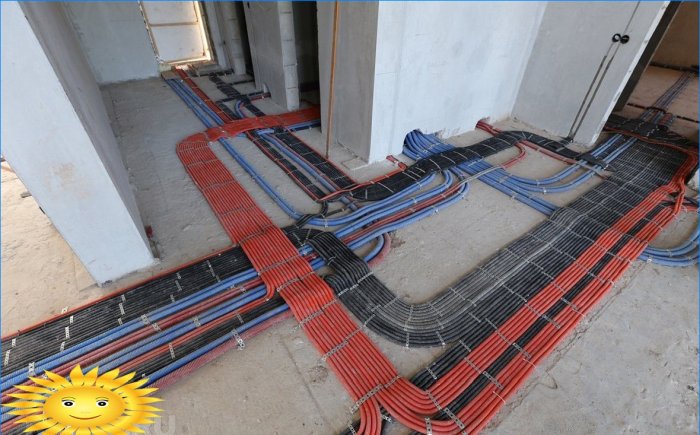

I gulvet kan ledninger placeres både i en monolit (elektrisk installation udføres i stærke korrugerede bøsninger eller stive rør, før afretningen hældes) og i hulrummet i rammekonstruktioner. Nogle bygherrer og installatører foretrækker at bruge denne bestemte sti, da det er meget lettere at arbejde nedenfor, i mange tilfælde er der en betydelig besparelse i kablet.

På væggene opdrages elektriske ledninger, enten hvis de første to muligheder ikke er egnede (som regel under små reparationer), eller hvis der anvendes en åben installationsmetode. Hovedruterne skal være 100–150 mm fra det færdige loft og inden for 50–100 mm fra bjælker og gesimser. Lodrette sektioner af elektriske ledninger, der er egnede til stikkontakter og kontakter er monteret strengt lodret, ikke nærmere end 100 mm fra hjørner, åbninger, søjler. Inde i rammepartitionerne gennem stativerne kan ledninger til flere forbrugere, der er placeret på den, passere, men det vil ikke være muligt at strække ruterne her. Bemærk, at det er forbudt at lægge ledninger i samlingerne på flere paneler, for eksempel i hjørnet mellem væggen og loftet..

Beskyttelse og fastgørelse af ledere

Ærmer og rør

Rør til beskyttelse af ledninger og kabler bruges både til skjult ledningsføring og til åben installation. De tjener flere funktioner. Først og fremmest forhindrer de mekaniske skader på de elektriske ledninger, for eksempel når kommunikation er fyldt med et afretningskort eller skjult i porte. De tillader også montering af kabler uden at klemme dem, så individuelle sektioner af ledningen kan udskiftes, selvom de er placeret i en række bygningskonstruktioner. Slanger og rør i kritiske situationer modstår kabelantændelse og giver yderligere elektrisk beskyttelse i tilfælde af isolationsskader.

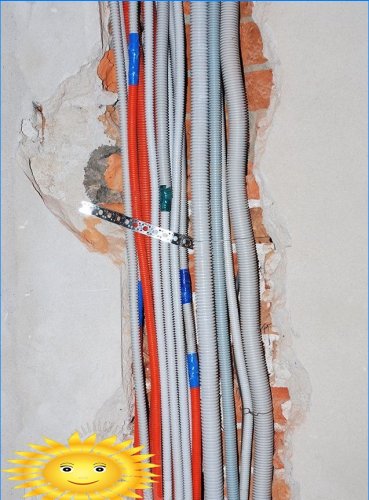

Korrugerede rør (ærmer, korrugeringer) er fordelagtigt kendetegnet ved deres plastificitet, mens kanterne på ærmerne kan modstå mekanisk belastning godt. Korrugerede rør produceres i spoler på 25-100 meter, så de let kan skæres langs kablets længde og kræver ikke brug af ekstra vinkel og tilslutningsarmaturer. Bøsningens indre diameter vælges til en bestemt leder eller flere ledere, korrugeringer på 16 og 20 mm er mest udbredt, men du kan købe et produkt op til 5 cm i diameter. Det er ikke vanskeligt at bringe tråden ind i korrugeringen, da den har en broachingtråd, og nogle ærmer har en glat indre overflade.

Glatte rør bruges også til kabelføring, som regel har de en større vægtykkelse end korrugeringer, derfor er de mere modstandsdygtige over for statiske belastninger og stødbelastninger. Stålrør er forbundet med gevindforbindelser, mens polyethylenprodukter svejses, og vinylplastikprodukter limes. Drejning af nogle polymerrør udføres under varme.

Metalrør er meget dyrere end deres plastkonkurrencer og mindre modstandsdygtige over for korrosion, det er meget vanskeligere at arbejde med dem, derfor bruges de kun under de vanskeligste forhold (eksplosiv atmosfære, ætsende væsker, trævægge i en bygning, tunge monolit).

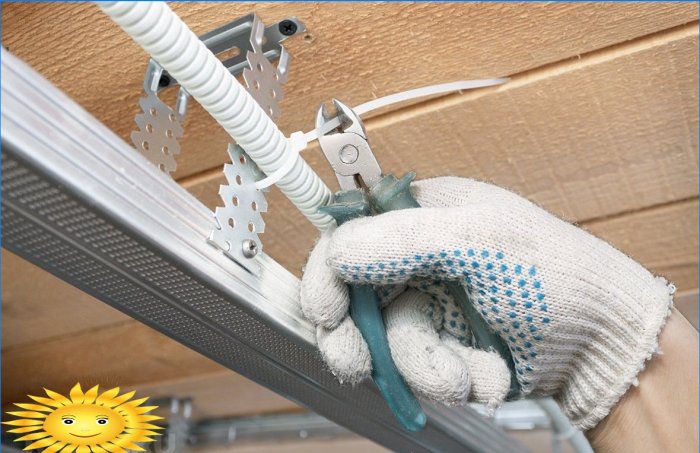

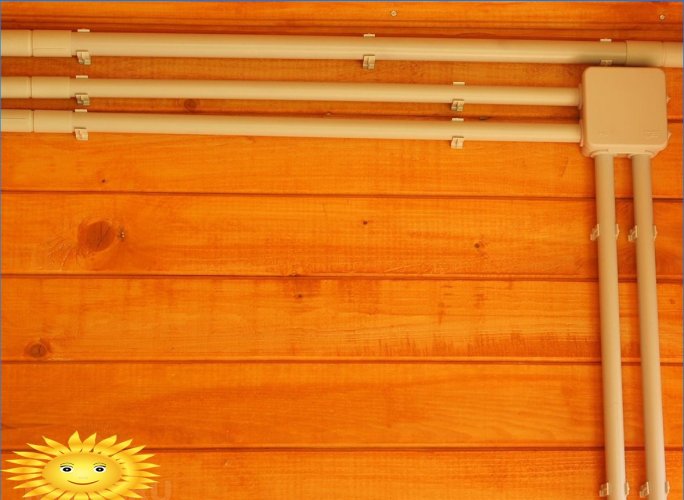

Rør og korrugeringer fastgøres individuelt til de lukkende strukturer ved hjælp af specielle klips, eller i grupper i et lag presses de til basen med perforerede beslagsplader. Den optimale afstand til korrugerede slanger er fra 0,5 til 1 meter, stive rør kan fastgøres efter 1,5-3 meter.

Kabelkanaler

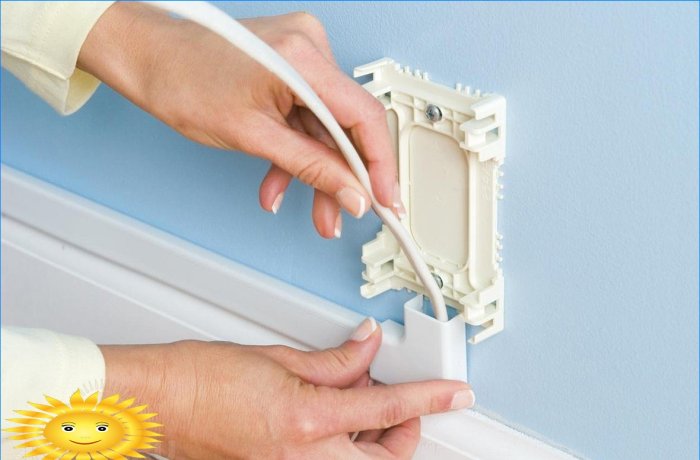

Kabelkanaler er lavet af tyndt galvaniseret stål eller plast, de har et rektangulært tværsnit med et aftageligt dæksel (til synlige ledninger) eller kan være solidt – til skjult ledningsføring. Plastkanaler bruges normalt i offentlige og kontormiljøer som et kabellager og på samme tid et beskyttende ledningselement, de kan rumme strømkredsledere samt informations- og signalledninger, for eksempel beregnet til et bygningsstyringssystem. I boligbygninger bruges kabelkanaler kun, hvis det er umuligt at anvende skjult installation, såvel som i træhuse med synlige ledninger.

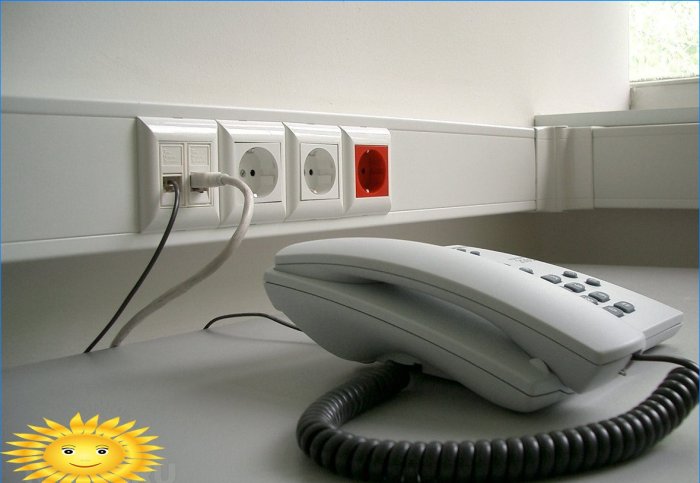

Designet af polymerkanaler kan variere afhængigt af formålet. Så til transit af ledere bruges enkle U-formede produkter, der kun udfører en beskyttende og bærende funktion. For at organisere en arbejdsplads, for eksempel på et kontor, er der udviklet kabelkanaler med interne skillevægge (til ledningsførere til forskellige formål). De er udstyret med de nødvendige fittings (bøjninger, hjørner, stik, stik, adaptere) og har også steder til montering af forskellige ledningsudstyr (stikkontakter, kontakter, automatiske enheder). I offentlige lokaler produceres specielle gulvkasser, der har en afrundet form og er særlig holdbare og modstandsdygtige over for slid. For at gøre synlige ledninger mere æstetisk tiltalende kan du bruge kanaler i form af et gulvplade eller lofts gesims..

Den største fordel ved kanalerne er muligheden for let at komme til ledningerne, tilføje eller udskifte en leder og foretage diagnosticering. Det er meget let at samle strukturer fra plastkasser, da materialet let kan behandles. På grund af deres lave dødvægt og aftageligt dæksel kan kabelkanaler let monteres på overflader ved hjælp af almindelige dybler eller selvskærende skruer. Der er ingen særlige krav til ruten for kabelkanaler – du kan frit vælge, hvor strukturen skal monteres. Som regel fremstilles plastprodukter i hvidt, men de er også tonede i bulk..

Kabelbakker

Dirigering af ledninger og kabler i bakker betragtes som åben. På grund af dets industrielle udseende bruges det sjældent til at organisere strømforsyningen til boliger, men i alle andre tilfælde er det den mest succesrige, især hvis der er mange ledninger:

1. Kabelføringssystemet er økonomisk, da der ikke kræves beskyttelsesrør.
2. Forenkler installationen af ​​ruten – færre fastgørelsespunkter end for individuelle ledninger, der er ingen riller og fyldning af riller.
3. Ledere er godt afkølet.
4. Mulighed for at opretholde ledninger, let at tilføje og skifte ledninger.

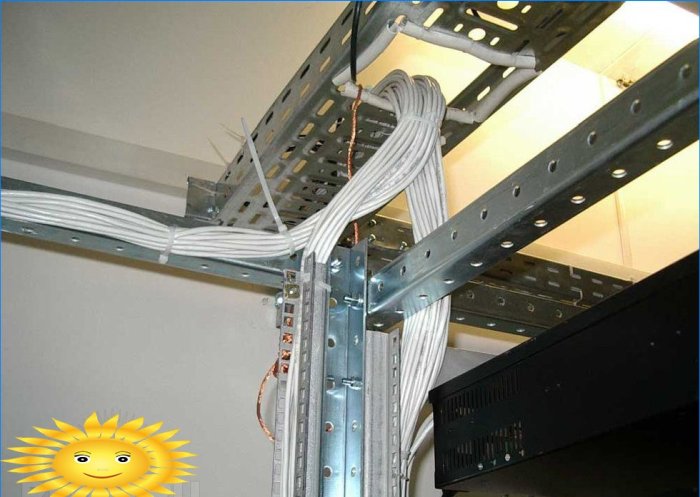

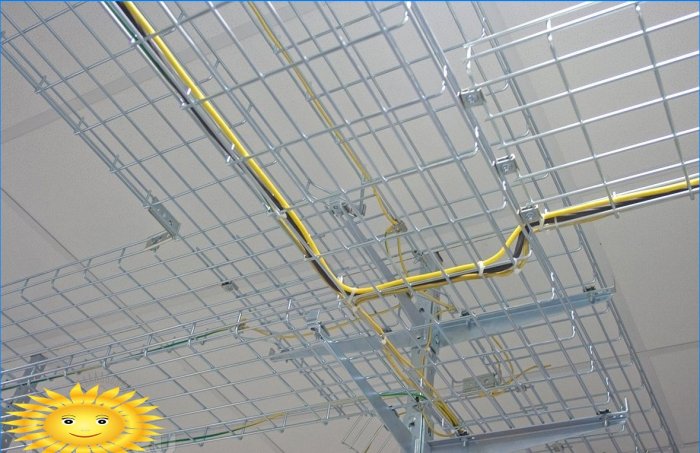

Trådbakker fremstilles ved svejsning fra galvaniseret tråd med et tværsnit på 3-5 mm. De er U-formede med bredden af ​​den nederste bundhylde op til 500 mm. Skillevægge er ofte placeret inde i trådbakken, som afgrænser strøm- og lavstrøminformationsledere, eksklusive interferens. En klar fordel ved trådbakker kan betragtes som den lave vægt af strukturen med høj rumlig stivhed, som gør det muligt at gøre dem ret brede.

Arkbakker er lavet af galvaniseret stål, rustfrit stål eller aluminium. Arket er som regel perforeret for at tilvejebringe ventilation af ledningerne; ovenfra kan strukturen i form af en omvendt “P” dækkes med et solidt låg. Arkbakker kan bruges både til at lægge et enkelt kabel og til et multikomponentsystem – bredden af ​​sådanne produkter er lille (ca. 50-150 mm).

Til de tyngste kabler bruges stigebakker (“kabelrosty”), der består af langsgående bærende bjælker og springere. De monteres ikke kun i det vandrette plan, men også til skråtlægning og lodret. Stigerbakker hindrer ikke ventilation af ledere, hvilket giver let adgang til dem.

Metalbakker samles i et enkelt system på gevind ved hjælp af hjælpeelementer – hjørner, bøjninger, stik, bøjler. Sektionerne har pålidelig elektrisk kontakt med hinanden, derfor kan bakkens metalsystem fungere som et beskyttelseskredsløb (jordingselement). Fastgørelse af kabelbakker udføres i en højde af mindst 2 meter fra gulvet, de er fastgjort enten på væggen på konsoller eller til lofterne ved hjælp af bøjler og ankre. Ledere i bakker kan arrangeres i et lag, bundter (pakker) eller flerlag.

Kabler og strenge

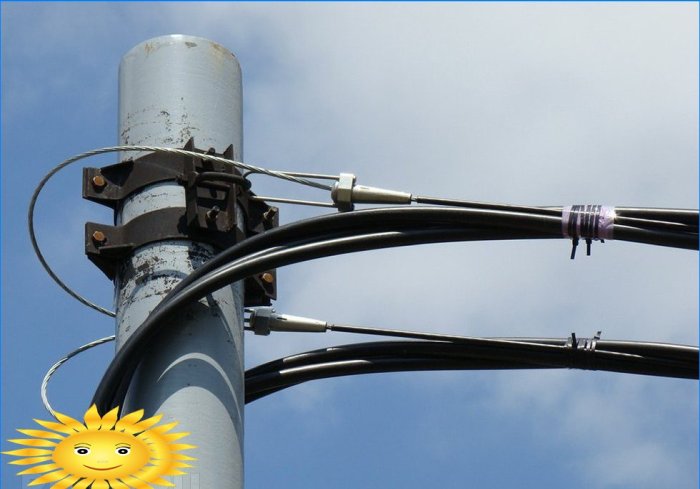

Sådanne ledninger laves af kabler med indbyggede metalunderstøtningskabler. Også letvægtsisolerede ledninger (normalt op til 16 mm²) kan fastgøres stift eller frit på kabler (2–6 mm i diameter) eller strenge – langs et bæreelement eller på tværs af flere. Normalt bruges kabelforbindelser til at organisere gruppebelysningslinjer i store åbne områder: handelsgulve, sportspladser, pakhuse, værksteder, gårdspladser. Fordelen ved kabelforbindelser er økonomien og den lave arbejdskraftintensitet ved installationen, dette systems aktiver kan også omfatte den høje industrialisering af det forberedende arbejde og som et resultat de stramme frister.

Fælles ledninger

Når der installeres elektriske ledninger, opstår der ofte situationer, hvor flere kabler til forskellige formål går i samme retning, så spørgsmålet opstår: kan de kables i et beskyttelsesrør, kasse, bakke? Lovgivningsmæssige dokumenter giver ikke et entydigt svar, det eneste i PUE (pkt. 2.1.15 og pkt. 2.1.16) siger, at det er umuligt at føre strømkabler og sikkerhedskopiering fra nogle forbrugere samt ledere af kredsløb op til 42 V og over 42 V, hvis førstnævnte ikke er lukket i et ekstra isoleringsrør. Det er også indikeret, at det er nødvendigt at separat montere nød- og evakueringsbelysning, det anbefales, at fase og nul på et kredsløb lægges i et rør.

Oplevelsen af ​​at betjene komplekse enheder viser, at strømkabler med elektromagnetiske felter og kapacitive koblinger påvirker målekredsløb, styresystemer og alarmer. I kontrolsystemer, under påvirkning af interferens, kan der forekomme falske kredsløb, der fremkalder falske alarmer fra forskellige enheder. Derfor anbefales lavstrømssignalkabler, kommunikationslinjer, computertråde og ledere af måleinstrumenter at blive lagt og skiftet separat fra strømkabler. Det skal bemærkes, at mellem trådene, der leverer strømme med en tæt frekvens, er pickuper minimale..

Hvis separat ledning ikke er mulig af en eller anden grund, er det nødvendigt at bruge afskærmede kabler eller lokalisere dårligt kompatible ledere så langt fra hinanden som muligt. Den optimale afstand mellem parallelle ruter til forskellige formål betragtes fra 100 mm, derfor kan du lave ledninger i en kasse eller bakke, divideret med skillevægge.

Grundlæggende regler for ledninger

Kabelføring skal kun startes efter udarbejdelse af en detaljeret plan. Vi talte om planlægning af strømforsyning i artiklen “Sådan foretages de rigtige ledninger i huset: planlægning af elektrisk arbejde”.

• Trådene skal fastgøres parallelt med de vigtigste arkitektoniske strukturer.
• Kablets sving udføres altid kun i rette vinkler med en moderat radius, skønt det antages, at hvis lederne ikke er fastgjort, så kan de ledes langs den korteste sti.
• Det er ikke tilladt at lægge ledninger i ventilationskanaler, men det er tilladt at krydse dem af enkeltledere i et stift metalrør.
• Undgå at krydse elektriske ledninger med varmeledninger, skorstene, ru, belysningshus. I ekstreme tilfælde er det nødvendigt at tilvejebringe et spærrelag med termisk isolering eller bruge høje temperaturbestandige ledninger.
• Trådene må ikke berøre metalkonstruktioner, derfor skal de, selv bag rammene, fastgøres til vægge og lofter.
• Ved parallel installation skal afstanden mellem ledningerne og enhver rørledning ikke være mindre end 100 mm, hvis der er skæringspunkter, er det nødvendigt at organisere et mellemrum på mindst 50 mm. Efterlad et “mellemrum” på mindst 400 mm mellem det elektriske kabel og gasrøret.
• Det er også bedre ikke at krydse ledningskabler med hinanden, derfor er det nødvendigt at overveje linjernes rækkefølge under hensyntagen til individuelle lederes rotationsretning i forhold til hovedselen.
• For at sikre muligheden for udskiftning af ledningerne udføres overgange af ruter mellem vægge og lofter kun i rør eller kanaler. Med åben ledning, for eksempel på bakker, er det muligt at lægge ledninger i lag og bundter gennem åbninger fyldt efter kabling med let aftagelige forbindelser.
• Vægkonstruktioner kan kun bruges til skjult ledningsføring, hvis deres tykkelse og bæreevne er tilstrækkelige, så muffen med kablet, der er placeret i porten, er dækket med et gipslag på mindst 10 mm tykt. Tilsvarende krav til gulvledninger – mindst 20 mm mørtel skal være over beskyttelsesmuffen.
• Trinnet med fastgørelse af ledninger og placering af understøtninger / bøjler vælges for at udelukke skader på den udstyrede linje under sin egen vægt.
• Rør, kabelkanaler og bakker samles fuldstændigt i et enkelt system, før ledninger og kabler lægges.
• Når du udfører skjult ledningsføring, anbefales det at udlæse lederkernerne og måle isoleringsmodstanden.
• Efter afslutningen af ​​ledningsføringen skal der foretages målinger og udarbejdes en ledningsplan, hvor de største afstande angives i henhold til de faktiske resultater. Vi anbefaler at fotografere komplekse knob på baggrund af et roulettehjul.

Dette er de grundlæggende bestemmelser vedrørende ledninger, de skal være afhængige af ved valg af en eller anden metode til ledningsføring. For at implementere strømforsyningen til et specifikt objekt skal du nøje studere det, træffe vanskelige beslutninger under hensyntagen til mange forskellige faktorer. Men hvis arbejdet udføres nøjagtigt og i overensstemmelse med tidstestede standarder, vil ledningerne være holdbare og absolut sikre.
