Farvekodning af ledninger og kabler

Indholdet af artiklen



P√• den ene side kan det se ud som om valget af farve p√• isolering af lederne af kabel- og tr√•dprodukter udf√łres ved fabrikantens indfald, selvom dette langt fra er sandheden. I dag vil vi fuldt ud afsl√łre emnet venemarkering b√•de fra synspunkt om indenlandsk og vestlig standardisering og set fra praktisk brug..

Fasemarkering i henhold til GOST og DIN

I l√łbet af √•rtierne med eksistensen af ‚Äč‚Äčtrefasede vekselstr√łmsnetv√¶rk er forskellige konventioner blevet anvendt. Forvirring i tildelingen af ‚Äč‚Äčledere kan let f√łre til en fejl, der er for kostbar for b√•de installat√łren og ejeren af ‚Äč‚Äčden elektriske installation. Derfor har sp√łrgsm√•let om standardisering altid v√¶ret specielt akut i forhold til elektriske netv√¶rk.

Fra og med 2009 begyndte man at observere alvorlig dissonans i legendesystemet. P√• SNG-territoriet forts√¶tter hundreder af tusinder af elektriske installationer og millioner af kilometer ledninger, hvor farvebetegnelser bruges, vedtaget selv i r√•dets land. Den nye standard introducerede nye industriregler, der forpligter elektriske installat√łrer til at overholde den europ√¶iske m√¶rkningsstandard. P√• grund af dette skal en moderne elektriker g√łre sig bekendt med flere farvekodningssystemer til kabel- og tr√•dprodukter p√• √©n gang..

Farvemærkning af ledninger i USSRFarvemærkning af ledninger i USSR

I det veletablerede betegnelsessystem er faseledere for ledere og samleskinner markeret med gule, gr√łnne og r√łde farver. Det er bem√¶rkelsesv√¶rdigt, at farverne svarer til symbolerne i fase A, B og C, og s√•dan markering svarede tidligere til den virkelige r√¶kkef√łlge af vekslende sp√¶ndingsamplituder i tid. Med andre ord, enhver kvalificeret elektriker kunne ved f√łrste fors√łg tilslutte en induktionsmotor, s√• den roterer i den rigtige retning..

Foretrukket trådmærkning i henhold til GOST R 50462-2009Foretrukket trådmærkning i henhold til GOST R 50462-2009

Statens standard 50462, der tr√•dte i kraft i 2009, regulerer udpegningen af ‚Äč‚Äčlinjeledere i brun, sort og gr√•. P√• samme tid er farvekorrespondensen til betegnelsen af ‚Äč‚Äčfaserne L1, L2 og L3 kun betinget: Hverken den n√¶vnte standard eller de nuv√¶rende regler i PUE forpligter sig til at overv√•ge den aktuelle fasesekvens i symbolerne.

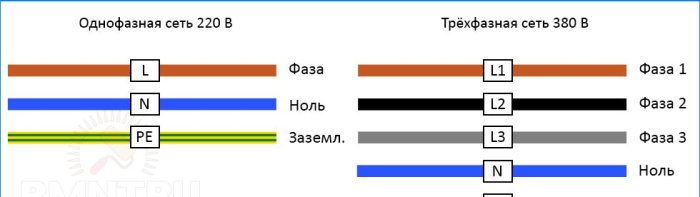

Med hensyn til enfaset netv√¶rk anses den brune betegnelse af faselederen foretr√¶kkes. P√• samme tid n√¶vner PUE, at farven p√• faselederen kan v√¶re en hvilken som helst undtagen for bl√• og gulgr√łn, s√•dan markering bruges til andre form√•l.

Neutrale og beskyttende ledere

I AC-netv√¶rk kan den neutrale leder udf√łre forskellige funktioner. I et enfaset str√łmforsyningssystem udf√łrer den neutrale ledning funktionen af ‚Äč‚Äčforbindelse til midtpunktet for at danne fasesp√¶nding, i trefase bruges den til at sikre belastningenes symmetri. De mest sj√¶ldne er nulledere, der udf√łrer funktionen af ‚Äč‚Äčekvipotential limning, som kan finde sted i str√łmforsyningskredsl√łbene for brokraner og elektrisk udstyr fra husdyrbrug.

Den neutrale leder m√• ikke forveksles med en beskyttende jordleder kaldet PE. Det kan ogs√• kombineres og desuden udf√łre funktionen af ‚Äč‚Äčekvipotential limning, neutral ledning, midtpunkt og i is√¶r sj√¶ldne netv√¶rk – ogs√• en fasetr√•d, gennem hvilken driftsstr√łmmen str√łmmer gennem. Sidstn√¶vnte findes p√• boligfaciliteter, hvor et 127/220 trefaset str√łmforsyningsskema bruges med en delta-forbindelse, s√•ledes at individuelle 220 V-forbrugere er tilsluttet i henhold til et tofaset skema og forsynes med ledningssp√¶nding.

Som du kan se, kan de beskyttende og neutrale ledere have et andet forbindelsesskema og udf√łre separate funktioner p√• hver sektion af netv√¶rket. Og hvis farvebetegnelsen p√• fasekraftledere tillader visse friheder, s√• med farven p√• de neutrale (nul) og beskyttende jordede ledere, er alt kategorisk strengt. Neutroen er udelukkende angivet i bl√•t, uanset de kombinerede funktioner, den beskyttende jordtr√•d er gulgr√łn. I dette tilf√¶lde, hvis beskyttelseslederen i forbindelsesdiagrammet str√łmmer ind i nullederen, skal markeringen √¶ndres i overensstemmelse hermed. Der anbefales ogs√• at markere den kombinerede beskyttende og neutrale leder (PEN) med gulgr√łn isolering og bl√• markeringer i enderne af lederne..

M√¶rkning med lav str√łm og signal kredsl√łb

Ved f√łrste √łjekast er farverne p√• ledningerne i kontrol- og signaleringskredsl√łbene vilk√•rlige. Men hvis form√•let med lederne i et trefaset kraftnetv√¶rk kan etableres ved en kontinuitet eller en faseindikator, vises der et antal problemer i den “svage str√łm” med dette. Derfor er anbefalinger om valg af tr√•dm√¶rkning meget vigtigere her..

Typisk dirigeres signal kredsl√łb med et kabel kaldet snoet par. Denne definition inkluderer velkendte for mange kabler i lokale computernetv√¶rk, telefonkabler og kabler i industrielle signalanl√¶g. Den st√łrste forskel ligger i antallet af par ledere, der kan v√¶re op til hundrede, og tv√¶rsnittet af kobberledere. Kablet kaldes snoet par, fordi alle ledere i en f√¶lles kappe er opdelt i par og snoet sammen. Det ser ud til, at det er umuligt at forst√• form√•let med hver leder i denne “kost”.

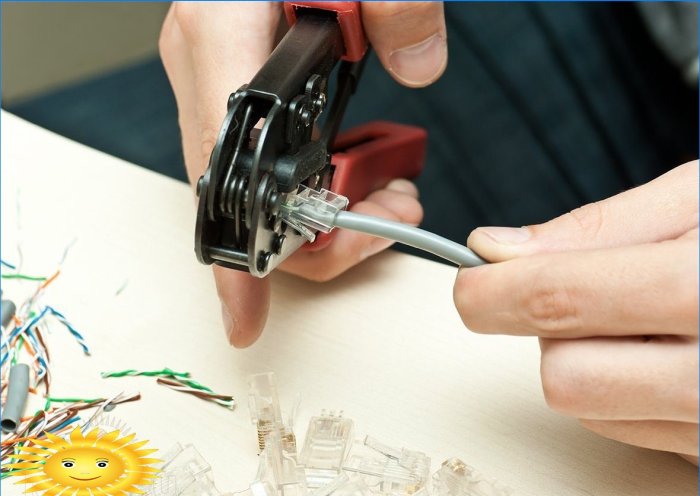

Twisted Pair Crimp

Men alt er ganske enkelt. Tr√•dene er faktisk nummererede og f√łlger i en klar farvekodet sekvens. N√•r antallet af par er mere end fem, er de opdelt i grupper. I hver gruppe bestemmes antallet af par fra den f√łrste til den femte af farven p√• den ensfarvede ledning: henholdsvis bl√•, orange, gr√łn, brun og gr√•. Gruppenummeret bestemmes af en ledning med en dobbelt farve, hvor en anden farve, bortset fra parnummerindikatoren, angiver gruppenummeret: hvid, r√łd, sort, gul, lilla for grupper fra den f√łrste til den femte. Hvis der er mere end fem grupper af par i kablet, indpakkes hver fem grupper med farvet tape. Det er s√•ledes tilstr√¶kkeligt for installationsprogrammet at simpelthen forbinde tr√•dene i serie til terminalblokken eller tv√¶rblokken fra det f√łrste par i den f√łrste gruppe til det femte par i den sidste gruppe..

Twisted par

Ogs√• ved installation af styringskredsl√łb g√¶lder flere regler for god form. For eksempel, hvis en f√¶lles GND-kontakt skal tilsluttes en alarmenhed, bruges alle de gr√łnne ledninger i kablet til dette, det vil sige hvert tredje par af fem. Hvis det er n√łdvendigt at levere en konstant sp√¶nding, for eksempel til kontakterne med knapper, f√łres den gennem en ledning med en solid farve, mens det tilsvarende “retur” -signal f√łlger gennem en tofarvede kerne fra det samme par.

Hvis farverne duplikeres

Elektrikerens arbejde er underlagt kravene i GOST og PUE, mens produktionen af ‚Äč‚Äčkabelprodukter ikke er standardiseret med hensyn til farvekodning. For eksempel kan et kabel fra resterne af en skr√¶ddersyet serie, for eksempel med to brune og to bl√• kerner, komme ind p√• markedet. Hvad skal man g√łre, hvis det er n√łdvendigt at tilslutte et trefaset str√łmforsyningssystem via et s√•dant kabel?

I s√•danne tilf√¶lde kan du stole p√•, at alle kerner inde i den f√¶lles skal f√łlger strengt parallelle. Det er tilstr√¶kkeligt at etablere korrespondance mellem mindst en leder i begge ender af kablet, hvilket kan g√łres med en kontinuitet mod jorden eller med en polindikator. I dette tilf√¶lde, hvis p√• udsk√¶ringen p√• den ene side, nummererer du de resterende kerner L1, L2, L3 med uret, s√• p√• udsk√¶ringen p√• bagsiden vil de betingede m√¶rker v√¶re placeret mod uret, dvs. spejlet.

Marine kabel NRShM 30x2.5

For √łvrigt tillader GOST frav√¶ret af farvem√¶rkning for de s√•kaldte koncentriske √•rer, det vil sige placeret i en f√¶lles skal omkring omkredsen i en eller flere r√¶kker. I s√•danne kabler har mindst en kerne i hver r√¶kke en farve eller anden markering, med hensyn til den, er korrespondensen mellem alle andre kerner fastlagt som beskrevet ovenfor. Et eksempel p√• dette er en selvb√¶rende isoleret ledning uden farvem√¶rkning, hvor en af ‚Äč‚Äčvenerne har en h√¶vet strimmel langs hele sin l√¶ngde. Denne kerne tages til en neutral ledning, resten bruges som line√¶re ledere. Bem√¶rk, at med denne metode til at etablere korrespondance mellem venerne er det bydende at efterlade m√¶rker med forskellige farver i deres ender, for eksempel fra segmenter i et varmekrympbart r√łr.

Andre mærkningsmetoder

Naturligvis er hele variationen af ‚Äč‚Äčelektriske installationer ikke kun begr√¶nset til AC-netv√¶rk. I henhold til den aktuelle standard har de positive og negative ledere i j√¶vnstr√łmskredsl√łb, der er betegnet L + og L- i diagrammet henholdsvis brun og gr√• isolering. Tidligere var det s√¶dvanligt at markere den positive leder med r√łdt, mens den negative leder kunne have enhver markering, selvom dens isolering som regel var sort. Den midterste leder er markeret med bl√•t i henhold til de nuv√¶rende regler, ligesom de jordede polledere..

LED-lampe

Nogle gange kan du opleve, at alle kerner i kablet har den samme farve. Men hvis du kigger nærmere på, viser det sig, at der er stempling på isoleringen i form af en eller flere strimler, eller bogstaver og tal. I nogle importerede kabler adskiller kernerne sig også i form, de kan fladlægges på en eller flere sider..
