Stribefundament. Del 1: typer, jord, design, omkostninger

Indholdet af artiklen

• Typer af stribefundamenter
• Beregning af båndfundamentet
• Hvordan man uafhængigt bestemmer jordtypen
• Vi tæller belastningerne fra bygningen
• Beregning af forstærkningsbælte
• Hvor meget er et strip monolitisk fundament

I denne artikel diskuterer vi funktionerne i hovedtyperne af stribefundamenter, overvejer deres ulemper og fordele. I dag lærer vi at uafhængigt bestemme jordtyper på stedet, beregne den specifikke belastning på det naturlige fundament fra bygningen – med andre ord designe enkle fundamenter. Vi vil også tale om, hvordan deres værdi dannes..

• Sådan drænes stedet
• Hvilken type fundament skal man vælge
• Stribefundament. Del 2: klargøring, mærkning, jordarbejde, forskaling, forstærkning
• Stribefundament. Del 3: konkretisering, afsluttende operationer
• Stribefundament. Del 4: samling af betonblokstrukturer
• Kolonnefundament
• Bunkefundament
• Grundplade

Båndfundamentet er den mest alsidige og mest almindelige type fundament til opførelse af et privat hus. Det er bånddesignet, der først kommer til at tænke for de fleste, når det kommer til fonde..

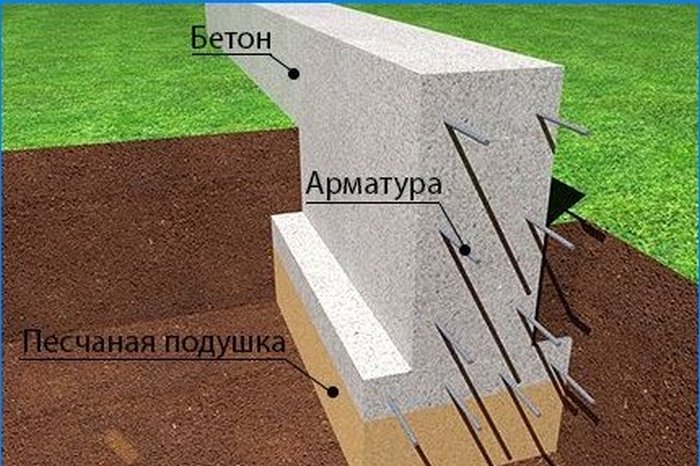

Båndfundamenter er en kontinuerlig bånd – “tape”, som er placeret under alle bærende udvendige og indvendige vægge, eller under rækkerne med bærende søjler. Gennem sin længde har strukturen “væg i jorden” den samme form og tværsnit. Oftest bruges en rektangulær sektion, men hvis det er nødvendigt at reducere trykket på en svagt bærende og let deformerbar jord, dvs. muligheder med en trapezformet form (bred base, skrå vægge) eller et inverteret bogstav “T”.

Da stribefundamentet er en enkelt helhed, distribuerer man godt belastningerne fra huset, derfor kan det bruges på enhver frysedybde på næsten enhver jord med enhver bygning med hensyn til masse og konfiguration. Båndfundamentet kan ikke kaldes enkelt og billigt, det er ikke altid økonomisk begrundet, og i nogle tilfælde kan et billigt og mindre arbejdskrævende kolonnefundament anvendes i stedet. I de fleste tilfælde er der dog ikke noget alternativ..

Båndfundamentet er uerstattelig i følgende tilfælde:

• når man rejser tunge huse (sten, beton, mursten) med massive pladegulve;
• hvis bygningen har begravet lokaler (kælder, garage, kælder);
• når der opdages ujævn jordbund under sengen;
• i et område, hvor der er et højt niveau af grundvand;
• webstedet har en betydelig hældning.

Typer af stribefundamenter

I henhold til konstruktionsmetoden er tape som alle andre fundamenter opdelt i præfabrikerede og monolitiske. Et monolitisk fundament fremstilles direkte på byggepladsen ved at hælde beton i et specielt forskalling, hvori et armeringsbånd legges. Præfabrikerede fundamenter er lavet af stykkeelementer. Dette er ikke nødvendigvis betonblokke og puder af FBS- og FL-typen, fundamentet kan samles af mursten, mursten, små blokke 200x200x400 mm.

Aroliteret beton eller mursten beton monolitisk fundament foretrækkes frem for præfabrikation, hvis det er nødvendigt at beskytte bygningen mod højt grundvand, da det ikke har sårbare samlinger. Den monolitiske struktur har ingen rumlige begrænsninger, den kan bruges til et hus med en hvilken som helst konfiguration, hvorimod FDS-blokke for eksempel er vanskelige at anvende på afrundinger og skrå hjørner, og fundamentets højde er cyklisk for dimensionerne af stykkeelementer. Når man klargør beton lige på stedet, er det ofte muligt uden brug af teknologi; det er meget muligt at begrænse os til elektriske betonblandere og andre midler til lille mekanisering. Desuden er et monolitisk fundament billigere end et præfabrikfundament, selvom det tager længere tid at bygge, er det mere kompliceret (forstærkningsarbejde, forskallingsinstallation) og er mere tidskrævende. Levetiden for armerede betonbælter er omkring 150 år, mens fundamenter fra fabriksblokke fungerer op til 75 år.

Præfabrikerede stribefundamenter bruges praktisk talt kun i det post-sovjetiske rum, vestlige designere foretrækker monolit, der er afhængige af strukturens integritet og omkostningsfordele. I vores land er præfabrikerede fundamenter lavet af FBS ikke mindre populære end monolitiske, og grunden til dette er det lave niveau af konstruktionskultur – armeringsarbejdere, betonarbejdere, ingeniører og teknikere har ikke tilstrækkelige kvalifikationer, næsten ingen tekniske midler bruges til at flytte og kompakte beton, ikke alle hold er udstyret med forskalling af høj kvalitet. Alle disse problemer ledsages af et stort antal meget vigtige skjulte værker, hvorfor vores udvikler er klar til at betale for meget for industrialisering. I den næste artikel om installation af strimmelfundamenter overvejer vi bestemt præfabrikerede baser fra blokke.

Der bruges sjældent gruselfundamenter, da de er meget tidskrævende, alt skal gøres for hånd, derudover bruges sådanne strukturer ikke på ler og heterogen jord. Men på stenede og sandede fundamenter, hvis der udvikles klipper i dit område, kan et murbrokkerfundament reducere konstruktionsomkostningerne markant. Tørre fundamenterfundament (i lag) samles fra flade mursten, der er op til 30 cm brede, hvorefter alle huller mellem stykkeelementerne er fyldt med cementmørtel. En anden måde er at synke stenene i den anlagte mørtel. Store huller er fyldt med små sten (flisning).

Murstenfundamenter er også sjældne gæster på vores byggepladser, da mursten kraftigt absorberer fugt og kan kollapse ved frysning. Kun godt fyrede lermursten kan bruges. Den underjordiske del af murstenfundamentet skal være dækket med et lag vandtætning, men ofte bruges dette byggemateriale kun til den ovenstående del, sammen med andre, mere praktiske strukturer, for eksempel “mursten på buta”, “mursten på beton”. Levetiden for murstenfundamenter er begrænset til 30-50 år.

Af naturens placering i forhold til jordoverfladen kan båndfundamentet blive begravet eller lavt. En eller anden mulighed vælges først og fremmest fra belastningenes art. Så et stort stenhus skal kun bygges på et nedgravet fundament med en høj bæreevne, som kan modstå dens masse, mens de samlede kræfter af frostskydning, der skubber bygningen op, ikke vil overstige tyngdekraften. Den anden indikation for valget af et begravet fundament er underjordiske rum, hvis vægge dannes af fundamentlegemet. Et sådant fundament er uerstatteligt, hvis der er store forskelle i højde på stedet. Nedgravede fundamenter skal lægges lavere end frysedybden, i gennemsnit er dette tal fra 1,2 til 2 meter.

Grunde fundamenter bruges til opførelse af lette bygninger lavet af massivt træ, stel, en etagers sten, på stabile og let svævende jordarter. Med en dybde på omkring 50-70 cm fra niveauet på stedet er en sådan struktur meget billigere end en nedgravet, da der er behov for mindre materialer, og volumenet af jordarbejde reduceres. Imidlertid kan denne form for fundament ikke anvendes på hyldegrund, på en skråning, eller hvis der er kældre. Et lavt stribefundament har et lille område med laterale overflader, så de tangentielle kræfter i frostskydning ikke kan skubbe en lys bygning ud (det udøver for lave belastninger), som om det var bygget på et dybt fundament med et stort område af laterale overflader.

Undertiden bruges ikke-nedgravede fundamenter, som næsten er installeret på overfladen af ​​stedet, til at bekæmpe svævende jord, men elastiske puder er anbragt under det monolitiske bånd (materiale – sand, slagge, knust sten, ikke-svævende jord …), som ikke fryser og ikke deformerer.

Faktisk er dette en gitterversion af et pladefundament, som kan reducere forbruget af beton og armering markant. Det bruges normalt til lette huse med en fleksibel ramme, men på hård stenet og grov jord bruges et uburet fundament til opførelse af stenhuse. På grund af den store mængde arbejde, der er forbundet med installationen af ​​forskallingen, er der kendte muligheder for at bruge øer lavet af pladeisolering som permanente elementer, mellem hvilke der er dannet en armeret betonbånd.

Beregning af båndfundamentet

I den forrige artikel “Hvilken type fundament at vælge” har vi allerede behandlet emnet professionel design af fundamenter til store huse og fokuseret din opmærksomhed på behovet for at tiltrække specialister i hydrogeologiske undersøgelser og udvikling af bygningskonstruktioner. Vi fandt også ud af, hvilke oplysninger ingeniøren har brug for at give for at oprette et projekt. Lad os forsøge at uafhængigt beregne stripfundamentet til et lille landsted.

De vigtigste spørgsmål, de svar, vi skal få, er størrelsen på fundamentet (sektionen) og dybden af ​​dets lægning. For at løse de tildelte opgaver er det nødvendigt:

• bestemme jordtypen
• beregne belastningen fra bygningen

Hvordan man uafhængigt bestemmer jordtypen

Fundamentets dybde og basens areal – den nederste del, der hviler på jorden – vil afhænge af det naturlige fundaments egenskaber (først og fremmest dens bæreevne). Det er bedst at bestille geologisk efterforskning af stedet for en specialiseret organisation, men hvis bygningen er relativt lille, er næsten alle jordarter i stand til at modstå dens vægt og kan undersøges uafhængigt. De eneste undtagelser er måske kun svage organiske jordarter – siltige, tørvemoser; samt jordbund med særlige egenskaber – saltvand, hævelse.

For at bestemme jordtypen på byggepladsen skal der graves flere brønde op til to meter dyb (i det mindste i området for husets hjørner og i midten). Når det passerer hver halve meter dyb, er det nødvendigt at tage jordprøver, som vi vil undersøge.

Den vigtigste ting for en udvikler er ikke at miste sigtet af koncentrationen af ​​ler i jorden, da det er denne, der forårsager den stærke frostsvejning. Det er også værd at være særlig opmærksom på svage sand-siltede jordarter (kviksand). Inspektion og taktil forskning i jorden er den hurtigste og mest effektive måde at bestemme jordtypen på. Vi renser prøverne fra affald og slib dem. Vi vil undersøge jordbunden tør og fugtig – rulle en ledning med en diameter på 1 cm til det mulige minimum. Forsøger at skubbe bolden ind i en kage:

1. Sandjord – sandpartikler er tydeligt synlige under et forstørrelsesglas, tør prøve er løs, en fugtig klump ruller ikke ind i en pølse og er ikke plast.
2. Sandløg – store sandkerner er fremherskende, men der er indeslutninger af lerpartikler. Klumpen disintegreres let, ruller ikke i en pølse (eller desintegrerer i stykker op til 5 mm i størrelse), er ikke plast, når den fugtes.
3. Siltet sandslem – smuldrende med en overvægt af støv, der er en følelse af en pulveragtig masse, når fugtet, “snavs” vises, kuglen let forvandles til en kage, ruller ikke ind i en ledning.
4. Let ler – i støvede partikler er indeslutninger af ler og sand synlige, klumper knuses let. Når den fugtes, er der en let klæbrighed, moderat plasticitet – en lang ledning fungerer ikke.
5. Siltig loam – pulver er synlig på baggrund af sand og lerpartikler. Prøven er plastisk og klistret, men pølsen brydes i små stykker, når den bøjes.
6. Leresten er tung – blandt sandpartiklerne er der hårde klumper, der ikke kan knuses med hånden, klæbrigheden og plasticiteten er god, du kan rulle en lang ledning med en diameter på op til 2 mm. Kuglen revner i kanterne, når den klemmes.
7. Lerjord – sand er ikke filt og ikke synligt, klumper er praktisk talt ikke knust af hænder. Strukturen er homogen med partikler op til 0,25 mm i diameter. Når den fugtes, er massen meget klistret, ruller den ind i en ledning op til 1 mm i diameter. Den knuste kugle revner ikke.

En anden forskningsmulighed er en længere. En prøve af jord anbringes i en glaskrukke (efter? Volumen) og fyldes med vand, indtil? bind. En teskefuld opvaskemiddel tilsættes karret. Dåsen lukkes og blandes grundigt i 8-12 minutter, hvorefter den placeres et stykke tid for at stratificere massen. Sanden sætter sig på cirka et minut, om to til tre timer vil et lag af silt sætte sig (dette er støv), det vil tage flere dage, før der dannes et leresediment (det vigtigste tegn er, at vandet bliver gennemsigtigt). Vi måler tykkelsen på lagene sand, støv og ler og beregner deres procentdel. Ved hjælp af ildertrekanten kan vi endvidere bestemme jordtypen på stedet.

Hvis det lykkedes os at håndtere jordbunden på stedet alene, kan vi nemt få data om det naturlige fundaments modstand mod de belastninger, der sendes fra bygningen. Her tager vi højde for vægten (massen), der virker på en kvadratcentimeter jord..

For sandjord er det vigtigt at tage hensyn til graden af ​​dens densitet og fugtighed:

• groft sand – 4,5 kg / cm² (tæt) og 3,5 kg / cm² (middel densitet)
• medium sand – 3,5 og 2,5
• fint sand med lav fugtighed – 3.0 og 2.0
• fint sand mættet med vand – 2,0 og 2,5
• lav-fugtigt siltet sand – 3.0 og 2.5
• siltigt sand, mættet med vand – 1,0 og 1,0

Modstandsdygtigheden af ​​siltigt lerjord påvirkes af deres porøsitet (forenklet – densitet / løshed) og fluiditet (forenklet – plasticitet og klæbrighed):

• Tæt sandslem – 3 kg / cm² (ikke-plastik) og 3 kg / cm² (plast)
• porøs sandslem – 2,5 og 2,0
• tætte ler – 3 og 2,5
• porøse loam – 2,0 og 1,0
• tæt ler – 6,0 og 4,0
• ler med middeltæthed – 3,0 og 2,5
• porøs ler – 2,5 og 1,0

Modstandsindikatorer for knust sten, småsten, grus, grov jord er praktisk talt uændrede fra fremmede faktorer, de er ca. 5-6 kg / cm².

Vi tæller belastningerne fra bygningen

Hovedbetingelsen for, at fundamentet skal opfylde (mere præcist, dets fodområde): fodtrykket må ikke overstige basens nominelle jordmodstand. Så det gjenstår for os at bestemme den belastning, bygningen har på jorden. Det er nødvendigt at tage hensyn til:

1. Massen af ​​alle bygningskonstruktioner (vægge, lofter, tagelementer, snedkerier, efterbehandlingsmaterialer, isolering, kommunikation …). Glem ikke selve fundamentet – for nu tager vi den gennemsnitlige version, da vi kun leder efter dets egenskaber. Bemærk, at bredden på båndfundamentet ikke er mindre end 300 mm, og dens højde afhænger direkte af begravelsesdybden (for ikke-porøs jord med en frysedybde på op til 1 meter – ikke mindre end 50 cm; 1,5 m – 75 cm; op til 2,5 m) – 100 cm og mere).
2. Driftsbelastning (vægt på møbler, udstyr, mennesker).
3. Væg af snedækket.

For at bestemme vægten af ​​et hus skal du separat beregne arealet af alle dets strukturelle elementer. For at gøre dette skal du få lydstyrken for hvert objekt ved at multiplicere dets længde, bredde og højde. Specifikke tyngdekraft af de vigtigste byggematerialer kan findes i offentligt tilgængelige tabeller for estimatorer.

For at beregne snebelastningen er det nødvendigt at multiplicere tagområdet med snedækningsmassen for et bestemt område. Så for Rusland i den midterste zone er det ca. 100 kg / m², for nord – 190 kg / m², for syd – 50 kg / m².

Drift, nyttelast (møbler, mennesker, udstyr) accepteres med en vis margen med en hastighed på 150-180 kg / m².

Nu skal alle belastninger (sne, alle husstrukturer, nyttelast) opsummeres og anvendes på fundamentets samlede fodaftryk. Det resulterende tal (kg / cm²) skal være mindre end jordens modstand, og det er bedre, hvis der er en sikkerhedsmargin op til 15%. Hvis det specifikke tryk er for højt, er det nødvendigt at forøge sålens areal (glem ikke at beregne fundamentets masse igen, den vil stige).

Beregning af forstærkningsbælte

For lavhuse private bygninger, der er opført på stribefundamenter, anvendes oftest armering med et tværsnit på 10 til 14 mm. Hvad angår antallet af stænger, skal det bemærkes, at for et monolitisk bånd op til 40 cm bredt bruges mindst fire “tråde” – disse er vandret placerede stænger, to i det øverste og nederste lag. De er placeret i hjørnerne, fem centimeter fra fundamentets ydre vægge. For høje forsænkede fundamenter skal du tilføje en anden – det midterste niveau, så er det samlede antal stænger på udskæringen seks. Når du beregner den krævede støbning af stænger, skal du huske, at den langsgående forbindelse af armeringen er lavet med en overlapning på 250-300 mm.

Lodrette og korte tværgående elementer i armeringsburet bruges til at stabilisere den rumlige position af metal i beton. De deltager ikke direkte i kampen mod tværgående deformationer, derfor kan de være af en meget mindre sektion, inklusive glatte. De “korte” og “stativer” er placeret omtrent i en afstand af 30-50 cm fra hinanden. Nogle gange høstes de efter et mønster i form af et rektangel, indeni, i hjørnerne, passerer hovedtrådene.

Mere detaljeret information om konstruktionen af ​​fundamentet findes i SNiP 2.02.01–83 eller TSN MF-97 MO (til lave fundamenter af bygninger). Hvis du er i tvivl om jordens sammensætning, eller du ikke kan beregne belastningerne, skal du stadig kontakte specialisterne for at få hjælp. Fejl i fundamenter kan være meget dyre.

Hvor meget er et strip monolitisk fundament

Omkostningerne ved ethvert fundament vil bestå af materialer og arbejdsomkostninger. I nogle tilfælde er leje af udstyr en separat omkostningspost..

Når du har et projekt til rådighed, endda et primitivt, udviklet af dig selv, kan du altid mere eller mindre nøjagtigt beregne mængden af ​​krævede materialer:

1. Fabriksbeton af høj kvalitet vil koste omkring $ 50-70 pr. Kubikmeter, afhængig af afstanden til blandeenheden. Vi beregner volumen ved at multiplicere fundamentets tværsnitsareal med dets samlede længde.
2. Et ton forstærkning vil stramme med $ 600-900. Vi ved allerede, hvor mange vandrette tråde der er brug for til et monolitisk fundament, han tilføjer også lodrette stativer samt korte tværgående elementer. Massen af ​​en løbende forstærkningsmåler med en bestemt diameter kan specificeres i specialiserede opslagsbøger. Glem ikke striketråden.
3. Sand (flod) er nødvendig for at organisere puderne. Afhængig af tykkelsen på laget, bredden og længden af ​​fundamentet opnår vi det krævede mængde sand. Et ton af dette materiale koster i gennemsnit ca. $ 10-15, her afhænger meget af genstandens afstand.
4. En kvadratmeter forskalling (f.eks. Kantet tavle eller OSB) med afstandsstykker og fastgørelsesapparater koster omkring $ 5-7. Forskalingen placeres på hele fundamentets højde, på begge sider.
5. Når man opretter et præfabrikeret fundament, består prisen af ​​omkostningerne ved køb af FBS-blokke og plader, omkostninger ved levering og installation (kranudlejning), prisen på cementmørtel. Det er ofte nødvendigt at beregne omkostningerne ved et monolitisk bælte, dette gøres på lignende måde som at beregne prisen for et monolitisk fundament..

Hvad angår arbejdet med fundamentet, kan de inviterede bygherrer bede om et gebyr for følgende ting:

• graving af skyttegrave, rensning af skråninger efter maskiner, komprimering af basen;
• sandpude enhed;
• montering, installation, demontering af forskalling;
• binding og installation af armeringsbur;
• hældning, nivellering, betonkomprimering;
• losning og samling af blokke;
• klargøring af mørtel / beton.

I den næste artikel vil vi tale om teknologien til konstruktion af monolitiske og præfabrikerede båndfundamenter (fra FBS), vi vil forsøge at være opmærksomme på alle de vigtigste nuancer i installationen. Vi planlægger at give dig praktisk materiale indsamlet på grundlag af erfaringerne fra professionelle bygherrer. Vi ønsker, at du, hvis du ønsker det, skal være i stand til uafhængigt at opbygge et holdbart, korrekt fungerende fundament eller kompetent kontrollere entreprenørernes arbejde.
