Belysning trapper i huset: hvordan man laver automatisk belysning af trin

Indholdet af artiklen

• Hvad skal trappens design være?
• TOP standardløsninger til belysning
• Hvilke lyskilder man skal bruge
• Automatisk kontrolenhed
• Kabelføring og elektrisk forbindelse

Undertiden er trappen ikke sikker. Især i mørke, når de stejle trin bare stræber efter at glide ud fra under dine fødder. Den indsats, der er lagt i at oprette et automatisk lysanlæg, er det bestemt værd. Så ikke kun er din sikkerhed garanteret, baggrundsbelysningen bliver et originalt touch i næsten ethvert interiør..

Hvad skal trappens design være?

Installation af baggrundsbelysningen indebærer oprettelse af et temmelig besværligt kommunikationsnetværk, i det mindste et par ledninger er nødvendige for at give strøm til hvert trin. I lyset af dette anbefales det kraftigt at opgive ledningerne i kabelkanaler, det er bedre at gennemgå huller og bringe enderne til den forkerte side. For nogle typer trapper kan dette være vanskeligt, især for konstruktioner med huller og betontrin..

Undertiden hjælper tilstedeværelsen af ​​sidevægge og strengere, de hjælper med at skjule unødvendige ledninger fra øjnene. Det tilrådes at lægge ledningerne samtidig med konstruktionen af ​​trappefly, ellers vil du helt sikkert møde vanskelighederne med at fastgøre ledningerne og maske dem.

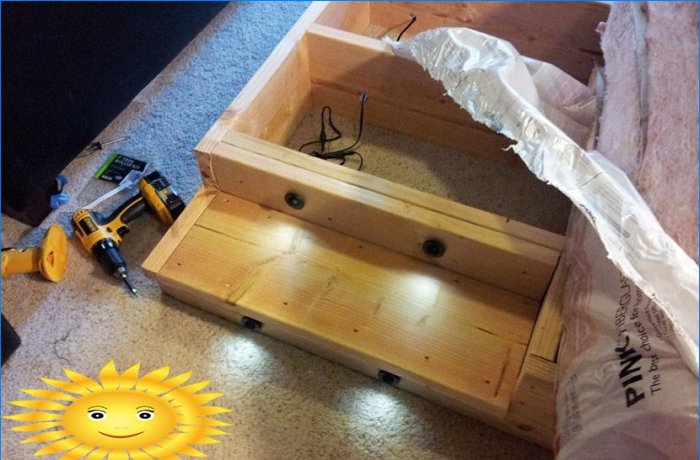

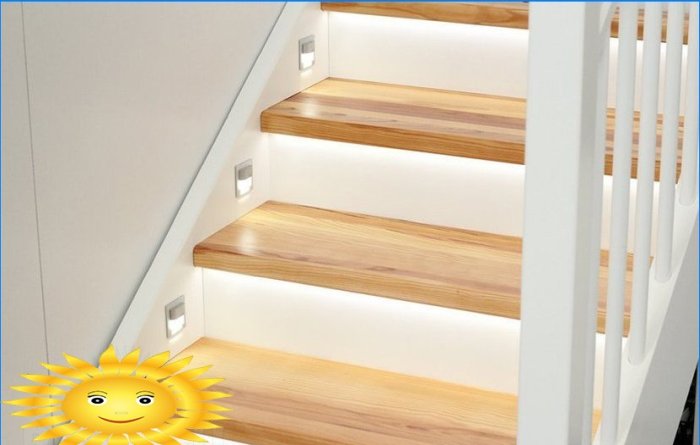

Hvis du agter at bruge spotlights, kan trinens form være enhver. Men husk, at punktlyset kun kan installeres, hvis der er stigerør, og bag dem skal der være et hulrum til installation af en base på 40-60 mm.

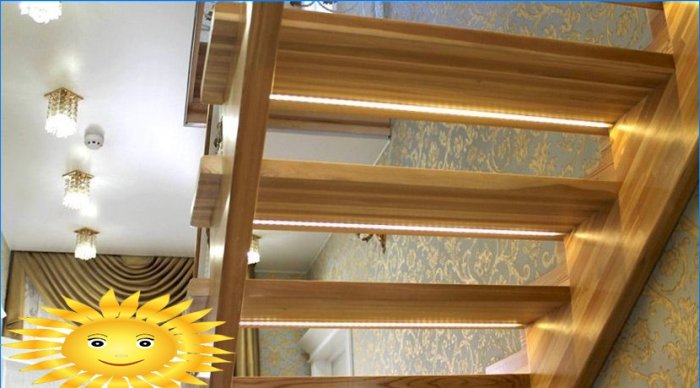

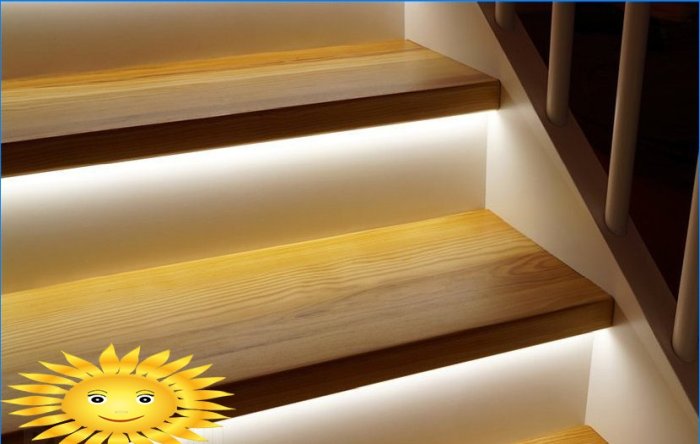

Det giver mening at bruge lineære lyskilder (lysstofrør, LED-bånd), hvis trinene har en forlængelse på ca. 20-30 mm. Det er også muligt at installere et punktlys på en af ​​de tilstødende vægge, i dette tilfælde skal ledningerne til oplysning af trappen indlejres sammen med hovednettet.

TOP standardløsninger til belysning

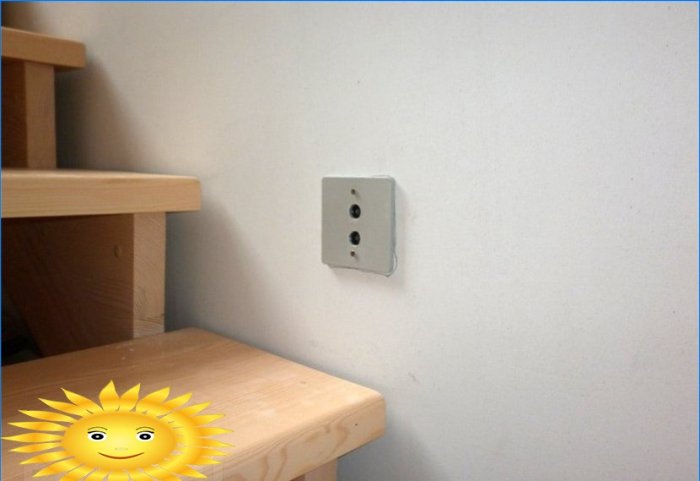

For de fleste standardkonstruktioner gør det ingen forskel, hvilke lyskilder der bruges. Som regel repræsenterer færdige kits en blok med en styreenhed og to bevægelsessensorer, der er installeret under dekke af almindelige stikkontakter.

Arbejdsalgoritmen er afgørende. Det er langt fra altid nødvendigt at belyse hele trappen, nogle gange er det nok at markere de første par viklingstrin i mørke eller hvert sekund eller tredje, hvis dette er nok. Antallet af tilsluttede lyskilder påvirker direkte både omkostningerne til kontrolenheden og det samlede projektbudget.

Enkelt og uden dikkedarer kan et sådant system bygges på en konventionel infrarød tilstedeværelsessensor, der bruges til at automatisere gadebelysning. Ingen yderligere automatisering er påkrævet, sensoren er ret i stand til at skifte strømme op til 2-3 A. Dog fotocellen fungerer kun i et 220 V. Netværk, brug derfor lamper med en passende driftsspænding eller tilføj mellemliggende relæer til kredsløbet.

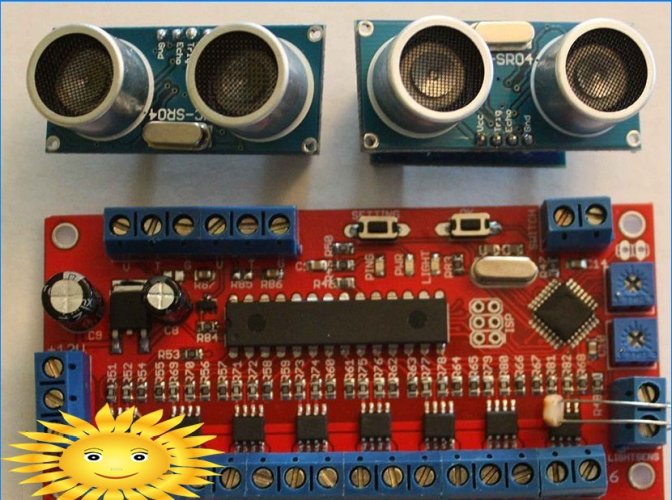

De fleste typiske controllere er samlet på Arduino-platforme og deres modstykker. Bevægelsesdetektorer, forstærkertrin og strømforsyninger er alle standardtilbehør. Typiske blokke, afhængigt af den anvendte mikrokontroller, har 12, 24 eller 36 kanaler til separat omskiftning af baggrundsbelysningen i hvert trin.

Hvorfor er det nødvendigt? Styring på AVR-mikrokontrollere giver dig mulighed for at implementere interessante ting som glat tænding og fading, antændelse af trin langs en persons sti og andre animerede effekter. Det er dejligt, at Arduino, som platform, er ganske tilgængelig for almindelige brugere at mestre, hvilket betyder, at det vil være muligt for alvor at spare på selvmontering af automatiseringsenheden: ca. 3.000 mod 7.000-10.000 rubler.

Hvilke lyskilder man skal bruge

Jo lavere strømforbrug, jo billigere kan skifteindretninger bruges. I tilfælde af kontaktenheder er dette næsten irrelevant, men de fleste projekter implementeres stadig på halvlederteknologi..

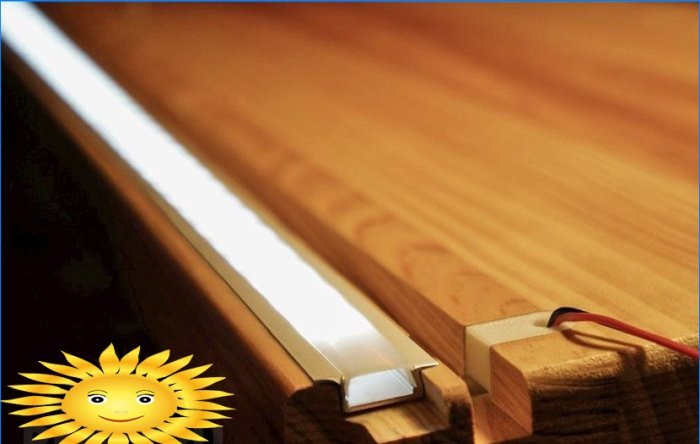

Den første ting, der kommer i tankerne, er LED-strimler. De er virkelig økonomiske og faktisk skabt til netop et sådant formål. Mange stoppes af den betydelige pris på sådan belysningsudstyr. Nogle mennesker ser ikke en måde at sikre dem ordentligt på: Selvom trinnene har en afsats, er det ikke en god ide at klæbe båndet under det. Lysdioder opvarmes under drift til 40–45 °, og limen holder simpelthen op med at holde.

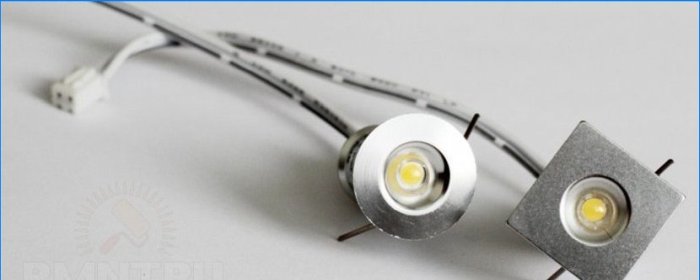

Af mulighederne for LED-spotbelysning synes teknikken også at være den mest lovende. Dog er dioderne meget lyse, og at rette dem mod dit ansigt betyder, at du bliver tortureret, hver gang du går forbi, især når du sover. Problemet kan delvis løses ved at klæbe lysfiltre, men hvad er da brugen af ​​dyre lyse lamper?

Halogenlamper er også meget anvendelige, hvis de er designet til en driftsspænding på 12 V. I komplekse netværk er det nyttigt at bruge forstærkere til højspænding, derfor bruges alle 220 V lyskilder kun bedst ved skift med relæ-enheder.

Automatisk kontrolenhed

Uanset om du vil oprette en kontrolenhed eller købe en færdiglavet enhed, vil det ikke skade dig at analysere typiske kredsløb. I det mindste ved du, hvor du skal starte.

Hjertet i blokken er et debugboard med en mikrocontroller, normalt fra AtMega- eller ATtinny-serien. Grundlæggende får du 20-40 elektriske kontakter, som du kan styre, som du vil..

Det er ikke nødvendigt at etse de trykte kredsløbskort. De anvendte felteffekttransistorer (IRLB8721PBF er ideelle, selv til halogenlamper) har en fjerde kontaktpude til landing på chassiset, hvis rolle spilles af et stykke aluminium gesimsen eller anden profil. På samme måde fjernes varmen, der adskilles af elementerne..

Det er meget muligt at lodde efter vægt til sådanne komponenter: portbenet er forbundet til den styrede udgang fra debugboardet, drænet og kilden er forbundet til kilden og forbrugeren i henhold til polaritet. Eksponerede strømførende dele kan isoleres pålideligt med et tyndt varmekrympeslange.

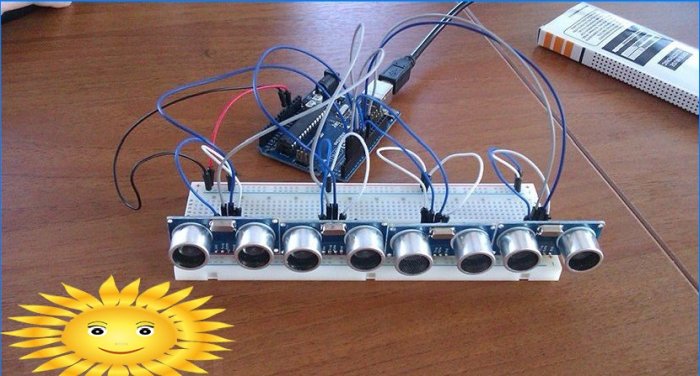

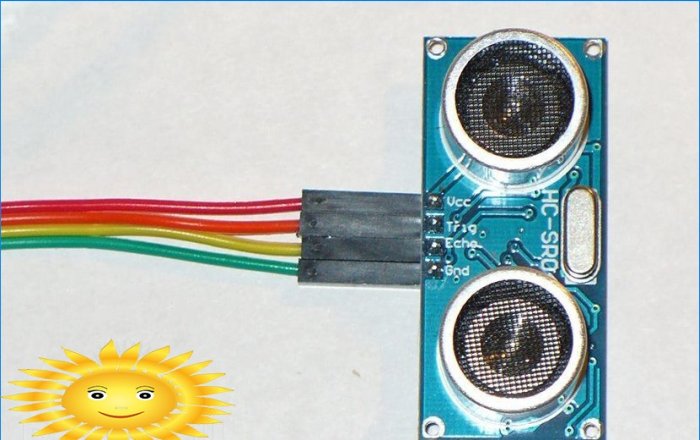

Det er bedre at bruge ultrasoniske sensorer til sådanne formål fra det almindelige Arduino-sæt. Med en rækkevidde på 3-4 meter giver de en ganske følsom detektion. For at bestemme bevægelsesretningen installeres sensorerne parvis i en afstand af 35-40 cm.

De dyrere infrarøde sensorer har en analog output-type, så automatiseringen kan indstilles til at ignorere kæledyr. Det samme kan opnås ved at placere ultralyddetektorerne lidt højere..

Kabelføring og elektrisk forbindelse

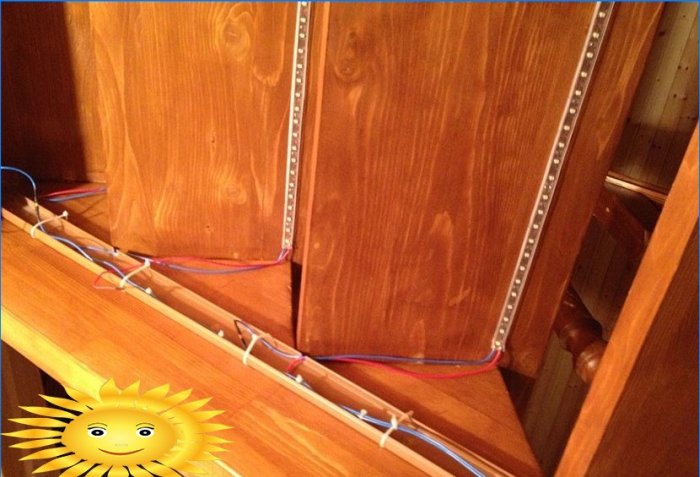

På trods af de lave driftsstrømme anbefales det at tilslutte hvert trin individuelt, dette sparer resten af ​​de følsomme komponenter i tilfælde af nedbrud. Et egnet sted til placering af kontrolenheden er i hulrummet i et af de centrale trin under inspektionsdøren. Alle ledninger til enheden kan trækkes langs den korteste rute.

Hvis du bruger en enkelt ledning (PV-1, PV-3), er det tilladt kun at tilslutte lamperne individuelt med positive kontrolkontakter, og forbinde de negative til hinanden og “spredes” på en tyk bagagerum.

Bemærk, at der ikke er behov for at købe snesevis af dyre stik for at forbinde de fleste LED-strimler. Hvis du afskærer et tyndt lag silikone og striber sporene, vil det være ret let at lodde til dem, og ved at krympe krydset med to varmekrymperør, er du garanteret at undgå pauser.
