Artiklen beskriver princippet om betjening af en ventileret facade såvel som metoder til dens konstruktion. Du lærer, hvordan du vælger et ventileret facadesystem til din bygning. Artiklen indeholder komparative egenskaber for rammen såvel som priser for efterbehandlingspaneler.

Facade-efterbehandling udfører ikke kun dekorativ efterbehandling, men også beskyttende funktioner, der beskytter de bærende vægge mod påvirkningen af ​​ødelæggende faktorer – vind, regn, sol. Derfor er der traditionelt opmærksomhed på det rigtige arrangement af facaden..

Hvad er facadeventilation til?

Når du afslutter eller rekonstruerer facaden, udføres det som regel isoleringen undervejs. I jagt efter den bedste varmeisolering glemmer eller ignorerer kunden ofte den vigtigste indikator for isolering – dampgennemtrængelighed. Dette er fyldt med store problemer: at blive våd, fryse og for tidlig ødelæggelse af lejervæggen..

Princippet om kondensdannelse forklarer, hvordan dette sker: ved kontaktpunktet for forskellige temperaturer (kulde og varme) ophobes fugt på faste overflader. Dette er ofte årsagen til “isvægge” eller beskadiget indvendig udsmykning. Den eneste udvej er at sikre, at fugt frit kan fordampe ud i atmosfæren, dvs. uden for bygningen..

I denne henseende bruges dampgennemtrængelige forbindelser ved konstruktion af facader “våde” (ved påføring af mørtelfærdiglag). I et andet tilfælde bruges et ventileret facadesystem.

Ventileret facade – driftsprincip

I modsætning til en “våd” har en ventileret facade ingen mørtellag, men den beskytter også pålidelig væggen, så fugt kan slippe ud fra isoleringen. På samme tid er metoden til montering af basalt- eller glasuldplader identisk – på specielle lim- og ”paraply” -pinde (undertiden uden lim). Ved installation af en ventileret facade er ankre eller en forlængelsesprofil forinstalleret på væggen til efterfølgende fastgørelse af efterbehandlingsmaterialet.

Fastgørelsessystemet giver ikke kun plads til isoleringens tykkelse, men også luft – afstanden mellem isolering og beskyttelseslag (finish).

Ventileret facade: 1 – base; 2 – væg; 3 – ankerbolt; 4 – luftstrøm; 5 – beslag; 6 – hovedvejledning; 7 – sammensatte kassetter; 8 – varmeisolering

Vigtig! Størrelsen på ventilationen på den ventilerede facade med en væghøjde på op til 4 m er lig med mindst 50-60% af isoleringstykkelsen. I en højere højde er væggene opdelt i lige store sektioner, og der er arrangeret yderligere mellemluftventiler. I en lavere højde er mindre luftstrøm tilladt, men ikke mindre end 30% af isoleringens tykkelse.

Arbejdet med en sådan facade forekommer hovedsageligt i opvarmningssæsonen, når temperaturforskellen er mest udtalt. Det sker sådan: væggen opvarmes ved opvarmning indefra og opvarmer noget af mineraluld. Følgelig opvarmes fugtigheden, der akkumuleres ved dugpunktet. I øjeblikket af endda en kortvarig stigning i udetemperaturen fordamper fugt fra bomuldsullen, den tørrer ud, og cyklussen gentages.

Effektiviteten af ​​en ventileret facade bestemmes af fordampningshastigheden af ​​fugt, og denne indikator afhænger direkte af luftmængden, der passerer gennem kanalen.

Vigtig! Jo bedre luftudveksling i kanalen er, jo mere effektiv er den ventilerede facade.

Derfor er det bedre at foretage bredden af ​​luftkanalen med en lille (10-15 mm) marge og nøje kontrollere, om der ikke er interferens..

I den øverste del af facaden skal der arrangeres et ventileret rum. Dette forstås bedst ved eksemplet med perforerede sidespor. Rummet over soffitpanelerne kommunikerer med vægventilationen. Relativ varm fugtig luft stiger langs væggen, trænger ind i soffithulrummet og slipper ud gennem perforeringerne.

Ramme til ventilerede facader

Hovedelementet i den ventilerede facade er rammen. Det kan være af to typer.

Metalkrop

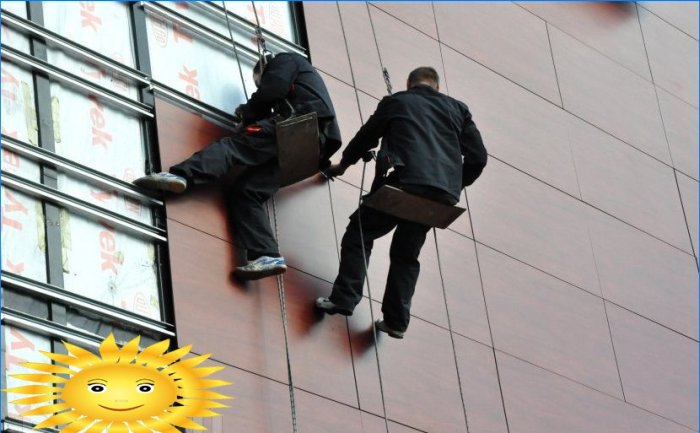

Består af et sæt formede og stemplede dele lavet af galvaniseret stål med en tykkelse på 1,5-2 mm (vandrette elementer) og 0,5-1,0 mm (lodrette elementer). De bruges til beklædning af højhuse med materialer, der vejer op til 70 kg per 1 m²*.

* Alle indikatorer for bæreevne er angivet pr. Celle i gitteret til fastgørelsespunkter højst 600 x 600 mm.

Generelt er metalrammen et afbalanceret system, som alle dele kontrolleres og testes inden produktion. Håndværksproduktion af sådanne systemer praktiseres ikke på grund af høje produktionsomkostninger. Derfor er tilliden til et sådant system på markedet ret stor..

Fordele:

1. Høj pålidelighed og tillid (kræver certificering).
2. Fremstillbarhed, brugervenlighed (alle dele passer godt).
3. Høj bæreevne (op til 70 kg / m²), efterbehandlingsmateriale er ubegrænset.
4. Modstandsdygtig over for atmosfære (galvaniseret metal er ufølsom over for fugt).
5. Systemmobilitet (kompenserer for termisk ekspansion af metallet).

Ulemper:

1. Høje omkostninger ved systemet (sammenlignet med træ).
2. Leverandørbinding (du skal bestille et sæt fra producenten eller sælgeren).
3. Uundværlighed af dele (elementer i forskellige systemer kan ikke udskiftes).
4. Kræver en række forskellige værktøjer (klinker, slibemaskine osv.).

Analysen af ​​systemets egenskaber fører til den konklusion, at det er gennemtænkt, pålideligt, men at det samtidig er dyrt. Et alternativ til metal, i dette tilfælde, kan være træ.

Træramme

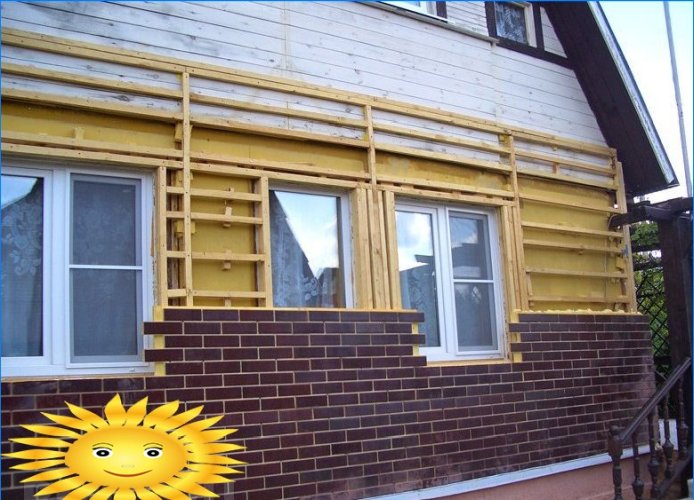

Dette system oprettes på stedet fra en bjælke på 50-60×50-60 mm. Det monteres på en primitiv måde – ved simpelt gennem fastgørelse til selve føringsvæggen. I dette tilfælde er tømmeret, mellem hvilket isoleringspladerne er installeret, placeret vandret. Derefter rulles en dampgennemtrængelig vandisolering – en superdiffusionsmembran rulles på den og presses med en lodret modgitter. Samtidig er den maksimale tykkelse på isoleringen 50 mm med en luftstrøm på 20-25 mm (modgitterskinne 20×40).

Fordele:

1. Omkostningerne ved systemet er flere gange lavere end metallet.
2. To enheder elværktøj er nok – en hammerbor og en skruetrækker.
3. Materialets tilgængelighed.

Ulemper:

1. Alle træproblemer (udtørring, insekter osv.).
2. Lavere bæreevne (op til 20 kg / m²).
3. Mindre nivelleringsnøjagtighed (på grund af trækulemper).
4. Begrænset brug af finish.

Det vil være logisk at bruge en treramme på lette rammevægge til let efterbehandling, forudsat at væggen er isoleret indeni. Indstillingen er god, hvis du har et stramt budget.

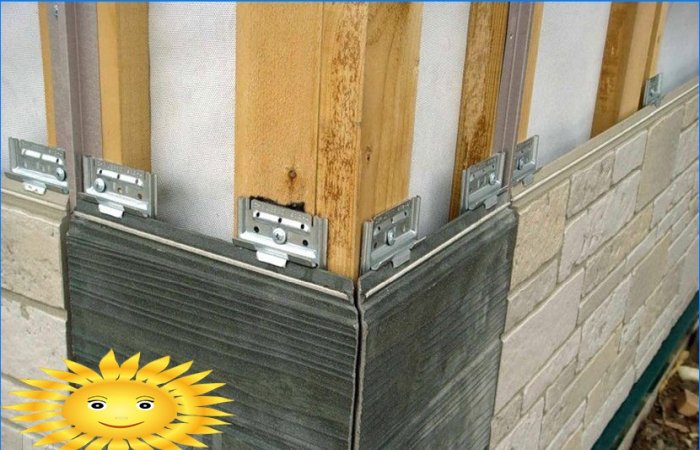

Kombineret rammekombinerer de bedste egenskaber ved begge systemer. Enhedens princip: et almindeligt galvaniseret hjørne er monteret på væggen, hvorpå der er monteret vandrette føringer. Til dem er der på sin side knyttet en lodret modgitter. Egenskaberne ved en sådan ramme:

1. Omkostningerne ved systemet er dyrere end et træ kun til prisen for hjørner.
2. Du kan installere op til 250 mm isolering (for hjørnehyldens længde).
3. Bæreevne – op til 40 kg / m².
4. Praktisk at fastgøre efterbehandlingsmateriale.
5. Enhver finish kan påføres undtagen for tunge typer (metal, sten, porcelæn stentøj).

Alle tre muligheder er gode på deres egen måde, og videre fortæller vi dig, hvilke udseende muligheder en ventileret facade giver.

Udvendige paneler i en ventileret facade

Der er flere typer efterbehandlingselementer. De er opdelt efter deres vægt og tilhører systemet..

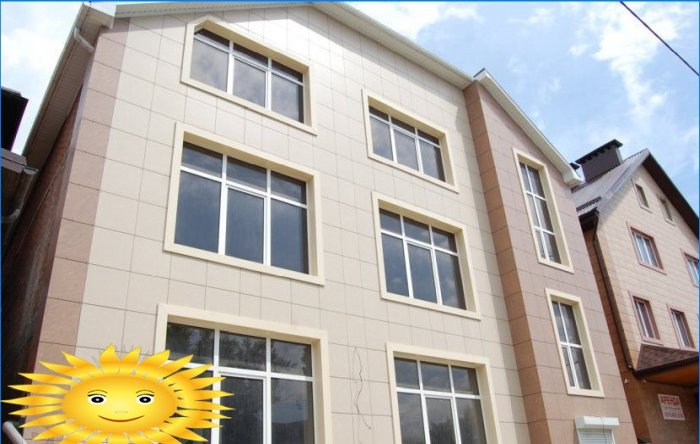

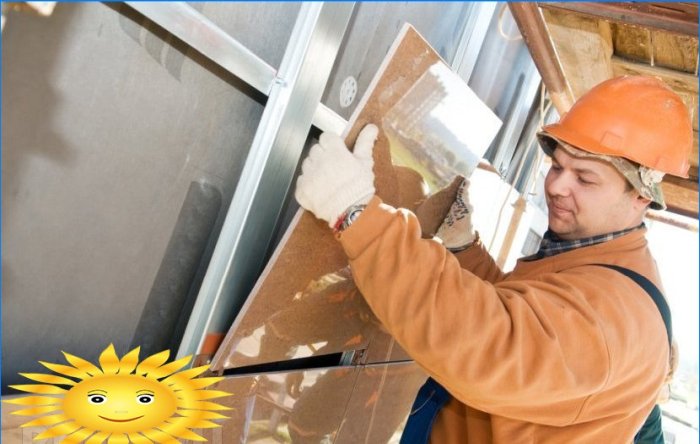

Kunstige stenplader * (porcelæn stentøj).De har regelmæssige former og er beregnet til beklædning af bybygninger. Stenen er ekstremt pålidelig og holdbar – ingen af ​​de installerede systemer har endnu nået den virkelige levetid. Kan købes separat fra systemet, som giver mulighed for fastgørelse af sten i forskellig tykkelse.

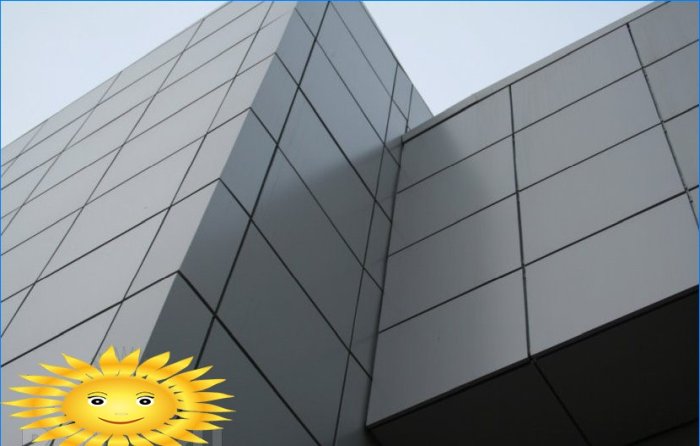

Kassettepaneler *.Fabriksprodukter forbundet med typen af ​​rammestyringer og typen af ​​fastgørelse. Normalt beregnes de, produceres og installeres af et firma.

Lineært panel *.Højteknologisk polyesterprodukt. Har beskyttelses- og isoleringsegenskaber.

* Porcelæn stentøj, kassette og lineære paneler monteres kun på fabriksrammen.

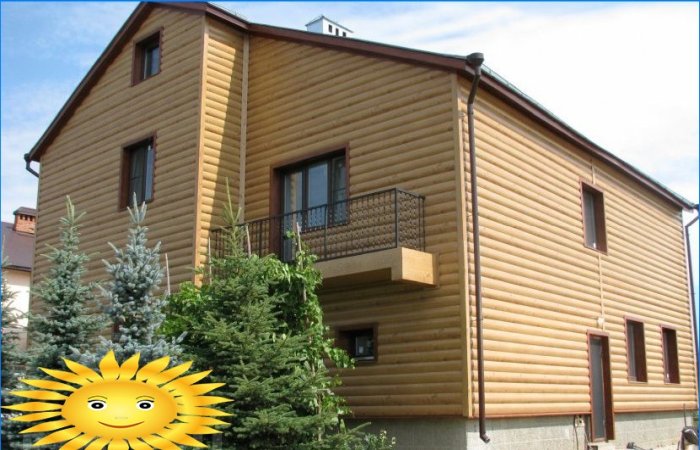

Blokhus– træmateriale, gennemsnit i pris og vægt. Til installationen kræves en trækasse, så rammen er bedst at vælge en kombineret.

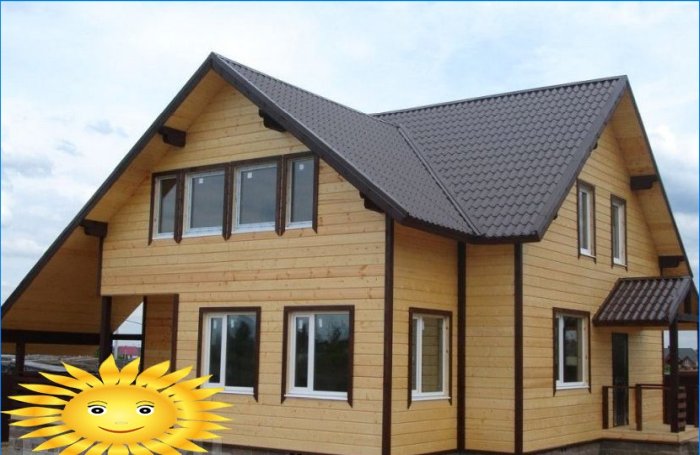

lining.Faktisk er dette et let blokhus, hvilket betyder, at en almindelig træramme vil være nok..

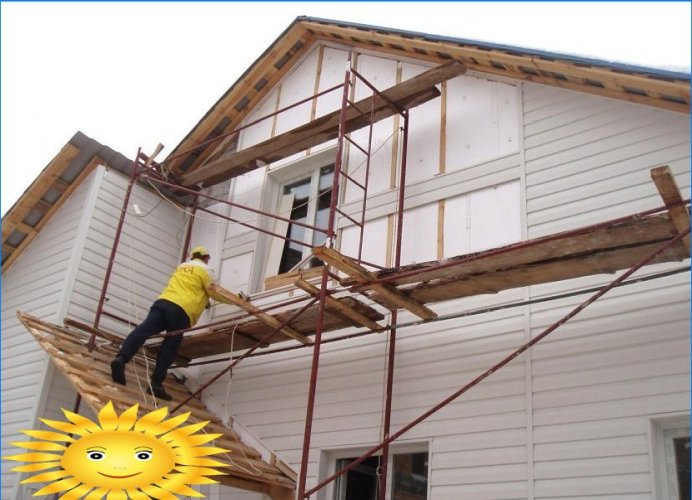

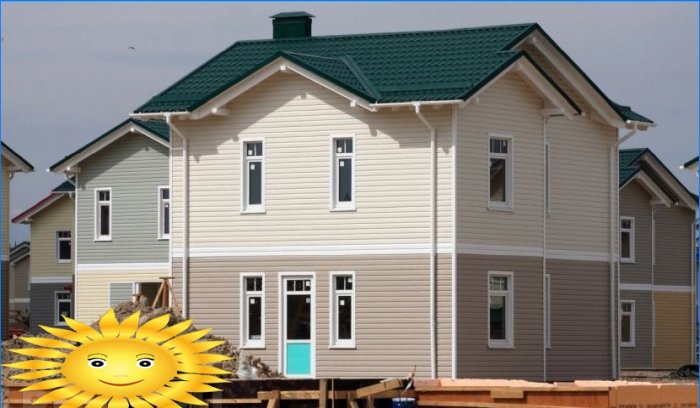

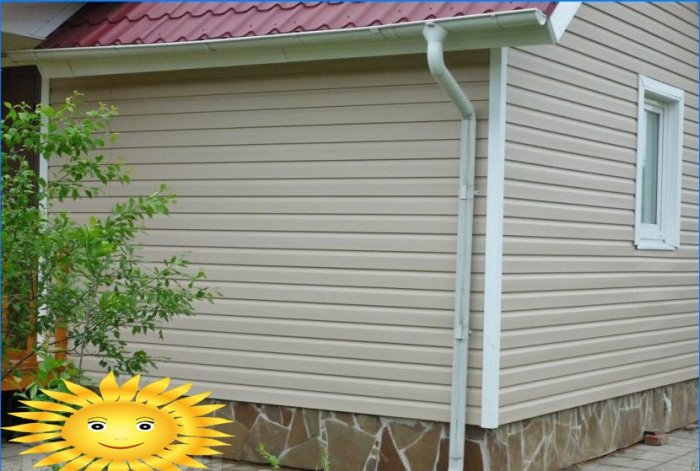

Vinyl sidespor.Det letteste og nemmeste at installere udvendigt dekorationsmateriale. Det er praktisk at montere det på skinnen med skruer eller søm. Sidevægt – 2-4 kg / m², derfor er en træramme velegnet. Desuden er sidesporingssystemet selvudjævnende.

Efterbehandlingspaneler.Dette er et stort antal forskellige paneler af polymeroprindelse. De er lavet af polystyren og polyurethanskum, de kaldes termosider og kælderpaneler og er også monteret direkte på væggen. Ethvert panel med en længde på over 600 mm kan være en del af en ventileret facade. Afhængig af vægten vælges en træ- eller kombineret facade til den.

Bord. Priser for efterbehandlingspaneler til en ventileret facade

Position	Materiale	Tykkelse, mm	Omkostninger 1 m2, på. e.
Kassettepanel	Stål, PPE	20	15
Kassettepanel	Aluminium, PPE	20	22
Kassettepanel	Sammensat, PPE	20	8-12
Lineært panel	polyester	0,15	7
Blokhus	Fyrretræ	22-35	8-15
Tallerkener passer. sten	Porcelæn stentøj	6-12	12-25
lining	Fyrretræ	12-14	4.5
sidespor	pvc	0,1	8-15

Ved at vælge en ventileret facade giver du ikke kun dit hjem et unikt look, men giver også den bedste beskyttelse mod vejret. Dette forlænger levetiden på dit hjem i årtier..
