DIY laser niveau

Indholdet af artiklen

• Hybrid boble niveau og laser pointer
• Gimbal laser niveau
• Fuldt niveau fra resterne af en laserprinter og markør

Under reparation eller konstruktion kan man ikke undlade at overføre mærker langs væggene strengt i et vandret plan. Den mest praktiske måde at gøre dette på er at bruge et laserniveau eller et niveau, der bygger det ønskede plan. Overvej tre muligheder for at fremstille en sådan enhed ved hjælp af en laserpointer.

Hybrid boble niveau og laser pointer

Ideen er at forbedre sig på et simpelt bobleniveau. En laserpeker, der er fast fastgjort til niveauskroppen, vil være en forlængelse af instrumentet og giver dig mulighed for at sprede mærker til fjerne overflader Hvis du indstiller niveauet på et stativ og en pladespiller, får du et meget effektivt værktøj til at overføre mærker i et plan..

Hvad du har brug for:

1. Boble niveau (40-80 cm).
2. Laser pointer.
3. Et stykke gummi, et stykke hårdt skumgummi eller skumplast 4-5 mm tykt, 40 mm langt og 15 mm bredt.
4. Fasteners. Ormklemme eller nylonbånd 2,5×150 mm, 2-3 stykker.

Det er bedre at modernisere niveauet med håndtag i form af aflange huller i midten af ​​sidekanten. Det er lettere at sikre laserpekeren til dem ved hjælp af en klemme eller lynlåsbånd.

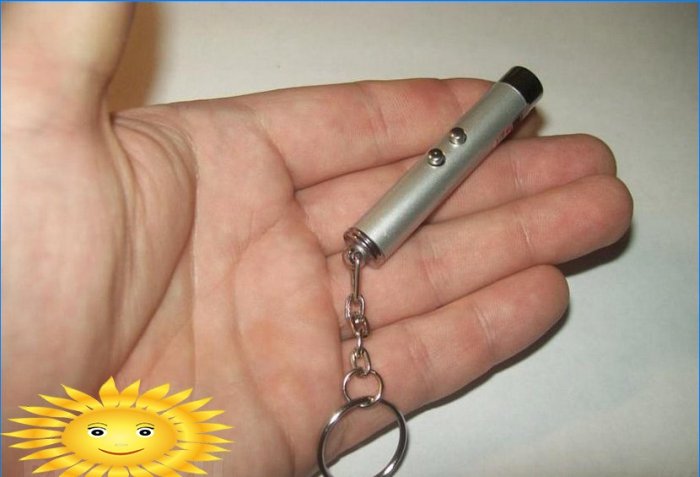

Valg af laserpointer. Den enkleste markør vil gøre, det vigtigste er, at punktet fra markøren ikke spreder sig som et uklar sted, men giver et klart rundt punkt i en tilstrækkelig afstand. Knappen skal være i to positioner, så du ikke behøver at holde den nede hele tiden.

Fokusering kan være påkrævet, før du bruger laserviseren. For at gøre dette, skru skruen af ​​på lasersiden. Under det vil være kroppen af ​​fokuseringslinsen. Hvis du omhyggeligt ruller den med en tredjedel eller et kvarter med en tang, vil du bemærke, hvordan formen på stedet fra markøren ændres. Justér, så punktet er så lille og korrekt i forskellige afstande.

Fastgør markøren til kanten, hvor hovedbobleindsatsen er. Først placeres et underlag lavet af gummi, tæt skum eller skum. Ovenfor er det en laserpeger, og stram med en ormklemme eller nylonbånd.

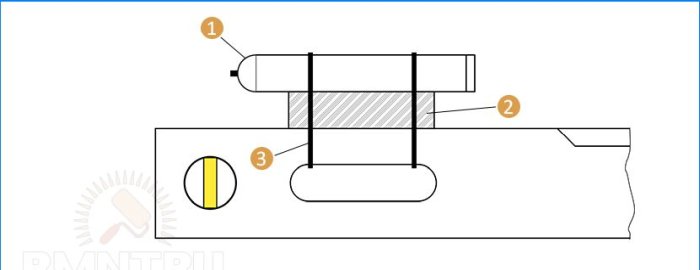

1 – laser pointer; 2 – gummi; 3 – nylon klemmer

Bjælken skal indstilles strengt parallelt med niveaukanten. For at gøre dette skal du placere værktøjet på en udstrakt flad overflade, enden af ​​et fladt gulvbræt eller bordpladen på et bord mod en væg. Højden på markørudløbet skal være lig med højden på punktet over støttefladen.

Hvis der ikke er nogen håndtag eller andre egnede huller på niveauet, skal du forsigtigt bore med en 3 mm bor to huller under installationsstedet, og fastgør de to ormhjulsklemmer med 6×25 mm galvaniserede skruer. Indsæt derefter en pude og en markør i dem..

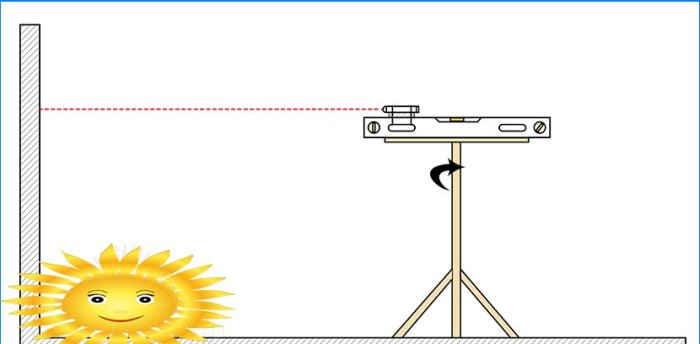

Hvis du lægger niveauet på en strengt vandret eller lodret overflade, vil du, når du roterer niveauet omkring aksen, overføre mærkerne langs væggene eller loftet og gulvet.

For yderligere at forbedre designet skal du fastgøre et bord, plast eller metalplade til stativet, så det kan rotere på stativet.

Gimbal laser niveau

Hvis du hænger en massiv genstand ved et fastgørelsespunkt på et reb eller gevind, roterer det kun frit omkring en akse, rettet lige nedad. Laserpekeren, der er fast vinkelret, skitserer det krævede vandrette plan på alle grænseoverflader.

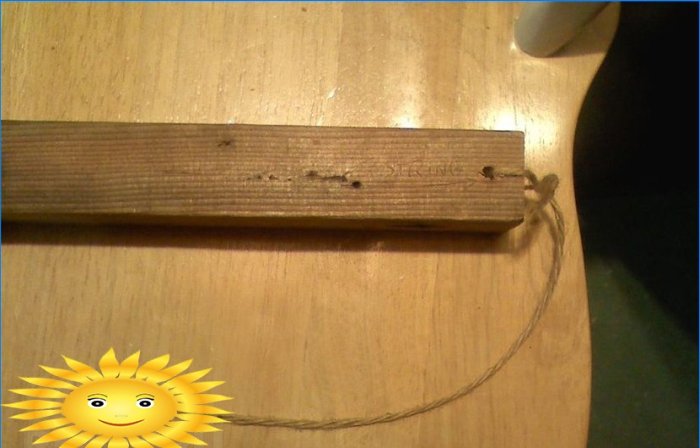

En træblok er velegnet som base. Skru en skrue ind i enderne tættere på det samme flade, hvorefter ca. 1 cm stikker ud. Bind en tyk tråd til skruerne, fortrinsvis en bagtråd, der har lidt strækning. Tynd kobbertråd fungerer også. Tråden eller tråden skal være slap, og hvis du tager den i midten, skal det øverste punkt til stangen være ca. 10 cm eller mere. Bind en streng eller et andet stykke tråd til midten af ​​tråden, som f.eks. Vil blive fastgjort til lysekronekrogen i midten af ​​loftet.

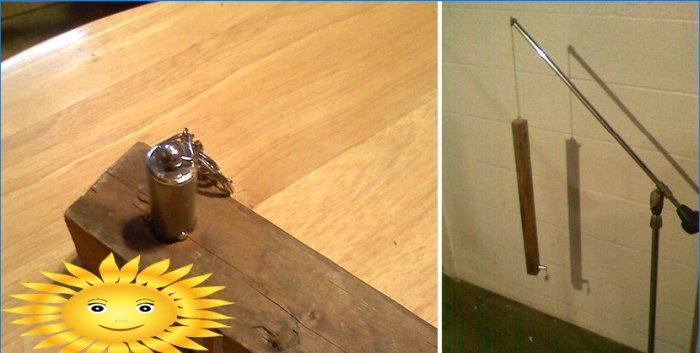

Nu gjenstår det at fastgøre laserpekeren med lim- eller nylonbånd til bjælkens øverste kant, så strålen fra den forlader strengt vinkelret, hvilket kontrolleres ved hjælp af et bobleniveau.

Med længden på tråden, som hele strukturen er fastgjort på, skal du nu sikre dig, at punktet fra markøren peger mod det første mærke på væggen. Hvis du drejer bjælken i en retning og sammen med den ophængningstråden, vil markøren tegne en linje langs væggene strengt i det vandrette plan med en startafstand på ca. 1-2 mm, når det drejer sig bagud..

En sådan builder kan også fremstilles fra et bobleniveau “modificeret” af en laserpinter. Skru bare en skrue ind i plastikpropperne i enderne af værktøjet, tættere på den øverste kant. binde et reb til dem, og når du bevæger ophængspunktet langs rebet, skal du nå det vandrette niveau.

Fuldt niveau fra resterne af en laserprinter og markør

For dem, der ikke leder efter lette måder, har du brug for:

• laserenhed fra en ikke-arbejdende printer;
• laser pointer;
• en motor fra ethvert børns legetøj eller fra et ødelagt cd-drev;
• gummibælte;
• knap og 9 V batteri (krone);
• varm limpistol;
• spalter og Phillips skruetrækkere;
• loddekolbe.

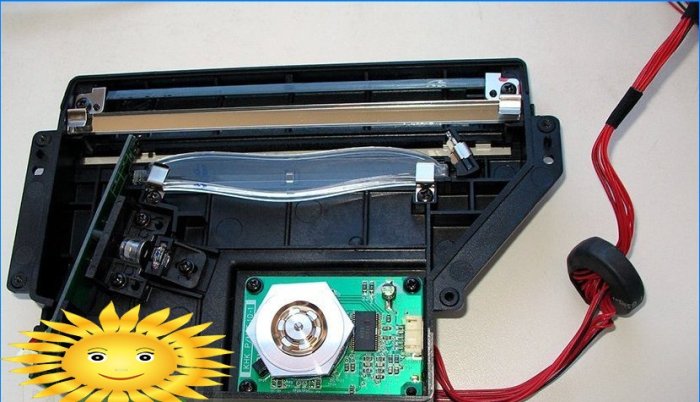

Fjern dækslet på laserenheden. Under det finder du en hexagon eller firkant, der er fastgjort på et stepper-drev, en buet linse og et spejl, samt en indbygget laser. Sidstnævnte giver imidlertid en usynlig farve, så den vil gå under erstatning for en laserpeger. Strålen fra laseren, der rammer hexagonens sideflader i en vinkel, reflekteres i linsen og derefter gennem spejlet ind i udgangsspalten. Sekskanten roterer konstant, og punktet fra laseren trækker meget hurtigt en linje, hvis flimmer ikke engang slår.

Det er meget vanskeligt at kontrollere drevdriveren til spejlheksagon. Det er meget lettere at fikse et tredjepartsdrev og forbinde sin aksel med en sekskant ved hjælp af et bælte.

Mål afstanden fra den sekskantede akse, hvorpå motoren kan monteres, så remmen er let stram. Du får en sektor, der løber langs kroppens omkreds. Vælg et sted, hvor motoren ikke forstyrrer laserstrålen og let kan sikres med lim. Bor om nødvendigt et hul og monter motoren, tilslut dens aksel til sekskantaksen.

Demonter den indbyggede kølelegemet med laseren og dens driverkort. Fix laser lineal, så den skinner i samme retning.

Det gjenstår at tænde motoren. Forbind i serie motoren, knappen og kronebatteriet. Om ønsket er laserpekeren også forbundet til det samme batteri og parallelt med motoren.

På siderne af udgangsspalten er to skruer eller stifter lavet af 2,5 mm eller mere tråd fastgjort på laserenhedens krop. En tråd er bundet til dem, og derefter kan laserniveauet bruges som i den forrige version.

I videoen en version af et hjemmelavet niveau ved hjælp af et spejl

Et bobleniveau bruges til at indstille linjen vandret. Det er muligt, at du bliver nødt til at justere fokus for markøren, så det er bedre at fjerne den øverste dekorative hætte øjeblikkeligt og bruge en tang til at korrigere formen på bjælken, så det er ved udgangen af ​​hele strukturen, at du får en tynd linje.
