Vores artikel er dedikeret til nostalgi til skoleværksteder for arbejdskraftuddannelse. Mange mennesker ved, hvordan man drejer træ, men ikke alle har råd til at købe og vedligeholde udstyr til dette. Er det muligt at samle en maskine, der opfylder teknologi og sikkerhedskrav med dine egne hænder – lad os finde ud af det sammen.
Hvad GOST siger
Den gode nyhed er, at du ikke behøver at opfinde hjulet igen. Hele monteringsproces og tegninger af hvert maskinmodul er beskrevet i TU3872–477–02077099–2002, og selvom dette dokument ikke er offentligt tilgængeligt, er det meget muligt at få det efter individuel anmodning. Selvom det usandsynligt er nødvendigt: Maskinens enhed er så primitiv, at du nemt kan navigere i vanskelighederne ved dens fremstilling, selv fra billeder fra skolens lærebøger.

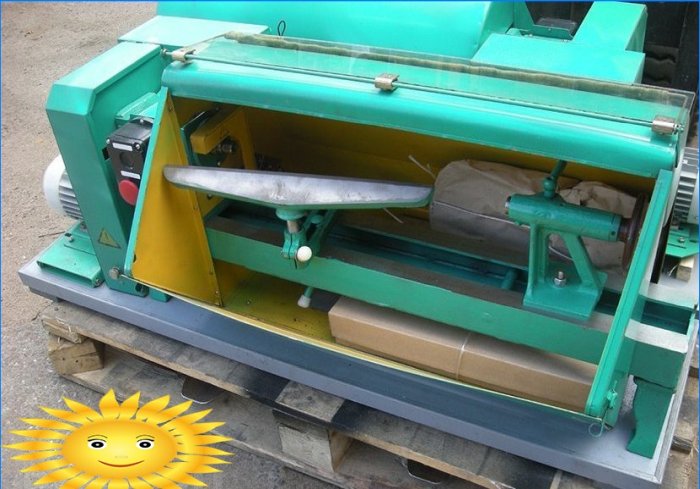

STD-120M
Et andet positivt faktum – tilsyneladende var STD-120M designet med forventning om at fremstille “on site”, så du enten kan finde alle komponenter til montering, der er til salg, eller fremstille og ændre dig selv. Hvis det bliver muligt at billigt købe tilbehør til denne maskine eller dens yngre bror TD-120 – gør det naturligvis. Fabriksfremstillede dele er mere pålidelige, lettere at justere. Desuden giver det samlede ramme-design dig mulighed for at samle en maskine fra mange donorer.
Bemærk også, at standardisering af moduler i vid udstrækning bestemmer sikkerheden ved udstyrets drift. De grundlæggende principper for industriel sikkerhed er angivet i GOST 12.2.026.0–93, og reglerne for elektrisk beskyttelse er beskrevet i GOST R IEC 60204–1. Koordiner ethvert del- eller maskinmodul, du opretter til disse standarder.
Sengeproduktion

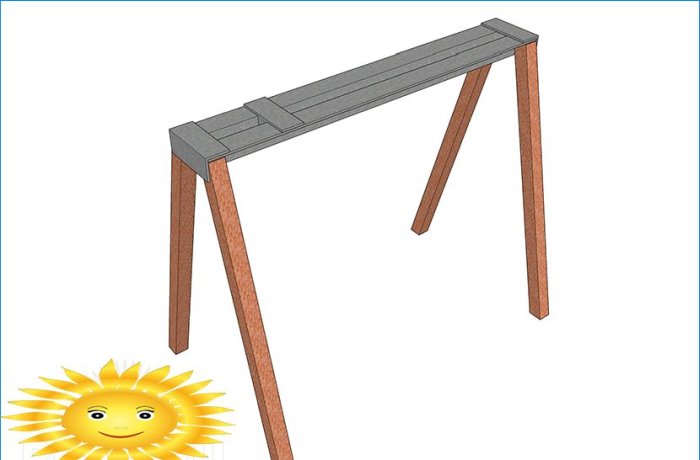

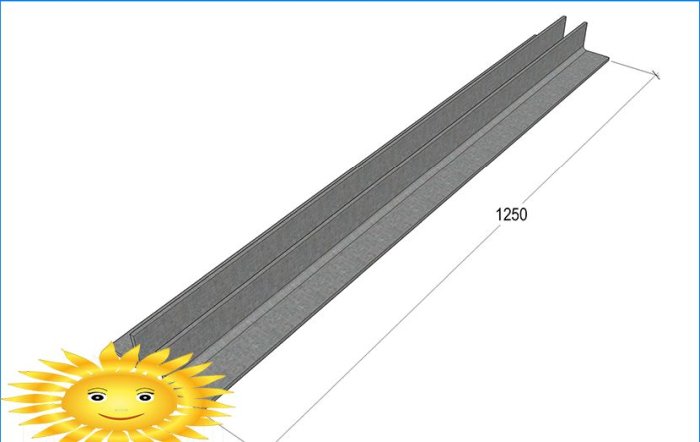

I stedet for en støbejernsseng tilbyder vi en lettere svejset konstruktion. Det består af to stykker af 72. vinkelstål, 1250 mm langt. Det er fristende at gøre sengen større til behandling af mere massive produkter, men husk, at sådanne ændringer kræver indgriben i andre dele af maskinen. Måske skal du tage TT-10460 som en prøve til et meter langt arbejdsemne.

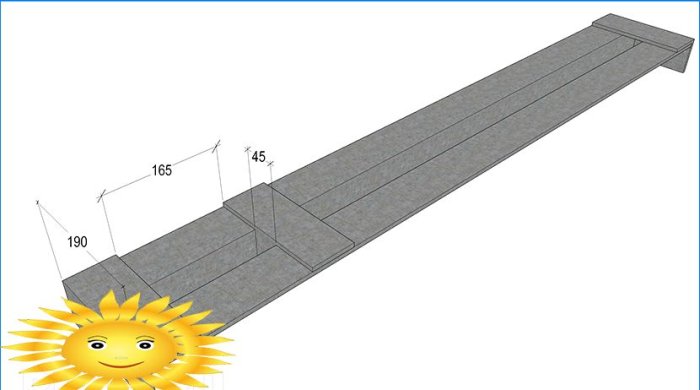

Vi placerer hjørnerne på et fladt vandret plan med hylder til hinanden. Vi indsætter kalibrerede indsatser imellem dem, så sengestyrene er placeret strengt parallelle med en afstand på 45 mm. For at fastgøre styrene bruger vi to hjørner, de samme som på sengen, 190 mm hver, som vi lægger på for- og bagkanterne. Før svejsning af delene anbefales det at klemme dem med klemmer, så metallet ikke fører, når det afkøles.
Styrene er fastgjort med endnu en 190 mm springer, i den nederste hylde, hvor der er udskæringer til hvert hjørne. Denne del er installeret med dannelse af en celle, med dimensioner nøjagtigt svarende til landingsspidsen på hovedstokken, i standardversionen er den 45×165 mm.
En sådan seng kan fastgøres på en hvilken som helst måde til en arbejdsbænk eller dæk, men det anbefales at svejse alle fastgørelseselementer uden at krænke basens integritet. Hvis der er afsat et separat hjørne til maskinen, skal du svejse benene fra røret vinkelret på sengens hjørner, og for større stabilitet skal du gøre dem til en lille “stag” med en slegge. I sidste ende bør vægten af sengen, der er fastgjort til arbejdsbænken, ikke være mindre end 60-70 kg.
Gør-det-selv mand

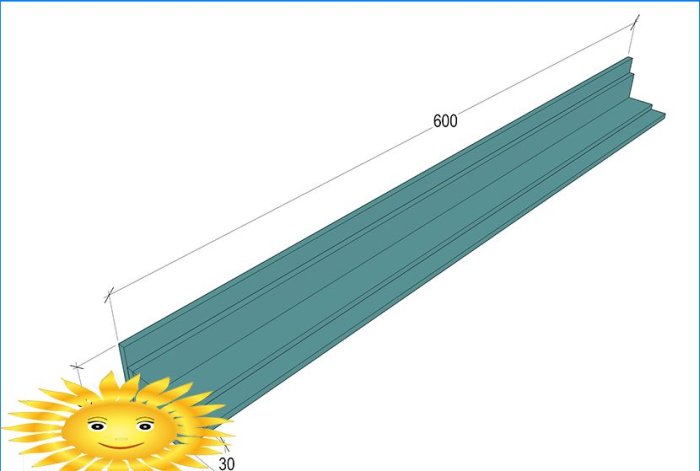

Dette element består traditionelt af to dele. For begge er der brug for en type arbejdsemne – et 50 mm hjørne, indeni hvilket et andet er indsat, 30 mm bredt. De svejses langs kanterne, og derfor skal du få to segmenter på 260 og 600 mm.

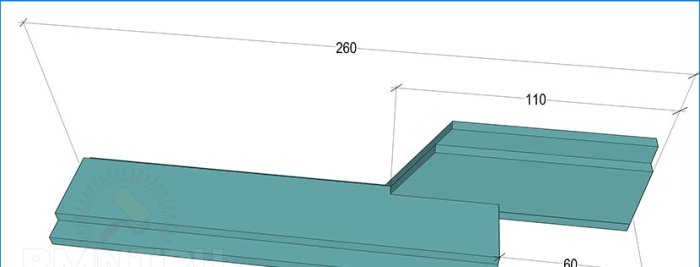

Den korte del er den justerbare base på gelænderet. En af hylderne er afskåret, men ikke helt, hvilket efterlader et 110 mm langt segment med et skråt snit. Den anden hylde er beskåret vinkelret 60 mm fra bagkanten. En parringsramme skal være lavet af en tyk stålplade, som klemmer guiden til assistentposten.

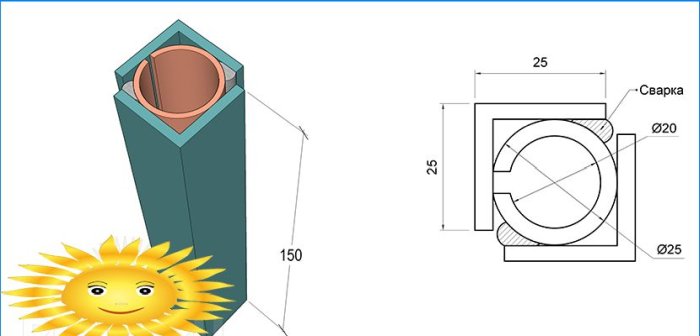

For at fremstille en skinne med en klemme, tag et almindeligt rør en tomme og lav et langsgående snit i det med en slibemaskine. Den resulterende ærme skal være cirka 150 mm lang, vi lægger den i et 25 mm hjørne, orienterer det med en åbning udad vinkelret på en af hylderne. Vi stram delene med en klemme og kog langs hele længden tættest på hyldespalten. Vi dækker emnet med et andet hjørne af samme længde og fastgør det til røret fra bagsiden.

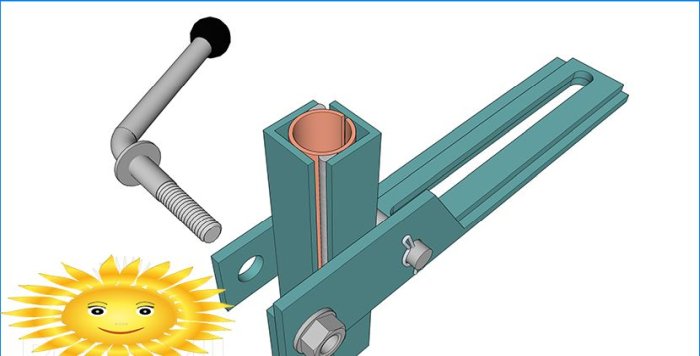

Styringen svejses fladt til den udragende hylde i justeringsstativet indefra. Til fastgørelse bruges en skrue med et langt håndtag og en møtrik svejst til skinnen. På bagsiden er strejken fastgjort med en spids eller endda en svejset stang.

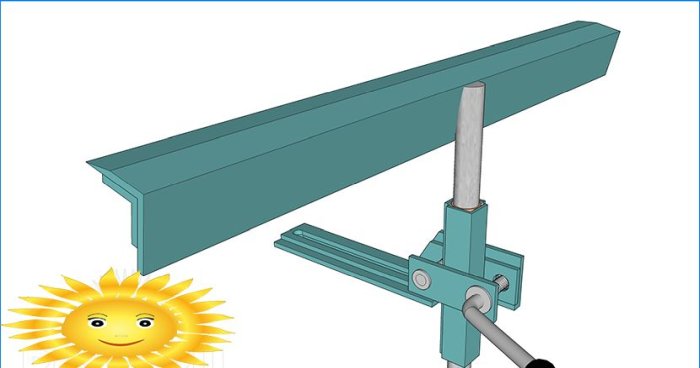

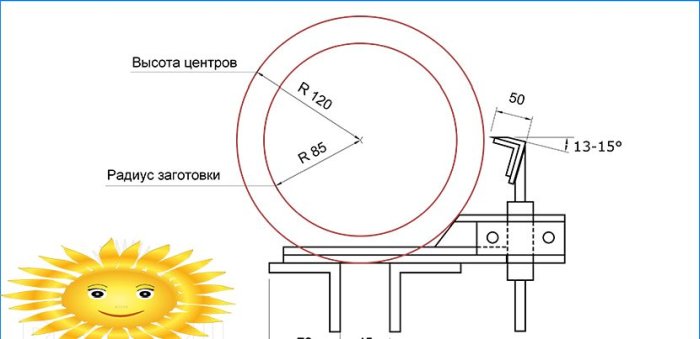

Rækværket er fastgjort til en 20 mm stang med glat forstærkning, der er centreret på ydersiden af hjørnestykket. Stangen passer tæt ind i ledningssystemets rør, og når skruen strammes, krymper den pålideligt fra alle sider. Et langt hjørnestykke med en længde på 600 mm svejses til stangen med en let hældning mod sig selv og en let “skærpet” forkant.
Drev og transmission

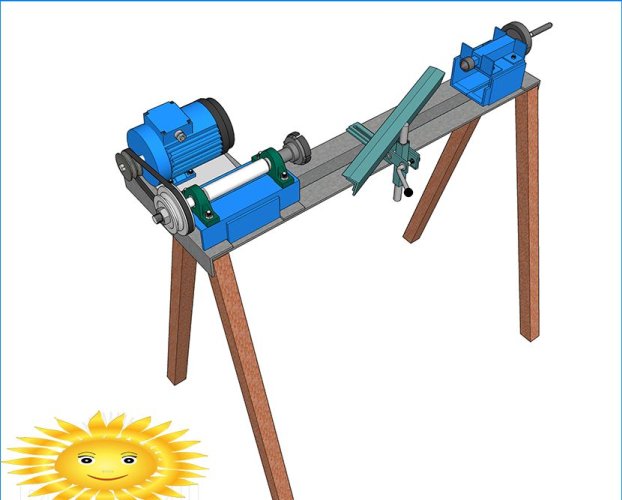

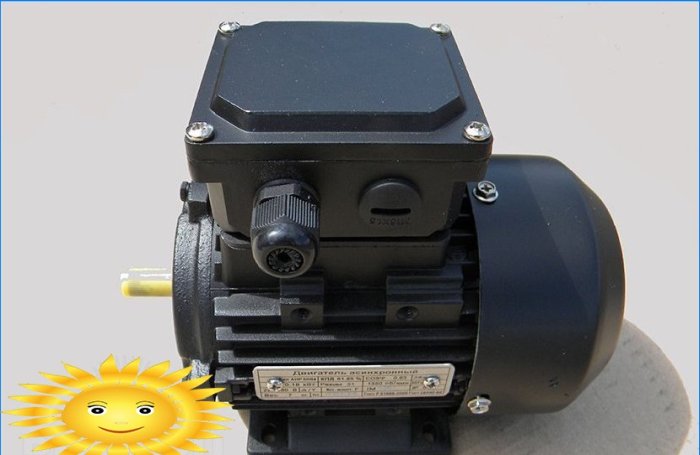

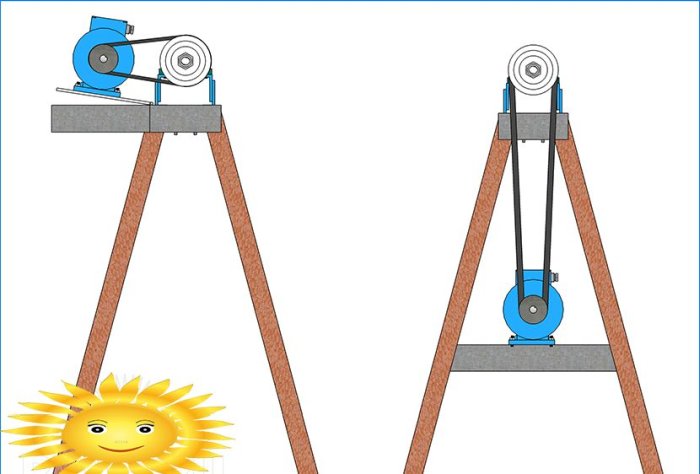

Standardversionen af drevet er en asynkron trefasemotor med en effekt på op til 2 kW (normalt 1,2 kW), forbundet til headstock-akslen ved hjælp af en kileremtransmission på dobbelt-rillede remskiver. Sengen til fastgørelse af motoren kan være placeret mellem benene på sengen eller på en ekstra platform bag headstock, hvilket vil komplicere samlingen, men gøre det mere praktisk at overføre bæltet.
Det er langt fra altid muligt at bruge en motor med den krævede akselhastighed, og derfor udgangen til den endelige hastighed udføres ved at justere diameteren på remskiverne. For eksempel, hvis du har et blodtryk på 1480 o / min, skal diametrene for de førende og drevne vandløb korreleres som 1: 1,5 og 1,3: 1 for at nå de elskede 1100 og 2150 o / min..
Ved placering af motoren er det nyttigt at udstyre rammen med en plade fastgjort til dørskurene. Motoren, der er installeret i henhold til et sådant system, vil være i ophængt tilstand hele tiden og vil sikre, at remmen presses tæt af sin egen vægt. Og hvis du udstyrer platformen med en pedal, kan du ændre hastigheden selv på farten.
Der er heller ingen problemer i den elektriske del. Omskiftningen udføres med en standard trefas startknap med baglæns, for en sådan laveffektmotor er der ikke behov for at installere en starter. Det eneste øjeblik er at tænde for DC-bremsning, mens du holder stop-knappen, som du har brug for en kraftig diode-bro (på KD203D) i henhold til det typiske skifteskema.

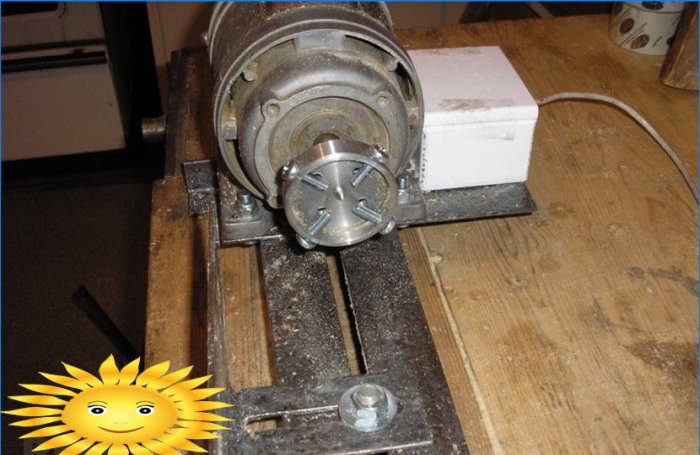

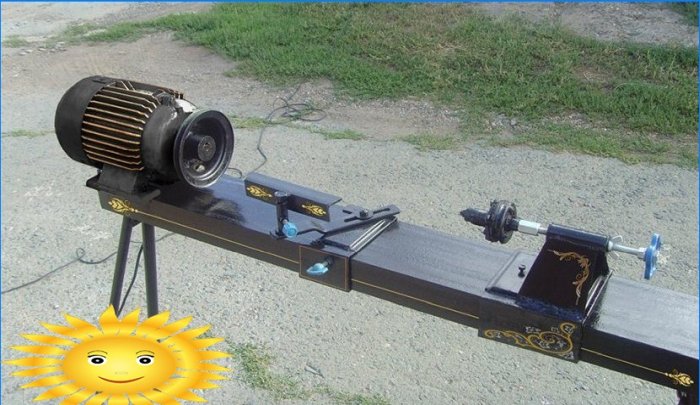

VFD kan bruges som direkte drev, hvilket eliminerer behovet for headstock-design. For at gøre dette skal du fastgøre motoren på overgangsplatformen, i hvilken den nederste del er en langsgående monteringspike, 45 mm bred, som et standardindstillingsværktøj til STD120-sengen.
Spindeldok
Når vi ser fremad, bemærker vi, at både headstock og tailstock inkluderer dele, der kun kan fremstilles med adgang til en metal drejebænk. Ellers er det fornuftigt at tænke på at købe færdige moduler eller i det mindste deres cast konsoller.

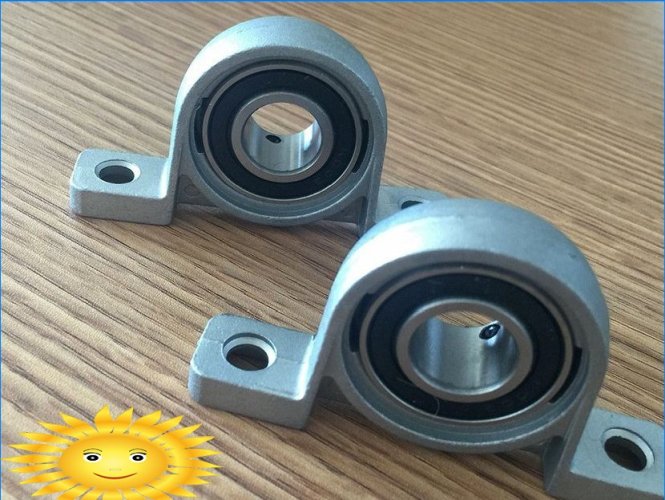

I bunden af nakkestokken er der to lejehuse af S-, V- eller U-typen, der er fast fastgjort til en ramme lavet af vinkelstål. Desværre er det umuligt at forudsige, hvilke standardstørrelser der vil være tilgængelige, men generelt skal højden af spindelaksen over sengen være mindst 120 mm. I betragtning af at diameteren af spindelakslen er ca. 25 mm, er den mest interessante størrelsen på lejeenheden med en samlet højde på ca. 70 mm..
Skaftet drejes fra rundt træ af kulstofstål med en diameter på 40 mm med en tolerance på højst 0,05 mm. Der er to hovedakselvariationer. Den første er den enkleste: hele skaftet forbliver i midten, derefter laves der nedkørsler til landingsdiameteren på lejesamlingerne, derefter skæres en tråd i enderne. Til aksial fastgørelse på skaftet bearbejdes fire riller til holderringene.

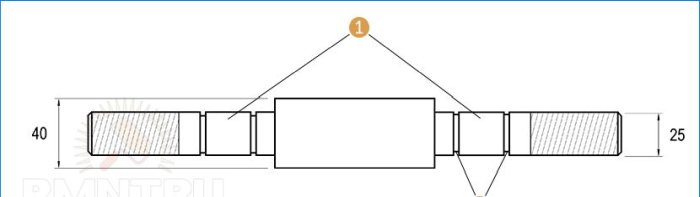

1 – sæder til lejer; 2 – riller til fastholdelsesringe
Den anden variation har en nederdel-lignende forlængelse lige bag kassettetråden. Det er beregnet til installation af et flanget tryklager, der er fastgjort på afsatsens hoveddel. Denne fremgangsmåde reducerer lejeslitage, hvis maskinen bearbejder store dele..
Bunden af headstock er to par hjørner eller to kanaler, vendt mod hinanden. Ved at bringe de lodrette hylder sammen, kan basens højde justeres til aksialhøjden på de eksisterende lejeenheder. En strimmel på 45 mm svejses til bunden af basen, der fungerer som en justeringsrille. Monteringsrækkefølgen er vigtig: først trykkes lejer på spindlen, derefter monteres skaftet på en seng med et underlag af justerende stålplader.
pinoldok

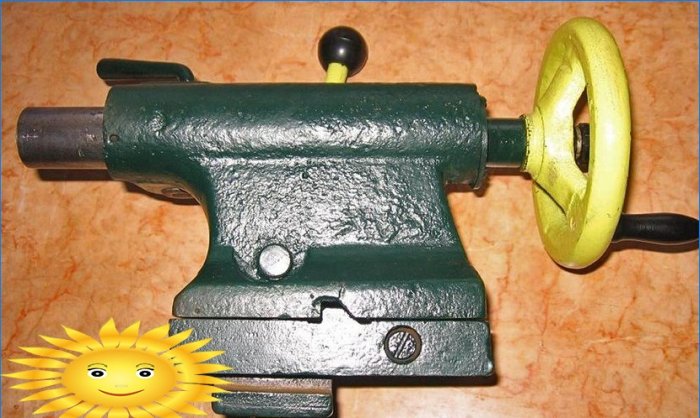

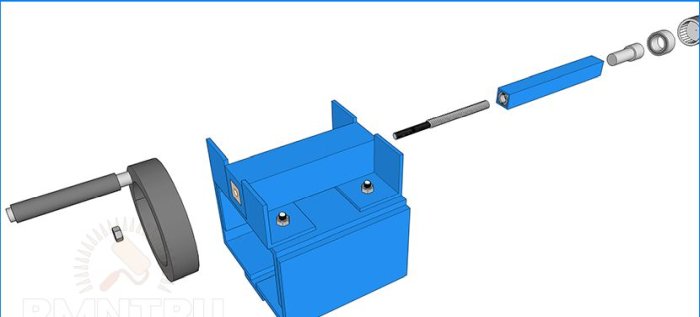

Det er meget nemmere at lave en halebæge. Det består af fire dele:
- 100 mm stålvinkel med høj vinkel på samme måde som for hovedpinden. To hjørner på 50 mm er boltet over ovenfra, i deres hylder i midten er der udskæringer af firkanter, der er 40 mm brede.
- Før (ydre) tykvægget firkantet rør 40 mm bredt, 150 mm langt og 20×20 mm inderste afstand. I den bageste del skal du installere et stik med en tykkelse på 6-8 mm og med et hul i midten af 8 mm, fastgøres det med to skruer gennem rørets vægge.
- Det indre rør, også kendt som spjældet, er lavet af et 20 mm profilrør, fortrinsvis tykvægget og formalet nøjagtigt til styrets lumen. I den bageste del af fjedrene svejses en M14 møtrik, en metalstang indsættes og svejses ind i den forreste del, udvides til 5 mm for at passe til et dobbelt-række leje.
- Drivskruen har en gevind til en møtrik i en fjeder (det er ønskeligt at fremstille en trapesformet), i den bageste del er der en overgang til en 8 mm gevind til fastgørelse af et svinghjul.
Funktionsprincippet og monteringsdiagrammet for fjederen er ganske åbenlyse, men man skal være særlig opmærksom på aksenes indretning. Føringsrøret, fastgjort ved svejsning i hjørnernes udskæringer, kan hæves højere eller lavere på grund af transformerstålskiverne. Hovedstokken og halestokken skal være perfekt tilpasset, tolerancen er kun et par tiendedele.
Hvad angår fastgørelsesmetoden til sengen, er den den samme for de ledsagere og for håndjernet. Tapperne M14 eller M16 svejses til bunden af hovedstokken, og en stor ploughshare-bolt indsættes i åbningen på håndbeskyttelsen. Fra neden strammes modulerne med møtrikker med stænger svejst til dem, som håndtag. For ensartet stramt pres nedenunder placeres en 50 mm kanal som en angriber.
