Værkstedsudstyr: en cyklon til en støvsuger med egne hænder

Indholdet af artiklen

• Hvad er en cyklon, og hvorfor er det nødvendigt
• Forskel mellem våd og tør cyklon
• Vi fremstiller af skrotmaterialer
• Sådan tilpasses enheden til værktøjsmaskiner og værktøjer
• Hvilket støvsuger og forbindelsessystem skal bruges

I dag fortæller vi dig om et cyklonfilter til en støvsuger på et værksted, fordi et af de problemer, du har at tackle med træbearbejdning, er støvfjernelse. Industrielt udstyr er ret dyrt, så vi laver en cyklon med vores egne hænder – det er helt let.

Hvad er en cyklon, og hvorfor er det nødvendigt

På et værksted er der næsten altid et behov for at rydde op i skrald med en ret stor fraktion. Sagspån, små tilbehør, spåner i metal – alt dette kan i princippet fanges af et almindeligt støvsugerfilter, men det er meget sandsynligt, at det hurtigt forringes. Derudover vil det ikke være overflødigt at fjerne flydende affald..

Cyklonfilteret bruger aerodynamisk hvirvel til at binde partikler i forskellige størrelser sammen. Spinning i en cirkel har affaldet tid til at holde sig sammen til en sådan konsistens, når det ikke længere kan føres væk af luftstrømmen og sætter sig i bunden. Denne virkning forekommer næsten altid, hvis luftstrømmen passerer gennem en cylindrisk beholder med tilstrækkelig hastighed..

Cyklonfilter-driftsplan

Filtre af denne art er inkluderet i sættet af mange industrielle støvsugere, men deres omkostninger kan ikke kaldes overkommelig for lægmanden. Samtidig er rækkevidden af ​​opgaver, der løses ved hjælp af hjemmelavede enheder, slet ikke smallere. Håndværkets cyklon kan bruges sammen med høvler, stansere eller puslespil og til at fjerne savsmuld eller spån fra alle slags maskiner. I sidste ende er endda en enkel rengøring med en sådan enhed meget lettere, fordi hovedparten af ​​støv og affald sætter sig i en beholder, hvorfra det let kan fjernes..

Forskel mellem våd og tør cyklon

For at skabe en hvirvlende strøm er hovedkravet, at luften, der kommer ind i tanken, ikke følger den korteste vej til udstødningshullet. Til dette skal indløbsrøret have en speciel form og være rettet enten til bunden af ​​tanken eller tangentielt mod væggene. Ved det samme princip anbefales det, at udstødningskanalen drejes optimalt, hvis den er rettet mod enhedens dæksel. Stigningen i aerodynamisk træk på grund af rørbøjninger kan forsømmes.

Som allerede nævnt har cyklonfilteret også potentialet til at fjerne flydende affald. Med væsken er alt noget mere kompliceret: luften i røret og cyklonen er delvist rarefied, hvilket bidrager til fordampning af fugt og dens nedbrydning i meget små dråber. Derfor skal indløbet placeres så tæt på vandoverfladen som muligt eller endda sænkes under det..

I de fleste støvsugere ledes luft i vandet gennem en diffusor, så al fugt deri opløses effektivt. For større alsidighed med et minimum af omarbejdning anbefales det ikke at bruge en sådan ordning..

Vi fremstiller af skrotmaterialer

Den enkleste og mest overkommelige mulighed for en cyklonbeholder ville være en spand maling eller andre bygningsblandinger. Lydstyrken skal være sammenlignelig med effekten af ​​den anvendte støvsuger, cirka en liter for hver 80-100 W.

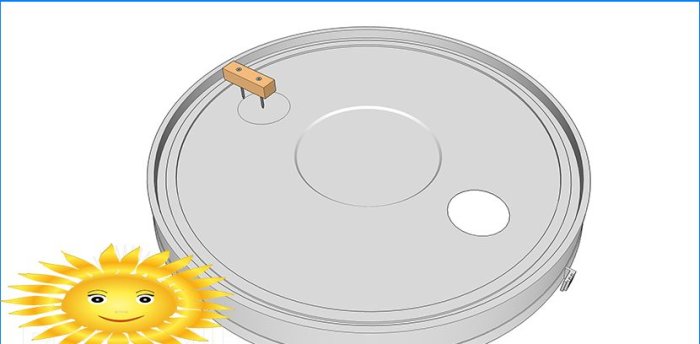

Låget på spanden skal være intakt og sidde tæt på kroppen af ​​den fremtidige cyklon. Det skal afsluttes ved at lave et par huller. Uanset skovlens materiale er den nemmeste måde at fremstille huller med den rigtige diameter ved at bruge et hjemmelavet kompas. To selvskærende skruer skal skrues i en træskinne, så deres punkter er i en afstand af 27 mm fra hinanden, ikke mere, ikke mindre.

Hullernes centre skal markeres 40 mm fra låg på kanten, det er ønskeligt, at de er så langt fra hinanden som muligt. Både metal og plastik er perfekt ridset med et sådant hjemmelavet værktøj, hvilket danner glatte kanter uden praktisk talt ingen mål.

Det andet element i cyklonen vil være et sæt kloakalbuer under 90? og 45? Vi gør opmærksom på, at hjørnernes placering skal svare til luftstrømmens retning. De monteres i husdækslet som følger:

1. Knæet sættes helt ind i fakkelsiden. Silikoneforsegling påføres forud under siden.
2. Fra bagsiden trækkes gummitætningsringen med kraft på stikkontakten. For at være sikker, kan den yderligere presses med en skrueklemme..

Indløbsrøret er placeret med en smal drejende del inden i skovlen, klokken er på ydersiden næsten i skyl med låg. Knæet skal forsynes med endnu en sving ved 45? og direkte skråt nedad og tangentielt til siden af ​​skovlen. Hvis cyklonen fremstilles med forventning om vådrensning, skal den ekstreme albue forlænges ved at skære røret, hvilket reducerer afstanden fra bunden til 10-15 cm.

Udstødningsrøret er i omvendt position, og mundingen er under spandlåget. Du skal også indsætte en albue i den, så luftindtaget sker ved væggen eller dreje to sving til sugning under midten af ​​dækslet. Sidstnævnte foretrækkes. Glem ikke O-ringe, for en mere pålidelig fiksering og eliminering af drejning af knæene, kan de pakkes med VVS-bånd.

Sådan tilpasses enheden til værktøjsmaskiner og værktøjer

For at kunne trække affald ind, når man arbejder med håndholdte og stationære værktøjer, kræves et adaptersystem. Typisk ender en slange til en støvsuger i et buet rør, hvis diameter er sammenlignelig med beslagene til støvposer med elværktøj. Som en sidste udvej kan du forsegle forbindelsen med flere lag dobbeltsidet tape til spejle, indpakket i vinylbånd for at fjerne klæbrighed.

Med stationært udstyr er alt mere kompliceret. Støvopsamlere har en meget anden konfiguration, især med hjemmelavede maskiner, så du kun kan give et par nyttige anbefalinger:

1. Hvis maskinens støvekstraktion er beregnet til 110 mm eller større slange, skal du bruge VVS-overgange med en diameter på 50 mm til at forbinde støvsugerens korrugerede slange.
2. Det er praktisk at bruge pressefittings til HDPE-rør 50 mm til sammenføjning med et støvfanger af hjemmelavede maskiner.
3. Når du designer hætten og støvfælden, skal du bruge konvektionsstrømmen genereret af de bevægelige dele af værktøjet for større effektivitet. For eksempel: savsmuldudløbet fra cirkelsaven skal rettes tangentielt til savklingen.
4. Nogle gange er det nødvendigt at tilvejebringe støvekstraktion fra forskellige sider af emnet, for eksempel til en båndsav eller router. Brug 50 mm kloakstrøer og bølgede drænslanger.

Hvilket støvsuger og forbindelsessystem skal bruges

Normalt vælges ikke en støvsuger til en hjemmelavet cyklon uafhængigt, men den, der er tilgængelig, bruges. Der er dog en række begrænsninger udover den ovenfor nævnte magt. Hvis du vil fortsætte med at bruge støvsugeren til husholdningsbrug, skal du i det mindste finde en ekstra slange.

Skønheden i kloakalbuerne, der bruges i konstruktionen, er, at de perfekt passer til diameteren på de mest almindelige slanger. Derfor kan reserveslangen sikkert klippes i 2/3 og 1/3, en kortere længde skal anbringes med støvsugeren. En anden, længere sektion, som den er, føres ind i mundingen af ​​cyklonindløbsrøret. Det maksimale, der kræves på dette sted, er at forsegle forbindelsen med silikoneforsegling eller hygiejnebånd, men normalt er pasformen ret høj. Især med en O-ring.

Videoen viser et andet eksempel på at lave en cyklon til fjernelse af støv på et værksted

For at trække et kort stykke slange over udstødningsdysen, skal kanten af ​​det bølgede rør udjævnes. Afhængigt af diameteren på slangen, kan det være mere praktisk at gemme den indad. Hvis den udrettede kant ikke passer lidt på røret, anbefales det at varme det lidt op med en hårtørrer eller indirekte flamme af en gasbrænder. Sidstnævnte betragtes som en fremragende mulighed, fordi forbindelsen på denne måde er placeret optimalt i forhold til bevægelsesstrømmenes retning.
