Under konstruktion er det ofte nødvendigt at løfte byggematerialer til taget eller de øverste etager, og uden specielle anordninger er dette meget vanskeligt. Vi beskriver processen med at montere en enkel og pålidelig konstruktion hejse med vores egne hænder, der alene kan løfte op til 300 kg.

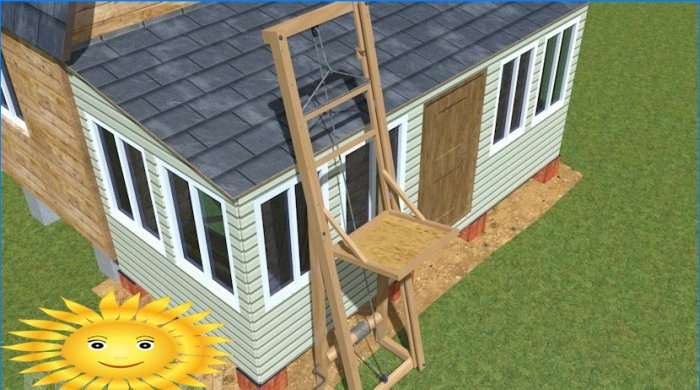

Enheden samlet ifølge ovenstående diagram er absolut mobil og kan bringes til byggepladsen uden problemer, selv med en personbil med en øvre bagagerum.
Til samling skal du bruge:
- limet træ 60×40 mm – 10 m;
- træ 40×40 – 9 m;
- kort 25×80 – 16 m;
- riggblok med leje – 2 stk .;
- lejerulle med aksel – 4 stk .;
- nylonkabel – 12 m;
- krydsfiner 15 mm – mindre end 1 m2.

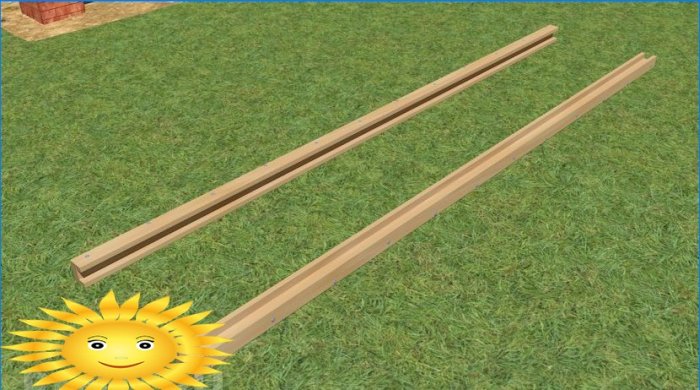

Samling af guiderne
Liften er en vogn, der glider på ruller mellem to T-skinner. For at fremstille dem har du brug for træ af god kvalitet med et fugtighedsindhold på højst 12%: et 60×40 træ og et 25×80 bord. Eventuelle krumninger er uønskede, træet skal være fri for defekter.
Stangen i guiden spiller rollen som et afstandsstykker, der angiver afstanden mellem hylderne i mærket. Det skal være 2-3 mm større end rullernes diameter; planlæg om nødvendigt tømmeret langs den smalle ende og bring det til den ønskede tykkelse.
For at samle guiden skal du lægge en bjælke mellem pladerne og rette dem langs den ene kant. For at strukturen skal være fuldstændig monolitisk, anbefales det at overtrykke kontaktkanterne med PVA-lim inden montering.
Fold delene, juster dem under en firkant og fastgør med klemmer. Fastgør derefter tavlerne og tømmeret med hvide anodiserede selvskærende skruer 55 mm lange, skru dem i et tavlemønster med et trin i hver række på 30-35 cm. Du skal fastgøre begge tavler med selvskærende skruer, så styrene bliver mindre modtagelige for skævhed.
Hvis du ønsker, at skinnerne skal være længere end det træ, du har til rådighed, skal du bjælke og plader stable med en overlapning på halvdelen af længden. Ved korrekt splejsning vil strukturen vise sig at være ekstremt stærk, det er kun tilbage for at bringe bræddernes indvendige samlinger til nul for at få jævn bevægelse.

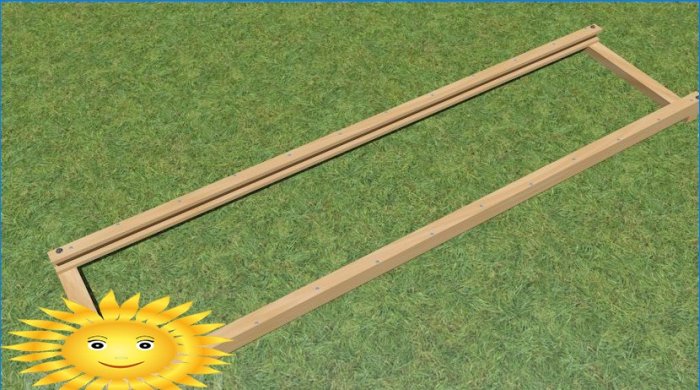

Efter montering af begge føringer skal du dække dem med to lag tørre olie. Kontroller bredden på rullespalten, om nødvendigt afsluttes med en klut. Lav et gennemgående hul med en diameter på 14 mm i en afstand af 30 mm fra enden i midten af stangen i T-stangen. Brug det til at boltre skinnerne til tværstængerne, anbring brede skiver under møtrik og bolthoved. Forbind undgå forskydning af diagonalerne ved at oprette forbindelse med et halvt træ fældning.
Indkøbskurv

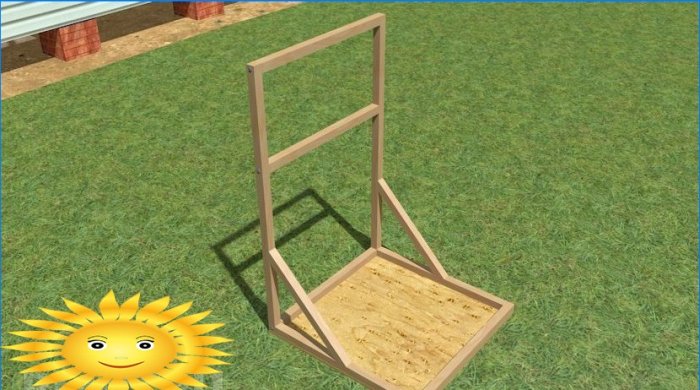

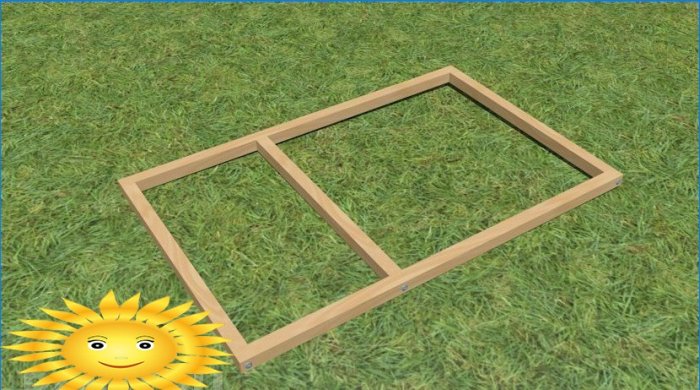

Start med at samle rammen: indsæt tre stænger, der hver er 75 cm lange mellem 130 cm stykker 40×40 mm tømmer. Sæt midtstangen 40-45 cm fra underkanten. Fastgør samlingerne med selvskærende skruer, eller bedre – saml rammen på spidsfugene.
Fastgør to 80 cm træstykker vinkelret på rammen på bundbjælken, indsæt en 75 cm lang stang mellem deres ender og fastgør strukturen. For at styrke pallen skal du lave to skrå halstørklæder 60 cm lange fra en stang eller et bord, skære kanterne i en vinkel på 45 °. Fastgør knastet på pallen 40 cm fra hjørnet.
Skær et ark krydsfiner ud med målene 83×84 cm og bor 20 mm huller fra hver kant med et trin på 7 cm. Gennem hullerne, skru bunden af pallen til rammen med 45 mm selvskærende skruer.
Hvis du planlægger at øge din vognes bæreevne, skal samlingerne på pallekarmen og knastene forstærkes med hovedplader og hjørner, og krydsfiner i bunden med metalbeslag. Fastgør hængelåseslynger med en halelængde på mindst 70 mm til rammens øverste hjørner. Indsæt en M14-bolt i hullerne og skru den selvlåsende møtrik på den. Under boltene skal du passere et stykke kabel, der er ca. 2 meter langt og binde det i en løkke, hvortil et trækkraftov vil blive fastgjort gennem en karabinhage eller fingerbøl..
Beslag til blokke

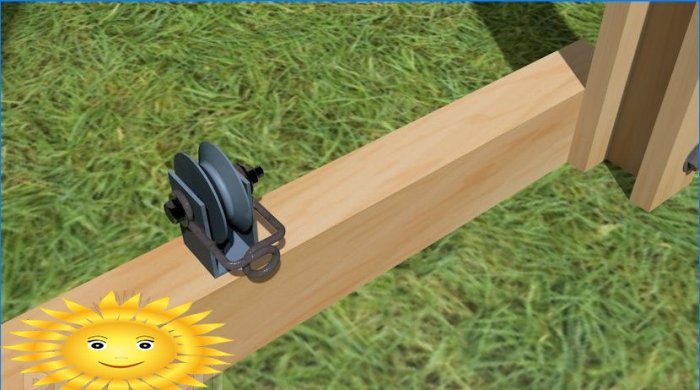

På den øverste og nederste tværstang mellem styrestolperne skal der monteres en rigge. Fastgørelse er kun mulig ved hjælp af en boltforbindelse med den obligatoriske installation af brede skiver under møtrikkerne, eller bedre – metalplader.
Det anbefales at købe klatrestativer med leje eller rillet løftehjul. De fleste af produkterne har en solid krop med tætsiddende kinder, derfor er det umuligt at droppe kablet fra remskiven.
Hvis du prøver at tilpasse dine eksisterende hjul, skal du give dem et beroligende øre. Rul ståltråden 6 mm tyk, indtil den danner en løkke, og bøj derefter strukturens kanter i den ønskede afstand for at fastgøre den under møtrikken til blokaksen. Udstyring af blokvalsen med en drejbar gør det lettere at løfte lasten, og kablet vil vare længere.
Ruller og deres fastgørelse

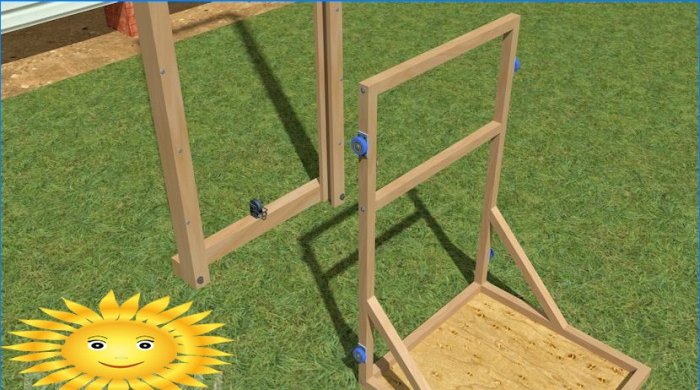

For jævn glidning af vognen skal den være udstyret med fire rullehjul installeret på siderne 20-25 cm fra hjørnerne. Køb ruller med et vedligeholdelsesfrit leje og en envejs stålaksel, der er mindst 20 mm lang. I stedet for standardruller kan kuglelejer med et lukket bur og en burbredde på mindst 25 mm eller hjul fra gamle rulleskøjter bruges.
Rulleaksen skal fjernes og bores for at passe til dens diameter et hul i midten af pladen 40×80 mm. Når du har indsat akslen i hullet, skal du installere den strengt vinkelret på pladen og svejse den, og lav derefter fire huller i hjørnerne for M8-bolt.
Sådan forbedres liften

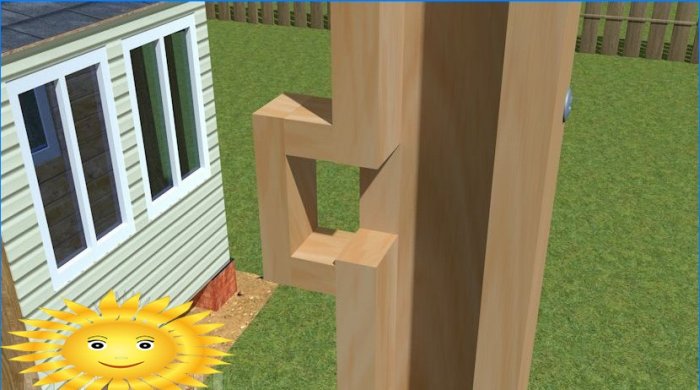

En meget nyttig tilføjelse, der markant øger sikkerheden ved brug, vil være enheden til landingslommer til fastgørelse af vognens forhjul i hævet position. Dette er ikke kun meget praktisk ved losning, men gør det også muligt at bruge liften selv.
Til indretning af lommer er det nødvendigt at skære en del ud af bagpanelet på føringen, hvorpå valsevalserne hviler. Ved løftning glider hjulet ind i den dannede åbning og stopper på den U-formede blok, samlet fra tre stænger. For at forhindre, at hjulet ved et uheld springer ud, skal du lade en lille afsats på brættet. Efter aflæsning kan vognen let fjernes fra landingslommerne og sænkes ned og holdes fast på kablet.
For at løfte mere belastning ad gangen kan du styrke vognens lodrette ramme og installere en bevægelig blok på den, men dette vil øge rebets længde med 1,5 gange. Trækkraftet er i dette tilfælde fastgjort til et af hjørnerne mellem føringen og den forbindende tværstang, ført ind i den bevægelige blok på vognen og derefter placeret i den faste øvre og nedre remskive.
Det er også muligt at installere porten som på en brønd til bekvem vikling af trækkraftet. Det kan laves af et snit på 100 x 100 mm af en stang, der bringes til en hexagon med et plan. For at installere porten har du brug for yderligere L-formede stolper og udskiftning af monteringsboltene i den nederste tværstang med stænger af den passende længde. De frigjorte bolte skal bruges til skråt at parre stativerne med skinnerne..
Brug af en port indebærer en øget fare, fordi en person altid er ved elevatoren. For at forhindre, at vognen bryder og falder, anbefales det at installere den enkleste jumbo-kasse med klatreudstyr nær den øverste blok..
