Sådan opretter du et varmeregister med dine egne hænder

Radiatorer, batterier er en del af det almindelige vandvarmesystem i ethvert hjem. Prisen er normalt ret høj, og nogle husejere overvejer at spare penge. Vores tipside fortæller dig, hvordan du kan lave dine egne opvarmningsregistre fra metalrør.

Varmeregisteret er et forholdsvis enkelt design af flere rørledninger, der kører vandret eller lodret. De er forbundet med hinanden af ​​jumpere. Registre er lavet af glatte stålrør, der kan være runde, rektangulære og firkantede. Nogle gange er de kombineret med hinanden, men normalt vælges rør med samme form til et register..

Rør til opvarmningsregistre kan ikke kun fremstilles af kulstofstål. Galvaniseret stål, rustfrit stål, aluminium, messing og kobber bruges også. Imidlertid er rør fremstillet af sådanne metaller dyrere, derudover er de meget vanskeligere at samle og behandle med dine egne hænder..

De enkleste registre, der kan laves uafhængigt af et profilstålrør, er tværsnit, og der kan kun være to sektioner såvel som spole i form af bogstavet S.

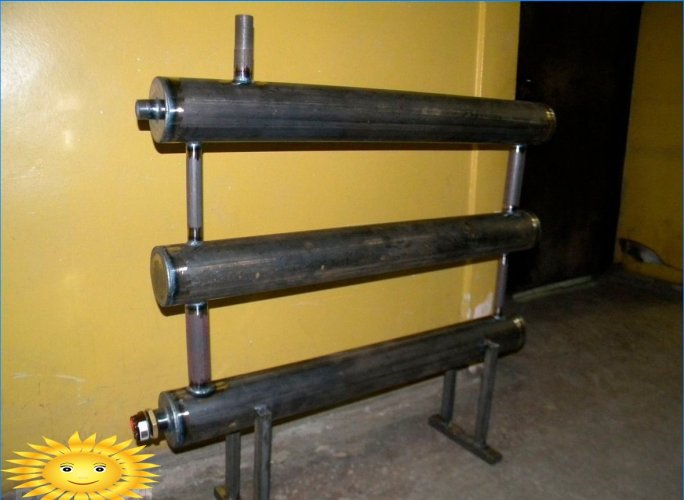

I snitregistre er sektioner af formede rør med stik i enderne placeret parallelt med hinanden. De er forbundet til hinanden ved hjælp af rør i et mindre tværsnit, hvilket sikrer, at registeret er fyldt med et kølemiddel fra begge sider.

Vigtig! Jo tættere på kanten af ​​profilrørets overgangshoppere er installeret, jo højere er varmeoverførslen i snitkonstruktionen.

Der er også springere i spoleregisteret, men de er døve og er kun nødvendige for at sikre stivheden i hele strukturen. Væsken strømmer gennem de S-formede rækker med buede rør..

Grundlæggende bruges profilrør med en diameter på 80 til 150 millimeter til at oprette opvarmningsregistre med egne hænder. Først skal du beregne, hvor mange sektioner generelt, og hvilken størrelsesspole du har brug for for at varme et bestemt rum. Vi giver dig et diagram, som professionelle designere kan kalde forenklet, men det vil passe til hjemmearbejdere..

Først beregner vi rumets volumen, husker formlen fra skolekursen: V = L * W * H, vi multiplicerer rumets længde, bredde og højde.

Nu skal vi finde ud af, hvor meget varme i W vi har brug for til dette rum:

Q_p.t= V * k * (T_ext-T_køje)

I denne formel V har vi rumets rumfang, k er væggens varmeoverførselskoefficient, T_ext Er temperaturen inde i bygningen, og T_køje – udetemperatur.

Vi beregner, hvor meget varme der sendes ud af et register:

Q_R= q * L * (1 – n)

Her betegner q varmefluxen fra hvert rør, der løber lodret eller vandret. Denne værdi er ca. 20-30 W / m. Under L menes længden af ​​registerrørene i meter og under n – koefficienten for uberegnede varmefluxer. For metalrør er dette tal 0,1.

Beregn nu bare antallet af registre: N = Q_p.t/ Q_R.

Vigtig! Afstanden mellem registerrørene påvirker dens varmeoverførsel. Føj 50 millimeter til profilrørets højde for at opnå den optimale afstand mellem strukturens rækker.

Ud over selve rørene til registeret har du brug for grenrør, en stålplade til stik, fittings (vinkler) samt bøjninger, der skal passe til det valgte rørs diameter. Glem ikke Mayevsky-kranen!

Vi anbefaler at bruge en cirkelsav til at skære røret til den ønskede størrelse. Glem ikke at du bliver nødt til at skære huller i sektionerne til tilslutning af jumpere, markér på forhånd, hvor de vil være placeret.

Alle metaldele er forbundet til hinanden ved hjælp af en svejsemaskine, for at give registeret et mere æstetisk look, skal det males med en speciel maling til radiatorer.

Vi indrømmer, at hjemmelavede opvarmningsregistre oftest bruges til opvarmning af garager, hjemmeværksteder, drivhuse og andre bryggers. Sådan design giver dig mulighed for at spare penge, men fabriksradiatorer bruges stadig oftere til boliglokaler..
