Indholdet af artiklen
- Indsæt kogepladen i bordpladen
- Ovnniche: grundlæggende krav
- Løsning af problemet med beskyttende jordforbindelse
- Strømkabelledning
- Elektrisk tilslutning
- Beskyttelsesforanstaltninger

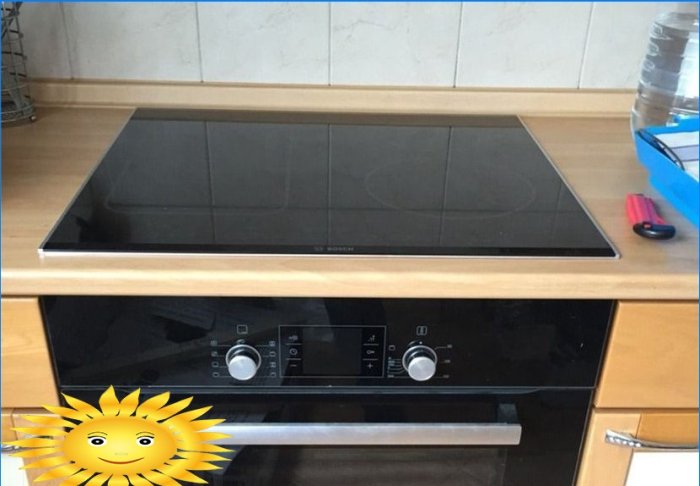

Forbindelsen mellem husholdningsforbrugere med høj effekt udføres efter temmelig strenge standarder. Når du installerer en elektrisk komfur, er korrekt kabelføring en nøgleingrediens for succes. Vi fortæller dig, hvordan du installerer og tilslutter din elektriske kogeplade og ovn korrekt og uden meget besvær..

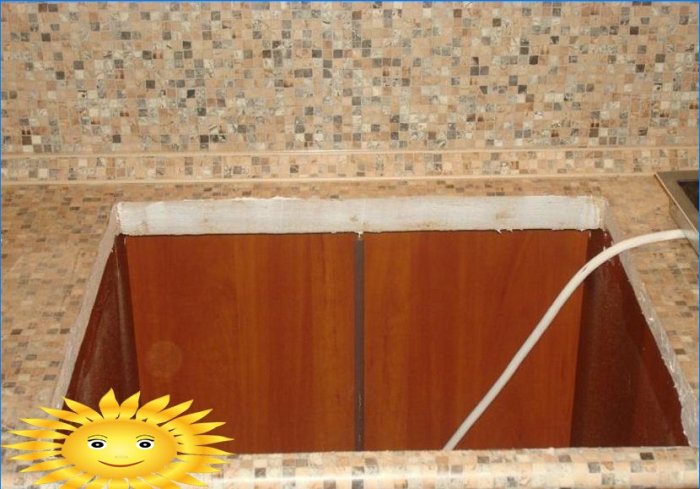

Indsæt kogepladen i bordpladen
Skiller kogepladestativet sig fra andre sektioner i køkkenudstyret? Ja, den største forskel er placeringen af husstrimlen ikke ved bagvæggen, men i midten af kassen. Desuden er stripens placering vandret, ikke lodret, forskudt fra overkanten med 10 mm. Dimensionerne på sektionen er ganske standard: 600×600, samlet dybde. Og alligevel skal den specifikke panelmodel være kendt, selv på headsetets designstadie: nogle af dem har meget ikke-standardmål.
Vi antager, at bordpladen allerede er rettet og fastgjort, og en sokkel er limet under forklædet. Det overvældende flertal af udstyr leveres med markeringsordninger eller en overheadskabelon. Vi overfører markeringerne til forsiden af bordpladen, tjekker korrespondance mellem størrelser og indrykk, og træk derefter skærelinierne med en vinkel. Det vil være en fejl at holde markeringer på bagsiden af bordpladen – når du skærer i denne position, trækkes en del af frontdækslet ud.

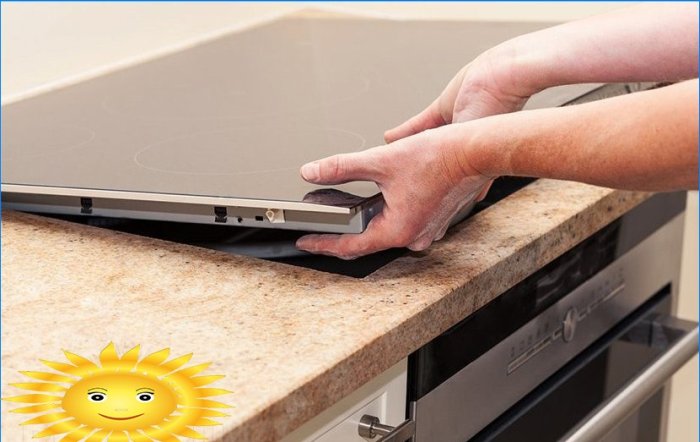

Vi prøver på panelet i den forberedte niche. Det går ikke under sin egen vægt – vi gør ikke en indsats, men vi ser på hvilket sted der ikke tillader det, og vi forfine det med en rasp. Panelet skal komme ind frit, det er ønskeligt, at selv i en tæt presset position bevarer det en lille bevægelse for justering. Den afskårne kant skal behandles med medium sandpapir og tyk belagt med silikone tætningsmasse, så spånpladen ikke trækker fugtighed.
Efter fuldstændig tørring limer vi tætningstapen fra sættet rundt om omkredsen. Hvis ikke, skal du påføre en tynd gennemsigtig silikone flagellum 1-2 mm fra kanten. Vi venter på, at det tørrer i ca. 10 minutter og sætter panelet, det skal presses ned med kraft, så silikonen deformeres efter behov. Sagen er lille – for at justere kogepladen visuelt langs forklæde, kant og mønster, skal du derefter rette den fra den forkerte side med almindelige “poter”.
Ovnniche: grundlæggende krav

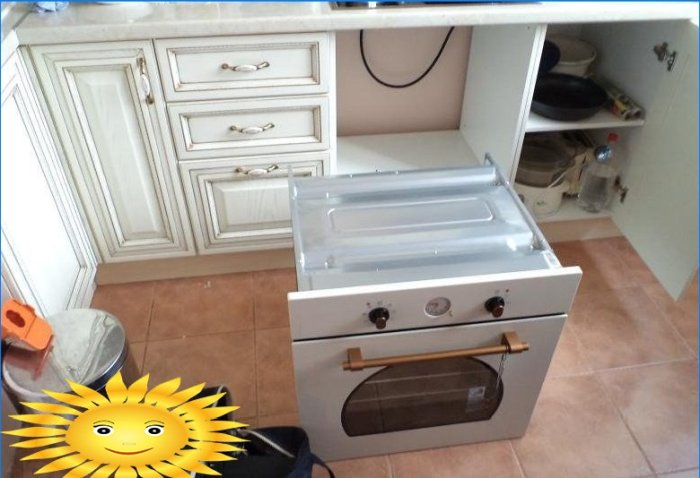

Den elektriske ovn kræver næsten ingen installation som sådan, du skal bare indsætte den i en forberedt kasse. Men her er den nøjagtige overholdelse af dimensionerne vigtig: fronten af skabet spiller rollen som en facade, derfor bør hullerne fra tilstødende fronter være tæt på det nominelle. Kassens bredde og højde (ikke niche) bestemmes af dimensionerne på skabets frontpanel: det er nok at tilføje 5 mm til dem.
I de fleste tilfælde vil du, som med kogepladen, modtage tegninger med de anbefalede dimensioner af skabsmøbler, som allerede har kvoter for ventilationshuller. Med hensyn til kassens bagvæg – den skal ikke være døv, afstanden mellem ovnkroppen og køkkenvæggen er mindst 40 mm. Der skal naturligvis ikke være nogen åben kommunikation på væggen..
Ovne er meget følsomme over for forvrængning, derfor kontrolleres modulets vandrette installation med et bobleniveau.
Løsning af problemet med beskyttende jordforbindelse
Alle elektriske apparater med en metalhus og kontrolelementer skal tilsluttes ved hjælp af et tretråds kredsløb. Dog er det kun nye bygninger, der kan prale af tilstedeværelsen af en beskyttelsesleder i stikkene, i de fleste lejligheder skal jordforbindelse udføres uafhængigt.
Det er nødvendigt at stramme den tredje ledning fra indkørselens hus ind i lejligheden. På trods af det faktum, at funktionerne af de neutrale og beskyttende ledere kombineres deri, er det stadig nødvendigt med en separat kerne for at undgå utilsigtet tilslutning igen, f.eks. Ved udskiftning af inputmaskinen.

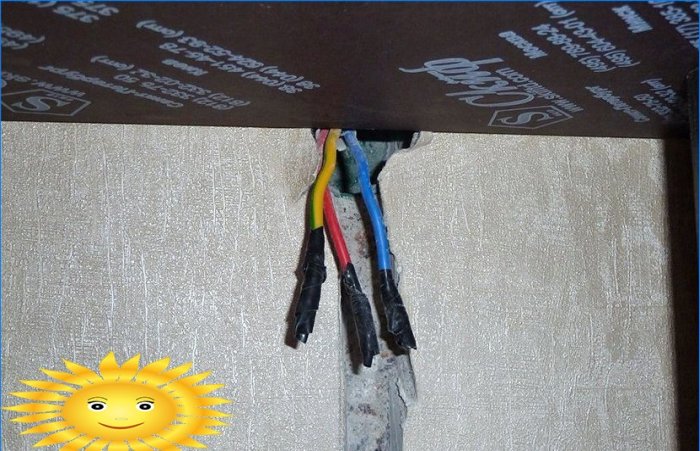

Strømkabelledning
Både komfur og ovn hører til kategorien af husholdningsforbrugere med øget effekt. For at forbinde dem er der brug for separate linjer, lavet med et VVGng 3×2.5 kabel. Det foretrækkes, at de blev lagt skjult, allerede før installationen af forklædet og installationen af køkkenenheden. Enheder med en effekt på mere end 4 kW anbefales at tilsluttes med et kabel med et ledertværsnit på mindst 4 mm2, Inledningskablet skal også forstærkes.
Som regel føres ledningerne til kogepladen og den elektriske ovn fra hovedtavlen, gruppelinier er ikke designet til en sådan belastning. Det vil være rimeligt at forbinde disse linjer og beskyttelsesanordninger ved at omgå introduktionsmaskinen.
Elektrisk tilslutning

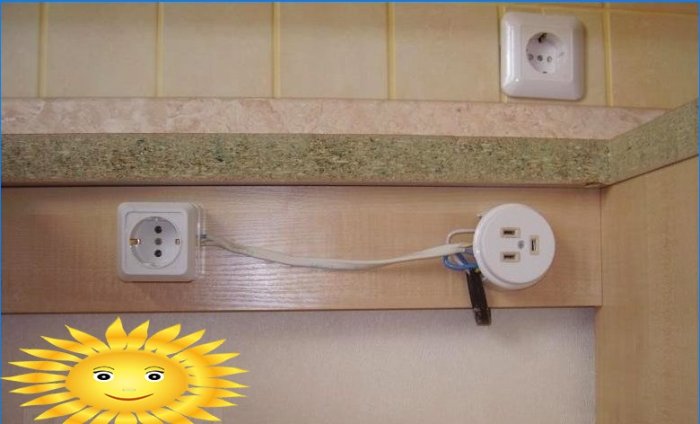

Den første tilslutningsmulighed involverer installation af stikkontakter og brug af standardstøbte stik. Desværre, selv med den angivne værdi på 16 A, svigter de fleste ventiler hurtigt på grund af svækkelsen af kontaktkæberne. Derfor er denne forbindelsesmetode fyldt med det faktum, at stikkontakten bogstaveligt talt vil smelte efter et par års drift..
Virkelig husstikkontakter af høj kvalitet til strømme fra 20 A og derover (driftsstrømmen for nogle VP’er kan nå 30 A) kan være vanskeligt at finde. Under alle omstændigheder kan du bruge industrikonstruerede stikpar, fordi de fleste producenter af udstyr ikke har garantibetingelser for ledningen og stikket..

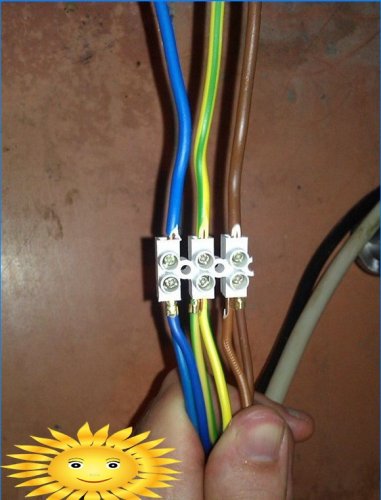

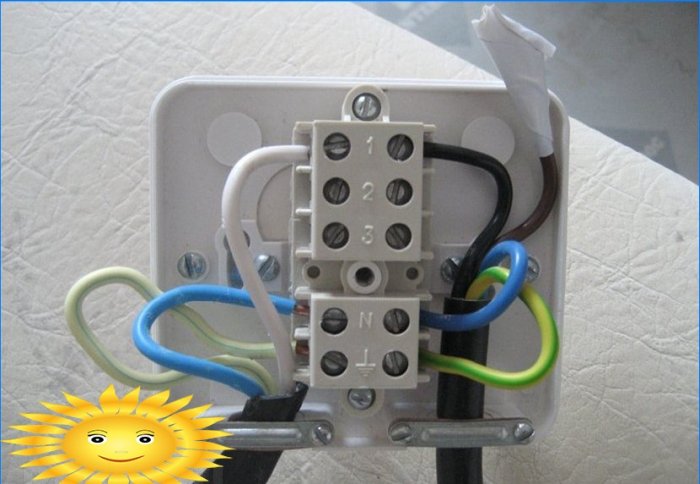

Hvis du skærer stikket helt ud, kan du placere en kompakt koblingsboks, hvor kablet kommer ud af væggen. I den er forbindelsen lavet på en skrueterminalblok, hvis kontakter er meget mere holdbare end de fleste stikkontakter. Hvis skabet og panelet er monteret i samme køkkenafsnit, kommer du forbi med kun en kasse.

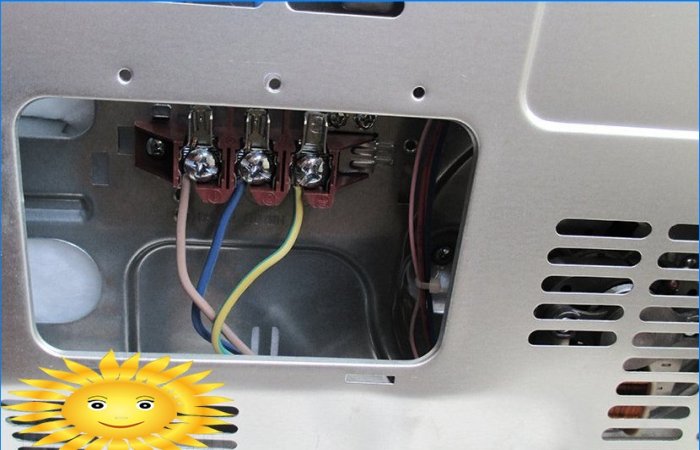

Naturligvis kan du undgå kabelforbindelser og efterlade en længere ende, der kan sættes direkte i indgangsterminalerne. De fleste producenter giver denne mulighed og anbringer ikke garantiseglinger på dækslet til det ønskede rum..

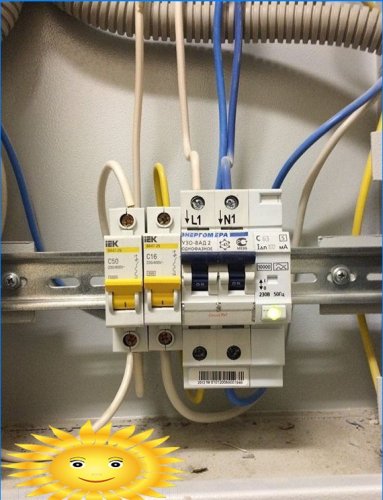

Beskyttelsesforanstaltninger
Forbindelsen af de linjer, der leverer kogepladen og ovnen, skal udføres med en ubestridelig installation af et antal beskyttelsesanordninger. Strømme fra 15 til 35 A til husholdningsnetværk betragtes som betydningsfulde, derfor er det bedre at opgive differentielle automatiske maskiner og tegne et diagram på to separate enheder.
Den første er en RCD, fortrinsvis af højest mulig kvalitet. Da der ikke er andre forbrugere på linjen, kan du vælge enheder i kategorien øget følsomhed – ca. 10 mA. Den tilladte strøm skal naturligvis svare til belastningen.
Da belastningen af sådant udstyr ikke har en reaktiv komponent, og der ikke observeres nogen hastighedsstrømme, når de tændes, er maskinerne med “A” -koblingsegenskab optimale som de mest følsomme.
Nogle eksempler på moderne teknologi har digital kontrol og et instrumentbord. Sådanne anordninger er meget følsomme over for spændingsstød, så der skal gives tilstrækkelig beskyttelse (i form af overspændingsbeskyttelsesanordninger)..
