Indholdet af artiklen
- Administrative og juridiske spørgsmål
- Luftforbindelse
- Indkørsel til indkørsel
- Tæller placeringsindstillinger
- Valg og placering af indledningskablet
- Tilslutning af kablet til måleren og ASU
Når du organiserer strømforsyningen til et hus eller en lejlighed, er det meget vigtigt at beregne og montere input korrekt. Holdbarheden af hele det elektriske netværk og sikkerheden i dets drift afhænger af overholdelsen af kravene i PUE på dette trin, derfor vil vi i artiklen give de grundlæggende installationsregler og tilslutningsmuligheder.
Administrative og juridiske spørgsmål
For at oprette forbindelse til det elektriske netværk, skal boligejeren have tilladelse fra strømforsyningsorganisationen, hvilket ofte medfører mange bureaukratiske forsinkelser. Grundlaget for udstedelse af en tilladelse er et internt strømforsyningsprojekt (IPP), der indeholder en komplet beskrivelse af det elektriske hjemlige netværk med en omhyggelig genberegning af antallet af strømaftagere, deres strøm og driftsform. Baseret på dette bestemmes mængden af tildelt strøm og forbrugsgrænsen for fremtidig forbindelse.
I overensstemmelse med PVE bestemmes tekniske betingelser (TU), der regulerer forbindelsesmetoden, tekniske aspekter og krav, som kunden skal opfylde. For eksempel, hvis afstanden fra bygningen til den nærmeste understøtning af en luftledningsoverførselsledning overstiger 25 m, vil det være nødvendigt at installere en anden betonstang eller rørstøtte.
Tilslutningsarbejder kan udføres af et RES-team eller en tredjepartsentreprenør med en passende licens. Når man bygger et nøglefærdigt hus, har hovedentreprenøren ofte passende godkendelser, men inddragelse af tredjepart kræver en godkendelsesprocedure og udarbejder en udførelse af et udført arbejde. På den anden side er tildeling af arbejde til installatørerne i distributionszonen et ekstra skøn, og det er slet ikke et faktum, at prisen på installationsarbejdet vil være mindre.
Luftforbindelse
Oftest bruges en selvbærende isoleret ledning (SIP) med en levetid på ca. 30 år til at forbinde fra luftledninger. Hovedproblemet er, at den selvbærende isolerede ledning kun bruges til gadeudlægning. På trods af sin høje slidstyrke har denne ledning vanskeligheder med varmeafledning, og det er derfor forbudt at montere den i vægge og loftsrum samt stramme den til et bølgepaprør. På den ydre væg lægges den selvbærende isolerede ledning langs specielle fastgørelseselementer, der standardiserer den obligatoriske afstand på 6 cm.

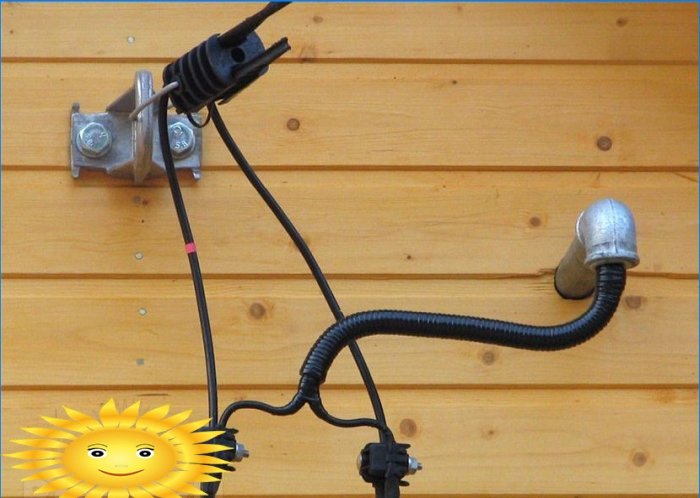

1 – SIP-ledninger; 2 – fastgørelse af den selvbærende isolerede ledning til huset; 3 – kabelindtræden i huset gennem en ærme
I stedet for en selvbærende isoleret ledning er det tilladt at bruge et kabel ophængt på et kabel i en beskyttende kappe eller med en flettet stålkerne. Kablet trækkes mellem understøttelsen og tagets ryg; på det sted, hvor lederen passerer til væggen, er nødvendigvis slap. Ligesom selvbærende isoleret ledning kan et kabel på et kabel være uacceptabelt set fra et æstetisk synspunkt, og for at bevare facadens udseende bruges en underjordisk udgave.
At lægge kablet i jorden er en mere besværlig og kostbar måde at organisere inputen på. Du har brug for mindst 14 meter mere kabel, plus det er bydende nødvendigt at bruge et polyethylenrør som en beskyttende kappe. Udførelse af jordarbejder kan i nogle tilfælde kræve godkendelse af tilstedeværelsen af underjordiske forsyningsselskaber, og dette er et ekstra spild af tid og penge.
En alternativ mulighed er at lægge en luftledning til rørstativet, som måleenheden er fastgjort på, og lægge det interne strømforsyningskablet på enhver bekvem måde. I dette tilfælde er der ingen specifikke krav til målerens placering, det vigtigste er, at inspektøren har fri adgang, og måleenheden er placeret i et beskyttet område.
1 – rørstativ; 2 – målebræt; 3 – underjordisk trådlægning
Indkørsel til indkørsel
Beboere i lejligheder er derimod lettere at organisere strømforsyningen. Det er nok at lægge kablet langs væggen og beskytte det med en plastkasse eller bølgekappe. Hvis der er adgang til gulvpladen, er det bedre at medbringe kablet med det samme ved at bore et hul modsat den frie tekniske brønd. Kabellængden skal være tilstrækkelig til tilslutning til terminalens række, men samtidig er der en løkke med en længde på 50–70 cm tilbage.
Energiforsyningsorganisationen behøver ikke at blive informeret om udførelsen af disse arbejder, men spørgsmålet om støv, støj og anbringelse af kommunikation langs væggene i indgangen bør aftales med repræsentanter for boliger og kommunale tjenester og huskooperativet. RES har en særlig procedure til at skifte forbrugere til et nyt input. Elektrikeren udfører alt arbejde inden for få timer, og inspektøren for energisalg accepterer doseringsenheden og forsegler den. Du er bare nødt til at skifte til introduktionspanelet i din lejlighed.
Tæller placeringsindstillinger
De største vanskeligheder for elforbrugere opstår, når en doseringsenhed placeres i et hus eller en lejlighed. I dette tilfælde skal kablets passage gennem hver væg og dets ledninger i rillerne dokumenteres i form af skjult arbejde, så det er usandsynligt, at det vil være muligt at udføre den elektriske installation selv.
Hvis måleren er installeret på husets facade, bringes den selvbærende isolerede ledning direkte ind i regnskabskassen. Hvis det kræves at føre et input ind i bygningen, passerer de ved hjælp af gennemboringsklemmer fra ledningen til kablet. Repræsentanter for energisalg er typisk ekstremt negative til eventuelle pauser i linjen til måleren, så begge klemmer skal placeres i en vandtæt kasse, hvor låget er huller til montering af tætninger. Inspektøren vil være tilfreds med denne mulighed, og han vil ikke insistere på installation af ledninger, der overtræder brandsikkerhedsregler.
Kabelpassagen gennem den udvendige væg udføres ved hjælp af en hylse af stål eller polyethylen. I træhuse skal kablet anbringes i en solid stålkappe op til indgangsfordelingsenheden (ASU). Enden af skallet eller røret, der bringes ud på gaden, vippes lige ned for at beskytte det mod at falde inden i dråber af skråt regn.
Valg og placering af indledningskablet
Kvalitet på kabelprodukter bestemmer bøsningens levetid. Det er tilladt at udelukkende bruge kobberkabler VVGng eller VVGngd. Hvis du vil oprette forbindelse til et enfaset netværk, skal du bruge et to-core-kabel og til et trefaset netværk skal du bruge et fir-core-kabel. Den neutrale kerne af sidstnævnte kan have et mindre tværsnit (markering + 1x). Ved tilslutning fra indkørslen kræves en ekstra leder til den beskyttende leder.
Tværsnittet af kabelkernerne afhænger af belastningen, men det anbefales ikke at bruge kabler med kerner mindre end 2,5 mm2. Hvis den nominelle belastningsstrøm overstiger 27 A, skal lederens tværsnit være mindst 4 mm2, og med en strømværdi over 34 A – mindst 6 mm2. Tværsnittet af den beskyttende leder må ikke være mindre end 4 mm2.
Tilslutning af kablet til måleren og ASU
En automatisk eller differentiel automatisk enhed, der er installeret i begyndelsen af hovedkortets elektriske kredsløb, kan fungere som en indgangsfordelingsenhed. På dens klemmer er der et punkt med maksimal elektrisk effekt i hele netværket, så lederne skal strippes med 15-20 mm og rulles ind i en løkke for mere pålidelig kontakt.
Hvis forbindelsen til måleren foretages uafhængigt, fjernes kabelkernerne med 25–30 mm og indsættes i hullerne i terminalrækken, stram med to skruer. I en enfaset meter er fasetråden forbundet til klemme 2, nultråden til klemme 4. I en trefasetæller fjernes liniespændingen ved klemmer nr. 2, 4 og 6, er nullederen forbundet til en af de to ekstreme højre terminaler. Forbindelsesarbejde udføres, før indgangen tilsluttes til kraftoverførselsledningen.
