Sådan foretages de rigtige ledninger i huset: planlægning af elektrisk arbejde

Indholdet af artiklen

• Henvisningsbetingelser – udgangspunktet for design
• Oprettelse af et skematisk diagram over strømforsyning
• Vi laver arbejdstegninger
• Vi bestemmer måderne til at lægge kabler på
• Vi tæller strømkablet
• Vi planlægger et tavle
• Vi planlægger installation af elektriske ledninger

Artiklen er beregnet til den gennemsnitlige bygherre, der er forundret over evige spørgsmål: hvor man skal starte denne komplekse og uforståelige elektriker, hvordan det hele vil ske, hvornår man kan starte, hvor man skal se, hvem man skal invitere …

Arrangementet af elektrisk kommunikation er det vigtigste trin i opførelsen af ​​et privat hus. Det er helt åbenlyst, at det er umuligt at starte installationen af ​​elektriske ledninger uden detaljeret design, og denne erklæring gælder ikke kun bygninger under opførelse, men også dem, der er under genopbygning og større reparationer. Kvaliteten af ​​planlægning og udførelse af elektrisk arbejde afhænger ikke kun af funktionaliteten af ​​alle flygtige enheder og husholdningsapparater, men også af menneskers sikkerhed. Ejeren er som ingen anden interesseret i omhyggelig forberedelse, så det er ikke værd at spare tid eller penge her..

Den mest optimale løsning ville naturligvis være at bestille et projekt fra en specialiseret organisation, især da veludviklet dokumentation vil hjælpe roligt med at føre en samtale med Rostekhnadzor og forretningsenheder og starte anlægget i drift. Strømforsyningsprojektet er det eneste dokument, ifølge hvilket elektrisk installation kan udføres, og dets hovedformål er at sikre sikkerheden og effektiviteten af ​​ledningerne allerede i udviklingsstadiet. Faktisk er dette en hel pakke med dokumenter, der indeholder den fulde mængde nødvendige oplysninger:

• ledningsdiagrammer, karakteristika for ledere;
• installationsmetoder og tilslutningstyper af alle elementer;
• angivelse af alt udstyr, kundespecifikation;
• placering og funktioner i kabletilbehør;
• belastningsberegninger …

Selv hvis ejeren af ​​hjemmet har henvendt sig til fagfolk, skal han give ingeniørerne en teknisk opgave, hvilket betyder, at han først skal sortere mange problemer på egen hånd. Nu vil vi ikke forsøge at lave et “officielt” elektrisk projekt til et landsted på egen hånd, men vi vil forsøge at skitsere alle hovedpunkter, hvis systematisering vil hjælpe dig:

• kompetent besvare spørgsmål fra designere;
• beregne den krævede kapacitet, omfordele begrænsede energiressourcer;
• planlægge rækkefølgen af ​​elektrisk arbejde og synkronisere dem med generel konstruktion;
• forudsige dine udgifter;
• kompetent inspicere lejede specialister, eller gå selv i arbejde.

Generelt er vores opgave fuldstændigt at fjerne muligheden for ubehagelige overraskelser og at holde alt under vores kontrol i enhver situation..

Henvisningsbetingelser – udgangspunktet for design

Konventionelt er strømforsyningen til et landsted opdelt i tre hoveddele: ledninger i en boligbygning, organisering af kommunikation på gaden, forbindelse mellem udhus. Hver af disse retninger skal overvejes separat og have sit eget elektriske kredsløb, egne arbejdstegninger. For at løse dette problem skal du indstille dig selv (eller designerne) til en teknisk opgave. Dette er den indledende plan, der viser alle strømforbrugere i huset og udhus, belysningsanordninger, forenklede kommunikationsruter. Som regel er forberedelsen af ​​forretningsbetingelserne et resultat af designeren, kundens og entreprenørens fælles arbejde, der udfører det elektriske arbejde..

At udarbejde en teknisk opgave og et projekt på det giver mulighed for:

• tage hensyn til alle punkter på elektriske terminaler, så hvert husholdningsapparat eller enhed er forsynet med strøm;
• placere stikkontakter og kontakter i praktisk at bruge og koblingsbokse på steder, der er tilgængelige til service;
• beregne det samlede strømforbrug.

Vi skal først oprette separate tegninger af hver etage i huset og hvert rum, hvor alle skillevægge, dørblokke med åbningen af ​​lærredet, møbelelementer, store stationære apparater (tv’er, computer, elektrisk pejs, køleskab, interne blokke af opdelte systemer, kedel, jacuzzi vises) etc.). En forudsætning er forbrugernes binding til de lukkede strukturer, derfor skal du enten færdiggøre konstruktionen af ​​interne skillevægge, eller lave en nøjagtig og endelig layout af layoutet direkte på anlægget og bestemme niveauet for det færdige gulv. Først efter dette kan du foretage målinger og lave komplette planer for lokalerne, hvor vi vil markere alle konklusioner, hvert afsæt, switch, lampe.

Der lægges særlig vægt på lavt aktuelle netværk – højfrekvent tv, internet, videoovervågning, bevægelses- og tilstedeværelsessensorer, stationære lydsystemer.

I nogle tilfælde er der tegnet lokale tegninger til knudepunkter, der er specielt indlæst i design og elektrisk plan (betonvægge, lofter i flere niveauer i separate rum).

Et meget vigtigt punkt. For den rigtige forberedelse af den tekniske opgave er det nødvendigt at have pas fra alle de største forbrugere, dette er den eneste måde at få pålidelige oplysninger om produkternes dimensioner, hvordan man tilslutter dem, strøm osv. For eksempel er det værd at vide på forhånd, hvor mange skiftestillinger lysekronen har i stuen (bestemmer antallet af årer leder) eller for eksempel specifikationen af ​​kogepladen (bestemmer kabeltværsnittet, terminalenes type og placering).

På dette tidspunkt er det nødvendigt ikke kun at tage sig af intern kommunikation. Vi må ikke glemme alt om: pumpestationer; rengøringssystemer, aircondition, ventilation; gadebelysning og udendørs stikkontakter; anti-icing systemer til tagrender, trin; styrings- og automatiseringssystemer; standby / autonom strømforsyning.

Når alle forbrugere er kendt, beregnes den samlede belastning ved blot at tilføje kapaciteterne. Hvis de tildelte energiressourcer ikke er nok, er det nødvendigt at revidere husets komplette sæt for at vælge mere økonomiske enheder. Som en sidste udvej kan du fortsætte udviklingen af ​​projektet og på det grundlag anmode om en større grænse fra elleverandøren.

Baseret på referencebetingelserne kan du oprette en liste over de nødvendige stik, switches, multi-post frames. Vi anbefaler, at du opretter en generel liste over produkttyper og flere små lister til færdiggørelse af hvert værelse..

Vi bemærker endnu en gang, at den tekniske opgave ikke kan udarbejdes ved bordet, mere end halvdelen af ​​dette arbejde udføres af husejeren “i marken” – med et målebånd i hænderne og hele familien på skulderen.

Oprettelse af et skematisk diagram over strømforsyning

Det skematiske diagram er en meget vigtig og meget kompleks del af projektet, der er udviklet af specialisterne i elektriske laboratorier. Dette dokument er grundlæggende for planlægning og udførelse af elektrisk arbejde, når man udarbejder arbejdstegninger.

Vores opgave er at skabe en forenklet strømforsyningsordning, der hjælper os med at se det samlede billede af strømforsyningen derhjemme. Faktisk kan det være en visuel tegning, en tegning med symboler, der ligner et træ med en rod i form af et hovedtavlebord og grene, der ender i separate sokler eller lamper. Bagagerummet er motorvejen, hvor grenene er adskilt – disse vil være yderligere skærme eller kryds (kryds) bokse. Kabler, der fører fra brættet til enheden direkte, kan bankes ud af det generelle lærred. Du kan inkludere afbrydere og reststrømsenheder i kredsløbet, så ser det sådan ud:

Hvis husets elektriker er meget kompleks, er det fornuftigt at lave et strømkredsløbsdiagram og dit eget kredsløb til belysning, da de altid opdrættes separat i huset.

Hvis hytten drives af tre faser, laver vi tre forskellige ordninger. Samtidig skal belastningen fordeles jævnt på hver af faser – til proportionalt grupperede enheder og enheder for at opnå en balance mellem magten på grundlag af den tekniske opgave (forbrugerkapacitet).

Vi laver arbejdstegninger

Arbejdstegningen er et dokument, hvorefter elektrikeren på stedet udfører kablingen. Hvis projektet er mere fokuseret på at retfærdiggøre valget og blive enige om visse tekniske løsninger, er arbejdsdokumenterne beregnet til gennemførelse af dette projekt. Dette er en hybrid af tekniske specifikationstegninger og et skematisk diagram. En arbejdstegning udvikles på grundlag af et teknisk design og med nøje overholdelse af PUE-kravene.

Her har du brug for maksimal detalje for hvert værelse, undertiden skaber de deres egen arbejdstegning til en bestemt væg. Separat er det nødvendigt at afbilde arbejdsplanplanen, der viser motorveje og indgange til specifikke værelser.

Hvad skal angives på tegningen:

1. Blypunkter med henvisning til vægge, gulv, loft; enkelt- og flerpunktsstik; afbrydere, lamper.
2. Linjerne viser, hvilke belysningsgrupper en bestemt switch-nøgle er ansvarlig for..
3. Placeringer af koblingsbokse og bagagerum, gruppeskærme.
4. Stier af ledninger.
5. Brand og tværsnit af ledere.
6. Tilslutning af en gruppe til en eller anden fase.
7. Arrangering af lavstrømskredsløb.

Eksempel på belysningslayout

Et eksempel på et layout af forretninger

Glem ikke at angive det nøjagtige navn på det rum eller enhed, som planen blev lavet til.

Når du laver en arbejdstegning, skal du anvende farvemarkering, mærke grupper og individuelle forbrugere med tal, noter og forklaringer. Netværkets linjer tegnes på planen med tykkere linjer end til tegning af bygningens elementer og stationært udstyr. Antallet af ledere i en linje er angivet med korte skrå serifstrøg direkte på den. Der er et almindeligt accepteret sæt af konventioner såvel som etablerede krav til antal og inskriptioner, der bruges i elektriske tegninger. De vises i GOST 21.614–88.

Vi bestemmer måderne til at lægge kabler på

Afhængig af bygningens struktur og typer af finish er det nødvendigt at tage stilling til metoderne til at lægge kablerne. For et privat hus er der to hovedmuligheder:

• efter køn
• på loftet

Kabelføring i gulvet er mulig, hvis afretningen endnu ikke er hældt. Metoden har en række fordele, blandt hvilke der kan noteres et mere økonomisk forbrug af kabler. Loftmontering er mulig, hvis der anvendes ophængede konstruktioner. Denne mulighed for ledningsføring tillader sikker boring af gulve under fremtidige generelle byggearbejder, hvilket gør det muligt at udføre installation uanset gulvets type og tilstand. Til træhuse bruges ofte ledninger i kanaler eller på isolatorer, inklusive langs vægge.

Opmærksomhed! Det anbefales at udføre lavstrømskommunikation separat fra strømforsyningen..

For at vælge den rute, der skal følges for hver linje, skal du:

• gennemføre en grundig undersøgelse af bygningens struktur og tekniske tilstand
• planlægge måder at undgå / krydse forhindringer og teknisk kommunikation;
• udvikle måder at gå til forskellige værelser / gulve / udenfor.

Det er her vigtigt at huske, at al elektrisk kommunikation uden undtagelse skal dreje i rette vinkler med en moderat bøjningsradius. Ledningens nedstigning fra loftet eller ledninger fra gulvet til væggen skal udføres strengt lodret. For mere information om installationstyperne og reglerne for udførelse af kabelarbejde, se artiklen “Sådan placeres sikkert og sikkert elektriske ledninger”.

Vi tæller strømkablet

Nu hvor vi har den nøjagtige placering og specificitet af kraftpunkterne, kommunikationsruterne er blevet bestemt, er der truffet en beslutning om lægningsmetoden, der er et skematisk diagram og en arbejdstegning på hånden (hvilket betyder, at vi ved, hvor koblingsbokse vil være, og hvilke forbrugere der er drevet fra dem) – vi kan nøjagtigt beregne den krævede mængde for hver kabeltype.

I et privat hus skal der være jordforbindelse – derfor skal der anvendes en tre-kernetråd med en blød kobberleder i dobbeltisolering. For stikkontakter er ledninger med et ledertværsnit på 2,5 mm egnede², 1,5 kvadrater bruges til belysning, til kraftfulde forbrugere (med forbindelse til terminaler) og powering mellemplader (etage, til individuelle bygninger), ofte bruges 4 mm kabler² eller endda 6 mm². Bemærk, at følgende forbrugere traditionelt er forbundet direkte til skjoldene ved at omgå kasserne:

• ingeniørenheder og -systemer (pumpestationer, klimaanlæg, opvarmede gulve, rengørings- og anti-icing-systemer);
• kraftfulde husholdningsapparater (ovn, kogeplade, kedel, vaskemaskine, opvaskemaskine, el-kedler og varmeapparater).

Ved hjælp af et målebånd måler vi længden af ​​hver leder:

• fra skjoldet til terminalboksen;
• fra bestyrelsen til forbrugeren (med direkte forbindelse);
• fra kassen til strømforbrugeren, til kontakten, til belysningsanordningen.

Det er nødvendigt at tage hensyn til forsyningen af ​​ledninger til udgang fra vægge og koblingsbokse – fra 15 til 25 cm, og levering af ledninger nær det elektriske panel – op til 1 meter (med et stort antal ledninger skal nogle af dem køres ind i kassen nedenunder og nogle ovenfra).

Vi laver en liste over alle ledninger til hvert rum, giver gruppen eller enheden navn i numre, udpeger dem i overensstemmelse med de markeringer, der er angivet i arbejdsudkastet. Arbejdet virker unødvendigt og kedeligt, men det skal stadig gøres under forberedelses- og kabelfasen..

Når vi opsummerer indikatorerne, får vi behovet for forskellige typer kabel- og ledningsprodukter. De samme tal viser, hvor meget du har brug for for at købe beskyttende korrugering, isoleringsrør eller kabelkanaler..

Vi planlægger et tavle

Som vi allerede har sagt, kan der i et privat hus være flere skjolde, dette er den vigtigste input-distributionsenhed såvel som forenklede afskærmninger til gulve og hjælpebygninger. Hver af dem er samlet efter omtrent det samme princip, indeholder et lignende sæt elementer.

Antallet af installationselementer her kan være meget forskelligt, men du skal altid foretrække bokse med flere ekstra “pladser”.

For et arrangement af afskærmning af høj kvalitet, skal deres design nøje udarbejdes. Til dette oprettes et specielt ledningsdiagram for hver input-distributionsenhed. Proceduren er som følger:

1. Oprettelse af en liste over alle indgående ledninger.
2. Vi angiver belastningen og den maksimale strøm for hver af dem.
3. Vi vælger den passende afbryder til alle listeelementer.
4. For flere grupper af forbrugere vælger vi reststrømsanordninger, men den brandforebyggende RCD er installeret på hele systemet.
5. Vi tegner en fungerende tegning.
6. Udarbejdelse af en liste over nødvendige beskyttelsesanordninger og tilbehør.

Eksempler på elektriske paneldiagrammer:

1 – introduktionsmaskine; 2 – tæller; 3 – nul bus; 4 – jordforbindelse; 5–9 – Differentialautomater; 10 – belysningsmaskine

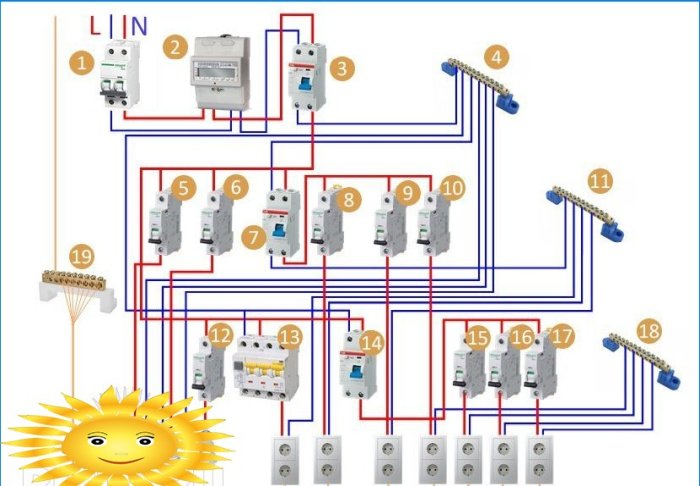

1 – introduktionsmaskine; 2 – tæller; 3 – brandforebyggende RCD; 4 – almindelig nul-bus; 5, 6, 12 – belysningsmaskiner; 7 – RCD for forbrugere 2, 3, 4; 8, 9, 10 – maskiner til forbrugere 2, 3, 4; 11 – yderligere nul-bus; 13 – differentiel maskine; 14 – RCD til kredsløb 5, 6, 7; 15, 16, 17 – maskiner til forbrugere 5, 6, 7; 18 – yderligere nul-bus; 19 – jordforbindelse (ledere fra belysning kan også komme hit)

Opmærksomhed! Skift af lavstrømnet kan ikke udføres i strømpaneler, separate bokse skal bruges til dem.

Vi planlægger installation af elektriske ledninger

Hovedopgaven i dette trin er at koordinere arrangementet af strømforsyning med andre byggearbejder. Det andet punkt er logisk at organisere installationsprogrammets aktiviteter; optimere processerne med levering af materialer ved hjælp af specielle værktøjer og enheder; korrekt forberede arbejdspladsen.

Elektrisk arbejde begynder på scenen med produktion af uslebne generelle konstruktionsoperationer, som regel parallelt med dem. F.eks. Foretages kablingen på gulvet, før afstrygningen monteres, men på de vægge, der er pudset, vil det være mere rationelt at afslutte den ru finish, skære rillerne – derefter tråd ledningerne og fastgør stikkontakterne. Ved beklædning af vægge og lofter med rammer, lægges kablerne før installationen af ​​beklædningen og forbliver i hulrummet, og derefter skæres huller til installationsbokse ud og enderne trækkes ud. Åben ledningsføring udføres over finish. Mekanismerne til ledningsudstyr monteres efter hovedmaleriet og overfor værker; stel af stikkontakter og kontakter, belysningsarmaturer er installeret efter finish.

Elektrisk arbejde er det mindst mekaniserede i konstruktion, men nogle aspekter kan optimeres. For eksempel kan du bestille en komplet inputdistribueringsenhed, der er fremstillet fra fabrikken, udføre et antal forberedende arbejder på forhånd (mærkning, klipning og markering af kablet, træk lederne ind i den beskyttende korrugering, lavet strober, montering af linse-fastgørelseselementer på stedet, installation af installationsbokse, stripping og krympning af enderne). Mange af disse job kan outsources til mindre kvalificeret personale..

Ved kapitalkonstruktion pendles målte ledninger fra en kasse på en speciel forberedelseslinje, og derefter trækkes de til installationsbokse (nodemetode). Den anden mulighed er “stråle”, når et elektrisk installationsprodukt er tilsluttet den forberedte ledning (klippet, strippet og klemt) på stativet, og derefter trækkes kablet til koblingsboksen. I lavhøjet individuel konstruktion på grund af den relativt lille mængde arbejde er disse operationer ikke genstand for industrialisering, men alle af dem skal udføres i overensstemmelse med de nuværende lovgivningsmæssige dokumenter, såsom PUE eller SNiP 3.05.06–85 “Elektriske apparater”.

I et privat hus er det nødvendigt at manipulere for at organisere input. Udvikleren har en masse spørgsmål om arrangementet af jordforbindelse. Vi viser trinene i installationen af ​​det “interne” i kronologisk rækkefølge (nogle operationer kan udføres samtidig), for hjælpebygninger og gade forbrugere ændres rækkefølgen af ​​deres implementering ikke:

1. Markering af placeringen af ​​installationsprodukterne og stierne for linjerne.
2. Skæring af riller og nicher til installation og distributionskasser, klargøring af kanaler.
3. Gør passager til forskellige værelser.
4. Installation af kasser, stikdåser, kasser til ASP.
5. Klargøring af kabler til installation.
6. Ruter og fastgør strømkabler langs deres ruter, markerer ledere.
7. Installation af belysningskredsløb.
8. Layout af lavt aktuelle netværk.
9. Forberedelse, omskiftning af ledere i koblingsbokse.
10. Montering af tavler, omskiftning.
11. Systemundersøgelse.
12. Installation af ledningsmekanismer.
13. Anden kontrol, idriftsættelse.
14. Installation af facader til stikkontakter og kontakter.
15. Installation og tilslutning af belysningsanordninger, husholdningsapparater.
16. Tilslutning af forskellige strømforsyninger, autonome strømforsyningsanordninger og ATS.
17. Tilslutning af lavstrømforbrugere (antenner, brand- og sikkerhedssensorer, routere og modemer, elementer i lydsystemer).

Sådan så vi planlægningen af ​​arbejdet med design og installation af elnet i et landsted. Selvfølgelig var vi ikke i stand til at dække alle nuancer, men vi håber, at du var i stand til at samle nogle nyttige oplysninger. I efterfølgende publikationer fortsætter vi med det “elektriske” emne.
