Konstruktionen af et opvarmningsnetværk er en proces, der har mange vigtige punkter. Når du har studeret det foreslåede materiale, vil du være i stand til at kontrollere installationssekvensen, vurdere rigtigheden af arbejdet og lære om hovedpunkterne i byggekontrakten.
Inden du beskriver detaljeret processen med udførelse af byggearbejder, skal du tage nogen tid at indgå en byggekontrakt og vælge et passende byggefirma.
Minimumskrav til et byggefirma:
- Tilgængelighed af serviceudstyr (gravemaskine, kran, lastbiler).
- Tilgængelighed af specialister (svejser, elektriker).
- Tilstrækkelig arbejdsstyrke.
- Længe ophold på markedet for byggeservices.
Hvis virksomheden ikke engang svarer til et af punkterne, er det næsten umuligt at udføre arbejde med installation af et varmeanlæg. Henvisninger til indgåelse af en underleverandøraftale er ikke en undskyldning – det vil være billigere og lettere at arbejde direkte uden formidlere.
Krav til en byggekontrakt:
- Genstand for kontrakten.
Denne artikel skal skrives på en sådan måde: “Entreprenøren påtager sig at udføre bygge- og installationsarbejde på projektet” PROJECT NAME “. En sådan formulering udelukker amatøraktiviteter på webstedet, og enhver afvigelse fra den originale version er let at bevise for retten.
- Udførelsesperiode.
Sommerperioden, slutningen af foråret, begyndelsen af efteråret er velegnet til opførelse af et varmeanlæg. Årsagen hertil er en markant stigning i kompleksiteten af arbejdet om vinteren, stigningen i omkostningerne og umuligheden af at gennemføre nogle foranstaltninger, f.eks. En sammenbinding af en rørledning under opførelse til en eksisterende. Hvis man om sommeren kan stoppe forsyningen af varmt vand til forbrugerne et stykke tid, svarer manglen på varmebærer hos abonnenterne efter starten af fyringssæsonen til en ulykke. At opdele fristen i etaper og fastlægge arbejdsplanen i kontrakten er den bedste mulighed.
- Belønning.
I dette stykke skal det ud over det maksimale beløb bemærkes muligheden for at overføre et forskud. Hvis der er behov, sørger de for en trinvis betaling for arbejdet, men den fulde overførsel af midler skal kun ske efter alle test og idriftsættelse af anlægget.
- Ansvar, garantier, sanktioner.
Når du designer disse sektioner, skal du ikke være begrænset til henvisninger til lovgivning. Garantiperioden foreskrevet i kontrakten i 5 år eller betaling af en bøde for for sent forpligtelser bliver yderligere garantier for anstændighed fra begge parter. Glem ikke udtrykket “Betaling af straf eller bøde fritager ikke parterne fra deres forpligtelser”.
Kundens arbejde bør ikke slutte med underskrivelsen af en kontrakt med et passende firma. Hver fase kan være, og i nogle tilfælde er det nødvendigt at kontrollere. At overveje alle metoder til lægning af rørledninger er en lang og ikke meget nødvendig sag. Lad os for eksempel tage den mest populære måde – lægning uden kanaler. Det er ved denne rørlægning, at de fleste fejl opstår, som derefter påvirker både de endelige omkostninger ved konstruktionen og let betjening. Det mest egnede gravemateriale til konstruktion uden kanaler og tunneler i dag er forisolerede rør (PI-rør). Tilstedeværelsen af et online fjernovervågningssystem tilføjer installation og omkostninger til installationen, men hvis den er korrekt samlet, forenkler vedligeholdelsen i høj grad..
PI-rør er af følgende struktur: stålrør – et lag af polyurethanskumisolering med ledninger i det operationelle fjernbetjeningssystem, der er placeret i det (mindst 3) – en polyethylenrørkappe. Til udendørs lægning produceres denne type rør også, men de har visse forskelle. For det første er der ikke noget UEC-system, og for det andet er isoleringen dækket ikke med plast udsat for sollys, men med et lag galvaniseret.
Trin i konstruktionen af en kanalløs opvarmning hoved ved hjælp af PI rør
Bestemmelse af banespor på jorden
Denne konstruktionstrin kan udføres ved hjælp af specialister, men i nogle tilfælde kan du gøre det selv. Hvis længden er lille og på tegningen såvel som i terrænet, der er et tilstrækkeligt antal vartegn, som du kan lave en binding til, er et par personer med målinger af tape nok til at indstille banens akse i naturen. Bestemmelse af afstanden fra objektet til interessepunktet på ruten, hvis det ikke er angivet i projektet, beregnes let manuelt. Længden på tegningen måles med en lineal og ganges med skalaen. Det mindste antal af sådanne definerende segmenter er 2. For at teste dig selv er det bedre at tage 3 eller mere.
Du bør ikke deltage i selvnedbrydning i tilfælde af, at terrænet er relativt åbent. Træer og buske, selvom de ved første øjekast ganske præcist er angivet i projektet, kan ikke betragtes som vartegn. Grundlæggende måles afstandene fra bygningens hjørner..
Forberedelse af webstedet
Denne fase tilvejebringer fjernelse af vegetation, fjernelse af det frugtbare jordlag, afvikling af midlertidige strukturer og små arkitektoniske former (urner, bænke osv.). Husk, at der skal udføres tilladelse til at fjerne træer og andre grønne områder, når du udfører arbejde. Ellers vil dine handlinger blive betragtet som en direkte overtrædelse af loven..
At grave en grøft
Før du begynder at grave jorden med en gravemaskine, skal du sørge for, at der ikke kommer nogen anden kommunikation langs sporet. I en urban omgivelse er dette en utopi. For at bestemme placeringen af et underjordisk anlæg er det nødvendigt at ringe til de ansvarlige medarbejdere i de organisationer, der ejer kommunikation på udgravningsstedet. Hvis repræsentanten hævder, at der ikke er nogen strukturer, der tilhører hans firma på dette sted, skal denne erklæring registreres skriftligt. De, der erklærede tilstedeværelsen af deres faciliteter, skal være tilbage indtil øjeblikkelig fjernelse af jord. Hvis kommunikationen er beskadiget i nærværelse af en repræsentant for organisationen, er alt ansvaret for dette på ham og ikke på dig. Det burde ikke komme som en overraskelse, at mange af virksomhedens ansatte, der besøger byggepladsen, ikke ved nøjagtigt, hvor rørledningen eller kablet kører. Kommunikation har været i jorden i årtier – ikke hver specialist har arbejdet i så lang tid i én organisation.
På steder, hvor det mest sandsynligt krydses med kommunikation, skal jorden fjernes manuelt. Skader på et højspændingsledning eller gasledning er ret farlige og ikke værd at opnå timer ved at bruge en gravemaskine i stedet for arbejdere med skovle..
Vi må ikke glemme fjernelsen af jord til dumpet. Når man lægger et kanalløst varmesystem, bruges ikke al den udgravede jord til genfyldning. Før du begynder på arbejde, skal du beslutte, hvor du skal tage overskuddet til permanent ophold.
Levering af rør og andre materialer, opbevaring på anlægget
PI-røret er ret tungt, og dets læsning / aflæsning uden brug af specialudstyr er kun muligt med minimale diametre. Det samme gælder fittings. Dumping fra kroppen til jorden er forbudt på grund af den store sandsynlighed for skader på plastrøret.
Hvis PI-produkter leveres til stedet direkte fra fabrikken, skal den indkommende kontrol udføres her..
Ved rør skal man være opmærksom på følgende omstændigheder:
- matcher stålrørets vægtykkelse;
- overensstemmelse med vægtykkelsen af plastrørskallen;
- tør isolering (kontrolleret af modstanden fra SODK-ledningerne);
- korrekt placering af SODK-ledningerne (ved ringning bør der ikke være nogen kortslutning eller brud, snoning).
De samme punkter er også meget anvendelige for fittings. Alle fittings kontrolleres desuden for lukning / åbning. Koblinger er vurderet for ovalitet og boring. For meget deformation tillader ikke, at det sættes på røret.
Ved organisering af opbevaring skal det huskes, at isolerende skum har en tendens til at absorbere fugt, og derfor skal åbne isoleringsområder beskyttes mod dets indtrængen. Den nemmeste måde er at male disse områder. Nogle fabrikker gør dette oprindeligt, andre gør det ikke. Der bør også tages hensyn til opbevaring af koblinger. Producenter leverer dem i hvide plastindpakninger. Det er muligt at fjerne disse beskyttelsesbelægninger kun lige før installationen (krympning), selv hvis koblingen er anbragt på røret, under påvirkning af sollys kan det reducere diameteren markant, og det vil være umuligt at flytte den til siden.
Forberedelse af basen til rørledninger

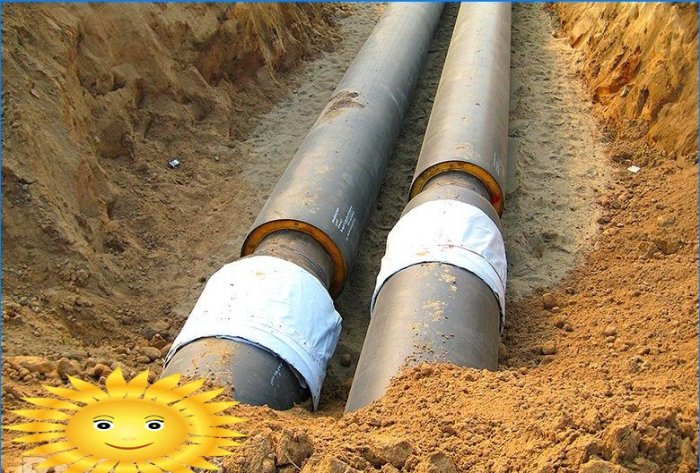

På grund af det faktum, at rørbelægningen er plastisk og på grund af den termiske udvidelse af metalkomponenterne vil bevæge sig i jorden, er det ikke sædvanligt at lægge rørledningen direkte til bunden af den udgravede pit. For at udelukke skader på skalrøret leveres en sandpude på ca. 10 cm. Rørene fyldes også op med sand, og kun det øverste lag med udgravet jord.
Det skal huskes, at de fleste bygherrer forsøger at snyde på dette tidspunkt. For arten fremstiller de et pulver af sand, og den fulde mængde sand leveres til betaling, inklusive transportomkostninger. Det er let at kontrollere størrelsen på den lavede base – laget skal være omkring halvdelen af skovlen. Det er nok at grave flere steder, og medarbejdernes ærlighed vil være synlig endda for en ikke-specialist.
Men hvis jorden allerede er sandet, kan disse værker opgives. Dette er hovedsageligt områder beliggende nær floder og andre vandområder. Det vigtigste er at nøgternt vurdere den base, hvorpå rørene derefter vil ligge.
Bortset fra sand, bør der ikke være noget i skytten. Affald og andre rester af menneskelig tilstedeværelse skal fjernes.
Installation af rørledninger
Denne fase kan opdeles i flere mere sekventielle handlinger:
- lægge rør i en grøft
- svejsning
- rørledning skylles
- installation af UEC-systemet
- installation af koblinger
- zaphenka led
- tætningskoblinger
Sekvensen skal være netop det. Svejsning af rørledningen uden for grøften er ikke tilladt. Hvis dette krav ikke er opfyldt, udsættes de svejste samlinger såvel som alle andre dele for farlig belastning, når man prøver at sænke den færdige struktur på plads (bunden af gropen), og der er stor sandsynlighed for, at skjulte underjordiske defekter ser ud.
Ét emne (skylning) kan ofte opgives. Hvis du er sikker på, at der ikke er samlet en masse sand i rørene, er gårdskatten ikke forsvundet i dem, eller en eller anden driftig bygmester har ikke gemt en mursten der. Dette er normalt ret let at opnå. Under installationen lukkes de ikke-svejste ender af rørledningen med stik.
Hydrauliske og andre tests
Når netværket er installeret, skal en række tests udføres. Først og fremmest udføres hydraulik. Formålet med denne test er at vurdere svejsesamlingernes styrke og effekten af trykket på ruten som helhed. Du skal også tjekke UEC-systemet. Dets inoperabilitet antyder, at en betydelig procentdel af midlerne er spildt. Resultater for fjernovervågningstest skal dokumenteres og opbevares til fremtidig brug. For en efterfølgende vurdering af befugtningen af isoleringen er det nødvendigt at vide, hvad dens tørhed oprindeligt var.
Genopfyldning af rørledninger
Rørledningerne til kanalløs lægning udfyldes i lag. Det første lag er sand. Derpå hældes et lille lag jord. Der er lagt et signalbånd – en tynd polyethylenstrimmel i lys farve med en inskription som “forsigtighedsopvarmningsnetværk”. Alt er fyldt op med jord, det frugtbare lag vender tilbage ovenpå og græs sås.
Gendannelse af forbedring
Den sidste fase af enhver konstruktion er restaurering af forbedringen. For at denne proces skal være nøjagtigt gendannelse af originalen og ikke konstruktionen af et nyt billede af området, allerede inden konstruktionsstart, skal der registreres hvad der er ved hjælp af et kamera. Ofte fører fraværet af denne lille kendsgerning til det faktum, at efter afmontering af asfalten, efter myndighedernes mening, banede plader, var græsplænen af en fodboldbanes kvalitet og ikke selvsåning af uforståelig vegetation, og alle butikker med skraldespande var designer. Det er ikke nødvendigt at stole på bevis fra bygherrene. Hvis du bliver tvunget til at udføre ekstra arbejde, vil de have yderligere midler.
Udnyttelse
For at forenkle dit eget liv efter opførelse anbefales det at donere opvarmningsnetværket eller overføre det til balancen i driftsorganisationen på videnskabeligt sprog. Dette skal opnås af følgende grunde:
- du behøver ikke at indeholde det;
- hvis der opstår en ulykke, behøver du ikke at fjerne den;
- efter udløbet af dens levetid foretages udskiftningen af ejeren, dvs. heller ikke dig.
Det er dog ikke altid muligt frivilligt at slippe af med netværkene på din balance. Hvis du heller ikke kunne slippe af med dem, er det bydende nødvendigt at give den eksisterende el-ingeniør yderligere ansvar for åbning / lukning af ventiler og forberedelse af de nødvendige dokumenter til starten af opvarmningssæsonen. Med en lang rute kan du desuden leje en person, der er ansvarlig for varmeøkonomien.
Et andet obligatorisk punkt er indgåelsen af en servicekontrakt med en organisation, der beskæftiger sig med drift af varmeanlæg. I vinterperioden skal det altid være gyldigt. Så i tilfælde af en impuls, er det kun de, der kan hjælpe dig. På grund af det faktum, at ved negative temperaturer i udeluften, skal eliminering af ulykken med det samme udføres, vil almindelige byggefirmaer ikke være egnede til denne forretning. De har ikke reparationshold døgnet rundt, og udstyret kan være langt væk.
Hvis du følger rådene fra de foreslåede artikler, vil processen med at designe og bygge et opvarmningsnetværk ikke være for kompliceret og uklar. I tilfælde af en sej holdning er der risiko for at blive bedraget og som et resultat få uafsluttet eller forkert samlet kommunikation. Ved at overholde enkle regler kan du undgå omkostningsoverskridelser og beskytte dig mod hovedpine, når du servicerer netværk efter deres konstruktion.
