Rørsystemer til opvarmningskedel til forskellige typer cirkulation og kredsløb

Indholdet af artiklen

• Tilslutning af kedlen til strømforsyningen
• Kedler med et enkelt og dobbelt kredsløb
• Kedelrørdiagram med naturlig cirkulation
• Kedelrørdiagram med tvungen cirkulation
• En- og to-rørs varmesystem
• Samlerledningsdiagram over varmesystemet
• Primær-sekundære ringe
• Nødkredsløb

Når man bygger en autonom opvarmning af et hus, er det vigtigt at tænke korrekt over og udføre rørføring af gas, fast brændstof og elektriske kedler. Lad os se på mulige skemaer og rørelementer, tale om klassiske, nødsituationer og specifikke kredsløb samt om hovedudstyret i disse kredsløb.

De grundlæggende principper for rørføring af en kedel i ethvert design er sikkerhed og effektivitet samt den maksimale ressource for alle elementer i varmesystemet. Vi vil overveje forskellige muligheder for at organisere opvarmning for at træffe en afbalanceret og mest passende beslutning for en bestemt sag under individuel konstruktion.

Tilslutning af kedlen til strømforsyningen

Hvis kedlen kører på gasbrændstof, er det nødvendigt at organisere en gasforsyning til den. Med den vigtigste gasforsyning skal dette udføres af en medarbejder i gasservice. Hvis opvarmning stammer fra cylindre, skal du indgå en lejekontrakt med Gaztekhnadzor og overlade installationen til et firma, der har tilladelse til denne type arbejde. Alt arbejde relateret til gas er potentielt farligt, og det er ikke det tidspunkt, hvor det er værd at spare og udføre arbejde med egne hænder..

1. Varmeforsyning. 2. Varmt vand til hjemmets behov. 3. Gas. 4. Koldt vand til varmtvandskredsløbet. 5. Opvarmningsretur

Ved brug af flaskegas skal der anvendes en reduktionsindretning, der kombinerer en gruppe af cylindre

El-kedlen skal være tilsluttet netværket. Kedlen og terminalboksen skal være jordet, alle forbindelser er lavet med kobberledninger med et tværsnit, der ikke er mindre end det, der er angivet i det tekniske pas for udstyret..

En kedel med fast brændsel er altid autonom og kræver kun tilslutning af varmeledninger og varmt vandforsyning. Elektriske tilslutninger kræves kun af automatiske styreenheder, hvis de bruges..

Kedler med et enkelt og dobbelt kredsløb

Enkelkreds kedler er primært designet til opvarmning. Kun et kredsløb passerer gennem dem, inklusive automatisering, rørsystemer og radiatorer. En indirekte varmekedel kan også indbefattes i kredsløbet for at levere varmt vand til blandeapparaterne til vaskeplader, brusere og badekar. Kedelens effekt vælges med en passende strømreserve. Muligheden for en sådan forbindelse er i de fleste tilfælde lidt tvivlsom, da den krænker stabiliteten i opvarmningssystemets funktion ved et pludseligt valg af varme. Problemet kan løses ved at udstyre kredsløbet med et komplekst styresystem, som i nogle modeller kan komme med kedlen..

Enkeltkredsskedel med indirekte varmekedel: 1. Kedel. 2. Kedelrør. 3. Radiator. 4. Kedel til indirekte opvarmning. 5. Indtagelse af koldt vand

I en kedel med dobbelt kredsløb er varmt vandforsyning sammen med opvarmning inkluderet i kedlens funktioner og udgør en af ​​dens to cirkulationskredsløb. Mere stabil drift af begge systemer opnås, når kedler er udstyret med to separate varmevekslere til to kredsløb. Systemfunktion: ingen varmtvandstank.

Tilslutning af en kedel med dobbelt kredsløb: 1. Kedel. 2. Rør til varmekedel. 3. Varmekreds. 4. Indtagelse af koldt vand

Kedelrørdiagram med naturlig cirkulation

Naturlig cirkulation er baseret på fysikkens love – termisk ekspansion af kølevæsken og tyngdekraften, derfor inkluderer kedelrørledningen ikke trykudstyr.

For at vandet i kredsløbet kan foretage en kontinuerlig bevægelse, skal flere regler overholdes.

Kedlen skal placeres på husets laveste punkt, fortrinsvis i kælderen eller i en specielt udstyret hul.

Rørledningen fra det øverste punkt til varme radiatorerne og fra dem til “retur” skal være lavet med en hældning på mindst 0,5 ° for at reducere systemets hydrauliske modstand.

Opvarmning med naturlig cirkulation. H – forskellen i niveauerne på forsynings- og returledningerne bestemmer hovedet i varmekredsen

Opvarmningsfordelingsrørets diameter skal sikre en vandhastighed på mindst 0,1 m / s og ikke højere end 0,25 m / s. Sådanne værdier skal tages på forhånd og kontrolleres ved beregning på grundlag af temperaturforskellen ved indløbet og udløbet (gradient) og forskellen i højden langs kedlen og radiatorernes akser (mindst 0,5 m).

Kedelens tyngdekraften kan være åben og lukket. I det første tilfælde installeres en åben type ekspansionsbeholder på systemets højeste punkt (på loftet eller taget), den fungerer også som en luftventilation.

Det lukkede system er udstyret med en membranbeholder placeret på samme niveau som kedlen. Da et lukket system ikke har direkte kontakt med atmosfæren, skal det være udstyret med en sikkerhedsgruppe (trykmåler, sikkerhedsventil og luftudluftning). Gruppen er placeret således, at luftventilen er på kredsløbets højeste punkt.

Naturlige cirkulationssystemer er strømuafhængige og er mest almindelige, hvor strømnettet ikke er tilgængelige eller upålidelige.

Kedelrørdiagram med tvungen cirkulation

Drivkraft for bevægelse af vand i det tvungne kredsløbskredsløb er en cirkulationspumpe. Kredsløb kan også være åbne (med en åben type ekspansionsbeholder) og lukket (med en membranbeholder og en sikkerhedsgruppe).

Cirkulationspumpen installeres normalt på det sted, hvor vandtemperaturen har den laveste værdi – ved dens indgang til kedlen og monteres på samme sted. Valget af pumpen udføres på grundlag af en opvarmningsberegning, der viser den krævede opvarmningsagentstrøm og kedlens egenskaber. Regulering af strømmen til opvarmningsmiddel udføres på basis af returvandstemperaturen med en puls fra sensoren installeret ved kedelindløbet.

1. Kedel. 2. Sikkerhedsgruppe. 3. Ekspansionsbeholder. 4. Cirkulationspumpe. 5. Opvarmningsradiatorer

En- og to-rørs varmesystem

En-rørssystemet er udbredt i gamle lejlighedsbygninger. Vandets temperatur fra radiator til radiator falder konstant, hvilket fører til uensartet varmeforsyning til de enkelte rum. I et to-rørssystem fordeles kølevæsken jævnt over alle radiatorer, og temperaturtabet går ind i det andet rør – “retur”. Således giver to-rørsystemet huset med mere jævn varme..

1. Koblingsdiagram med et rør. 2. Koblingsdiagram med to rør

Samlerledningsdiagram over varmesystemet

Med et stort antal radiatorer placeret i forskellige etager, eller når du tilslutter et “varmt gulv”, er det bedste ledningsdiagram samler. Mindst to samlere er installeret i kedlekredsløbet: ved vandforsyningen – distribution og ved “retur” – opsamling. Opsamleren er et rørstykke, i hvilket grene med ventiler skæres for at være i stand til at regulere individuelle grupper.

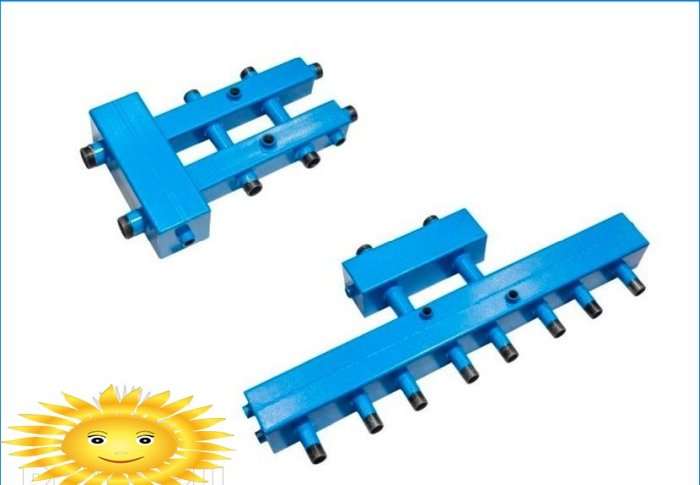

Samlergruppe

Eksempel på tilslutning af varmekredsløbet og det “varme gulv” -system ved hjælp af en kollektorgruppe

Samlerledningen kaldes også radial, da rørene med stråler kan afvige i forskellige retninger i hele huset. En sådan ordning i moderne huse er en af ​​de mest almindelige og betragtes som praktisk..

Primær-sekundære ringe

For kedler med en kapacitet på 50 kW eller mere, eller en gruppe kedler, der er designet til opvarmning og varmt vandforsyning i store huse, anvendes ordningen med primær-sekundære ringe. Primærringen består af kedler – varmegeneratorer, de sekundære ringe – varmeforbrugere. Desuden kan forbrugere installeres på direkte gren og være højtemperatur eller på bagsiden – og kaldes lav temperatur.

For at undgå hydrauliske ubalancer i systemet og for at adskille kredsløbene installeres en hydraulisk separator (pil) mellem de primære og sekundære cirkulationsringe. Det beskytter også kedelvarmeveksleren mod hydrauliske stød..

Hvis huset er stort, skal du arrangere en samler (kam) efter separatoren. For at systemet skal fungere, skal du beregne pilens diameter. Valget af diameter udføres på grundlag af den maksimale produktivitet (strømning) af vandet og strømningshastigheden (ikke højere end 0,2 m / s) eller som et derivat af kedeleffekten under hensyntagen til temperaturgradienten (den anbefalede værdi? T er 10 ° C).

Beregningsformler:

• G – maksimal strømningshastighed, m³/ h;
• w – vandhastighed gennem pilens tværsnit, m / s.

• Р – kedeleffekt, kW;
• w – vandhastighed gennem pilens tværsnit, m / s;
• ?t – temperaturgradient, ° С.

Nødkredsløb

I tvungen cirkulationssystemer er pumperne afhængige af strømforsyningen, der kan afbrydes. For at forhindre overophedning af kedlen, som kan beskadige udstyret eller endda føre til trykafladning, leveres kedler med nødsystemer.

Første mulighed. En uafbrydelig strømforsyning eller generator, der får strøm til cirkulationspumper. Med hensyn til effektivitet er denne metode en af ​​de mest optimale.

Anden mulighed. Der oprettes en lille backupring, der fungerer efter tyngdekraftsprincippet. Når cirkulationspumpen slukkes, er et naturligt cirkulationskredsløb inkluderet i systemet, der giver varmeoverførsel fra varmebæreren. Det ekstra kredsløb kan ikke give tilstrækkelig opvarmning.

Tredje mulighed. Under konstruktionen lægges to fulde kredsløb, den ene fungerer efter tyngdekraftsprincippet, den anden ved hjælp af pumper. Systemer skal kunne udveksle varme og masse i en nødsperiode.

Den fjerde måde. Hvis vandforsyningen er centraliseret, tilføres koldt vand til varmekredsløbet gennem et specielt rør med en afstandsventil (en springer mellem vandforsyning og varmesystemer), når pumpene er slukket..

Afslutningsvis foreslår vi, at du ser en video om reglerne for beregning af et en-rørs varmesystem til et privat hus.
