Bundforbindelse af radiatorer: fordele og ulemper ved ordningen

Indholdet af artiklen



Tilf√łrslen af ‚Äč‚Äčr√łr til radiatoren nedenunder er en af ‚Äč‚Äčde bedste l√łsninger inden for VVS, hvilket giver et h√łjt √¶stetisk niveau for varmeindretninger. Der er dog et antal regler, hvis overholdelse sikrer korrekt drift af hele det hydrauliske system og letter forbindelsesprocessen.

Hvilke radiatorer er designet til bundforbindelse

Det er ikke uden grund, at diagonalskemaet til tilslutning af radiatorer betragtes som det mest effektive. S√•dan sikres den maksimale varmeudtagning, ensartet fordeling af k√łlev√¶sken og en optimal temperaturgradient, hvilket bidrager til intens konvektion. Selv med den nedre tilf√łrsel af r√łr til radiatoren er et af de obligatoriske krav at sikre vandstr√łmningen diagonalt fra den √łverste kant til den nederste modsatte. Men ikke alle radiatorer har en enhed, der giver dig mulighed for at opn√• en s√•dan fordeling af k√łlev√¶sken..

Panelradiator med bundtilslutningPanel radiator design med bundtilslutning

Den mest almindelige type opvarmningsanordninger, hvor de kr√¶vede betingelser leveres af designet, er st√•lpanelradiatorer. En anden type kan kaldes tv√¶rsnitsradiatorer med bundforbindelse, selvom kun de to f√łrste sektioner har grundl√¶ggende forskelle i deres design, er resten de mest almindelige. Begge disse typer varmeapparater har et par dyser placeret i bunden, dvs. orienteret mod gulvet. I begge tilf√¶lde er anordningens specificitet s√•dan, at forsyningsr√łret er forbundet direkte til den kanal, gennem hvilken k√łlev√¶sken ledes til den √łverste del af labyrinten.

Tilslutning til radiator under bundSektionsradiator med bundtilslutning

Det er ogs√• muligt at eftermontere konventionelle sektionsradiatorer for at forbinde dem med en undersideforbindelse. Til dette bruges specielle fittings, p√• grund af hvilken konfigurationen af ‚Äč‚Äčcirkulationskanalerne √¶ndres. Bundforbindelsen kan v√¶re dobbeltsidet, i dette tilf√¶lde skrues en ventil i stedet for sagen ind fra forsyningssiden, der hviler p√• enden af ‚Äč‚Äčbrystvorten i det f√łrste afsnit og fugtig den, mens udl√łbet er rettet lige op.

Ventil til lavere radiatorforbindelseVentil til lavere radiatorforbindelse

En envejsforbindelse er ogs√• mulig, for hvilken det er n√łdvendigt at installere en ventil med en r√łrformet sonde designet til udstr√łmningen af ‚Äč‚Äčden afk√łlede varmeb√¶rer.

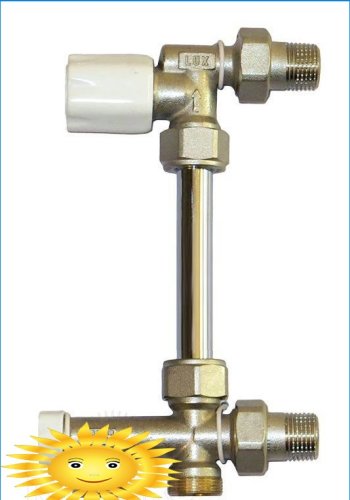

Termostatisk enhed til bund radiatorforbindelseTermostatisk enhed til bund radiatorforbindelse

Den beskrevne r√¶kke fittings kan bruges til de fleste modeller af bimetalsektioner og aluminiumsradiatorer. I undtagelseskategorien er der m√•ske s√•danne eksotiske repr√¶sentanter for en verden af ‚Äč‚Äčopvarmningsanordninger som Rifar Monolit, som ikke har brystvorter, sk√łnt deres modellsortiment indeholder √¶ndringer til den nedre r√łrforsyning. I VVS-praksis er der ogs√• eksempler p√• lavere forbindelse af st√łbejernsradiatorer, sk√łnt muligheden for s√•dan installation altid bestemmes individuelt, afh√¶ngigt af modellen.

I hvilke varmesystemer praktiseres bundindl√łbet

Det er indlysende, at tilf√łrslen af ‚Äč‚Äčk√łlemiddel nedenfra og op er unaturlig, fordi det er rettet mod tyngdekraften. Af denne grund kan bundforbindelsen af ‚Äč‚Äčradiatorer ikke udf√łres i √•bne naturlige cirkulationsvarmesystemer. Men dette er langt fra den eneste begr√¶nsning..

Selv med en tovejs bundforbindelse, hvor tilslutningen af ‚Äč‚Äčreturledningen udf√łres i henhold til standardskemaet, installeres en speciel ventil p√• forsyningen. Dens gennemstr√łmning er lavere end for en konventionel kasse med en indskruet beslag, derfor vil radiatorens lokale modstandskoefficient i dette tilf√¶lde v√¶re mindst det dobbelte af den nominelle v√¶rdi. Dette tvinger brugen af ‚Äč‚Äčcirkulationspumper med et mere intenst tryk og reviderer proceduren til hydraulisk beregning radikalt..

Panelradiatorer med bundforbindelse til boligopvarmning

Med en envejs bundforbindelse opst√•r endnu flere vanskeligheder. For det f√łrste √łges radiatorens lokale hydrodynamiske modstand endnu mere, for nu passerer to modsatte kanaler med en ret lille nominel boring gennem et udl√łb. Derudover er der vanskeligheder med installation af afstands- og reguleringsventiler. Nederste forbindelsesenheder i h√łj kvalitet til radiatorer med indbygget termostathoved er en sj√¶ldenhed p√• hjemmemarkedet. Det meste af sortimentet er repr√¶senteret af kinesiske produkter, der ikke giver tilstr√¶kkelig fleksibilitet og justeringsn√łjagtighed. En anden nuance ligger i metoden til at regulere k√łlev√¶skets str√łmningshastighed: i stedet for en stilk, der begr√¶nser gennemstr√łmningen, har de fleste injektionsenheder en indbygget bypass, som radikalt √¶ndrer afbalanceringsteknikken. Samtidig er installationen af ‚Äč‚Äčen injektionsenhed med en fritst√•ende choke og et termostathoved ofte uacceptabel p√• grund af mangel p√• fri plads, og hvis en s√•dan konfiguration stadig er mulig, vil det v√¶re ekstremt besv√¶rligt og upraktisk at kontrollere..

To-r√łrs opvarmningssystem med en passerende bev√¶gelse af k√łlev√¶skenTo-r√łrs opvarmningssystem med en passerende bev√¶gelse af k√łlev√¶sken

Vi kan sige, at to-r√łrssystemer med en passerende str√łm af k√łlev√¶ske eller radiale forbindelser er bedst egnede til lavere forbindelse af radiatorer. P√• grund af den betydelige reduktion i radiatorgennemstr√łmningen er der ingen √•benlyst grund til at springe det tynde PEX-r√łr over med tr√¶kfittings, der ser meget slankere ud end andre kraftsystemer. Det er ikke en god ide at bruge bundforbindelsen til en-r√łrskredsl√łb, i dette tilf√¶lde er det ganske vanskeligt at afbalancere systemet og sikre dets stabile drift.

R√łr tilf√łrsel til radiatoren

Naturligvis er brugen af ‚Äč‚Äčtv√¶rbundet polyethylen i varmeveksleren overhovedet ikke n√łdvendig, sk√łnt det foretr√¶kkes af hensyn til p√•lidelighed og √¶stetik. Brugen af ‚Äč‚Äčst√•lr√łr b√łr bestemt opgives. √Örsagen til dette er enkel: traditionelt, med den nedre forbindelse, g√•r r√łrene i gulvet og k√łrer enten under d√¶kslet eller langs loftet i underetagen. Hvis opvarmningsr√łret passerer gennem loftet, kr√¶ves et foringsr√łr, som ikke har den bedste effekt p√• gulvbel√¶gningens udseende. Ellers er materialevalget til afkobling af systemet helt frit, polypropylen, n√¶vnt PEX, og endda kobber kan bruges .

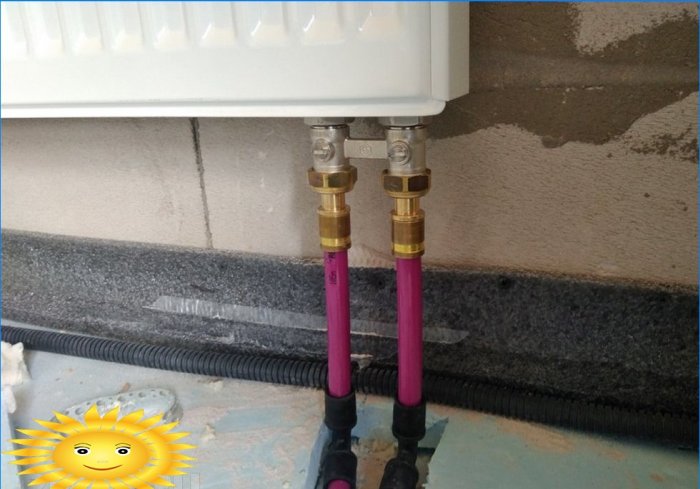

Nedre radiatorforbindelse med PEX-r√łr

Separat er det v√¶rd at r√łre ved emnet brug af r√łrisolering. Der er tre holdninger til dette sp√łrgsm√•l:

  1. Uden isolering kan r√łr udf√łre funktionen af ‚Äč‚Äčgulvvarme, forudsat at de er placeret i passageromr√•det.
  2. Det isolerende kabinet reducerer effektivt parasitvarme l√¶kager, hvilket er vigtigt, n√•r du l√¶gger r√łr i det tekniske hulrum i underetagen.
  3. N√•r r√łrene er placeret i t√¶t, ukomprimeret medie, s√•som gulvbel√¶gning, fungerer isoleringen som et spj√¶ld, hvilket kompenserer for den termiske ekspansion af plasten og giver det mulighed for at ekspandere i begge retninger.

Afsk√¶rmning af varme r√łr

P√• installationstidspunktet for ledningsf√łring skal radiatorernes installationsposition v√¶re n√łjagtigt kendt. H√łjden kan variere, men vandret forskydning er generelt uacceptabel. Dette skyldes det faktum, at drejebeslaget ikke er p√• overfladen, det vil sige kun en lige sektion stikker ud over bel√¶gningen, som er forbundet til radiatorudl√łbet. Du kan kun afvige fra denne regel, hvis knudepunkterne p√• den nedre sidetilslutning anvendes, i hvilket tilf√¶lde r√łrledningerne er placeret i en afstand af ca. 100-120 mm fra enden af ‚Äč‚Äčradiatorhuset.

Fittings og forbrugsstoffer

Installation af radiatorer med selve bundforbindelsen indeb√¶rer ikke nogen s√¶rlig vanskelighed, men til dette kr√¶ves det p√• forh√•nd at forberede alle de n√łdvendige fittings, fittings og emballeringsmidler. Afh√¶ngig af typen af ‚Äč‚Äčradiatorer kan listen variere.

For radiatorer, hvis bundforbindelse er tilvejebragt ved udformningen, kr√¶ves et s√¶t adaptere, der svarer til r√łrmaterialet. Som regel er dette lige pressede fittings eller √¶rmer til lodning; n√•r du bruger polypropylen, anbefales det at installere gevind “amerikanske” fittings. I s√•danne tilf√¶lde installeres sj√¶ldent reguleringsventiler direkte under radiatoren, deres optimale placering er p√• distributionsmanifolden. Pr√¶cis det samme er tilf√¶ldet med installationen af ‚Äč‚Äčinjektionsenheder..

Tilslutning af en panelradiator med bundindl√łbet

Med lateral bundr√łr er det muligt at installere en termostat og reguleringsventil p√• radiatoren. I dette tilf√¶lde installeres alle fittings p√• “metal” -delen, det vil sige, de er pakket p√• gevindforbindelser med fittings eller gevindbeslag til bundforbindelsesventiler. Under alle omst√¶ndigheder er hver radiator udstyret med to lukkede kugleventiler for muligheden for at fjerne radiatoren uden at stoppe systemet. Du har ogs√• brug for et eller to radiatorstik og en Mayevsky kran. Forsegling af gevindforbindelser udf√łres traditionelt med sl√¶beb√•nd og Unipak t√¶tningspasta..

Radiatormontering med bundsidesforbindelse

Installationsregler

F√łr koblingen tilsluttes systemet, samles den i liggende tilstand med installation af alle fittings. I sidste ende skal der kun v√¶re to lige pressede fittings eller svingbare m√łtrikforbindelser: p√• forsynings- og returledningen.

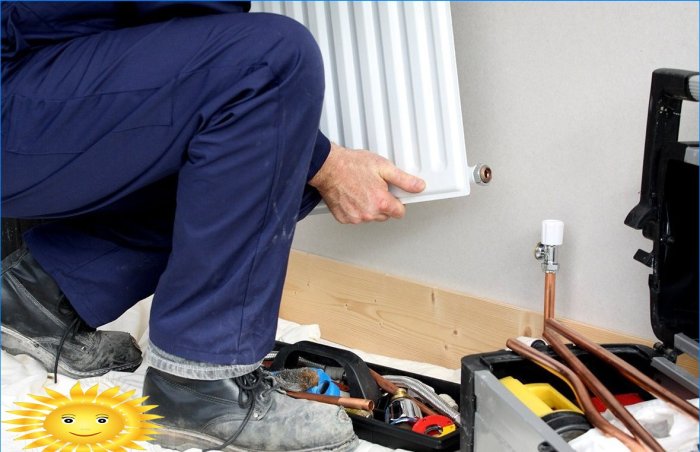

Installation af en radiator med bundforbindelse

Den nederste tilslutningsventil erstatter radiatorhylsteret. Det forsegles p√• en standard m√•de for denne enhed – ved hj√¶lp af en O-ring. Det tilr√•des at markere positionen for det gennemg√•ende hul p√• skaftet p√• ventilm√łtrikken, s√• det efter skruing er placeret strengt lodret. For at rette positionen kan du bruge t√¶tninger i forskellige tykkelser og justere stramningsgraden.

Injektorenheden er tilsluttet p√• en lignende m√•de, men ofte har den ikke en m√łtrik, der erstatter b√łsningen. Med en ensidig nedre forbindelse er udl√łbet p√• bagsiden d√¶mpet med et stik, ligesom en af ‚Äč‚Äčde √łverste, en Mayevsky kran er installeret i den resterende. Den yderligere monteringsplan er enkel: alt n√łdvendigt afstands- og kontroludstyr pakkes p√• gevindets gevindbeslag p√• ventil, injektionsenhed eller underudl√łb p√• sl√¶b med en t√¶tningspasta. I sidste ende installeres radiatoren p√• plads som en samling og fastg√łres ved hj√¶lp af en v√¶g- eller gulvmonteringsmetode, hvorefter den er forbundet til systemet.
