Præfabrikerede fundamenter er en ganske sjældenhed inden for den enkelte boligbyggeri. Ikke desto mindre er et sådant basisarrangementsystem ikke blottet for fortjeneste. I dag vil vi analysere konstruktionen af FBS-fundamenter, fordelene ved at bruge denne teknologi og mulige faldgruber, der venter på en uerfaren udvikler.
Organisering af arbejdsudførelse
Præfabrikerede betonfundamenter bruges, hvor monolitisk konstruktion er umulig eller uønsket af flere årsager: fra betonelementets betydelige fjernhed og ugunstige klimaforhold til bygherrens enkle uvillighed til at imødegå vanskelighederne med forskalling, armering og hældning af dybt nedgravede strukturer.
Samtidig har FBS-stiftelsen en meget højere konstruktionshastighed med en betydelig reduktion i arbejdsomkostninger. Imidlertid kan den teknologiske kompleksitet ved opførelse af en præfabrikeret base for et hus være endnu højere end ved monolitisk betonning. Det kræver indblanding af jordbearbejdnings- og læsningsudstyr, en omhyggelig beregning af rækkefølgen af stabelblokke og overholdelse af rækkefølgen af byggeri.
Den generelle procedure til konstruktion af et fundament fra et FBS er som følger:
- Webstedsmærkning i henhold til byggeprojektet og indbindingsordningen.
- Gravningsarbejder: fjernelse af jord til frysedybden, dannelse af skrå vægge i en åben grov i henhold til designprismet for sammenbrud.
- Hælde en monolitisk base eller en pude eller foundation.
- Sekventiel udlægning af blokke med deres binding med cementmørtel og forstærkningsnet i hjørner og kryds.
- Eksponering af fundamentet indtil færdiggørelsen af krympningen.
- Hælde et forstærket seismisk bælte og overlapper første sal.
- Opstilling af væggene på første sal.
- Installation af vandtætning og fundamentisolering.
- Genopfyldning af jord.
Sammensætning og rækkefølge af arbejdet kan afvige lidt. Især med en høj grundvandstand kan kunstig dræning af byggepladsen udføres, men afhængigt af stedets hydrogeologi kan dræningssystemet lægges både i det indledende trin og umiddelbart før genfyldning. Efter at have undersøgt funktionerne ved konstruktion af præfabrikerede blokfundamenter, forsvinder de fleste spørgsmål om teknologien og stadierne i deres konstruktion af sig selv..
Bæreegenskaber og stabilitet af fundamentet
Manglen på soliditet af præfabrikerede fundamenter reducerer deres strukturelle styrke markant. Den største destruktive virkning kommer fra laterale deformationer af jorden og frostskydende kræfter. På trods af det faktum, at blokfundamenter perfekt opfatter trykbelastninger, er deres modstand mod forskydning meget lav, hvis basen ikke oplever en tilstrækkelig høj grad af tryk fra bygningskonstruktionerne placeret ovenfor. Til gengæld gør fraværet af et fælles armeringsbur det præfabrikerede fundament meget modtageligt for bøjnings- og vridningskræfter..
Der er to hovedregler i konstruktionen af præfabrikerede fundamenter:
- Deres placering er udelukkende i det frysende jordlag eller under frysedybden, hvilket udelukker løft af strukturen med kræfterne i frosthøjning.
- Eliminering af lateral handling fra jorden indtil det øjeblik, hvor kompressionsvirkningen er høj nok, så friktionskræfterne mellem blokke ikke tillader deres forskydning.
På samme tid er det også nødvendigt at udjævne forskellen i densiteten i det jordlag, som fundamentet hviler på. Dette gøres ved at installere blokke på en monolitisk armeret beton tape-grillering eller plade, der fungerer som en belastningsfordeling fra jordmodstand.
Foretrukne jordtyper
Præfabrikerede fundamenter er ikke egnede til aftagende og stærkt opvarmende jord på grund af den svage grad af modstand mod bøjningsbelastninger. Samtidig bør man ikke forveksle de tilfælde, hvor en bærende base er samlet fra FBS og mulighederne for at bruge blokke til konstruktion af væggene i kælderen. I sidstnævnte tilfælde udføres understøttelsesfunktionen ikke af selve blokke, men af NZLF-båndet eller en monolitisk plade under dem.

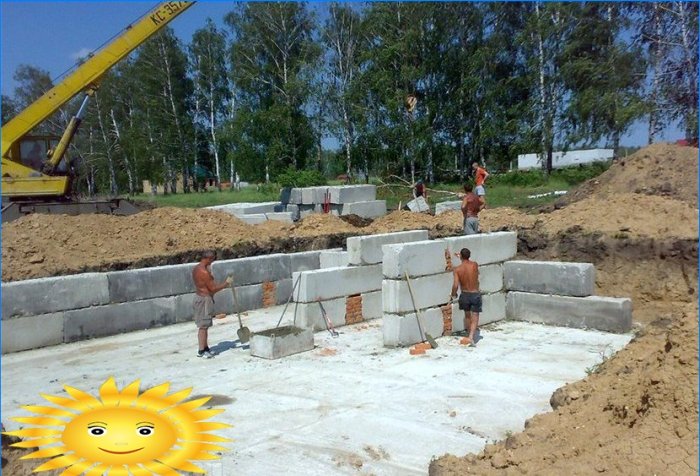

Lægning af fundamentblokke på en monolitisk plade
Konstruktionen af et fundament fra blokke i henhold til basisteknologien er vist til tør og stift-plastisk underliggende jord, hvis bæreevne, hvad angår lejeareal og bygningens masse, giver en pålidelighedskoefficient i størrelsesordenen 1,2-1,4. Generelt kan vi anbefale at lægge et præfabrikeret fundament uden grillering med en jordbæreevne på mindst 4,5 kg / cm2.
Enheden i en monolitisk armopoy til at lægge FBS-blokke
Hvis densiteten af den underliggende jord giver en bæreevne i størrelsesordenen 3,8-4 kg / cm2 (sand-loam, fedtede ler) eller konvertering til masse og bæreområde garanterer ikke en positiv koefficient for pålidelighed, fundamentet skal lægges oven på sand og grusforberedelse af en trapesformet profil. Med en sikkerhedsfaktor på mindre end 1 FBS kan den kun lægges på en grillage eller i det mindste et udvidet fundament.
Varianter af fundamentblokke
FBS-serien er ikke særlig bred. I henhold til GOST 13579–78, med en blokhøjde på 30 eller 60 cm, kan deres bredde være fra 30 til 60 cm i trin på 10 cm. Blokkenes længde spænder fra 90 til 240 cm, mens bindemidlets standardsøm allerede er indbygget i længde- og højdedimensionerne, dvs. blokke er faktisk 20 mm kortere og lavere.

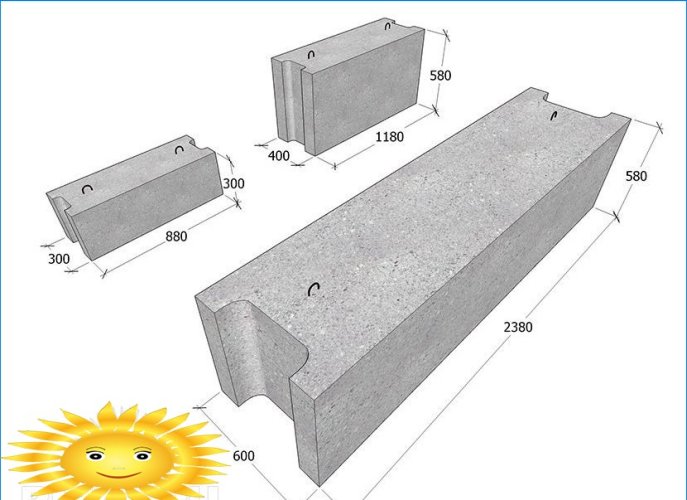

FBS-blokstørrelser
Fundamentblokke er som standard ikke forstærket undtagen for indlejrede monteringssløjfer. Beton med styrkeklasse fra B7,5 til B15 bruges som hovedmateriale. Samtidig, når man fremstiller skræddersyede blokke i henhold til standardformer, er der ingen begrænsninger for at lægge lineær eller mesharmering i beton eller bruge en blanding med specielle parametre, for eksempel med øget frostbestandighed..
FBS-blok med beklædning
Til konstruktion af betonfundamenter og bærende kældervægge bruges vægfundamentblokke (FBS), i nogle tilfælde er de lavet af tung beton. Sorter af blokke fremstillet af silikat eller ekspanderet lerbeton er uegnede til bærende og kritiske strukturer. Til gengæld kan fundamentblokkene markeres med FBV (med tilstedeværelse af en langsgående rille) eller FBP (med hulrum i form af en slagblok).
Kombinerede enhedssystemer
Så i den klassiske version er FBS-fundamentet utroligt enkelt og endda primitivt: det nedre og øverste forstærkningsbælte, mellem hvilket der kan være et vilkårligt antal rækker med blokke, men normalt ikke mere end 4-5. Denne type fundament er optimal til bygninger uden kælder og teknisk undergulv, det vil sige, at blokke understøttes på alle sider af jord, og deres ekstrudering indad er udelukket.
Enheden i det øvre pansrede bælte på fundamentet lavet af FBS
I nærværelse af en kælder eller kælder kan de vandrette kompressionsbelastninger kompenseres for på to måder:
- Armering af samlingerne med 8 mm armeringsnet, som kompenserer for den indre spændingszone.
- Installation af indvendige overflader.
Det er også muligt at lægge FBS på ustabil jord, men som allerede nævnt, kun hvis der er et belastningsfordelingssystem – bunke-grillage eller båndfundament. Om ønsket kan udskæringerne af FBV-pladerne bruges til at udstyre præstast-monolitiske fundamenter. I dette tilfælde tjener udskæringerne af blokke som bakker til indlejring af overligler eller hældning af akkorder, hvorved der sikres en højkvalitetsopfattelse af bøjningsbelastninger. De samme mål kan nås ved hjælp af konventionelle FBS-blokke, mellem hvilke, efter 1-2 rækker, støbes forstærkede bælter langs det vedhæftede forskalling.
Kombineret fundament: tape og FBS blokke
Problemer med opvarmning og vandtætning
Den største ulempe ved præfabrikerede fundamenter fra FBS anses for at være deres lave lokaliseringsevne. Hvis det er nødvendigt at udstyre en tør kælder, er samlingerne mellem blokke et alvorligt problem, og disse er langt fra kolde sømme af monolitisk betonning.
Der er flere måder at løse det på. Den vigtigste er at skære de ydre sider af samlingerne og lægge en bentonitkabel i dem. Selv sådan indsats vil imidlertid ikke være nok, hvis der ikke blev anvendt speciel beton med lav vandabsorption til produktion af blokke..
I det generelle tilfælde påføres isoleringen af præfabrikerede fundamenter ved overflade ved anvendelse af plader af høj kvalitet baseret på tværbundet polypropylen eller glasfiber. I dette tilfælde skal hydrobarrieren midlertidigt sikres i fundamentets øvre zone over GWL-niveauet, ellers er der en stor risiko for delaminering på grund af atmosfæriske påvirkninger, fordi fundamentet forbliver åbent næsten indtil konstruktionen er afsluttet.
Det er også muligt at løse problemet med afrimning af lav kvalitet beton ved at isolere de ydre overflader på fundamentet og det blinde område. Til disse formål anvendes en konventionel billig PSB med lav tæthed, der midlertidigt limes på blokke over isoleringen og derefter understøttes med tilbagefyldt jord..
