Klassificering af klimaanlæg

Aircondition er skabelse og automatisk vedligeholdelse (regulering) i lukkede rum med alle eller individuelle parametre (temperatur, fugtighed, renlighed, lufthastighed) på et bestemt niveau for at sikre optimale meteorologiske forhold, der er mest gunstige for menneskers trivsel eller gennemførelsen af ​​den teknologiske proces.

Fragment af det centrale klimaanlæg

Aircondition udføres med et sæt tekniske midler kaldet et klimaanlæg (ACS). SCV inkluderer tekniske midler til luftindtag, klargøring, dvs. overførelse af de nødvendige betingelser (filtre, varmevekslere, luftfugtere eller lufttørrere), bevægelse (ventilatorer) og dens distribution, såvel som køle- og varmeforsyning, automatisering, fjernbetjening og styring. SLE af store offentlige, administrative og industrielle bygninger betjenes som regel af komplekse automatiserede kontrolsystemer.

Kølervandskølet kondensator

Det automatiserede klimaanlæg opretholder den specificerede aircondition i rummet uanset udsving i miljøparametre (atmosfæriske forhold).

Luftkonditioneringssystemets hovedudstyr til forberedelse og bevægelse af luft samles (samles i et enkelt hus) til et apparat kaldet et klimaanlæg. I mange tilfælde er alle tekniske midler til klimaanlæg arrangeret i en enhed eller i to enheder, og derefter er begreberne “SCR” og “klimaanlæg” entydige.

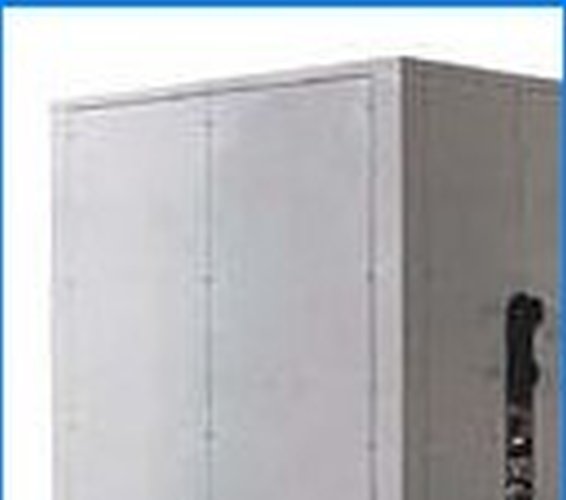

Luftkølet køler

Før man går videre til klassificeringen af ​​klimaanlæg, skal det bemærkes, at den almindeligt accepterede klassificering af SCR stadig ikke eksisterer, og dette skyldes multivariansen i kredsløbsdiagrammer, tekniske og funktionelle egenskaber, som ikke kun afhænger af systemernes tekniske kapacitet, men også af anvendelsesformålene (airconditionerede værelser) ).

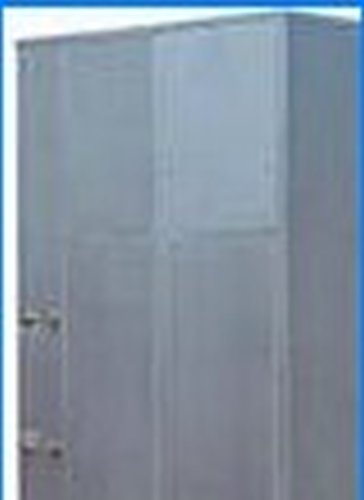

Ventilatorenhed gulvtype

Moderne klimaanlæg kan klassificeres efter følgende kriterier:

Ud over ovennævnte klassifikationer er der forskellige klimaanlæg, der betjener specielle teknologiske processer, herunder systemer med tidsvarierende (ifølge et bestemt program) meteorologiske parametre.

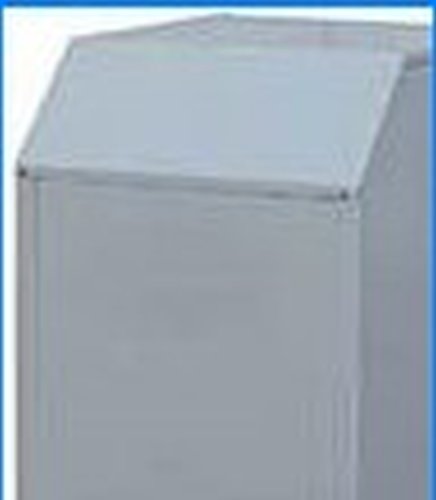

Ventilator-spoleenhed af kanaltype

Komfortable SCR’er er designet til at skabe og automatisk opretholde temperatur, relativ fugtighed, renlighed og lufthastighed, der opfylder de optimale hygiejniske og hygiejniske krav til boliger, offentlige og administrative bygninger eller lokaler.

Typologi af pumpestationer

Teknologiske SCR’er er designet til at tilvejebringe luftparametre, der opfylder produktionsbehovene i størst mulig udstrækning. Teknologisk konditionering i værelser, hvor mennesker er placeret, udføres under hensyntagen til hygiejniske og hygiejniske krav til luftmiljøets tilstand.

Centrale SCR leveres udefra med kulde (leveret med koldt vand eller kølemiddel), varme (leveret af varmt vand, damp eller elektricitet) og elektrisk energi til at drive elektriske motorer til ventilatorer, pumper osv..

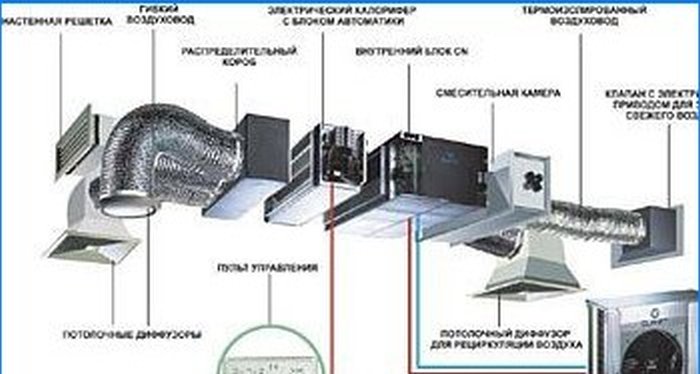

Typisk design af et delt system med forsyningsventilation

Central SLE placeret uden for de servicerede lokaler og aircondition et stort rum, flere zoner i et sådant rum eller mange separate værelser. Nogle gange betjener flere centrale klimaanlæg et stort rum (produktionshall, teatersal, indendørs stadion eller skøjtebane).

Central SLE er udstyret med centrale ikke-autonome klimaanlæg, der er fremstillet i henhold til grundlæggende (typiske) udstyrslayouts og deres ændringer.

Central SLE har følgende fordele:

1) evnen til effektivt at opretholde en given temperatur og relativ fugtighed i værelser;
2) koncentrationen af ​​udstyr, der kræver systematisk vedligeholdelse og reparation, som regel, ét sted (bryggers, teknisk gulv osv.);
3) evnen til at give effektiv støj og vibrationsdæmpning. Ved hjælp af centrale SCR’er, med korrekt akustisk behandling af luftkanaler, installation af støj- og vibrationsdæmpere, er det muligt at opnå de laveste støjniveauer i værelser og at betjene værelser som radio- og tv-studier osv..

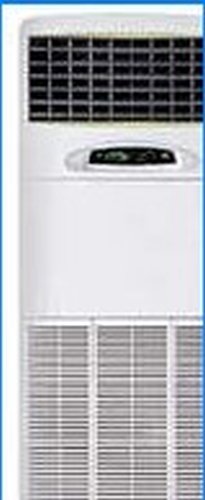

Indendørs enhed i et delt systemgulv (søjle), type

På trods af en række fordele ved centrale SCV’er skal det bemærkes, at store dimensioner og komplekse installations- og konstruktionsarbejder på installation af klimaanlæg, lægning af luftkanaler og rørledninger ofte fører til umuligheden ved at bruge disse systemer i eksisterende bygninger under genopbygning..

Lokale ACS udvikles på basis af autonome og ikke-autonome klimaanlæg, som installeres direkte i de servicerede lokaler.

Fordelen ved lokale SCR’er er nem installation og installation..

Et sådant system kan bruges i et stort antal tilfælde:

Autonome SCR’er leveres kun udefra med elektrisk energi, f.eks. Klimaanlæg med delt system, klimaanlæg til skabe osv..

Sådanne klimaanlæg har indbygget komprimeringskølemaskiner, der normalt fungerer på Freon-22.

Autonome systemer afkøler og tørrer luften, for hvilken blæseren blæser recirkuleret luft gennem overfladeluftkøler, som er fordampere af køleskabe, og i overgangs- og vintertider kan de opvarme luften ved hjælp af elektriske varmeapparater eller ved at vende kølemaskinens drift i henhold til den såkaldte “termiske” pumpe “.

Den enkleste mulighed, der repræsenterer decentral tilvejebringelse af temperaturforhold i rum, kan betragtes som brugen af ​​split-system klimaanlæg.

Ikke-autonome SLE er opdelt i:

Enkelzone central SLE bruges til at betjene store rum med en relativt ensartet fordeling af varme, fugtudslip, for eksempel store haller med biografer, auditorier osv. Sådanne SCR’er er som regel udstyret med anordninger til varmegenvinding (varmegenvindingsenheder) eller blandekamre til brug i servicerede luftcirkulationsrum.

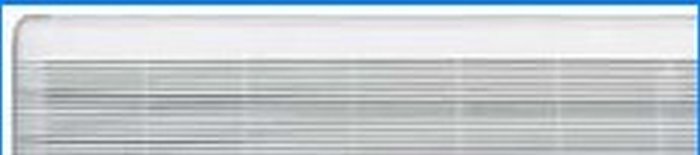

Indendørs blok af et delt system af vægtypen

SCR med flere zoner bruges til at betjene store værelser, hvor udstyret er ujævnt placeret, samt til at betjene et antal relativt små værelser. Sådanne systemer er mere omkostningseffektive end separate systemer for hver zone eller hvert rum. Men med deres hjælp kan den samme grad af nøjagtighed ved opretholdelse af en eller to indstillede parametre (fugtighed og temperatur) ikke opnås som med autonom SCR (klimaanlæg med delt system osv.).

Direkte flow SCV arbejde udelukkende på den udvendige luft, der behandles i et klimaanlæg og derefter leveres til rummet.

Recirkulerende SCR, tværtimod, de arbejder uden tilstrømning eller med en delvis forsyning (op til 40%) frisk udeluft eller på recirkuleret luft (fra 60 til 100%), der tages fra rummet og, efter at de er blevet forarbejdet i et klimaanlæg, igen leveres til det samme rum.

Klassificeringen af ​​klimaanlæg i henhold til princippet om drift af direkte strømning og recirkulation bestemmes hovedsageligt af kravene til komfort, betingelserne for den teknologiske produktionsproces eller tekniske og økonomiske overvejelser.

Central SLE med høj kvalitet regulering af meteorologiske parametre repræsenterer en bred vifte af de mest almindelige, såkaldte enkeltkanalsystemer, hvor al den behandlede luft under givne betingelser forlader klimaanlægget gennem en kanal og går ind i et eller flere rum.

I dette tilfælde går styresignalet fra termostaten installeret i det servicerede rum direkte til det centrale klimaanlæg.

SCR med kvantitativ regulering kold og opvarmet luft tilføres til et eller flere rum gennem to parallelle kanaler. Temperaturen i hvert rum styres af en rumtermostat, der virker på lokale blandere (luftventiler), der ændrer forholdet mellem kold og opvarmet luftstrømningshastighed i den medfølgende blanding.

To-kanals systemer bruges meget sjældent på grund af kompleksiteten i reguleringen, skønt de har nogle fordele, især fraværet af varmevekslere, varmekølende rørledninger i de servicerede lokaler; muligheden for at arbejde sammen med varmesystemet, hvilket er især vigtigt for eksisterende bygninger, hvis varmesystemer kan bevares, når to-kanals systemer installeres.

Ulempen ved sådanne systemer er de øgede omkostninger ved termisk isolering af parallelle luftkanaler, der leveres til hvert serviceret rum..

To-kanals systemer, ligesom enkeltkanalsystemer, kan være direkte-flow og recirkulerende.

Aircondition ifølge SNiP 2.04. 05-91 *, i henhold til graden af ​​tilvejebringelse af meteorologiske forhold, er de opdelt i tre klasser:

Første klasse – giver de parametre, der kræves til den teknologiske proces i overensstemmelse med forskriftsdokumenter.

Den anden klasse – giver optimale hygiejniske og hygiejniske standarder eller krævede teknologiske standarder.

Den tredje klasse – giver tilladte normer, hvis de ikke kan leveres ved ventilation i den varme sæson uden brug af kunstig luftkøling.

I henhold til det tryk, der er skabt af ventilatorerne i de centrale klimaanlæg, er SCR opdelt i lavtrykssystemer (op til 100 kg / m2), mellemtryk (fra 100 til 300 kg / m2) og højt tryk (over 300 kg / m2).

Typer af klimaanlæg:
