Gør-det-selv-bølgeporte: design, diagrammer, tegninger

Indholdet af artiklen

• Installation af søjler under porten
• Ramme til porte og wickets
• Hængsel, montering, montering
• Sådan skydes porten med bølgepap

Denne gang vil vi fokusere på den enkleste måde at komme ind på webstedet. Bølgeporte kan være både midlertidige og permanente løsninger. Under alle omstændigheder skal du være i stand til at opbygge rammen ordentligt for at udføre portens trim og hængsel. Og vi vil fortælle dig, hvordan du gør det.

Installation af søjler under porten

Forestil dig et portblad hængt på en stang som et flag med et stift lærred. Den sædvanlige regel for en håndtag gælder her, hvis omdrejningspunkt er tæt på jorden. I dette tilfælde øges belastningen på “flagstangen” i forhold til afstanden fra aksen, det vil sige, jo længere rammen er, jo mere vil polen dreje ud. Derfor tager vi det som regel, at den underjordiske del af søjlen ikke skal være mindre end den ovenstående, og hvis længden på rammen er mere end halvanden gang højden, tilføjes forskellen i denne afstand til dybden.

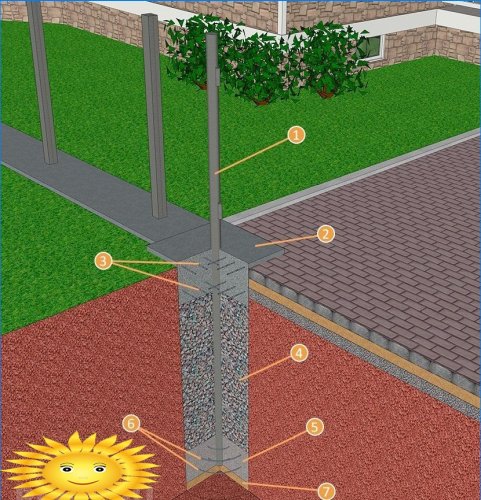

Support konkretiseringsmetode. 1. Støtte – stålrør. 2. Øvre fundamentblok med overjordisk del. 3. Armeringsbur. 4. Genopfyldning. 5. Nederste fundamentblok. 6. Armeringsramme. 7. Sandpude

Runde stålrør bruges normalt som søjler. Dette er ikke at sige, at dette er den mest pålidelige mulighed, men for lette strukturer, som bølgeporte er, er det ganske passende. Hvis porten vægtes, f.eks. Ved smedning, skal man sørge for at styrke stolpen med en afstivning ved at svejse et stykke hjørne udefra, hvor hegnsrammen begynder.

Den nemmeste måde er at bruge færdige stålhegnstolper. Som støtte til porten er det nok at tage en stolpe, der er en eller to størrelser større

Mere end 99% af sin levetid holdes porten lukket. Dette betyder, at det ikke er nødvendigt at tage højde for forskydningen af ​​kraftvektoren ved åbning, men i portens plan skal stolperne til hængslet have maksimal stivhed.

Hullerne til stolperne bores 5–7 diametre på det anvendte rør. I den nedre ende af rørene og i et område på 20–25 cm umiddelbart under jordoverfladen er det nødvendigt at for-vinde 10 mm profilarmering for bedre vedhæftning til beton. Derefter skal du på bunden af ​​hullerne hælde fint grus på en spand og installere rørene, og juster dem i det fælles plan for hegnet ved hjælp af snøringer.

Først hældes kun bunden af ​​søjlen, der er ca. 40 cm høj, med beton. Rørene udjævnes omhyggeligt i fællesplanet og i højden, i den overjordiske del er de midlertidigt forstærket med træstøtter. Det er nødvendigt at tage tre dage på at størkne betonen og sikre den komplette immobilitet af søjlerne i denne periode. Derefter dækkes hullet med knust sten til et niveau på 35-40 cm fra overfladen, fyldningen komprimeres omhyggeligt.

Den øverste del af søjlerne skal hældes efter den foreløbige udvidelse af gropen til en firkant med dimensioner på 40×40 cm og konstruktionen af ​​forskalling til den ovenstående del med en højde på ca. 5 cm. Bemærk, at portene kun kan hænges, når betonen har nået maksimal styrke, dvs. efter 3-4 uger.

Ramme til porte og wickets

Portrammen skal opfylde to hovedkrav:

1. Rammen skal have tilstrækkelig stivhed, så hylsterpladerne ikke fører over tid.
2. Rammen bør ikke være unødvendig tung for ikke at skabe yderligere belastning på hængslerne og stolperne samt for økonomisk brug af materiale.
3. Den samlede længde på bladene skal være 100 mm mindre end afstanden mellem stolperne: 40 mm for hver baldakin og 20 mm mellem bladene, så porten ikke kommer fast ved opvarmning i solen.

For at give stivhed kan rammen naturligvis skråstilles, og så anbefaler vi, at du overholder en rationel tilgang. Det er vigtigt, at ekstravægten fra seler koncentreres så tæt som muligt på hængselssiden af ​​rammen..

Generelt skema med svingporte. 1. Support fundament. 2. Genopfyldning af understøttelsen. 3. Supportstativ. 4. Markiser. 5. seler. 6. Båndramme. 7. Knusplade for at styrke rammens hjørner

Lad os starte med rammen: vi skærer fire segmenter ud fra profilrøret (to nøjagtigt langs rammen og to i højden). Vi slibes øjeblikkeligt emnerne fra rust og fjerner det resterende rullende fedt med en konverter. Vi beskærer kanterne ved 45 °, så vi skrider mod hinanden.

Spred rammen ud på en plan overflade. Tegnet på rektanglets korrekthed er diagonalernes lighed, så match dem med en tolerance på 2-3 mm, hvis nødvendigt, skærpning af kanterne. Når diagonalerne er rettet op, skal du lave pletstikker i de indre hjørner af rammen og derefter kontrollere igen. Grib et punkt i de ydre hjørner, og kontroller diagonalerne igen: metallet leder synligt fra svejsning, undertiden kan diagonalen trække op til 10 mm. Hvis der ses lighed, skal du først svejse kontinuerlige sømme ved de ydre hjørner, derefter de indre, og først derefter flade på begge sider.

Nu skal rammen skråt være korrekt. For at komme i gang skal du tilføje en vandret bjælke nøjagtigt i midten af ​​højden – det er nødvendigt for at fastgøre arkene. Forbind derefter det øverste hjørne fra baldaketsiden med denne tværstang og trækker 2/3 af rammelængden på det.

Fra det nedre ydre hjørne skal du kaste den anden skrå retning mod det første, så fastgørelsespunktet til tværstangen er 1/3 af rammelængden fra den hængslede side. Til sidst laves to knaller fra pladestål med en side på 12-15 cm og forstærker de resterende frie hjørner.

Hvis der er planlagt en port i rammen, skal du tilføje en lodret stolpe en meter fra hængslernes side. Fyldning af resten med seler følger det samme princip. Wicket svejses fra et rør i samme tykkelse som resten af ​​rammen og fastgøres derefter inden i konturen på almindelige dørhængsler. Det er ikke nødvendigt at tilføje seler i det, kun en vandret tværstang.

Husk at bore et hul i bunden af ​​rammen og i tværstangen i hver ende for at dræne vandet. Stol ikke på sømmenes tæthed: vand samles uundgåeligt inde i rammen under regn, indtil rørene på et tidspunkt blæser op.

Hængsel, montering, montering

Du kan også hænge rammen alene. For at gøre dette skal du banke ned et par T-formede understøtninger fra stangen, hvortil porten er tæt bundet med ståltråd. Det er ganske enkelt at justere dem i højden, du skal bare banke stativet med en hammer højere eller lavere og derefter strammes lidt.

Installer porten på en sådan måde, at rammen har et mellemrum fra niveauet for det færdige gård, der dækker fra 10 til 15 cm. Det er ikke nødvendigt at justere rammen strengt vandret, det er mere nyttigt at opnå et kompromis, så hullerne på alle sider er jævnt fordelt.

Hængselfastgørelsesmetoden afhænger af åbningsretningen. Hvis porten åbnes indad, anbefales det at svejse baldakiner til enden af ​​rammen for større stabilitet. I dette tilfælde er porten forbundet til stolpen ved hjælp af korte indsatser fremstillet af pladestål, og ophængningspunkterne er korrekt lukket ved frigørelse af hylsteret i kanterne.

Når døren åbnes udad, vil dette arrangement føre til, at det ydre hylsterark sidder fast. I dette tilfælde anbefales det at svejse baldakinene til stolperne, idet de tidligere har fastgjort stålvinklerne på dem for at flytte hængepunktet fra midten udad, og det er praktisk at svejse baldakindcylindrene. I dette tilfælde er rammen forbundet med hængslerne ved hjælp af korte indsatser fra en tyk bånd.

Sådan skydes porten med bølgepap

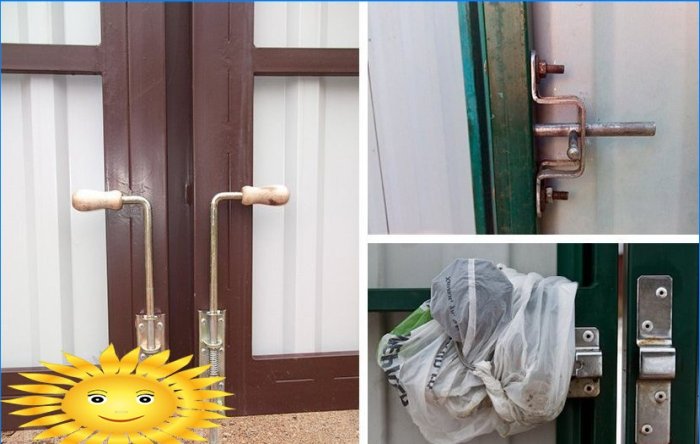

Før du fortsætter med hylsteret, skal du fastgøre den lodrette lås for at fastgøre den stationære ramme, installere låse og andet tilbehør. Derefter skal rammerne af rammen fjernes fra hængslerne, skalaen og rustresterne skal fjernes, grundes og åbnes to gange med maling, helst i mørke farver..

Det anbefales at sy på lagene med klapperne lukket og trække snøringen langs den øverste kant. Først udføres paneleringen af ​​den stationære ramme, der starter fra midten af ​​porten. Pladen af ​​pladerne er lodret, den første skrues i flugt med rammen. Fra hængselsiden skal det ydre ark skæres ved at frigøre det til den krævede afstand for at maskere hængslerne. Bemærk, at når dørene åbnes udad, vil hængslerne være synlige, og der skal laves rektangulære udskæringer under dem. Det anbefales at pakke de skårne kanter indad, inklusive ved udskæringerne, og derefter behandles med antikorrosivt middel.

Syning af den bevægelige ramme udføres på en sådan måde, at arket bevæger sig ind på det stationære ramme med dannelsen af ​​en vestibule og samtidig ligger langs bølgen. Hvis der er en åbning i vinduesrammen til wicket, skal pladerne skæres i skub, så mellemrummet er rent. I dette tilfælde føres foring af wicket til rammen ovenfra, under og på siden af ​​låsen, og fra siden af ​​hængslerne er den gemt på enden af ​​rammen og fastgjort med små selvskærende skruer langs de forborede huller.

Under porten skal det samme ventilationsgap opretholdes, som der var til rådighed for hele hegnet. Når de sys på, falder pladerne under rammen og orienteres med skåret kant op. Efter installationen er dørens øverste kant dækket med en beskyttende hjørneprofil i farven på resten af ​​belægningen, og et lys galvaniseret maske er usynligt fastgjort fra bunden.
