Trussystem for hoftetag: design og installationsfunktioner med dine egne hænder

Indholdet af artiklen

• Gør-det-selv-hoftetag
• Beregning af hovedskitse
• Driftsprocedure
• Den første sag. Hipt tag
• Den anden sag. Hoftetag uden intern støtte

I dag fortæller RMNT.RU-portalen dig om, hvordan et hoftetag ser ud, og hvordan det består af. Du lærer om fordele og ulemper ved denne type raftsystem og installationsfunktionerne. Artiklen indeholder en trinvis vejledning til oprettelse af et gør-det-selv-hoftespaltsystem.

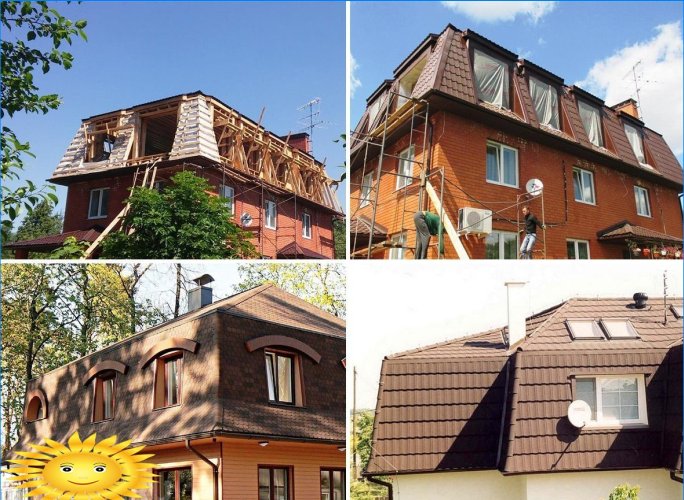

Hoftetaket, eller med andre ord, det firhøjede spærringssystem er en populær og godt undersøgt tagløsning, der tillader konstruktion af store lofttag. En designfunktion er en ekstra hældning, der erstatter pedimentet. Denne rampe har en trekantet form og kaldes en hofte. Et specielt tilfælde af sådan en skråning er en halv hofte, når skråningen ikke når grænsen til armopoyas.

Indførelsen af ​​en ekstra hældning (hofte) i strukturen af ​​et gaveltag giver følgende fordele i forhold til det traditionelle layout:

1. Belastningsfordeling til alle fire vægge. Gaveltaket hviler kun på to. Dette er relevant i gamle bygninger, hvis vægge blev opført under betingelser for tvungen økonomi (fra marl, adobe, mursten på lermørtel).
2. Fraværet af en gavl reducerer vindbelastningen (vindmængden) på spærringssystemet. Det er en vigtig egenskab i blæsende områder og forstæderhjem. Tagdelen i stedet for pedimentet giver ikke en betydelig belastning på fundamentet. Desuden er konstruktionen hurtigere og billigere..
3. Bedre adgang til sollys. En kam med kortere længde er en mindre skygge af “sejlet” på hele taget. Dette er nyttigt til tilstødende bygninger og den private sektor.

På baggrund af åbenlyse fordele har hoftetaket nogle ulemper:

1. Ineffektiv brug af loftet i huse med et vægforhold på højst 3: 1 (den ene væg er ikke mere end tre gange længere end den anden). I bygninger i flere etager er dette usynlig på grund af bygningens betydelige længde..
2. Mere kompleks konstruktion. Dette er en dobbelt egenskab, da kompleksiteten af ​​rafter-systemet indebærer flere elementer, hvilket gør det teknisk mere perfekt – stærk og stiv.
3. Højere forbrug af tagmateriale – ulempen ved at spare på gavlen.

Med hensyn til materialets sammensætning og kvalitet adskiller det flerhøjde tag sig ikke fra andre muligheder. Indtil videre er de følgende størrelser af sektioner af elementerne i hoftespaltsystemet relevante (du kan finde udtrykkene og specifikke navne på elementerne i den forrige artikel):

1. Mauerlat. Kort fra 60 til 100 mm tykt og 150 til 250 mm bredt. Beam – fra 100×100 til 200×200 mm.
2. Central rack (headstock). Kort fra 60 til 100 mm tykt og 150 til 200 mm bredt. Beam – fra 100×100 til 150×150 mm.
3. Spær, højde, ribber, stativer, spær – plade 50 til 75 mm tyk, 100 til 180 mm bred.
4. Det anbefales at bruge bærende og forstærkende metalprodukter – beslag, plader, stænger, ankre, turboprops, hjemmelavede eller stemplede fabriksarmaturer. Metalltykkelse – fra 2,5 mm.

Gør-det-selv-hoftetag

Beregning af hovedskitse

Bemærk.En variant af det traditionelle (klassiske) hoftetag med en vinkel på 45 ° til det vandrette og lodrette vil blive overvejet. Installation kræver avancerede snedkerfærdigheder.

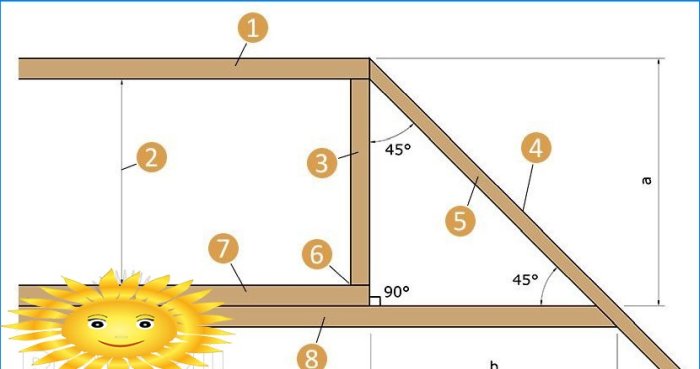

Klassisk hofte med understøtning a = b: 1 – rygløb; 2 – loftets højde; 3 – central rack (headstock); 4 – hoftehældning; 5 – et antal hustruer; 6 – projektionspunkt for forbindelsen mellem ribbenene og ryggen; 7 – seng; 8 – gulvbjælke (spænding)

Indførelsen af ​​en hofte i et gaveltag indebærer installation af yderligere skøjter til denne hældning. De kaldes ribben eller spær. Resten af ​​hoftespalterne kaldes spær. I overensstemmelse med lovgivningen om geometri vil længden af ​​manchetterne afhænge af loftets højde (med forbehold af en vinkel på 45 °).

Baseret på 45 ° -indikatoren kan du nemt beregne de grundlæggende proportionaldimensioner på taget. Det vigtigste øjeblik, når man opretter en skitse og overfører den til terrænet, er projektionspunktet for krydset mellem kanterne og ryggen (i det følgende – projektionspunktet).

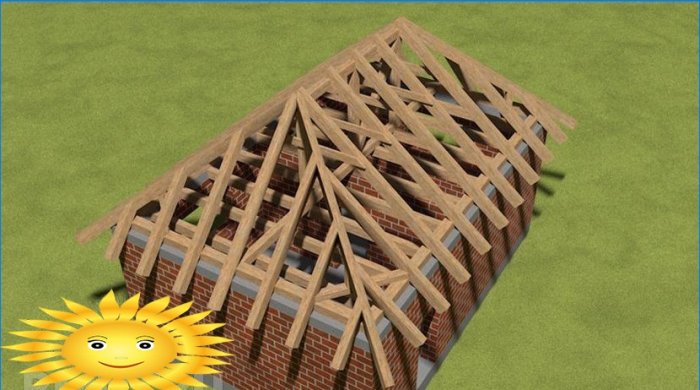

Driftsprocedure

1. Installer Mauerlat på armopoyas ved hjælp af ankre til en dybde på mindst 1,5 gange Mauerlat tykkelsen. Skære hjørner – et halvt træ.

2. Installer senge og forbered pufferne.

3. Marker projektionspunkterne, og installer understøtningsstolper på dem (med en højdemargin) strengt lodret på stærke midlertidige stivere.

4. Bestem højden på ryggen i forhold til et fast vandret plan – overlapning eller panserbånd, markér og klip stativerne i højden.

5. Forbind stativerne med en rygkørsel (bord) med et sikkert slips og løsnes den midterste ramme med skråninger og stropper (den centrale ramme er det betingede navn (række) på stativer, rygkørsel og stangion, forbundet med yderligere stænger og skråninger).

6. Installer rafterbenene på to parallelle ramper i henhold til designet. Fastgør med en midlertidig drejebænk og monter spærrene (tværstænger).

7. Hvis afstanden mellem skrå spærrenes understøtninger er mere end 2,2 meter, anbringes et mellemstop kaldet en sprængel under det. Dette er et lodret stativ monteret på en vandret bjælke, fastgjort til Mauerlat.

8. Trim på plads, installer og løsne hoftebenene. Det antages, at tagets overhæng er godkendt..

9. Monter hoftebanerne på de vigtigste parallelle skråninger til hoftebenene.

10. Installer hoftestiverne, og fastgør alle knudepunkter korrekt ved hjælp af tilgængelige metoder – selvskærende skruer, turboprop, gevindskruer. Under hvert spærbein er det nødvendigt at skære i Mauerlat.

11. Hvis fremspringet af spærrenes arbejdsdel er mere end 1,5 m langt, er det nødvendigt at installere mellemstolper.

Hoftetag har to almindelige specialtilfælde. Begge typer har på en eller anden måde indflydelse på udformningen af ​​rygbjælkens samling og spær..

Den første sag. Hipt tag

Dette er en type tag, der består af fire hofter, dvs. at den ikke har parallelle par skråninger i forskellige størrelser. Alle stråler er nøjagtig de samme. Grundlæggende bruges sådanne tag på lysthus eller tårne. Arbejdsprocessen vil bestå af punkt 2, 3, 7, 8, 9 i den foregående instruktion. På grund af deres lille størrelse og strukturelle stivhed kan de fremstilles på et deponeringsanlæg eller på et værksted og derefter samles med kran.

Den anden sag. Hoftetag uden intern støtte

Denne indstilling er velegnet, hvis du har brug for at maksimere brugen af ​​loftet, f.eks. I erhvervskonstruktion. I dette tilfælde er det bedre at gøre hoftehældningsvinklen fladere – 22,5 ° eller mindre til lodret, sænket ned til projektionspunktet eller 67,5 ° eller mere i horisonten. Dette er nødvendigt for at undgå overdreven snebelastning..

Denne type tagdækning gør op til 90% af gulvpladsen nyttig. Desuden kræver dens installation en masse erfaring og opfindsomhed. Hele essensen af ​​konstruktionen af ​​denne type rafter system reduceres til konstruktion på midlertidige støtter, som demonteres efter den endelige frigørelse. Rammen holdes på plads på grund af stivhed og ensartet spænding af alle elementer – et sådant tag fra et profilrør er en størrelsesorden mere pålidelig end et træ.

Af særlig vigtighed, når man opretter et ikke-understøttet hoftetag, er renheden af ​​pasningen (nøjagtigheden af ​​skæring) af elementerne og pålidelighed af samlingerne. Her er det nødvendigt at bruge så meget som muligt metalelementer, lim og gevindstænger..

Når du installerer et sperresystem, skal du være opmærksom på trelastens kvalitet. Et par gruber- eller barkbillerlarver er nok til, at ethvert træstolssystem ødelægges inden for 10 år. Sørg for at behandle træ med specielle forbindelser..
