Denne artikel giver en forenklet metode til beregning af spærringssystemet. Du lærer, hvordan du hurtigt og korrekt træffer en beslutning om spærrenes tværsnit og bredden på spændet. Den tilpassede matematiske beregning indeholder et minimum af formler og fører til forholdsvis nøjagtige resultater.

Beregning af rafter-systemet i henhold til skitsen

Der er en standardmetode til beregning af spærrekonstruktionen, bragt i overensstemmelse med SNiP 2.01.07–85 “Belastninger og påvirkninger”. Det inkluderer mange forholdsvis komplekse beregninger og referenceværdier. En populær service af websteder – online beregning af gavl tagspærsystemet – giver dig mulighed for at bestemme mængden af ​​materiale meget nøjagtigt.

Bemærk.Artiklen beskriver metoden til beregning af raftesystemet på et gaveltag med en hofte-, halv-hofte- eller pediment uden yderligere strukturelle elementer – baldakiner, fuglekasser, tårne ​​osv. Og en hældningsvinkel på mindst 45 °.

Hvor skal man begynde

Den traditionelle teknik antager følgende fremgangsmåde: tagkonstruktionen og bjælkens tværsnit vælges til designbelastningen. Dette opfylder ikke i dag kravene i dag, og de indledende data i vores tilfælde vil være følgende indikatorer:

  1. Krav (ønsker) til tagkonstruktionen. Først og fremmest betyder dette tilstedeværelsen af ​​et loftsgulv (bolig), placeringen af ​​sovesvinduer eller tilstedeværelsen af ​​et lofteteknisk rum.
  2. De eksisterende dimensioner af huset eller bygningens grænser. 70% af private huse er placeret i relativt tætte bygninger, og dette bør også tages i betragtning, når man designer et tag. Det begrænsede område på stedet og de mulige krav, som naboer har for sollys, kan foretage deres egne justeringer.
  3. Forening. Spærsystemet er en struktur i flere dele. Det er rimeligt at forsøge at bringe det maksimale antal elementer til en standard – sektion af tavlen eller træet.

Beregning af rafter-systemet i henhold til skitsen

Det vanskeligste, mærkeligt nok, er det første punkt. Efter en fuldstændig forståelse af, hvilke funktioner rafter-systemet skal udføre (direkte eller kombineret), kan du dog gå videre til designstadiet.

Sådan opretter du en skitse

Dette trin er en af ​​de afgørende, for i den lærer vi de omtrentlige størrelser af elementerne. Den vigtigste – fagstol – vil blive grundlaget for yderligere beregninger. Selve tegningen er baseret på to indledende parametre:

  1. Spænde mellem bærende vægge. Det er yderst ønskeligt, at understøtningspunkterne i raftsystemet, der transmitterer lodrette belastninger, er placeret langs lejevæggenes eller understøttelsens akser. Afstanden fra fremspringet af ryggen til væggen kaldes et halvt spænd..
  2. Rygghøjde fra gulv. Denne parameter består af de funktionelle funktioner i designet – højden på loftsloftet, et tilgængeligt loft eller et “tomt” loftsrum.

Som du ved er 75% af enkle rafter-systemer tag med en lige og “ødelagt” hældning. Dette påvirker beregningerne markant, så vi vil straks adskille disse typer. Da ethvert standardtak er baseret på en trekantet struktur, vil vi forsøge at begrænse os til en formel (Pythagorean teorem):

  • fra2 = a2 + b2

På dette trin kan du forholdsvis nøjagtigt beregne arealerne på skråningerne og forbruget af tagmateriale sammen med kassen. For at gøre dette er det tilstrækkeligt at bruge beregningen af ​​gavl tagspærresystemet online, som leveres af mange steder.

Lige lige sider

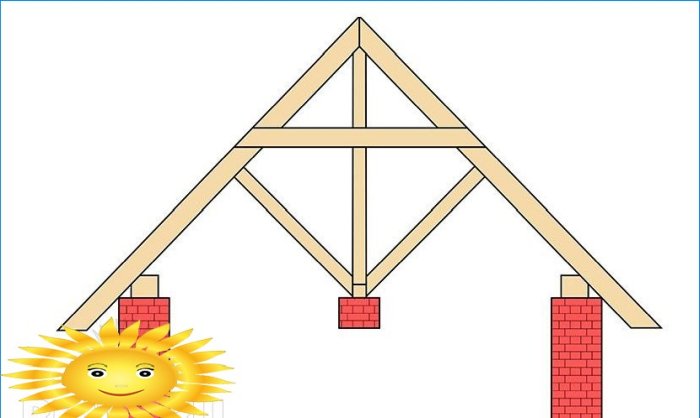

Vi overfører til skitsen gulvets dimensioner eller placeringen af ​​de bærende vægge (strukturen indebærer ikke altid tilstedeværelsen af ​​et trægulv) i skala. Derefter markerer vi højspidsen og tegner lige linjer mod væggene under hensyntagen til det accepterede tagoverhæng. Disse lige linjer kan allerede måles og ganges med skalaen – vi får længden på spærbenet.

Beregning af rafter-systemet i henhold til skitsen

I overensstemmelse med den valgte struktur for organisationen af ​​det indre rum (kombineret eller delt) placerer vi rafterbindet (tværstangen) og bestemmer dets længde. Vi anbringer stop, skråninger og lodrette stolper på tegningen, idet vi overholder kravene, som portalen stod i artiklen “Gør-det-selv gavl tagspærsystem.” Spændene må ikke være mere end 2 m, og spærrene skal nødvendigvis have en mellemliggende afstivning. I dette tilfælde er det nok at overholde den omtrentlige toleranceramme.

Ved hjælp af formlen til forholdet mellem siderne i en retvinklet trekant kan du beregne en hvilken som helst af dimensionerne på fagstokken. Resten af ​​dimensionerne kan fjernes fra tegningen gennem skalaen. Hovedopgaven er at få dimensionerne på hvert af elementerne..

“Ødelagt” hældning

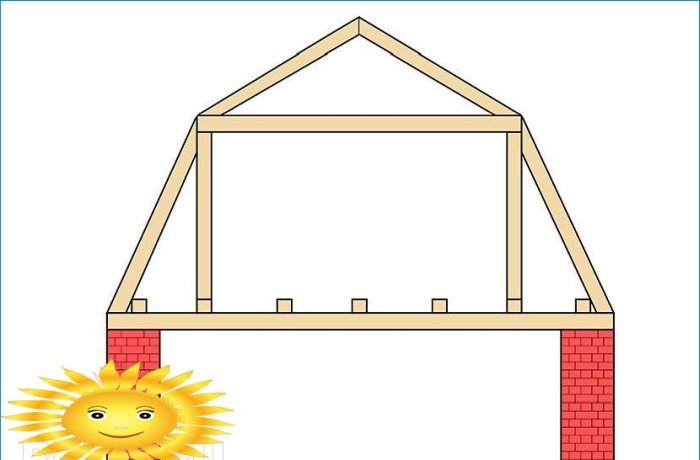

Denne type tag tages altid i forbindelse med konstruktionen af ​​loftet eller overbygningen på boliggulvet. Det har et karakteristisk træk – en række lodrette stolper i skæringspunktet mellem skråningerne og en rafterbjælke, der kan placeres både øverst på disse stolper og under ryggen. Rækker med stolper og tværstænger danner loftsrummets vægge og loft.

Tilsvarende overfører vi hovedelementerne til tegningen – først væggene og loftet, derefter en række stativer og tværstænger (i loftsniveau), så forbinder vi dem med linjer, der ganske nøjagtigt viser formen på skråningen.

Beregning af rafter-systemet i henhold til skitsen

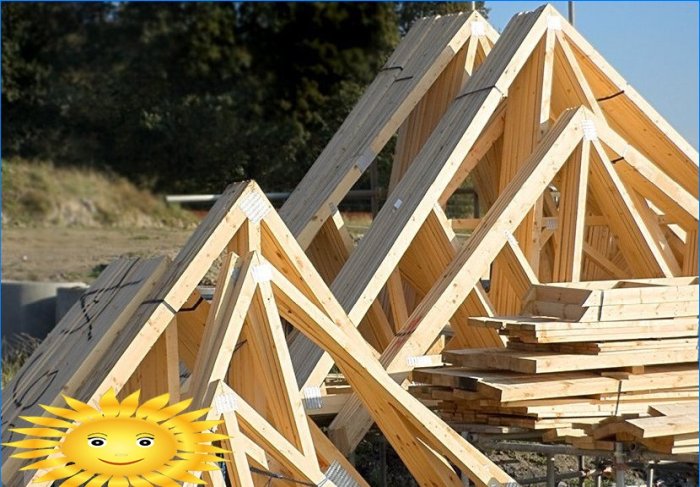

Efter målinger og beregninger skal længderne af alle elementer i fagværksstolen tilføjes og 10% tilføjes til det resulterende antal. Dette vil være den samlede længde af konstruktionen af ​​en fagstol (ODK1).

Valg af rafterafsnittet og forening

Sektionen af ​​systemelementerne, især spærbenene, afhænger direkte af spændvidden mellem understøttelserne i den midterste del. Af alt træ til trussystemet er træ og karton velegnet (tæller ikke fabrikslimede fagstænger). Samtidig har brættet en meget bedre indikator for forholdet mellem sektion og bøjningsstyrke. I vores tilfælde taler vi om pålideligheden af ​​spær, som tavlen bruges til, fordi der er en margin på dybden af ​​brystet til at lægge isoleringen.

Beregning af rafter-systemet i henhold til skitsen

Tabel over afhængighed af spanbredde og spærtykkelse

Spanbredde uden mellemstøtter, mm Tværsnit af spærbenet, mm
2000 til 2500 40×150
2500 til 3500 50×150
3500 til 4000 60×150-180
4000 til 5000 75×180-200
5000 til 6000 100×180-250

Det anbefales ikke at arrangere tagstænger på mere end 6 meter uden mellemstøtter.

Råd.Når du splejer to plader for at skabe en lodret understøtning, skal du placere 25 mm (“bosser”) mellem dem på punkterne for fastgørelse af beskæringspladerne i trin på 300–400 mm. Så styrken af ​​understøttelsen vil være højere sammenlignet med direkte splejsning..

Når du har bestemt det tilstrækkelige afsnit på tavlen, kan du beregne lydstyrken på en fagstol. For at gøre dette multiplicerer vi ODK-1 med snitområdet på tavlen. Den resulterende mængde af en gård (OF1) bruges til beregning af den samlede lydstyrke.

Beregning af tonehøjden på tagstænger

Stigningen på spærrene på loftet rafter system afhænger af tykkelsen og udformningen af ​​spærragterne.

Højde kontra tykkelse bord

Tykkelse, mm Maksimalt tilladt tonhøjde, mm
40 500
50 600
60 800
75 1000
et hundrede 1200

Ved at dele længden af ​​den langsgående (parallelt med ryggen) væggen med det valgte trin, får vi antallet af fagstænger (N). I overensstemmelse hermed kan vi beregne brædderens længde for fagene:

  • UEC1 x N

truss board volumen:

  • AF1 x N eller UEC1 x Sbestyrelsesafsnit x N

Mauerlat beregning

Hvis rafter-systemet er arrangeret på et trægulv, refererer hele den vandrette bånd til det. Vi vil overveje muligheden med en Mauerlat på en stenmur.

Beregning af rafter-systemet i henhold til skitsen

Da stolperne, stiverne og purlinerne er inkluderet i fagværksberegningen, er vi nødt til at beregne den vandrette bånd. Der er en simpel regel her – det skal mindst være et dobbelt spærbenstykke tyk. Hvis tagets samlede vægt (inklusive lameller og tagmateriale og sne) er mærkbar høj, skal tre plankelag påføres.

Volumen på tavlen til Mauerlat vil være lig med længden af ​​bærevæggene ganget med sektion af tavlen og antallet af lag. Mauerlat lavet af flere lag vil binde bedre i hjørnerne.

Samlet antal

Vi sætter alle opnåede mængder sammen og tilsætter 20% til affald og trimning. Antallet af metalprodukter og fastgørelsesmidler bestemmes individuelt. Det vides kun med sikkerhed, at jo mere, jo bedre..

Bemærk.Alle de givne værdier og proportioner af afhængighed er hentet fra normativ litteratur og referencelitteratur..

På trods af den tilsyneladende enkelhed kan denne tilpassede beregning konkurrere nøjagtigt med online rafter-systemberegningsmaskiner. Det afgørende ord forbliver dog altid hos den, der gennemfører projektet..
