Valg, installation og drift af delte systemer. Del 2

Indholdet af artiklen

• Valg af et sted at installere splitblokke
• Delet systemstandard og ekstraudstyr
• Opdel systeminstallation

I denne artikel: at vælge et sted til opdelte blokke – det er ikke så enkelt; maksimal og minimal længde af gasrørledningen mellem indendørs og udendørs enheder; standardudstyr og ekstraudstyr til klimaanlæg med to enheder; omkostningerne til klimaanlægskomponenter, der skal købes separat; hvorfor du ikke kan bruge et kobbervandsledning; valgfri, men praktisk elementer i et delt system; hvad er et “vinterkit”, og hvorfor er det nødvendigt; installation af en delt indendørsenhed – hvordan man gør alting rigtigt.

I modsætning til andre husholdningsapparater kan et klimaanlæg med to enheder ikke bruges til dets tilsigtede formål umiddelbart efter køb – det skal først installeres. Og da det er umuligt at uafhængigt eksponere og forbinde de splittede blokke med en motorvej, vil dens ejer have en vanskelig søgning efter erfarne og ansvarlige, men hvad er der, eventuelle installatører. Begyndelsen på den varme sæson åbner vejen for installatører af klimaanlæg til tegnebøgerne til ejerne af helt nye split-systemer, deres erhverv bliver meget efterspurgt, hvilket tiltrækker forskellige halvuddannede mennesker og direkte svindlere, der har annonceret deres tjenester på Internettet og i medierne siden midten af ​​foråret. Hvordan man skiller erfarne håndværkere fra tvivlsomme installatører, hvordan installationen af ​​et delt system skal udføres, og hvad der kræves til dette – vi finder ud af det.

Valg af et sted at installere splitblokke

Ofte er ejere af friskkøbte klimaanlæg helt afhængige af installatørerne, når de vælger placeringen af ​​det delte system, eller de er kun interesseret i installationsstedet for den indendørs enhed – begge “enkle” indstillinger er forkerte. Ved planlægning af installationspunkterne til udendørs og indendørsenheder skal følgende nuancer tages i betragtning:

• den indendørs enhed bør ikke ligne en “sort får” på baggrund af det indre af rummet;
• den direkte luftstrøm, der genereres af klimaanlægget, bør ikke komme ind i husstandens hvile og arbejde;
• skal du sørge for, at styrken på det afsnit af væggen eller loftet, hvor bloktørreren antages at være placeret, er tilstrækkelig og kan modstå dens vægt;
• den minimale afstand fra de øverste og nedre punkter af indendørsenhedskroppen til loftet for loftet og kabinetmøbler er mindst 300 mm. Derudover kræves der tilstrækkelig plads til placering af rørene i freonlinien og kondensafvanding, strømkabler;
• Anbring ikke en hårtørrer på et delt system over en varmelegeme;

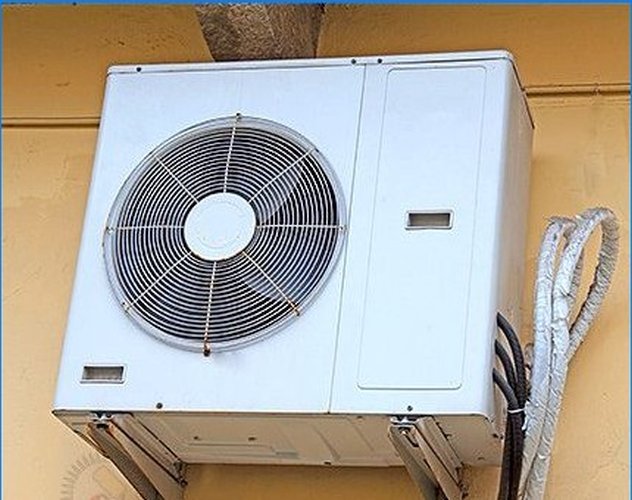

• den minimale afstand fra side, bund og frontvægge af den opdelte udendørsenhed til enhver lufttæt overflade er 300 mm, ellers vil luftudskiftningseffektiviteten falde, og enhedens kraft falder;
• varm luft, der kommer ud af gaden blokken, bør ikke komme ind i vinduerne i lejligheder beliggende en etage under;
• det maksimalt tilladte støjniveau produceret af udendørsenheden er 70 dB (SNiP 23-03-2003);
• klimaanlægget, der er anbragt på væggen i bygningen eller på dets tag, skal være beskyttet mod nedbør – for at beskytte det mod regn og istapper skal du installere et visir over det, for helt at udelukke at drive med sne, hæve anordningen over tagplanet, efter at have rejst en piedestal af den krævede højde til dette;
• udløbet af kondensatudløbsslangen skal placeres, så fugt ikke falder på vinduerne i de nederste etager og på tilskuere, selv i stærk vind;
• det er nødvendigt at give den nemmeste adgang til den eksterne enhed – for at den fungerer korrekt, har du brug for service, og det vil være vanskeligt og utrygt at komme til et udstyr placeret i en betydelig højde og endda på en tom væg i en højhus.

Lad os se nærmere på spørgsmålet om placering af opdelte enheder fra placeringen af ​​en freonlinie, der ikke kun har begrænsninger, men også i mindstelængden. Alle producenter af to-enheders klimaanlæg angiver i den tekniske dokumentation for dem grænseværdierne for længden af ​​kobberrørledningen og den lodrette afstand af udendørs og indendørsenheder fra hinanden – normalt 15 og 7 meter. Du skal dog ikke trække freonlinjen til fulde, omend en tilladt afstand: Hver ekstra meter af et kobbergasrør koster cirka 400 rubler, og arbejdsmængden ved installation og indlejring i vægge vil også stige; behovet for at pumpe freon gennem en flermeters rørledning indlæser kompressoren alvorligt, hvilket resulterer i, at dens effekt falder.

Hvis du bestemt agter at udsætte klimaanlæggets udendørs enhed på taget, fjernt fra installationsstedet for indendørsenheden i en afstand af mere end 7 m lodret og 15 m vandret, skal du købe ikke en almindelig husholdningsdeling, men relateret til semi-industrielle modeller. Vælg for eksempel en multisplit fra Mitsubishi Electric, Mitsubishi Heavy eller Daikin, designet til længde og højde forskelle på rørledningen over 50 m.

Cirka hver anden installatør af split-systemer fortæller dig med tillid til, at jo kortere længden af ​​kommunikationslinien mellem blokke er, desto bedre. Det er lettere at arrangere en kort rørledning end en lang – det vil sige alt, hvad sådanne uheldige installatører, der ønsker at forenkle deres opgave og spare installationstid, baserer deres overbevisning på en kort linje mellem splittede enheder. Kobbergasrørledningen, der forbinder gade- og indendørsenhederne, er en del af kølesystemet, hvis parametre er omhyggeligt beregnet af ingeniørerne fra producenten, dvs. eventuelle afvigelser i dens længde påvirker ligeledes parametrene for klimaanlæggets driftscyklus. Derfor er det påkrævet at bruge mindst 3 meter kobbergasrør – fortrinsvis hele sættet, der er knyttet til klimaanlægget og modtaget af køberen ved køb. De der. hvis blokke kun er delt med tykkelsen af ​​den ydre væg eller sådan, er det ikke nødvendigt at skære rørene, er det påkrævet at samle den “ekstra” længde med ringe og placere dem bag kroppen af ​​gaden.

Billige splitmodeller er især følsomme over for krænkelser af længden af ​​freonrørledningen, da de er udstyret med de enkleste kontrolsystemer, der ikke er i stand til at foretage justeringer af driften af ​​systemet under betjeningen af ​​klimaanlægget, hvorfor overholdelse af længden på kommunikationen mellem deres enheder er kritisk nødvendigt.

Tegninger til placering af de delte systemblokke, der angiver alle de nødvendige dimensioner, er udviklet af repræsentanter for installationsteamet efter inspektion i rummet, hvor enheden skal installeres. Dette dokument skal underskrives af begge parter – chefen for installatørerne og ejeren af ​​split. Bemærk, at ansvaret for alle installationsfejl, der er foretaget af installatørerne, efter godkendelsen falder på ejeren af ​​det delte system – vær så betyder som muligt.

Delet systemstandard og ekstraudstyr

Et nyt klimaanlæg leveres normalt med en ekstern og intern split enhed, en instruktion med et garantikort og et kobbergasrør 7-10 m langt, en fjernbetjening med eller uden to fingerbatterier – selvfølgelig er det umuligt at samle et arbejdsklima system baseret på denne liste.

Lad os liste elementerne i yderligere udstyr og dele dem i primære og sekundære enheder. Den første gruppe inkluderer: fleksibelt elektrisk kabel (det er bedre at bruge VVG) to- eller tre-kerne (i tilfælde af jordforbindelse), med et tværsnit på 2,5 mm² – prisen pr. løbende meter er ca. 50 rubler to stålbeslag eller et ramme podium til installation af en ekstern enhed med en tilladt belastning over 70 kg – en omtrentlig omkostning på 900 rubler. pr sæt; en dræningsslange lavet af forstærket PVC – prisen pr. løbende meter er ca. 40 rubler; isolering til freonlinjen – 10 rubler. pr. løbende meter; hjul med termisk tape, der beskytter rørisolering mod sollys – 220 rubler. et stykke; et stik med to eller tre kontakter (en til jordforbindelse) – 75 rubler. et stykke.

I tilfælde af at et kobberrør ikke er inkluderet i standardsættet, skal det købes yderligere – i gennemsnit er prisen 200 rubler. pr. løbende meter. Det er vigtigt at købe et gasrør, ikke et vandrør, fordi gastryk i køleudstyr er højere end i vandforsyningssystemet – et kobbervandsledning giver gas mulighed for at passere igennem, hvilket vil resultere i behovet for hyppig tankning af splitsystemet med dyre freon.

Til information: en søm eller et sømløst vandrør lavet af kobber er designet til et maksimalt tryk på 10 atmosfærer, mens trykket i linjen med R22 freon vil være op til 24 atmosfærer, og i R410A freon – op til 41,5 atmosfærer.

Antallet af sekundære eller valgfri elementer i pakken inkluderer: beskyttelsesvisir – pris fra 1300 rubler; vandalsikkert gitterkasse – pris fra 2500 rubler; dræningspumpe – pris fra 3000 rubler; helårs sæson – pris fra 5000 rubler.

Istapper og isskorpe, der falder ned fra taget, kan beskadige kroppen af ​​den udvendige klodsblok ved at udsætte og knuse metallet, hvilket får det til at ruste og forårsage atmosfærisk nedbør ind i enheden. Et visir lavet af 2 mm stålplade beskytter pålideligt klimaanlægget mod faldende genstande. Det vil dog ikke være let at installere et sådant visir – i tilfælde af installation af en ekstern enhed under vinduesåbningen er det nødvendigt at give plads til installationen af ​​visiret, og dette er mindst 200 mm. Hvis du sænker gaden splittet så lavt, vil det være meget vanskeligt at sætte monteringssættet ud af vinduet, bliver du nødt til at tiltrække industriklatrere – en person hænger fra vinduesåbningen for at installere monteringssættet, og en massiv splitblok er desuden livstruende.

En rektangulær anti-vandal kasse lavet af et gitterklæde svejst til en stålramme lukker adgangen til enheden fra alle sider, undtagen for bunden – dette er nødvendigt for forebyggende vedligeholdelse. Som regel er disse kasser udstyret med en stålplader, dvs. de beskytter også klimaanlægget mod genstande, der falder ovenfra. Beskyttelsesbokse bruges, når der installeres opdelinger i lav højde eller på bygningens tag (loftet).

Dræningspumpe. Luftkøling, der udføres af airconditionanlægget, ledsages altid af fugtkondensation på rørene på fordamperen, der er installeret inde i hårtørrer. Dråber kondensat strømmer ned i en sump, hvorfra de ledes gennem en dræningsslange til gaden eller til kloakken ved hjælp af tyngdekraften (tyngdekraft) – denne dræningsfjernelsesplan implementeres i alle typer ophængte opdelte systemer. Men i nogle tilfælde fungerer denne metode ikke – for eksempel ved placering af en opdeling i en semikælder eller i kælderværelse – og en dræningspumpe bruges til at løse problemet med kondensatafløb. Det er en rektangulær plastbeholder med en pumpe og en vandstandssensor indeni. Røret, der fjerner kondensat fra den indvendige enhed i det opdelte system, er forbundet til en plastbeholder, når det fyldes, udløses en sensor, der tænder pumpen – vand pumpes gennem udløbsslangen i kloakken eller udenfor. Så snart tanken er tom, slukker pumpen. For øvrigt er nogle modeller af opdelte systemer udstyret med en indbygget dræningspumpe på monteringsstadiet..

Helårs sæson. Med begyndelsen af ​​den kolde sæson falder udetemperaturen lavere og lavere, så snart dens værdi når -5 ° C – alle budgetter med klimaanlæg stopper med at arbejde på grund af truslen om forfald på fordamperen til udendørsenheden og frysning af kondensat i udløbsrøret. Udstyring af gadesperren på det delte system med det såkaldte “vinterkit” vil udvide den nedre grænse for den tilladte temperatur for klimaanlægget til ca. -30 ° С, dvs. enheden kan fortsætte med at arbejde på afkøling eller opvarmning selv i koldt vejr og bliver en helårsperiode. “Vinterkit” inkluderer følgende udstyr:

• en ventilationsenhedscontroller, der styrer dens rotation baseret på udetemperaturen og den brugerspecificerede driftsform Ved at justere luftstrømmen til kompressoren og kondensatoren forhindrer regulatoren dem i at fryse;
• elektrisk varmelegeme, der forhindrer en stigning i viskositeten af ​​olien i kompressorens krumtaphus;
• varmeelement til dræningssystemet tillader ikke, at kondensat bliver til is, dvs. sikrer normal udstrømning af væske fra den indendørs enhed i klimaanlægget.

Sættet med “vinterkit” behøver ikke at bestå af et komplet sæt enheder – for eksempel i tilfælde af kondensatafløb i kloakken er opvarmning til kondensrøret ikke påkrævet, og klimaanlæg med inverterkompressorkontrol behøver ikke en ekstra ventilatorregulator, da deres styresystem allerede er udstyret med det.

At udstyre klimaanlæg med et “vinter sæt” med det formål at bruge dem til opvarmning af boliger er upraktisk, fordi med et fald i gatetemperatur til -15 ° C og derunder vil kraften i den klimatiske enhed kraftigt falde, effektiviteten vil mere end halvere. Derfor er et delt system med et “vintersæt” kun praktisk i lavsæsonen, det er ikke egnet til fuld opvarmning af værelser om vinteren på grund af højt energiforbrug ved lav ydelse – det er lettere og billigere at bruge elektriske opvarmere. Klimateknologi, der er i stand til at afkøle og sænke fugtigheden i rum uanset årstid, er yderst nødvendigt for faciliteter med kompleks og dyre elektronik, hvis glatte funktion kræver skabelse og vedligeholdelse af en atmosfære med strengt definerede egenskaber.

Opdel systeminstallation

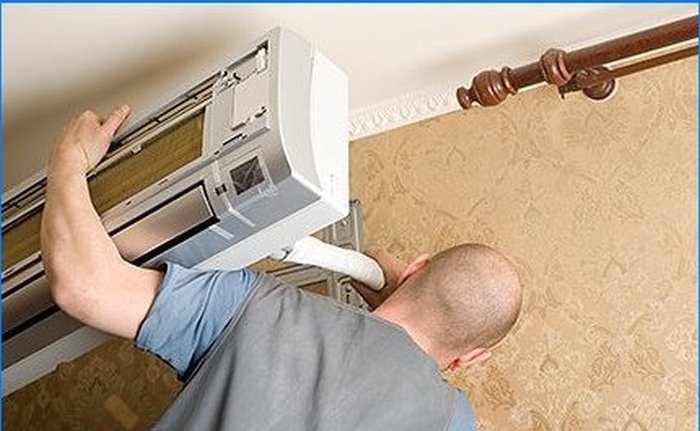

Efter at have aftalt kunden installationspunkterne for de opdelte enheder og ruterne for at lægge rørene i freonlinjen, udføres installationen af ​​den indendørs enhed – installationsarbejdet begynder netop fra denne enhed, fordi det er lettere at udsætte. Det er nødvendigt at fjerne stålmonteringspanelet fra hårtørrerens bagvæg og bruge det som en stencil: fastgøres til væggen, markér hullerne til fastgørelse af monteringspanelet; bor huller med en stans; fastgør panelet til væggen med plastik dybler; hænge den interne splitblok på. Det er vigtigt at sikre, at den indendørs enhed er placeret strengt vandret, ellers kondensatet fra pallen ikke strømmer ind i drænrøret, men på gulvet under enheden – kontroller for vandret ved hjælp af et bygningsniveau. Det andet vigtige punkt er, at hårtørreren skal placeres på en sådan måde, at grebene på ryggen sidder tæt ind i åbningerne på monteringspanelet, ellers dannes der et synligt hul mellem hårtørrerens bagvæg og rumets væg.

Efter at have afsluttet installationen af ​​den indendørs enhed i det delte system, fortsætter installatørerne med at bygge stier til kommunikation mellem enheder og et drænrør. Valget af ruteudlægningsmetode bestemmes af den aktuelle tilstand i rummet – hvis der udføres en større revision deri, skæres riller ud i væggen, men hvis ejeren af ​​split ikke udfører reparations- og efterbehandlingsarbejde, installeres en dekorativ PVC-kasse på væggen i stedet for rillerne. Før du installerer plastikboksen i væggen, er det nødvendigt at bore et gennemgående hul, gennem hvilket kommunikationen derefter vil blive ført …

Fortsættelse af materialet på den rigtige installation af opdelte systemer – i den næste artikel.
