I denne artikel: Sådan monteres en udendørs enhed; egenskaber ved højkvalitetsbeslag; hvordan de eksterne og interne blokke er forbundet; konstruktion af en dræning; efter samling af freonlinjen udføres evakuering; hvordan man kontrollerer kredsløbet for kølemedielækager uden at bruge freon; installations accept accept.
Ofte foretrækker splittede systeminstallatører at udføre deres arbejde på et lavt kvalitetsniveau, og det er vanskeligt at identificere dette faktum – der kræves specifik viden, som normalt er utilgængelig for den gennemsnitlige person. Ved hjælp af dette materiale kan du finde ud af, hvor godt installationen af airconditionanlægget i dit hus udføres, beskytte dig mod mulige ufuldkommenheder fra installatørernes side, efter at du har udstedt de dokumenter, der ledsager installationsarbejdet.
Installation af en ekstern blok af et delt system
Lad os fortsætte beskrivelsen af de arbejdstrin, der blev udført under installationen af det delte system, som vi startede i den forrige del af materialet. Det er meget vanskeligere at eksponere klimaanlæggets eksterne enhed end den indvendige, da det er tungt, arbejdet udføres normalt i en høj højde og med minimal bekvemmelighed – installatøren tvinges til at stikke ud af vinduesåbningen mere end halvdelen af sin højde, og det er ofte nødvendigt at udføre installation i en nedadvendt position. Vi viser de mulige installationspladser for gadeopdelt blok – en åben balkon, tag og loft (det skal være effektivt ventileret, dette er vigtigt) – så undersøger vi dets installation på den ydre overflade af væggen.
For at placere en vægtig blok skal du først anbringe beslagene på væggen, idet du holder en afstand mellem dem lig med afstanden mellem monteringshullerne på benene, der er placeret på undersiden af blokhylsteret. Før du begynder at markere placeringen af de to konsoller på væggen og fastgøre dem, skal du undersøge dem omhyggeligt. Ideelt set skal beslagene være fra fabrikken, dvs. ikke håndværkssvejset, men i dette tilfælde skal du være opmærksom på:
- den anvendte malingstype – det skal være en pulvermaling, der danner en tilstrækkelig stærk belægning i forhold til mekanisk skade. Emaljeovertrækningen afskæres let ved stød, som ikke kan undgås fuldstændigt under installationen, områder med udsat metal vil rust og med tiden svækkes beslagets styrke. Følgelig er umaltede beslag overhovedet ikke egnede;
- monteringshuller, boret fra fabrikken og normalt ovale i form, som giver dig mulighed for at fastgøre eksterne blokke med opdelinger af forskellige dybder i dem, skal laves, inden du maler beslagene – igen på grund af rust;
- beslagstype – sørg for, at den passer til enhedens vægt og bygningsmurets materiale. Beslagene skal være markeret med denne information.
Montering af beslag på væggene udføres ved hjælp af dybbolte eller ankerbolte, så det er mere sikkert – forestil dig konsekvenserne af en gadeblok, der falder ned på en bil, der parkeres i nærheden af dit hus eller, endnu værre, på en tilskuere.
Efter installationen af beslagene satte montørerne den udvendige blok på dem, anbring tykke gummipakninger mellem monteringerne, kaldet vibrationsisolatorer, som forhindrer monteringerne i at løsne på grund af vibration af enheden under drift og undertrykke støj, og stram derefter ankerboltene, der passerer gennem pakningerne. Klimaanlæggets klemmer, der er placeret under det beskyttende plastikdæksel, er forbundet til to obligatoriske kabler – strøm og kontrol samt om nødvendigt jordforbindelse. For at opnå en mere pålidelig forbindelse krympes trådens blotte ender med hylstre.
Opdel blokerer forbindelse til hinanden
Kobberrørene på freonlinien forbindes først til den udvendige blok, for dette anbringes skruemøtrikker på dem, derefter behandles kanterne med en rimmer, rulles og forbindes til blokkeens indgangsbeslag. Stramningen af møtrikkerne udføres med specielle skruenøgler, der tillader anvendelse af en begrænset kraft på dem – for eksempel til? tommer rør, kræves en skruenøgle med en begrænsning af den kraft, der påføres den op til 160 kg / cm.
Skæring af kobberrør med det formål at forkorte dem udføres ikke – ved hjælp af en håndtag, fjeder- eller tværbåndsrørbøjler rulles den “ekstra” rørlængde op i ringe og lægges bag gadeopdelingen. Derefter tages isolering langs hele kobberrørets længde, termisk bånd vikles over det.
Efter at have afsluttet forbindelsen til kommunikation med indgangene og terminalerne på udendørsenheden, fortsætter installatørerne med deres input til indendørsenheden. Kablernes kontakter er nødvendigvis overspændt med tapper, deres forbindelse til hårtørrerens terminaler skal udføres med særlig omhu, for hvis du blander kontakterne sammen, kan strømforsyningen muligvis mislykkes, når strømmen er tilsluttet. Hvis kablet og ledningerne inde i dem har en lignende farve – inden du tilslutter, skal du ringe til dem med en tester.
Dræning afløb
Betjeningen med at lægge dræningsledningen kan udføres både inden påbegyndelsen af arbejdet med konstruktionen af kølekredsløbet (umiddelbart efter installationen af den indendørs enhed) og efter dem. For at skabe dræning er det kun et specielt plastrør med forstærkning, der egner sig – det bøjes let, i en bøjet position formindskes gabet inde i det ikke, de indre vægge garanteres ikke at indeholde hulrum og ruhed, dvs. helt glat.
I et forsøg på at forenkle opgaven eller reducere installationsomkostningerne lidt, kan installatører bruge en plastslange uden forstærkning eller et gummirør – begge muligheder er ikke egnede, da kløften ved svingen mindskes, og forskellige mikroorganismer vil sætte sig på de ru indre vægge, tiltrukket af den fugtige atmosfære. Som et resultat vil en dræningsslange af dårlig kvalitet blive tilstoppet, og vand vil strømme fra den indendørs enhed i det splittede system, når husholdningerne nærmer sig hårtørrer, vil husholdninger føle ubehagelige lugte.
Dræning fra dræningsrøret vil være mest korrekt at udledes i kloakken, der er to grunde til dette:
- i komfortable boligområder vil tilbagetrækningen af afløbet til gaden blive opfattet med fjendtlighed af naboer såvel som af HOA;
- med et fald i udetemperaturen under 0 ° C, vil drænrørets gennemstrømning falde i størrelse på grund af frysning, kondenseret vand vil sive fra hårtørrer til væggen og gulvet i rummet.
At støvsuge freonlinien er en obligatorisk handling
Efter tilslutning af interblock-kommunikationen i det delte system kræves det, at der udføres støvsugning, hvis formål er som følger:
- fuldstændig eliminering af luft fra kredsløbet. Hvis atmosfærisk luft delvist forbliver i kobberrørene, øger det trykket i kredsløbet, hvilket vil medføre en øget belastning på kompressoren og reducere dens ydeevne;
- garanteret fravær af fugt. Luften indeholder altid fugt, som når den trænger ind i freonlinien, når den kombineres med freon, vil ændre dens kemiske sammensætning, danne syre, sænke den beregnede isoleringsmodstand for kompressormotoren – som et resultat vil den klimatiske enhed blive defekt.

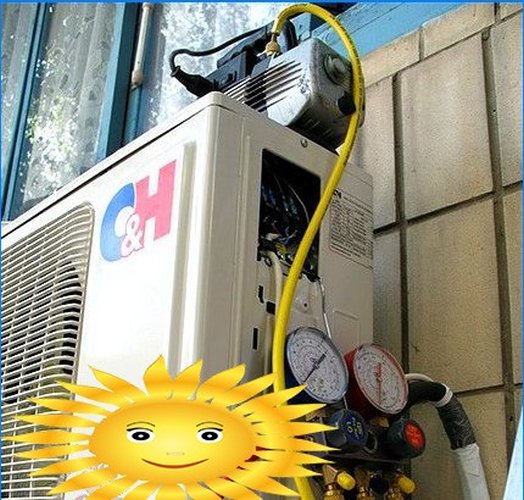

Funktionen til at evakuere kredsløbet udføres ved hjælp af en speciel pumpe, der er forbundet til det splittede system gennem et manifold udstyret med trykmåler og flere slanger. Hvis det ikke er muligt at fjerne luft fra freonlinjen under vakuumisering, indikerer dette dens lave tæthed – vakuumisering udføres inden for 15 minutter, indtil fuld tillid til tætningen af kredsløbet. Efter at have fundet en lækage i systemet, forsøger installatørerne at fikse den ved at stramme møtrikkerne på indgange til blokke, hvorefter vakuumiseringen gentages.
For fuld tillid til tætheden af freonlinien kan der udføres en trykprøve ved hjælp af en blanding af dehydreret nitrogen og kølemiddel – en blanding af gasser pumpes naturligt ind i det tidligere evakuerede kredsløb (den sjældne atmosfære inde i rørene trækker gas for at udjævne det indre tryk med det ydre). Desuden undersøges alle led ved hjælp af en lækagedetektor for lækage, og hvis det detekteres, strammes møtrikkerne. Hvis det ikke er muligt at fjerne lækagen på denne måde, udluftes den indsprøjtede gas, forbindelsen demonteres og genopbygges, hvorefter den igen evakueres og kontrolleres for lækager med en blanding af gasser eller kun med flydende og dehydreret nitrogen..
Efter at have sørget for, at der ikke er nogen lækage, frigiver installatørerne af det delte system gassen og fjerner dens rester fuldstændigt ved vakuum. Det næste trin er at indtaste kølemediet i den oprettede freonlinie. Kompressoren til den nye split er fyldt med den nødvendige del af freon af det rigtige brand på fabrikken, og hvis længden på kredsløbet ikke overstiger den, der er angivet i den tekniske dokumentation for klimaanlægget, er det ikke nødvendigt at genopfylde det yderligere, du skal bare åbne ventilerne på den eksterne enhed. Ellers udføres tankning – den krævede del af freon beregnes ved hjælp af elektroniske vægte og en ladecylinder. Det er vigtigt, at volumenet af freon, der cirkulerer i klimaanlægget, beregnes strengt – dens tryk i kredsløbet må ikke være lavere eller højere end fabriksindstillingen. Med en længere linielængde, åbnes ventilerne på gadeblokken, som giver dig mulighed for at kombinere kølekredsløbet i en helhed, udføres først efter tankning.
Vigtigt: Under installationen af det delte system kan du ikke ignorere støvsugningstrinnet, fordi Ellers kan en høj lækage af freon fra systemet ikke undgås!
Bemærk, at nogle klimaanlægsinstallatører erklærer, at der ikke er behov for denne operation – de siger, det vil være tilstrækkeligt at fortrænge luften ved at tilføre freon under pres. Effektiviteten af denne metode er dog kun baseret på held (måske er du heldig!), Så jeg anbefaler, at du straks afviser tjenester fra sådanne “mestre”.
Efter arbejde er strømkablet, der fører til stikkontakten, udstyret med et stik – det er her installationen er forbi, linjen til idriftsættelse, dvs. kontrol af klimaanlægget for betjenelighed.
Dokumentation af installationen af delt system
Når installationen er afsluttet, forventer teamet af installatører, der har udført dem, at modtage en beregning og trække sig tilbage til en ny facilitet – uanset hvordan det er, før du eller din mere kyndige repræsentant skal udfylde alle punkterne i tabellen om idriftsættelse, udarbejdet i duplikat, med angivelse af navn, adresser, kontakt telefoner og om nødvendigt pasdata. Sørg for at kontrollere, at de oplysninger, der er angivet i tabellen, svarer til den reelle situation. Kontroller hvert afsnit. Bemærk, at den enkleste måde at kontrollere den delte installation – ved hjælp af en håndflade placeret under luftstrømmen fra den opdelte hårtørrer og mundtlig konklusion “køler” eller “varmer” – ikke er egnet, fordi det er vigtigt at sikre, at split-systemet fungerer i mange år fremover.
Delet system idriftsættelsesark
Kundens fulde navn | Installatørens navn | ||||
Kundeadresse | Installatør adresse | ||||
Arbejdsobjektadresse | Klimaanlæg type | ||||
Verifikation af installationsarbejde | |||||
Ingen. | Kontroller objektet | Hvad kontrolleres | resultater | Inspektørens fulde navn | |
1. | Ledninger | Der er ingen skade, ledningsdiagrammet overholdes, ledningens tværsnit overholdes | |||
2. | Freon line | Lægeafgivelse, rørlængde, isolering, folder og skader | |||
3. | Køleudstyr | Fuldstændighed, ingen synlige skader, enhedsfastgørelsesstyrke | |||
4. | Ventilatorhjul | Pålidelig fastgørelse, fri rotation | |||
fem. | Transportlåse | Der er ingen låse | |||
6. | jording | Lavet i henhold til installationsvejledningen | |||
7. | Drænsystem | Tilstedeværelse og korrekt installation, udslipskontrol | |||
8. | Elektriske forbindelser | Kontaktkvalitet verificeret, ingen eksponerede kontakter | |||
ni. | Luk ventiler | Ingen skader, ført til den “åbne” position | |||
ti. | Kølemedielækager i forbindelsesområder | Ingen lækager, søgte med en lækagedetektor | |||
elleve. | Netværk maskine | Forbindelsen er korrekt, kapaciteten på klimaanlægget svarer | |||
12. | Forsyningsspænding til klimaanlæg | I henhold til tekniske specifikationer er forskellen med den nominelle ikke mere end 10% | |||
Første start | |||||
1. | fans | Fri rotation i den foreskrevne retning | |||
2. | Unormal vibration og støj | Fraværende | |||
3. | Arbejdsspænding | Inden for 10% af det nominelle | |||
4. | Beskyttelsesanordninger | Aktiver i henhold til installationskrav | |||
fem. | Driftsstrøm i forskellige tilstande | Mindre end 10% af det nominelle | Kold | ||
Varmt | |||||
6. | Arbejdstryk ved t ° i rummet ___, på gaden ____ | Pålydende stemmer overens | Kold | ||
Varmt | |||||
7. | Fordamperens lufttemperaturområde | Mere end 8 ° С | Kold | ||
Varmt | |||||
8. | Kondensatorens lufttemperaturområde | Inden for 5-12 ° С | Kold | ||
Varmt | |||||
ni. | Termostatdrift | Klimaanlægget slukker, når det indstillede t ° er nået | |||
Verifiers signatur (kundeside) | Kunstnersignatur |
I kolonnen “Resultater” skal du bekræfte den markerede parameter (angivet til venstre) med et kryds eller et ciffer, hvis det er målbart. Hvis parametrene adskiller sig fra dataene, der er angivet i kolonnen “Hvad er kontrolleret”, skal entreprenøren identificere årsagen til uoverensstemmelsen og rette dem.
I slutningen
Ud over det beskrevne installationsarbejde anbefaler jeg, at du udstyrer den eksterne split-enhed med et beskyttelsesvisir – du ved aldrig, hvad der kan falde på det ovenfra. Den næste, sidste del af artiklen vil blive afsat til drift og forebyggelse af opdelte systemer.
