Sådan vælger du en digital gradskive

Indholdet af artiklen

• Hvad en digital gradskive kan gøre
• Hvad er kriterierne for at vælge en digital gradskive
• 1. Til hvilke formål er værktøjet nødvendigt
• 2. Størrelse på den maksimale fejl
• 3. Område for den målte vinkel
• 4. Tilgængelighed af niveau
• 5. Tilgængelighed af en laser
• 6. Arten af ​​udstedelse af information
• 7. Hukommelse
• 8. Kraftegenskaber
• 9. Klimatisk version
• 10. Ergonomi og udstyr

Vi foreslår, at du gør dig bekendt med driftsprincippet og anvendelsesomfanget af et værktøj, der er populært blandt mange professionelle bygherrer – en gradskive. I artiklen vil vi overveje de vigtigste tekniske egenskaber ved en elektronisk vinkelmåler samt bestemme de aktuelle kriterier for valg af modeller.

I byggebranchen såvel som i produktionen kan vigtigheden af ​​målepræcision næppe overvurderes. På relativt store afstande tilføjes millimeter fejl hurtigt op til centimeter – og det er ikke længere muligt at opnå høje kvalitetskammerater af dele og strukturer.

Selvfølgelig kan mange målinger udføres med simpel god mekanik eller optiske enheder med lang rækkevidde, men med fremkomsten af ​​digitale og laserenheder er opgaver blevet lettere, du skal bare købe et passende værktøj. En af sådanne utroligt praktiske assistenter er den elektroniske gradskive.

Hvad en digital gradskive kan gøre

Denne enhed kaldes undertiden en elektronisk gradskive. Faktisk er hovedformålet med denne enhed at måle og plotte vinkler. Men fra almindelige elektroniske enheder, der arbejder med vinkelrette linjer og fly, skiller goniometeret sig ud i, at det hjælper med at kontrollere skarpe og forlængede vinkler med en lang række grader..

Det er ikke kun nødvendigt på installationsfasen, da det giver mange muligheder for at skabe planer og tegninger, såvel som til at diagnosticere rumlige systemer.

Indirekte vinkler giver bygherren meget besvær, men samtidig bruges de ret ofte, disse er begge separate strukturelle elementer og hele planer. For eksempel:

• tagbjælkets spær udsættes for en hældning;
• trappestrømmen eller hele trappefly kræver også overholdelse af vinklen;
• oftere tegner designere og arkitekter partitioner, der ikke er vinkelret på hinanden, eller konstruerer karnapper.

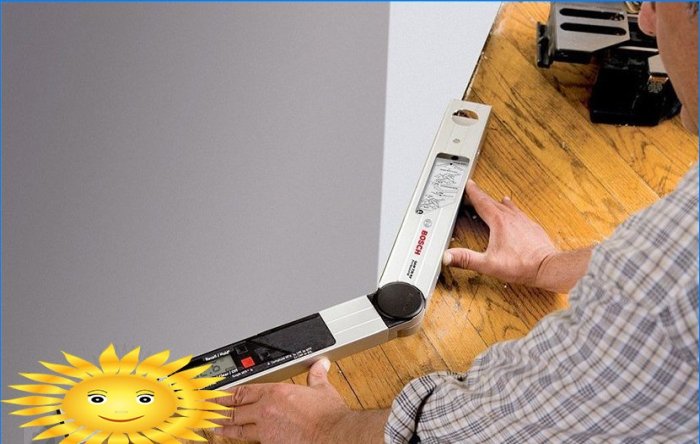

Bosch GAM 220 MF

Protektorens betjeningsprincip er enkel. Det er nødvendigt at fastgøre værktøjet på den ene side (base – hvorfra beregningerne udføres) af den målte vinkel og tage den bevægelige arbejdsbjælke til den anden side af hjørnet, indtil det berører uden huller. Ved en sådan bevægelse af målestangen roterer sensorelementet, efter stop, beregner enheden værdien af ​​den indre eller ydre vinkel og giver en numerisk værdi til displayet.

Mange modeller af goniometre er universelle værktøjer, de er ikke begrænset til deres hovedformål, de giver dig også mulighed for at angive foruddefinerede vinkler i naturen (værktøjets åbningsvinkel er fast og indstillet til skitsering), måle skråninger (dvs. udføre funktionerne på et elektronisk niveau), give retning (arbejde) som aksebyggere). Der er mange andre specifikke punkter vedrørende praktisk og funktionalitet..

Hvad er kriterierne for at vælge en digital gradskive

Der er en lang række lignende udstyr på markedet. Der er typiske modeller, der let falder ind i generelle kategorier, og der er også specifikke produkter med usædvanlige egenskaber..

1. Til hvilke formål er værktøjet nødvendigt

En bygmesterens gradskive skal være mindst 400 mm lang (muligvis med en udtrækkelig skinne), så den kan bruges til at oprette markeringer. Det er godt, hvis der er elementer som en laser og et niveau i strukturen. Og for eksempel i et tømrerværksted eller i produktion vil en let enhed på 25 centimeter uden unødvendige “gadgets” være mere praktisk. Et plus for dem vil være tilstedeværelsen af ​​en markeringslineal og en firkant udskåret på endefladen.

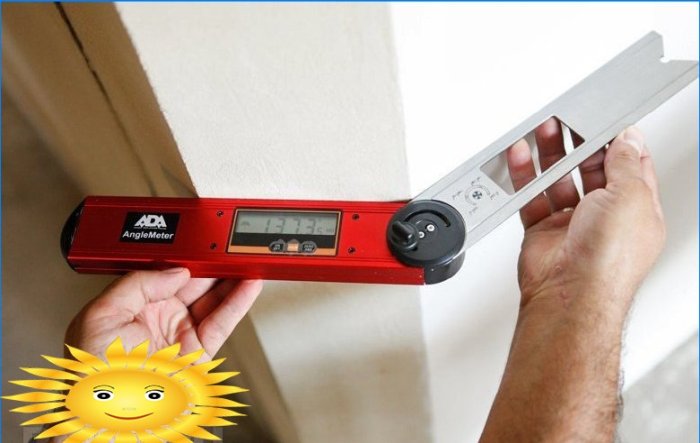

ADA AngleMeter

Alle enheder er egnede til husholdningsbrug, og modeller med høj målenøjagtighed tilpasses bedre til professionel brug..

2. Størrelse på den maksimale fejl

Producenter angiver undertiden flere data i grader. I dette tilfælde kan vi tale om nøjagtighed:

• målevinkler;
• bestemmelse af skråninger (vandret / lodret niveau);
• beregning / indstilling af en vinkel.

Indikatorer på 0,1 ° betragtes som gennemsnit. Højteknologiske professionelle modeller falder ikke ud for en fejl på hundrededele af en grad. Og husholdningsapparater kan give en tolerance på en halv grad. For øvrigt ved flade hjørner giver mange instrumenter dobbelt så stor fejl (i stedet for 0,1–0,2). Jo mindre de maksimale fejl er, desto mere nøjagtige er vinkelmåleren.

3. Område for den målte vinkel

Hver elektronisk gradskive har strenge begrænsninger for at arbejde med store vinkler, de er nødvendigvis foreskrevet i instruktionerne. Der er modeller, der ikke er designet til at arbejde med udfoldede hjørner, deres bjælke kan kun være i en linje med kroppen (180 grader). Nogle gange er dette ikke nok, og enheder, der roterer ved 220-225 grader, er meget nyttige..

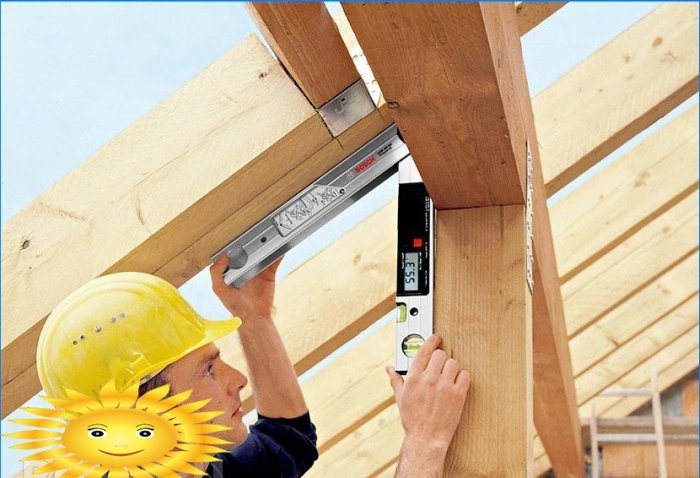

Bosch GAM 220 MF

4. Tilgængelighed af niveau

Næsten alle digitale vinkelmaskiner har indbyggede bobleelementer, der giver dig mulighed for hurtigt at styre det lodrette og vandrette. Avancerede enheder til professionel brug har et ekstra display, der viser data om afvigelsen af ​​basestangen på gradebåndet i forhold til den lodrette eller vandrette linje. Det digitale niveau kan bruge pile til at indikere retningen i hvilken retning, der skal justeres.

5. Tilgængelighed af en laser

Denne mulighed er mest anvendelig til byggeri, hvor skrå hjørner skal overføres over lange afstande. Naturligvis overføres både lodrette og vandrette linjer af laserstrålen (laserniveau). Hvis det er muligt at installere en sådan enhed på et stativ – får vi et simpelt niveau.

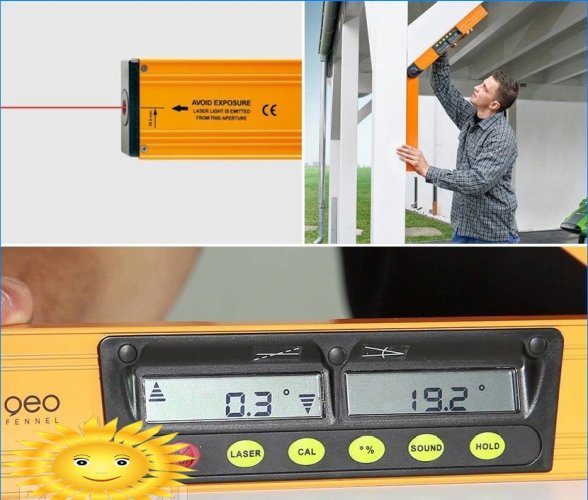

Geo-fennikel Multi Digit Pro

6. Arten af ​​udstedelse af information

Der er altid et LCD-display, men der er også to af dem – en på hver side (for lettere at se). Som nævnt ovenfor er der gradskaber med et ekstra panel til niveauaflæsning. Højteknologiske modeller tilbyder særlige muligheder:

• baggrundslys;
• gravitationsvending af displaynumrene (hvis der måles overhead);
• indikation af målesektoren (hjælper under loftet eller under trange forhold for hurtigt at forstå, hvilken vinkel der er beregnet);
• visuel kontrol kan suppleres med et hørbart signal.

7. Hukommelse

Resultatet af hver sidste måling kan registreres (for eksempel hvis numrene ikke kan læses lokalt, eller hvis der er for mange målinger). Desuden kan hyppigt anvendte vinkler blive husket, hvilket er praktisk, for eksempel når man bygger markeringer.

8. Kraftegenskaber

Disse instrumenter bruger en 9-volt “Krona” eller flere 1,5-volt AA-batterier (nogle gange kan du levere batterier i dette format) samt 3-volt “tabletter”. Den vigtigste ting for brugeren er at vide, hvor mange timers drift en fuld opladning vil vare. Dette interval er typisk 20-100 timer.

En meget praktisk funktion går i dvaletilstand for at spare energi. Forsinkelse er 3-5 minutters inaktivitet efter den sidste måling.

9. Klimatisk version

Temperaturgrænser (hvis nogen) er værd at studere med det samme, hvis du skal arbejde ude om vinteren eller i solvarmen. Indflydelsen kan udøves både på batteriopladningen og på sensorenes drift. Nogle veletablerede standarder: fra -10 til +50.

10. Ergonomi og udstyr

Dette er et håndværktøj og skal være så behageligt som muligt. Modellenes vægt kan være fra 350 gram (goniometer 25 cm) til 1,5 kg. Fastgørelse af den indstillede vinkel skal være klar og pålidelig..

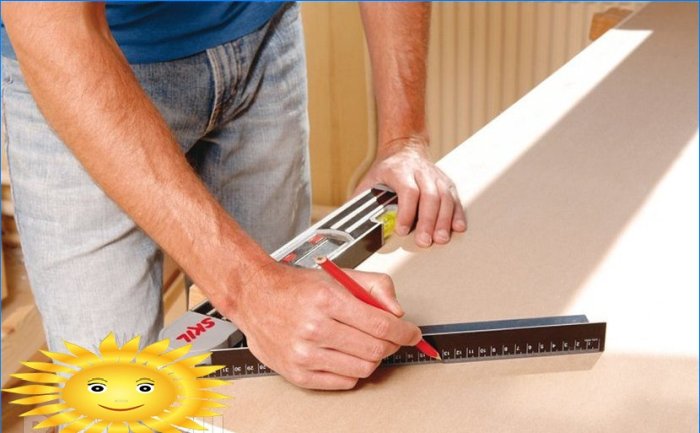

SKIL 0580

Det er godt, hvis LCD-panelet er forsænket i kabinettet, og knapperne er lavet i en berøringsfølsom version (det er lettere at passe på et byggeplads). Et stort plus, hvis sættet inkluderer en forlængelsesbjælke og en beskyttelsesetui. Vi får mange muligheder, hvis der er et stativtråd eller et magnetisk beslag.
