Bøjemaskiner: typer og tip til valg

Indholdet af artiklen

• Tryk på bremser med en stans og en matrix
• Bøjninger med roterende ark med bøjningsbjælke (travers)
• Roterende bøjemaskiner med forskelligt antal ruller

Artiklen diskuterer forskellige typer bøjemaskiner: presse baseret på en stempel og matricer ved hjælp af en roterende bøjningsbjælke, drejelig med et andet antal ruller og yderligere udstyr til dem. Beskriver maskinernes design og deres evne til at behandle metalplader.

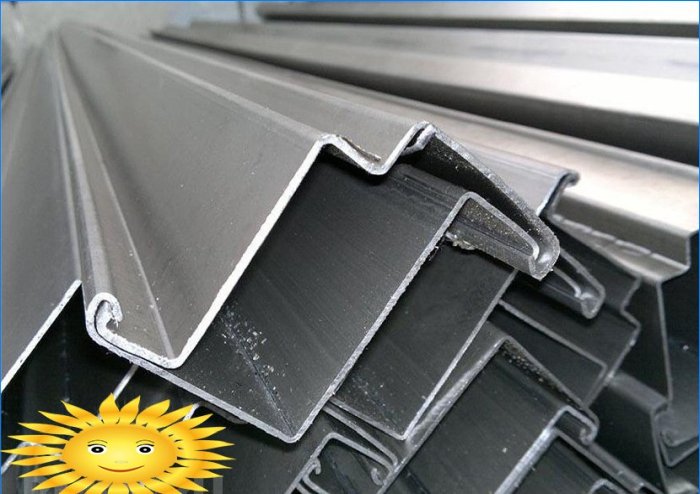

Arkbøjemaskiner er en type presse designet til koldformning af metalplader. Som arbejdsemne bruges oftest et valset eller arkforsinket ark med en tykkelse fra 0,5 til 1,5 mm, sjældnere en stålplade med en tykkelse på op til 2,5–3 mm. Ved hjælp af listogibs, laves ebbs, hjørner, rør, kasser og andre produkter, der er efterspurgt under konstruktionen. For operatørens bekvemmelighed kan maskinen have funktionen til at skære metal til målte længder.

Afhængig af effekten kan maskinen bruge menneskelig muskelkraft, hydraulik, pneumatik og et elektromekanisk drev som et drev. I øjeblikket bruger de fleste af de producerede værktøjsmaskiner til koldbearbejdning af tre muligheder for pressemekanismen:

• tryk med en stans og en matrix;
• drejelig med en bøjningsbjælke;
• drejelig med to, tre og fire ruller.

Maskinstyring kan udføres manuelt eller ved hjælp af en indbygget mikrocontroller med automatiseringselementer (CNC), som giver dig mulighed for at maksimere effektiviteten af ​​udstyr i mellemstor batchproduktion.

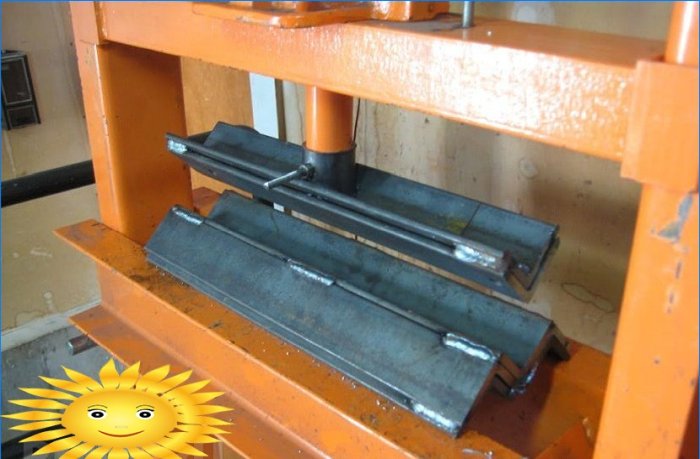

Tryk på bremser med en stans og en matrix

Denne maskintype giver dig mulighed for at give et emne en kompleks form på grund af brugen af ​​matriser og stanser i forskellige former.

I disse maskiner kan matrisen og stansen være enten integreret eller sammensat, hvilket gør det muligt at øge deres levetid og muligheden for at give emnet den ønskede form.

Maskinens princip er simpelt:

• et emne placeres over matrixen;
• stansen udfører en kraftbevægelse, i hvilken formen af ​​metallet ændrer sig.

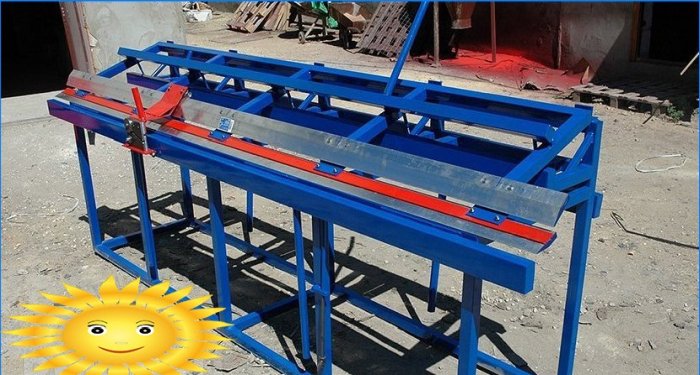

Bøjninger med roterende ark med bøjningsbjælke (travers)

Maskinens princip er simpelt:

1. Metalpladen anbringes på støttebjælken under klemmen.
2. Den del af metallet, der skal bøjes, strækker sig til svingstrålens niveau.
3. Trykbjælken fastgør metallet i maskinen.
4. Ved hjælp af en håndtag bevæges svingstrålen til den ønskede vinkel, hvor metallet får den ønskede form.

Nogle modeller af arkbøjemaskiner kan desuden være udstyret med et frit bevægelsesstop for bøjningsbjælken og enheder til styring af bøjevinklen.

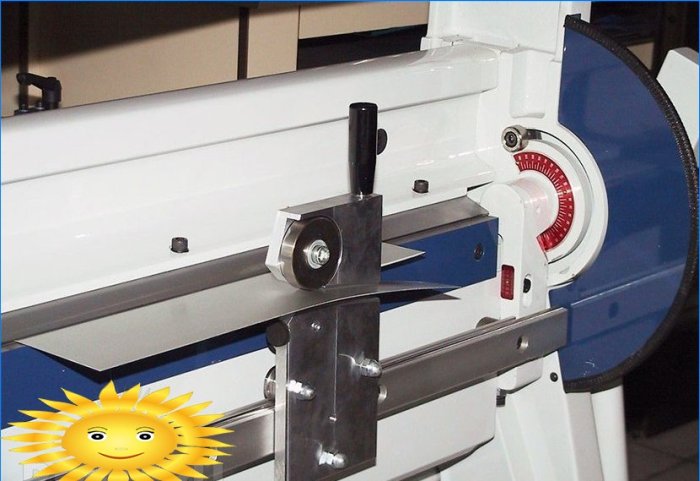

Mange maskiner understøtter kompatibilitet med specielle metalsaks, som du let kan skære et metalplade langs hele længden af ​​bøjemaskinens arbejdsdel.

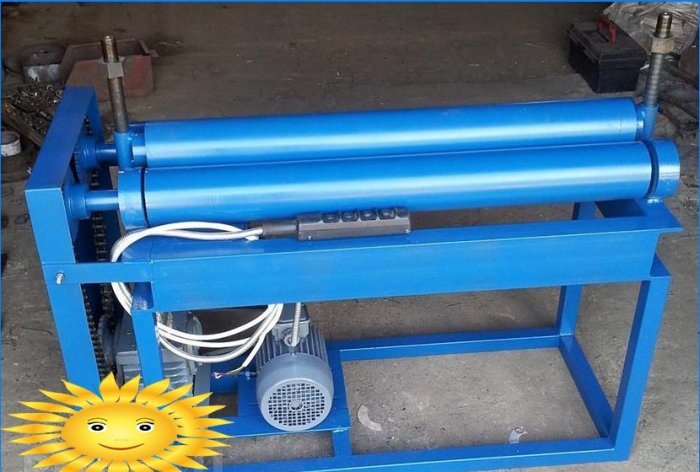

Roterende bøjemaskiner med forskelligt antal ruller

Disse maskiner bruges udelukkende til afrunding af arkemner, inklusive en cirkel..

Til arbejde kan der bruges både manuelt drev og en kombination af hydrauliske klemmesystemer med et elektromekanisk drev til valserotation.

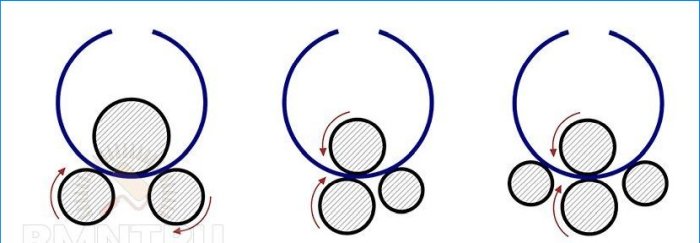

Placering af arbejdsruller kan udføres i henhold til et af følgende skemaer:

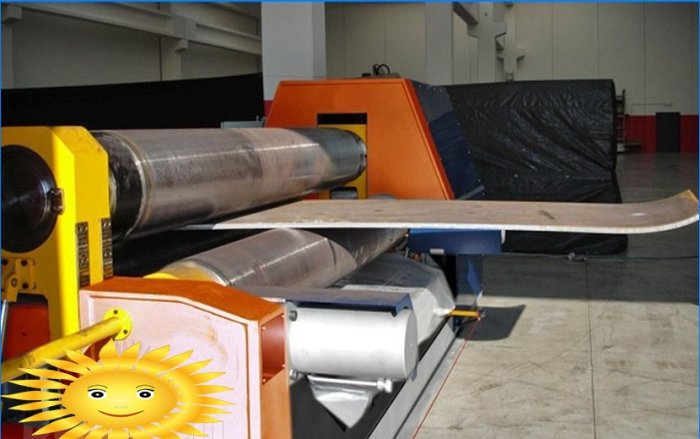

For at øge mulighederne for forarbejdning af tykt metal kan der bruges yderligere backupruller til design af maskinen, hvilket øger værdien af ​​det ultimative tryk på det metal, der behandles.

Princippet for driften af ​​en sådan maskine er enkelt:

• metallet placeres mellem valserne;
• ved hjælp af spændemekanismen indstilles arbejdsstyrken;
• ved at dreje en eller flere ruller, bevæger metallet sig imellem dem og får den krævede mængde bøjning.

Bøjemaskiner er udstyr, der normalt laves på bestilling, så det er vanskeligt at sige de nøjagtige omkostninger, du kan kun tale om prisforløbet “fra” og “til”.

Omtrentlige priser på bøjemaskiner

Valget af en bestemt model af en listogib afhænger udelukkende af behovene for produktion af færdige produkter. For at løse de fleste problemer kan du lave en gør-det-selv-listenogib eller købe en manuel maskine lavet på basis af en bøjningsbjælke. Denne maskine har en minimal omkostning og et enkelt, pålideligt design, der gør det nemt at inddrive købsomkostningerne ved at spare på energi og forbrugsstoffer.

Det anbefales at producere småskalaer på CNC-maskiner, der er fremstillet på basis af pressebudere med en stans og en matrix. Denne maskintype gør det muligt på kortest mulig tid at konfigurere systemet til forskellige arbejdsprofiler og for at øge effektiviteten af ​​udstyret som helhed ved at minimere manuelt arbejde.
