For at VVS-udstyret skal fungere korrekt, er det vigtigt at placere det korrekt lodret og vandret. For at lette designet af et VVS-inventar uden beregning er der udviklet forskriftsdokumentation, hvor du kan finde de fleste af svarene på disse alvorlige spørgsmål..
Ud over den korrekte betjening af VVS-udstyr er normerne for dets placering rettet mod brugervenlighed – ergonomi, især i tilfælde, hvor handicappede eller ældre mennesker bor i huset. For disse kategorier indeholder forskriftsdokumenter opdaterede henstillinger eller krav, herunder størrelsen på hjælpeværelser og placering af døre..
Normative dokumenter
De vigtigste dokumenter, der er værd at studere til planlægning og udstyr af et badeværelse og toilet:
- SNiP 2.08.01–89.
- SNiP 2.04.01–85.
- SNiP 3.05.01–85.
- СН 478–80 (til ledninger med plastrør).
- SP 40-103-98 og VSN 69-97 (ved rutning med metalpolymerrør).
- SP 40-102-2000 (ved ledning med polymere materialer).
- SP 40-108-2004 (med kobberrør).
Anbefalede afstande ved bestemmelse af installationen af VVS er angivet i SNiP 3.05.01–85. Europæiske og amerikanske standarder (DIN og NKBA) falder næsten sammen med russiske standarder, og i USA er højderne lidt højere, og tværtimod i de asiatiske lande er de lidt lavere.
Lovkrav til placering af VVS i toilet og badeværelse
Hoveddokumentet ved placering af VVS er SNiP 3.05.01–85. Han erklærer:
- rækkefølgen af arbejde
- hulstørrelser, når du lægger rør gennem vægge og lofter;
- typer af stålrørforbindelser;
- anbefalinger til rørfiksering;
- krav til installationshøjde på VVS-udstyr;
- testkrav.
Det er ikke tilladt at placere badeværelser og toiletter over boligerne. Ovenfor køkkenet, om nødvendigt, i to-etagers huse og lejligheder – det er tilladt.
Størrelsen på toilettet skal ikke være mindre end 0,8 x 1,2 (BxD) m. For familier med en handicappet person kan lokalerne ikke være mindre:
- toilet med håndvask – 1,6×2,2 m;
- badeværelse eller kombineret badeværelse – 2,2×2,2 m.
Data om monteringshøjden på vandindtagsarmaturerne i private huse (fra fittingsens akse vandret til VVS) er sammenfattet i tabel 1.
tabel 1
Installation Referencepunkt Højde Vandfoldede vandhaner og blandebatterier fra siderne af vasken 250 mm fra siden af vasken 200 mm fra et rent gulv 800 mm (til badekraner og badeblandere) Toilethaner og blandebatterier fra siden af håndvask 200 mm fra et rent gulv 800 mm Delt badekar og håndvaskhane fra et rent gulv til toppen af siden 850 mm Mixere til seere med skråt stikkontakt 800 mm (udstyr til tømning af fartøjet) Mixere til seere med direkte stikkontakt 1000 mm (udstyr til tømning af fartøjet) Bruser vandhaner 1200 mm Brusnet fra nederste kant fra et rent gulv eller bund af en palle 2100-2200 mm (almindelig brug) 1700-1850 mm (til handicappede) * Når man installerer vandhaner og blandebatterier direkte på vasken (vasken), bestemmes installationshøjden af udstyrets design.
Installation af badekar og håndvask med fælles blandebatteri
Data om højden på installationen af dræning fra sanitære apparater i private huse er opsummeret i tabel 2.
tabel 2
Sanitære apparater Referencepunkt Højde fra niveauet for det færdige gulv med en nøjagtighed på ± 20 mm håndvaske til toppen af brættet 800 mm (gennemsnitsværdi, valgt under hensyntagen til familiemedlemmets højde) Vask og dræn til toppen af brættet 850 mm (gennemsnitsværdi, valgt under hensyntagen til familiemedlemmets højde) bade til toppen af brættet 600 mm Urinaler på væg og bakke til toppen af brættet 650 mm (gennemsnitsværdi, valgt under hensyntagen til familiemedlemmets højde) Brusebakker til toppen af brættet 400 mm Vaskemaskine 600-700 mm Hængende type drikkevand springvand til toppen af brættet 900 mm Flush cistern i det høje “engelske” toilet til bunden af tanken 1 800 mm Toiletkumme 180-190 mm (fra model) Væggehængt toilet 220-240 mm Toiletrulleholder 600-700 mm, i forhold til toilettet – foran 200-300 mm Dataene i denne tabel er kun vejledende. De fleste af installationsdimensionerne findes på fabriksmonteringskortet for hver model, som seriøse producenter ledsager deres produkter. Når du planlægger køb af udstyr, skal du studere de tilgængelige tilbud og deres tilslutningsmuligheder. Så nogle producenter af toiletskåle giver flere muligheder for installation af deres udstyr..
Tilladte højdeafvigelser for fritstående apparater – ± 20 mm, grupper af samme type – ± 5 mm
Krav til installation af intern kloakering:
- sokler af fittings og rør er monteret mod strømmen;
- samlingerne af støbejernsrør er isoleret med tjæret hamp, forseglet med cementmørtel;
- det tilrådes at direkte montere toiletudløbet på drænrøret, i ekstreme tilfælde – gennem et rør (støbejern, PE) eller en kobling (gummi);
- når man installerer et toilet med en direkte stikkontakt, monteres stikkontakten på udløbsrøret med gulvet;
- installation af en toiletskål er tilladt med skruer (med en gummipakning under bunden) eller lim;
- Skyltrøret på urinalbakken monteres i en vinkel på 45 ° ned mod væggen.
Installation af en sidemonteret toiletramme med skjult cistern og bidet
SNiP 2.08.01–89 og afdelingsnormer standardiserer de minimale, maksimale eller optimale vandrette dimensioner, når VVS-udstyret er placeret:
- mellem bidet og toilettet – mindst 0,25 m, men ikke så vidt det reducerer ergonomi – højst 0,45 m;
- der skal være en åben plads foran toilettet, bidet – fra 0,6 m;
- på begge sider af toilettet, bidet skal der være fri plads – fra 0,25 m;
- foran badeværelset, bruser, skal der være en åben plads – fra 0,7 m;
- foran håndvasken skal det frie område være WxD – ikke mindre end 0,7×1,1 m, når håndvasket er placeret i en niche – ikke mindre end 0,7×0,95 m;
- den anbefalede afstand fra bad / kabine til håndvask er 0,3 m;
- den anbefalede afstand fra bad / kabine til den opvarmede håndklædeskinne er 0,5–0,4 m.
Optimal placering af håndvask og spejl
Anbefalinger til placering af udstyr, vandforsyning til blandere, drændiametre
På konstruktionsstadiet skal du tænke på antallet af badeværelser – toiletter og badeværelser, for at placere stigerørene korrekt og tage hensyn til belastninger. Hvis huset er stort, og gæsteværelserne er planlagt, eller flere generationer af en familie – forældre, børn, børnebørn – bor i huset, er det fornuftigt at organisere mere end et badeværelse. Gæsten kan kun indeholde et toilet og en håndvask, de store badeværelser er desuden udstyret med et badekar eller bruser.
Planlægningstips
En masse nyttige oplysninger om installation af VVS og færdige layout til forskellige lejligheder kan findes i Ernst Neuferts encyklopædi “Bygningsdesign”. Dette vil være specielt nyttigt for dem, der ikke har betydelige områder på badeværelset og toilet..
Når du placerer udstyr, skal du nogle gange bare ledes af sund fornuft. Så i de fleste tilfælde er badekaret placeret langs en af væggene eller i hjørnet, men hvis området tillader det, kan du installere det som en ø ved at kable i en skjult kanal i gulvet eller gulvboksen. Minimumsarealet på badeværelset dikterer installationen af et hjørnebad eller et sæt badekar. Når du designer et badeværelse med naturligt lys, skal du tage hensyn til størrelsen, placeringen og typen af ruder af vinduet..
Jo længere badet er, jo lavere kan det være
Spejlet installeres normalt over håndvask. Hvis spejlet er placeret på en skabsdør, skal det placeres over toppen af mixerudløbet. Når du installerer to fritstående håndvaske i rummet, skal afstanden mellem dem ikke være mindre end 90 cm, ellers vil den samtidige brug være vanskelig. På samme tid kan en opvarmet håndklædeskinne eller en håndklædeholder nemt placeres mellem vaskepladerne.
Overvej tilstedeværelsen af hylder og skabe, en vaskemaskine, en kurv til snavset linned, stikkontakter (hvis nødvendigt). Badeværelset kan være meget funktionelt, selv i små størrelser.

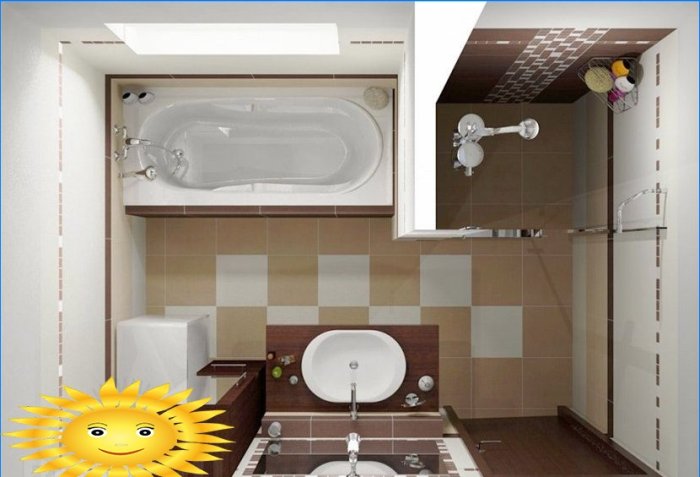

Badeværelse og toilet layout
Planlægning af det kombinerede badeværelse
Eksempel på baderomslayout
Økonomisk arrangement af hjørnehylder og håndvask
Venstre / højre – hvordan man korrekt tilfører koldt og varmt vand til mixeren
Traditionelt udføres vandforsyningen til vandhanerne på basis af højrehåndtagere og under hensyntagen til det faktum, at koldtvandskranen bruges oftere: til højre – koldt vand, til venstre – varmt. Derudover er en sådan ordning mere sikker for højrehåndede børn – der er mindre risiko for, at du ved et uheld skoldes med varmt vand (bemærk til forældre, hvis børn er venstrehåndede!).
Og alligevel er dette arrangement i de fleste tilfælde et vanesag, især hvis indløbene er lavet med fleksible slanger. For vandhaner med en termostat er den rigtige forbindelse dog vigtig, ellers fungerer de ikke. Nogle producenter udstyrer deres modeller med udskiftelige termostatiske patroner, som giver dig mulighed for at “skifte” en forkert tilsluttet blander uden at demontere installationen med skjult ledningsføring.
Termostatisk mixer
Anbefalinger til valg af afløbsrørdiametre
For korrekt dræning skal kloakafløbets diametre svare til drænstrømningshastigheden eller forbindelsesdiametrene fra VVS-udstyret. Data om driftsrørets mindste diameter er angivet i tabel 3.
Tabel 3
Udstyr Diameter Bemærk, forklaring Fra vaskemaskinen 32 mm åben sifon 40 mm lukket sifon maksimal fyldning – højst 2/3 af drændiameteren Fra håndvask 40 mm synkevand – Ø 32 mm Fra brusestigen 50–75 mm fra brusekapaciteten Fra badekar og bruser 50 mm bad sifon, hytter – Ø 40 mm Fra toilettet 110 mm Når du installerer kloaksystemet, skal du huske de anbefalede skråninger for, at systemet fungerer korrekt.
