Ejendomseksperter vurderer, at det er en tredjedel billigere at konvertere et loft til en bolig end kapitalbyggeriet. Det er ikke overraskende, at flere og flere ejere opmuntres af udsigten til at erhverve deres egne bohemiske boliger eller udvide grænserne for en eksisterende lejlighed til tagniveau. Og de står overfor det største problem på loftet – naturligt lys, hvilket er umuligt uden at installere tagvinduer.

Takvinduer – evolution og udfordringer

Tagvinduet blev opfundet for lidt over 70 år siden. Det er designet af dansken Willum K. Rasmussen. Og så grundlagde han det første firma, der begyndte at fremstille tagvinduer under hans patent. Det blomstrer og fungerer indtil i dag og er velkendt af russerne siden 1991. VELUX er en anerkendt myndighed i verden af ​​tagvinduer.

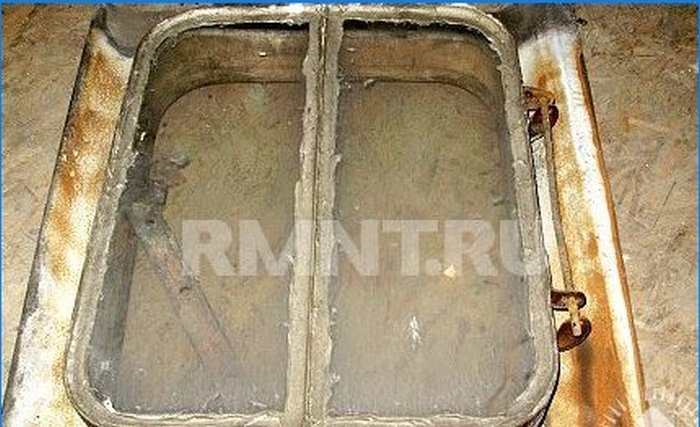

Men hvad skete der før Willum K. Rasmussen gættede på at installere et ramme i en vindueskasse, der drejer rundt om en central akse? Foto 1 viser en prototype af et tagvindue. Dette er den såkaldte loftsluge. De blev installeret på taghældningen ikke langt fra skorstene, så skorstensfejningen kunne komme til gangbroen, langs hvilken han gik fra stigning til stigning. Som du kan se på billedet har loftslugen en blinkende og indbinding med et enkelt glas. Dækslet har en bølget form, designet til installation under fliserne. For at forhindre, at sne og vand strømmer ind i lugen, hæves vinduesdelen over rammens plan. Dette konstruktionselement findes stadig i tagvinduer! Men rammen med glas er radikalt forskellig fra det, der findes i dag. Denne ramme foldes ud til siden for at give en person en fri passage til taget. Lugen lukkes ved hjælp af en slags lås, der består af en metalstift på den blinkende og en jernplade med huller, som er bevægeligt monteret på lugebladet. Ved at justere hullerne på pladen med stiften kan du ikke kun lukke lugen, men også justere åbningsvinklen på rammen til ventilation i varmt vejr, f.eks..

Det moderne tagvindue indeholder kun ændringer, men dets essens forbliver den samme – det er en moderniseret tagluge. Forbedringer reduceres til følgende poster:

• Glasering – en dobbeltglaseret enhed lavet af holdbart glas, hvori det indre rum er fyldt med argon;
• Kassen og indbindingen, hvis de er lavet af træ, er fremstillet i henhold til typestykket – klæbemiddelteknologi med flerlags imprægnering og belægning med specielt specielt resistente lakker. Træet erstattes ofte af en plastprofil;
• Hængslernes design er ændret. De tillader vinduesrammen med en central placering ikke kun at rotere frit 180 grader, hvilket er praktisk med hensyn til at opretholde den ydre del af vinduet, men det er let at fjerne hele rammen, som er praktisk at gå ud. Der er hængsler med en øvre placering og en låsemekanisme, der ikke tillader sådanne døre spontant at lukke;
• Takvinduer kan nu blokeres vandret og lodret for at danne store glaserede overflader;
• Udstyret med en fjernbetjening med et elektrisk drev gjorde det muligt at forenkle problemet med at åbne højt placerede vinduer;
• Der er usædvanlige ændringer af tagvinduet: et balkonvindue og en lys tunnel.

I lang tid var VELUX praktisk talt et monopol på tagvinduesmarkedet, og prisen for dem blev kun bestemt af graden af ​​beskedenhed i den danske mentalitet. Med andre ord, de var meget dyre, og selv nu kan de tilskrives prisen for kategorien kongelige varer. Men andre spillere dukkede op på markedet, hvilket udgjorde en værdig konkurrence for danskerne. Lederne er den internationale bekymring FAKRO, der blev oprettet i 1991 og nu besætter 15% af verdensmarkedet med tagvinduer, og det tyske firma ROTO, der blev grundlagt i 1935 af opfinderen Wilhelm Frank sammen med sin kone.

StarLite tagvinduer – nye fra Albion

Det britiske selskab StarLite er for nylig kommet ind på det europæiske og russiske marked. Men i sit hjemland og i Irland har hun etableret sig fra den bedste side. Det har en unik teknologi til vakuumimpregnering af træ, der bruges til produktion af bindemidler og kasser, vedligeholdelsesfrie hængsler, der giver mulighed for hurtig installation af et dobbeltglasvindue, dets demontering og rotation med 180 grader.

Et gennemtænkt system af en ventilationsventil med et filter sikrer strømmen af ​​frisk luft og dens oprensning fra støv og plantepollen. Glasaggregatet er lavet af ekstra stærkt glas og injiceres med argon. Selve brillerne, der bruges i alle modeller af tagvinduer, er lavet i en energibesparende version.

Windows fås i to versioner – med et øverste og et nederste håndtag til åbning af vinduet i fem standardstørrelser i hver version.

Højdepunktet i StarLite-vinduerne er persienner, der er indbygget i glasaggregatet, et bredt udvalg af glas at vælge imellem, muligheden for at færdiggøre vinduerne med et elektrisk drev og tilbehør i henhold til en individuel plan. Samt et specielt system til plantning af monteringshjørnerne, såvel som et sådant system i sig selv, som ikke har nogen analoger.

Begrænsningerne inkluderer et lille udvalg af modeller. Windows fås i to versioner – med et øverste og et nederste håndtag til åbning af vinduet i fem standardstørrelser i hver af optionerne. Modelområdet har kun vinduer med en central position af aksen. Låsbare vinduer produceres heller ikke.

Med alle ovenstående fordele og ulemper er StarLite tagvinduer overkommelige for alle. Så den mest populære model – et vindue på 550 x 980 mm med et øverste greb til åbning koster omkring $ 220. Hvilket er en tredjedel lavere end prisen på Velux.

Installation af StarLite tagvindue på et tag belagt med keramiske fliser

Forberedelse af åbningen i taghældningen

Selvfølgelig er det godt, når alt har sin egen tid. Herunder installation af tagvinduer, som er nemmest at udføre, når man bygger en bygning eller renoverer et tag. I disse tilfælde er det let at installere det blinkende og montere tagmaterialet. Men det smukke ved tagvinduer er, at de kan installeres når som helst, selvom dette er forbundet med en større udgift af arbejdskraft og tid. Overvej den sværeste mulighed for installation af tagvindue – under keramiske fliser.

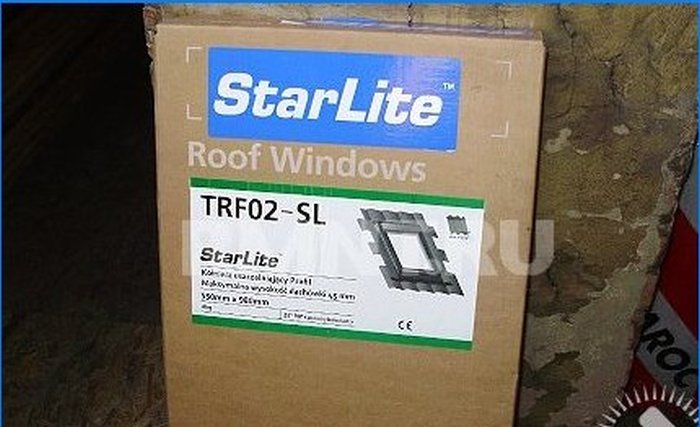

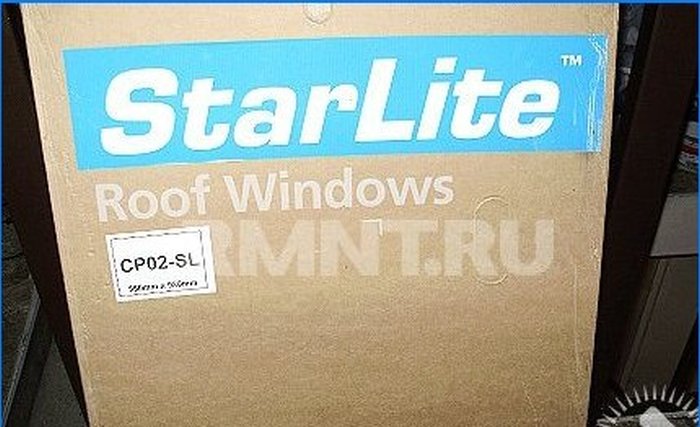

Så foto 2 viser emballagen til StarLite-tagvinduet, og foto 3 viser emballagen af ​​rammen til det. Når du køber, skal du være særlig opmærksom på det faktum, at blinkingen er velegnet til din type tag. For flade tagmaterialer kræves en type blinkning, og for bølgepap (keramiske fliser henviser til dem) – en anden.

Installation af tagvindue begynder med at vælge et sted til det og forberede åbningen. Den nemmeste måde er at installere et vindue mellem spærrene. I betragtning af at afstanden mellem spærene i gennemsnit er 60 cm, producerer alle producenter hovedsageligt vinduer med en kassebredde på 550 mm.

Hvis du har brug for at installere et bredere vindue, er du nødt til at skære et fragment af spærren på den ene side og arrangere det videre langs kassen, hvilket ikke vil have en særlig gunstig indvirkning på tagets bæreevne. Derfor, hvis sovesalvinduet er installeret i et eksisterende tag, er det bedre at vælge en vinduesstørrelse, der er egnet til bredden, så det passer mellem spærene uden at overføre et fragment.

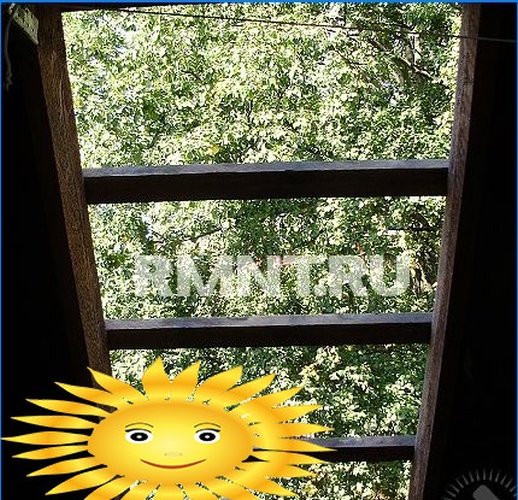

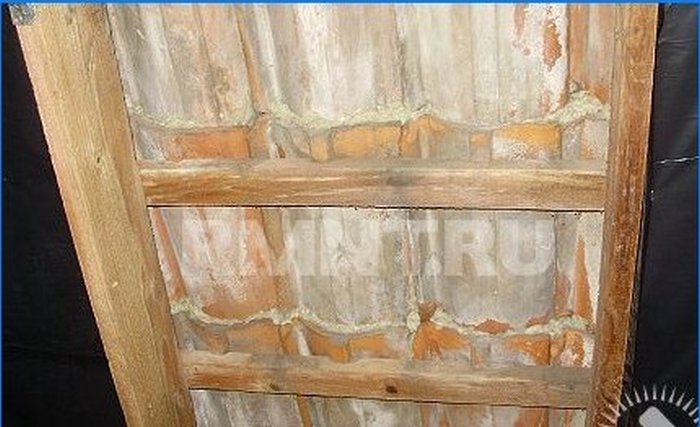

Foto 4 viser et afsnit af et flisebelagt tag indefra på det sted, hvor du vil installere et vindue. Afstanden mellem spærene er 62 cm. Vindueskarmenes bredde er 550 mm. Spærene har en lille afvigelse fra lodret, men generelt overstiger denne afvigelse ikke forskellen på 7 cm mellem bredden af ​​vinduesboksen og afstanden mellem spærene.

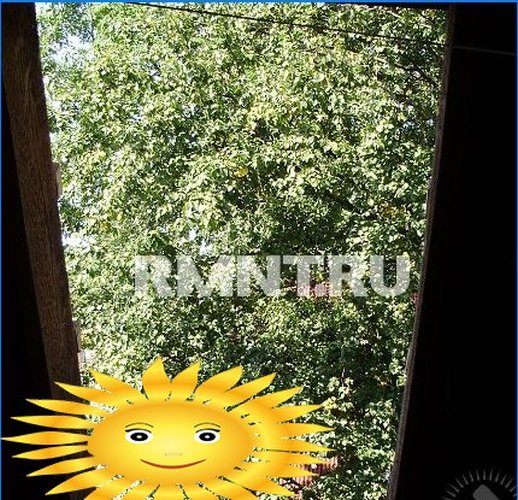

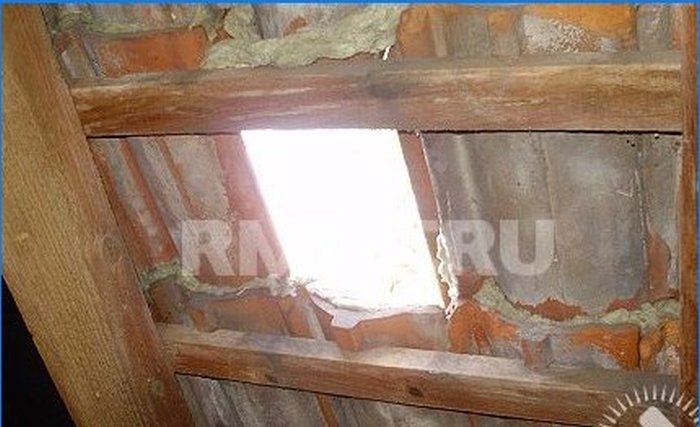

Arbejdet begynder med at fjerne fliserne på installationsstedet og to fliser til venstre og højre for åbningen. Denne handling udføres indefra. Foto 5 viser, at en flise er blevet fjernet, og Foto 6 viser alle de nødvendige fliser fjernet. Derefter skal du skære de ekstra flisestænger ud i åbningen, så vinduet står øverst på den eksisterende blok, og under – på den tilføjede, da vinduet ikke kan justeres i højden i multipler af trinnet til stængerne, fordi størrelsen på fliserne kan være meget forskellige. Den færdige åbning med udsågede ekstra søjler vises på foto 7.

Reducer åbningen lodret

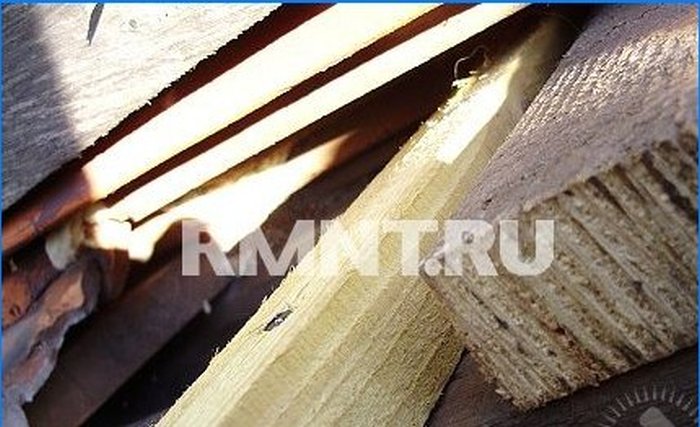

Du kan reducere den lodrette åbning ved at installere en bjælke i samme størrelse i den krævede afstand fra den øverste bjælke (i dette tilfælde er den 1 m). Den skal være længere end bredden på åbningen, så den strækker sig til venstre og højre bag spærrene med mindst 10 cm på hver side. Den nederste del af vinduesboksen hviler på denne bjælke. Det er vigtigt, at blokken er af samme tykkelse som den gamle blok, der er fjernet fra dette sted. Tilføjelsen af ​​den nederste understøtningslinje er vist på foto 8.

Demontering af glasaggregatet fra kassen

Installation af et tagvindue kan opdeles i to trin: installation af kassen og installation af den blinkende. StarLite-vindueskarmer med en central rotationsakse er udstyret med hængsler med en aftagelig mekanisme, takket være hvilket dækslet med en glasenhed er meget let at fjerne og ikke forstyrrer, når rammen er monteret i åbningen.

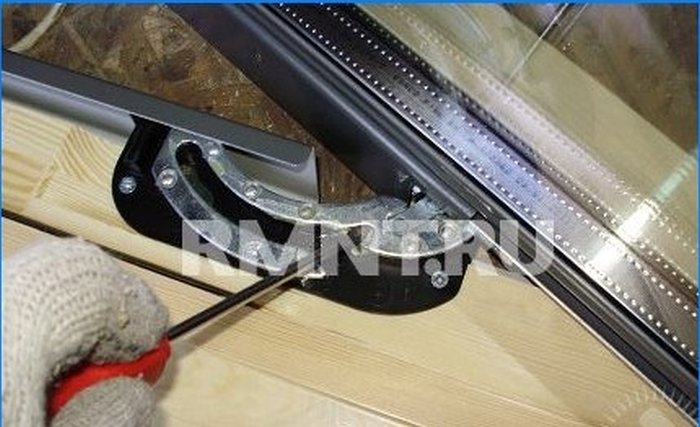

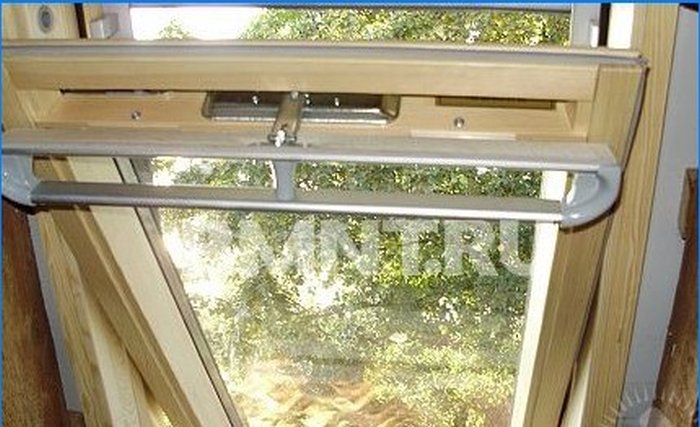

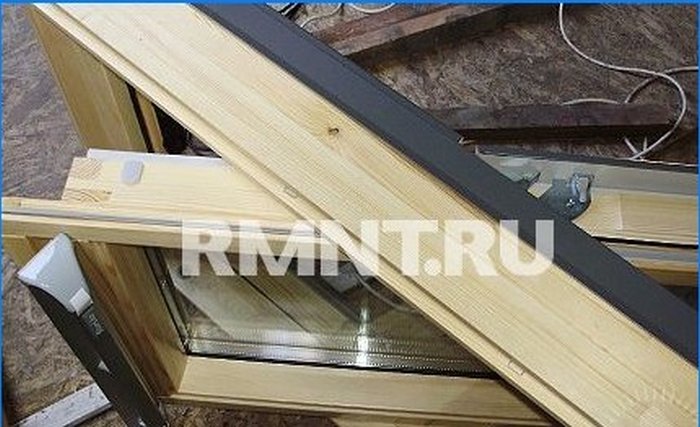

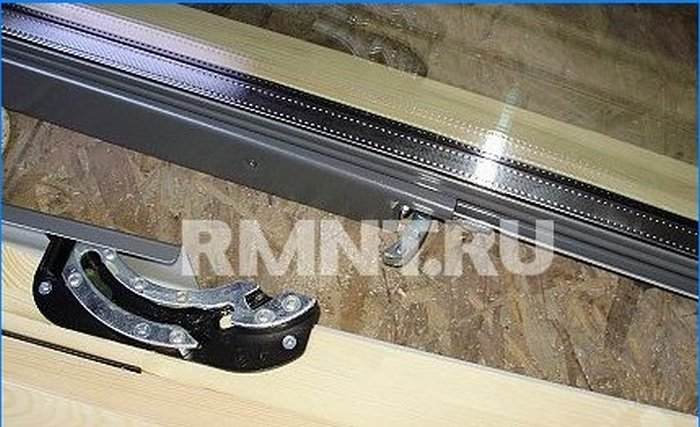

For at fjerne glasaggregatet skal du placere den komplette vindueenhed på dens side og åbne vinduesrammen ved at trække i ventilationsventilens håndtag. Når du har åbnet rammen med en tredjedel, skal du trykke på stopperne placeret på hvert hængsel med en skruetrækker. Når de er druknet, skal du trække rammen videre og trække den ud af hængslerne. Hele processen er vist på foto 9-11..

Når rammen med glasaggregatet er adskilt fra kassen, skal den placeres separat på et sådant sted, så det ikke går i stykker. Derefter kan du begynde at installere vinduesboksen i åbningen.

Opmærksomhed! Efter demontering af rammen skal du ikke forsøge at lukke udluftningsventilen. Det er designet så det kun lukkes, når man kommer ind i slottet. Ethvert forsøg på at lukke det med magt vil resultere i, at det mislykkes..

Installation af en vinduesboks i åbningen

StarLite tagvinduer har et simpelt installationssystem, der åbnes. Det består af fire stålhjørner og dobbelt riller på hver kortside af kassen. Hver rille er markeret med en rød eller blå indsats, som kan fjernes afhængigt af tagmaterialets tykkelse. Et hjørne er installeret i den ledige plads og fastgjort med skruer til selve boksen. Foto 12 viser et fragment af instruktionerne, der følger med hvert vindue. Det viser tydeligt, hvilket indsats der skal fjernes, afhængigt af om fladt eller bølgepapir anvendes til tagdækning.

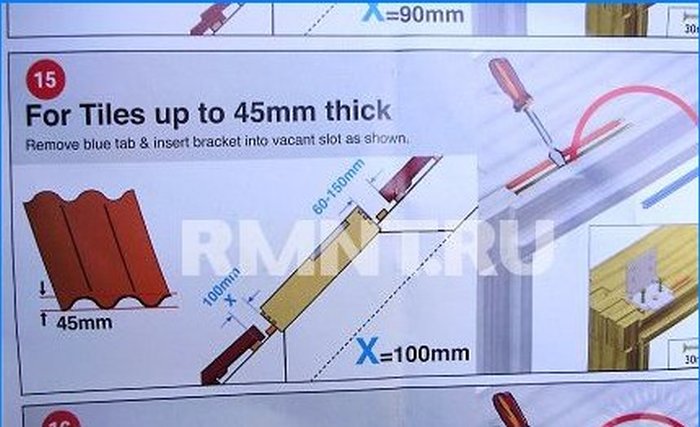

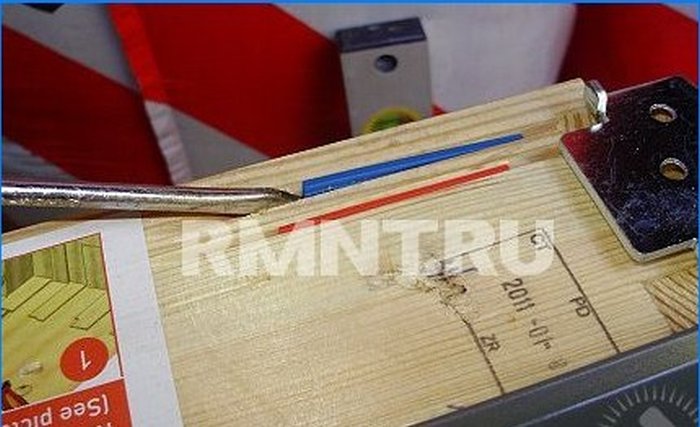

I det anvendte eksempel var flisens tykkelse langs den største bølge 40 mm. Dette betyder, at du er nødt til at fjerne det blå indsats fra alle fire hjørneinstallationssteder. Hjørnerne selv skrues fast i kassen ved siden af ​​deres installationssted. Fjernelse af indsatsen og hjørnet vises på foto 13.

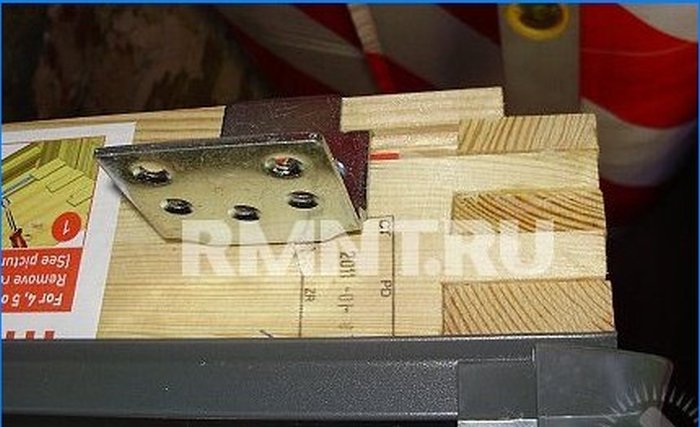

Hjørnerne (der er fire af dem) skal skrues ud af kassen og indsættes med kroge i de frigjorte riller. Fastgør dem derefter med selvskærende skruer, som de blev skruet fast i selve boksen. Denne handling vises på foto 14..

Nu er det tilbage at placere kassen på stængerne, fremhæve åbningen øverst og nederst og fastgøre den til stængerne med selvskærende skruer, der følger med tilbehøret. Denne proces er vist på foto 15..

Installation af blink til keramiske fliser

Den anden fase i installationen af ​​tagvinduet er installationen af ​​den blinkende. Gulvlisterne af tagvinduet er designet til korrekt at organisere strømmen af ​​vand, så det ikke kommer ind i underdelsrummet. Som nævnt ovenfor er der to typer blinkende: installeret under flade tagmaterialer (bituminøse fliser, flad skifer, beverhale-fliser) og installeret under bølgepapmaterialer (bølgeplade, klassiske keramiske fliser). Forskellen mellem dem er ubetydelig, men du skal ikke erstatte en løn med en anden..

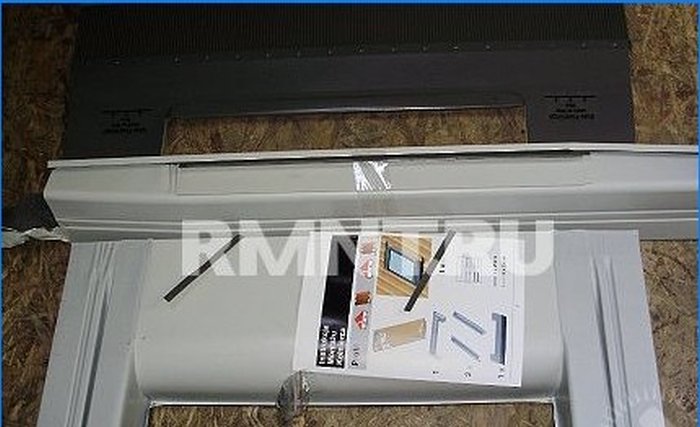

StarLite tagvindues blinkende sæt vises på foto 16. Den blinkende består af fire enheder:

• Den øverste del af den blinkende med en ventilationsfilterboks og en tætning er designet til at være den første til at modtage strømmen af ​​vand, der strømmer ned på tagmaterialet og for at tilbageholde sne i den kolde sæson;
• To sidedele med en tætning bruges til at dræne vand ved at gå forbi vinduesrammen og tømme det på tagmaterialet under kassens afskæringsniveau;

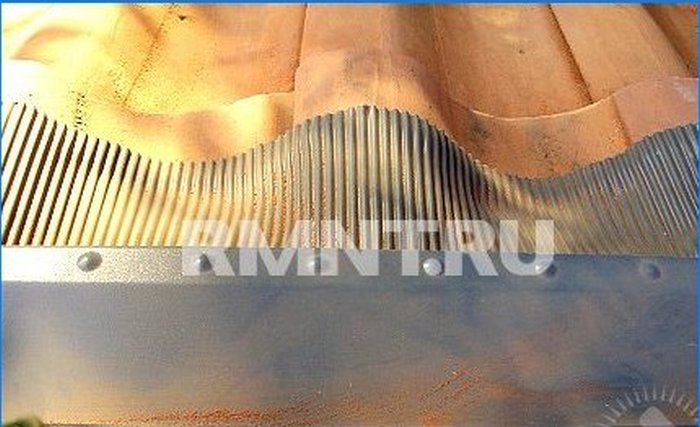

• Den nederste del med et fleksibelt forklæde er designet til at forhindre, at sne sprænger ud eller vand kommer tilbage under tagmaterialet under kraftigt regn. Takket være det fleksible korrugerede metalforklædning er bølgepladser tagdækket;
• To J – strimler, der er installeret i en vinkel ovenfra og under den blinkende under kassen over den dampgennemtrængelige membran. De er designet til at dræne kondensat, der kan forekomme under visse vejrforhold på membranens ydre overflade;
• Et sæt fastgørelsesmidler til fastgørelse af blink på kassen.

Den første handling, der skal udføres, når du installerer den blinkende, er at fjerne alle metalforinger fra tagvinduet, hvis det er installeret. Derefter monteres den nederste del af den blinkende. Dens tilstrømning skal gå til kassen og stå under dækslet, som straks skal geninstalleres. Det bølgede metalforklæde skal gå over fliserne ovenfra (foto 17).

Derefter installeres sidedelene. De skal også findes ved tilstrømningen på siden af ​​kassen. Til sidst skal du installere det øverste, blinkende stykke og ventilationsfilterboksen. Den blinkende tætning skal følge den ydre kontur. Et billede af det installerede sidepanel, øvre del og ventilationsboks er vist på foto 18. Ved installation er det vigtigt at huske, at alle dele skal monteres “ved vand”. Det vil sige på en sådan måde, at når der tappes fra taget, kommer vand ikke ind i samlingerne på de blinkende dele eller under tagmaterialet..

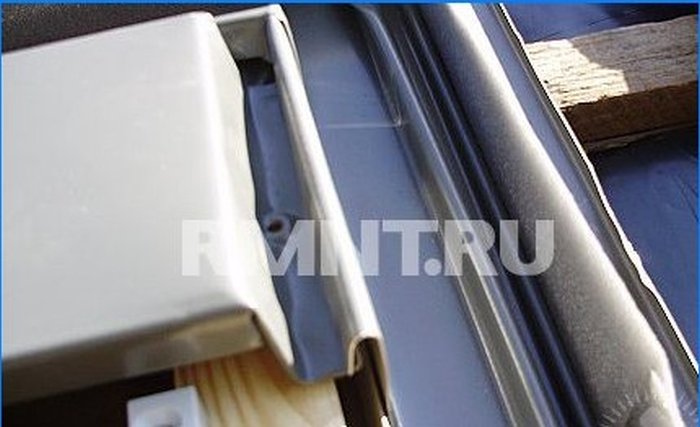

Efter montering af de blinkende dele skal de fastgøres på kassen. Til dette inkluderer sættet stænger og strimler af pulvermalet aluminium.

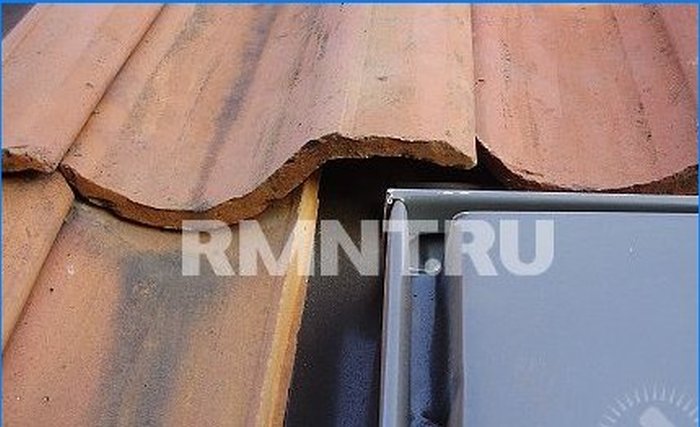

Når den blinkende er samlet og fikseret, installeres den fjernede metalforing af kassen, og vinduet fliser. Foto 19 viser lægningen af ​​fliserne på toppen af ​​tagvinduet. Hvis boksen er installeret korrekt, behøver de ikke at trimmes. Sideelementer på den anden side installeres sjældent uden montering. Det samme foto viser, at alle sidefliser måtte klippes.

Installation af en glas enhed i en kasse

Når installationen af ​​rammen med den blinkende er afsluttet, og lægningen af ​​fliserne rundt om vinduet er afsluttet, er det kun at indsætte rammen med glasenheden på sin plads. Denne handling udføres i omvendt rækkefølge til det, der blev beskrevet i begyndelsen af ​​artiklen, når demonteringen af ​​rammen. Den eneste forskel er, at den modsatte installation af glasenheden udføres efter vægt..

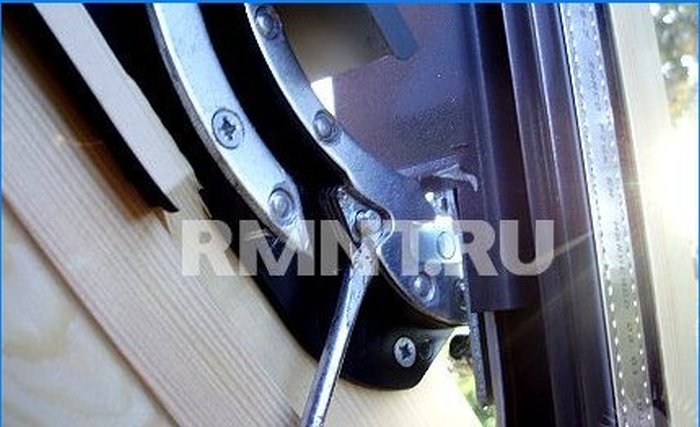

Først skal det dobbelte vindue løftes og placeres i åbningen af ​​boksen med håndtaget nede, hvis vinduet er i den øverste position af håndtaget, og vice versa, hvis vinduet er i den nederste position. I dette tilfælde skal du bringe rammedelene på hængslerne ind i dem, der er installeret på kassen (foto 20) og drukne proppen med en skruetrækker, så hængslet kommer ind i rillen.

Gør det samme med den anden sløjfe. Derefter skal rammen trækkes ved håndtaget mod dig og op. Hængslerne går helt ind, dækslet med glasenheden vender tilbage til sin normale position, og vinduet kan lukkes (foto 21). For at overvågningstilstanden skal overholdes i det rum, hvor tagvinduerne er installeret, er det nok at trække vindueshåndtaget mod dig selv, indtil ventilationsventilen åbner. Et specielt filter er installeret i ventilationsboksen for at forhindre støv og støj i at komme ind i rummet.

Identifikationsnummer, og hvorfor du har brug for det

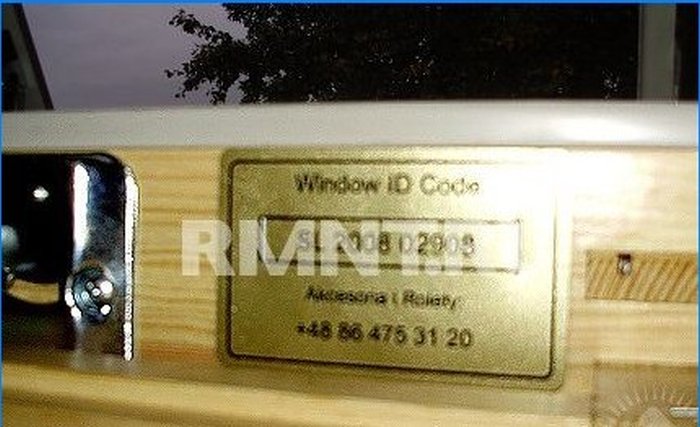

StarLite tagvinduer har et identifikationsnummer stemplet på indersiden af ​​indbindingen øverst til højre. Dette er et slags mærke af kvalitet og ægthed, der bekræfter, at dette vindue er lavet i England og er dækket af en ti-års garanti. Udsigten på navneskiltet vises på foto 22.

For at dit nummer kan accepteres af producenten og en garanti er etableret, skal du registrere dig på virksomhedens websted og indtaste dit vindue-ID, der er angivet på tagget.

Derudover, når man specificerer vinduesnummeret, bliver attraktive priser for forskellige tilbehør fra StarLite tilgængelige: persienner, elektriske drev, gardiner og mere. Dine ID-oplysninger skal gives til sælgeren, når du køber tilbehør eller hjælpeudstyr til tagvinduer.

Konklusion (gode råd)

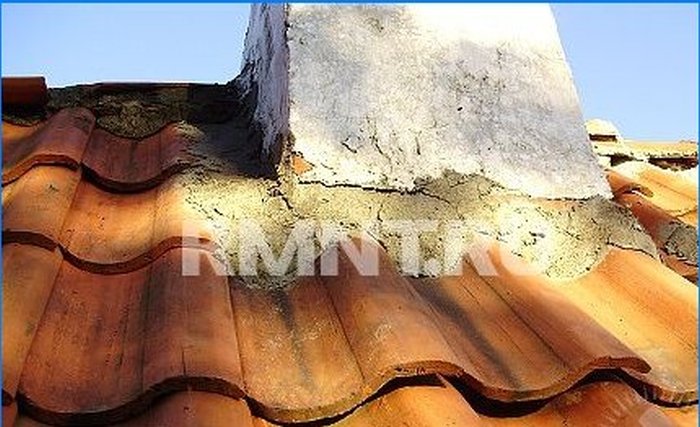

Det glas, som tagvinduerne er lavet af, er meget holdbart, men det er usandsynligt, at det modstår et direkte hit fra helvedesild, der falder ned fra taget. Derfor er det værd at reparere, hvis ikke hele taget, inden i det mindste den del af det, der er placeret over vinduet og i umiddelbar nærhed af det, inden du installerer en glasenhed. F.eks. Som på fotos 23 og 24.

Takvinduernes skråninger er installeret forskelligt fra de sædvanlige, dvs. vinkelret på vinduesplanet. De skal danne en stump vinkel på omkring 120 grader med den. I dette tilfælde forstyrres den naturlige luftcirkulation ikke. Den passerer “uden at lægge mærke til” vinduet, og hvis skråningerne er installeret traditionelt, vil luften hvile mod skråningerne, cirkulationen vil blive afbrudt, og opvarmningseffektiviteten falder markant.

Keramiske fliser er skrøbeligt materiale. Derfor skal det skæres omhyggeligt med en slibemaskine med en diamantskive eller på en vådskåret maskine..

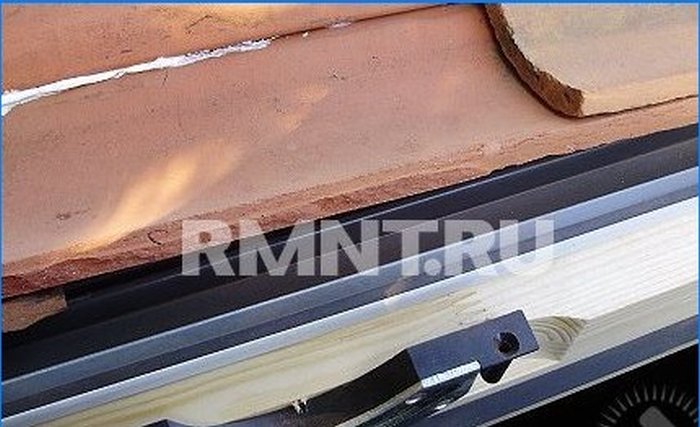

Hvis der justeres fliserne langs åbningen af ​​loftsvinduet, når der kommer smalle trimmer, kan de limes på hele fliserne med silikone. Flisernes overflader skal være tørre. Et eksempel på en sådan løsning er vist på foto 25..

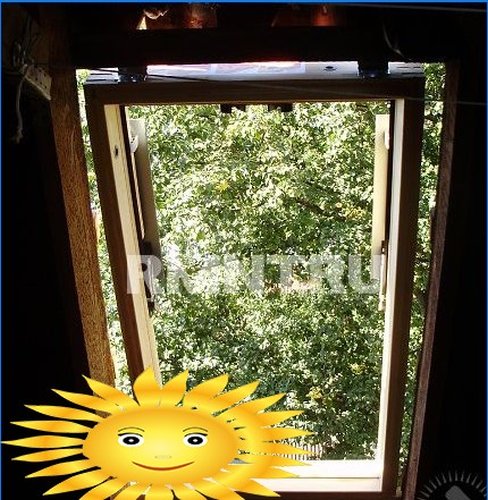

Takvinduer, når de er korrekt installeret, giver meget lys, de er ikke lunefulde i deres arbejde og har ikke brug for vedligeholdelse. De er lette at rengøre og bindes sammen med ethvert tagmateriale. Så vinduet vist i artiklen er installeret på et gammelt tag dækket med naturlige lerfliser, som er mere end 70 år gammel! Dette betyder, at det ikke vil være vanskeligt at installere et sådant vindue under moderne tagmaterialer..
