Automation af pumpestationer udføres oftest ved hjælp af en enkel enhed – en vandtrykafbryder. I dagens artikel vil vi tale om det vanskelige ved valg, installation og elektrisk tilslutning af denne vigtigste enhed i VVS-systemet..

Trykafbryder til en hydraulisk akkumulator: tilslutning, indstilling, justering

Hvordan fungerer en vandtrykafbryder

Mekaniske trykafbrydere har et meget enkelt design. Et gevindskåret grenrør til forbindelse til et vandforsyningssystem er direkte forbundet til et lille kammer, hvori et bevægeligt stempel med en stang er installeret. Stempelløftehøjden afhænger direkte af det aktuelle tryk i systemet.

Vandtrykkontaktanordning Vandtrykkontaktanordning: 1 – dæksel; 2 – sag; 3 – kabelkirtler; 4 – grenrør til forbindelse til vandforsyningssystemet; 5 – terminaler til jordforbindelse; 6 – terminaler til elektriske forbindelser; 7 – møtrik til justering af trykforskellen; 8 – justering af afbrydertryk

Relæet arbejder i et vist interval mellem det minimale og det maksimale arbejdstryk, grænserne indstilles af kraften fra justeringsfjedrene. Et fald i trykket i vandforsyningssystemet er det eneste tegn, ved hvilken automatiseringen kan forstå, at et af vandudløbene er åbent, og systemet skal genoplades.

Når trykket falder til under minimumsmærket, når fjederkraften er højere end stemplets modstand, lukker mekanikeren pumpens forsyningskredsløb og tænder den. Når trykket i systemet transmitteret gennem bevægelsesstangen bliver lig med fjederkraften, kasserer mekanismen kontaktgruppen, og pumpen slukkes.

Sådan fungerer trykafbryderen Sådan fungerer trykafbryderen

De elektriske kontakter, der skifter strømkredsløb, er forbundet til kontrolfjedrene ved hjælp af en kompliceret mekanisme. For at forhindre sammenbrud fra strømforsyningskredsløbet er en del af mekanismen lavet med dielektriske materialer. Kontaktblokken og mekanik er skjult inde i kabinettet, kun en række skrueklemmer til tilslutning af ledninger er tilgængelige for brugeren.

Sorter og udvælgelsesregler

I VVS-butikker er mekaniske vandtrykafbrydere præsenteret i et rigtig stort sortiment. De har sjældent grundlæggende forskelle i enheden, men kan afvige i en række andre parametre..

  1. Arbejdstrykområde.
  2. Tilladt nuværende belastning på kontaktgruppen.
  3. Tør løbebeskyttelse.
  4. Tilstedeværelsen af ​​en indbygget trykmåler til styring af det aktuelle tryk.
  5. Overordnet kvalitet af udførelse af dele, som bestemmer pålideligheden af ​​enheden.

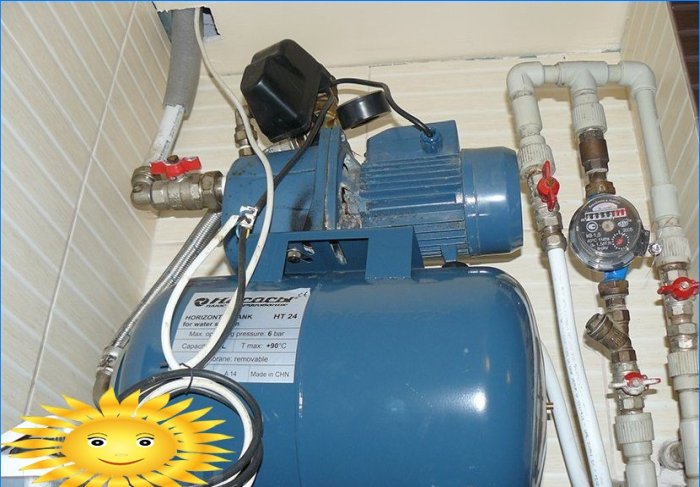

Trykafbryder til akkumulator

Når du vælger en enhed til dit VVS-system, skal du stole på pumpens designtrykværdier og tekniske parametre. For eksempel giver det ingen mening at købe et relæ med den øvre grænse for området 8 kgf / cm2, hvis pumpen kun er i stand til at levere 5 kgf / cm2.

Naturligvis skal både længden på forsyningsledningen og installationsdybden på pumpen tages i betragtning. Meget ofte har pasdataene for pumpeudstyret signifikante forskelle fra systemets reelle driftsparametre og trykket på stedet, hvor relæet er installeret. Sandsynligheden for fejl er især stor, når man bruger en nedsænkende pumpe med placering af en hydraulisk akkumulator og automatisering på overfladen..

Trykafbryder til akkumulator

Tørårsbeskyttelse er en meget vigtig funktion. Tilstedeværelsen af ​​en luftlås indikerer enten et fald i vandstanden i brønden / brønden eller en beskidt sugeport, eller indikerer en generel funktionsfejl i VVS-systemet. Under alle omstændigheder er det næsten garanteret, at pumpen tændes i denne tilstand, før den nedbrydes..

Installation på en pumpestation

Selvom trykafbryderen kan installeres næsten overalt i systemet, anbefales det at placere det i det generelle kompleks af pumpestationsudstyret. Det mest foretrukne installationssted er en yderligere gren af ​​det tekniske manifold eller et kryds forbundet med hovedgrenen af ​​akkumulatoren. På dette punkt af systemet udtrykkes inerti-trykstød i det mindste mål, hvilket garanterer den mindste sandsynlighed for funktionsfejl..

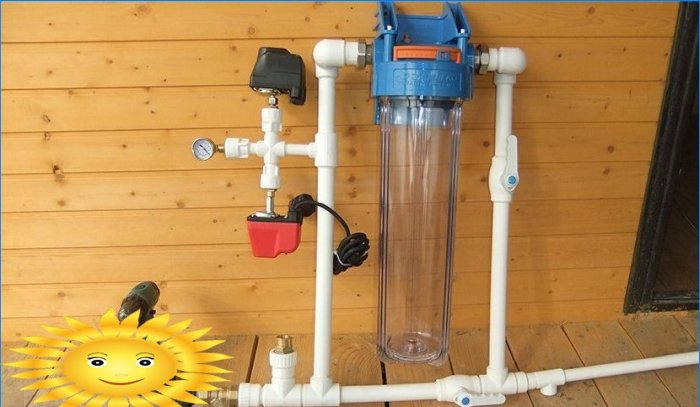

Placering af relæet på pumpestationen

Der er også en række grundlæggende krav til punktet for vandinjektion i systemet:

  1. Relæet skal installeres bag en kontraventil, der blokerer det vand, der pumpes ind i systemet, og opretholder det statiske tryk i systemet, efter at pumpen er slukket.
  2. Da relæets mekanik er temmelig tynd, bør der installeres et simpelt mudderfilter foran samleren, hvor indbindingen er lavet.
  3. For nem justering skal en kontroltrykmåler og et vandindtagspunkt med afstandsventiler installeres i umiddelbar nærhed af relæet.

Forbindelsesdiagram over trykafbryderen til pumpestationen 1 – borehulspumpe; 2 – kontrolventil; 3 – pumpestation; 4 – manometer; 5 – trykafbryder; 6 – mekanisk rengøringsfilter; 7 – automatisering af pumpestyring; 8 – godt Caisson

For at forbinde relæet til manifolden kan der findes to typer forbindelser. Den mest almindelige version er med en kvart tommer unionsmøtrik. En sådan forbindelse kræver ikke yderligere tætning, en standard PTFE-pakning vil være ganske nok.

En anden tilslutningsmulighed er mere typisk for relæer med høje parametre for driftstryk. Relæet har en halv til fuld inch hantråd. Installationen skal udføres med forsegling af gevindforbindelsen med Teflon FUM-bånd eller -tråd, hvor der tidligere har talt antallet af vendinger.

Muligheder for elektrisk tilslutning

I enhedens standardkonfiguration er terminalerne for tilslutning arrangeret parvis: fase og nul på forsyningsnetværket og parallelle kontakter til tilslutning af kablet eller pumpetråden. Relæet åbner begge kontakter, fasering af forbindelsen kan være en hvilken som helst.

Tilslutning af en trykafbryder til en pumpe

Terminalblokkens kontakter er normalt placeret i to vandrette rækker: den nederste forsynes med strøm, fra det øverste fjernes pumpens switchede netværk. Eventuelt er det muligt at have en bolt på metalhuset eller et tredje par kontakter på terminalblokken til tilslutning af jord.

Elektrisk tilslutning af trykafbryder

Inkluderingen af ​​en mellemkontaktor i kredsløbet er typisk, når pumpeudstyr med høj effekt er tilsluttet, hvis belastningen på kontaktgruppen overstiger den etablerede norm (10 eller 16 A). Det er også muligt, når man arbejder med trefaset pumpeudstyr, fordi relæer sjældent har tre par skiftede kontakter. Hvis du tvivler på kontakternes placering og princip, og instruktionerne til enheden ikke afklares, skal du aktivere mekanismen manuelt og ringe til terminalblokken.

Justering og mulige funktionsfejl

Alle relæer har fabriksindstillede trykgrænser, som ikke altid svarer til de optimale parametre for et bestemt VVS-system. Relæer kan og bør justeres efter installation, hvor der er to fjedre med møtrikker.

Den mindre fjeder definerer driftsområdet – forskellen mellem tænd / sluk-tærsklen. En stor fjeder tjener til at skifte arbejdsområdet: hvis møtrikken strammes, sker skiftet til højre side og vice versa.

Justering af trykafbryder

Relæerne justeres på farten: først ved at stramme den større fjeder hæves nedlukningstærsklen til det ønskede niveau. Pumpen tændes med jævne mellemrum for presning, når trykmåleren viser den krævede værdi, kan tærskelindstillingen betragtes som komplet.

Derefter skal du åbne vandindtaget og vente på, at pumpen tændes, og notér målingerne af trykmåleren i dette øjeblik. Periodisk stramning eller frigørelse af møtrikken og dræning af vandet fra systemet er det nødvendigt at opnå den korrekte værdi af den nedre grænse for området – skiftetærsklen.

Trykafbryder til en hydraulisk akkumulator: tilslutning, indstilling, justering

Hvis der bruges en trykreduktion i systemet, skal kontakten have en tændingsindstilling, der er ca. 0,7–1 bar højere end vandtrykket, der forlader reduktoren. Du skal også tage hensyn til det tilladte tryk for andre systemkomponenter og især akkumulatoren..

Under drift kan typiske fejl i driften af ​​relæet observeres:

  1. Relæet slukkes ikke – pumpen kan ikke skabe det krævede tryk, eller området er for højt.
  2. Relæet fungerer i intermitterende tilstand, når vandindtaget er åbent – for snævert område eller en defekt akkumulator.
  3. Relæet tænder ikke pumpen – mekanisk svigt eller ledningsbrud.
  4. Justeringen ændres spontant – relæet befinder sig i vibrationszonen, på grund af at møtrikkerne frigøres af dem selv, er de nødt til at være imod.
