Tilslutning af afbrydere i instrumentbrættet: hvordan man tilslutter en kontaktor

Indholdet af artiklen

• Typer og klasser af kontaktorer
• Grundlæggende installationskoncepter
• Tilslutning af den omskiftede belastning
• Kontrolkredsløb
• Yderligere enheder
• Grundlæggende forbindelsesdiagrammer

Magnetstartere, relæer og kontaktorer hører til en af ​​de mest omfattende grupper af paneludstyr. For korrekt betjening af disse enheder skal der overholdes et antal ledningsregler, viden om det grundlæggende i relæteknologi samt en kompetent tilgang til organisering af strømforsyningskredsløb til elektriske apparater.

Typer og klasser af kontaktorer

Kontaktorer er designet til fjern- eller automatisk omskiftning af strømledninger til elektriske apparater med høj effekt. Disse elektriske produkter inkluderer panelmonteringsenheder med næsten ubegrænset strøm samt modulære DIN-skinnemonteringsenheder. I sidstnævnte tilfælde er den tilladte strøm normalt ikke mere end 63 ampere. Små (ikke-modulære) kontaktorer til DIN-skinnemontering er designet til strøm op til 100 A og er faktisk panelmonterede produkter af en temmelig enkel grund: deres dimensioner tillader ikke korrekt installation af panelets frontpanel.

Venstre: modulær kontaktor til 63 A DIN-skinne. Højre: panelmonteret kontaktor

Den generelt accepterede klassificering af magnetiske kontaktorer indebærer, at de opdeles i mængder svarende til størrelsen og tilladt strømbelastning. Så modulære enheder er begrænset til den 4. værdi, der er i alt 7 med de maksimale dimensioner, kontaktgruppen er designet til strømstyrke op til 250 A. Uden for den generelle klassifikation er der kontaktorer, der kan skifte kredsløb med en strøm på 1000 A og derover, men sådan enheder har en snæver industriapplikation, og vi vil ikke overveje dem.

Individuelle modeller af kontaktorer kan være forskellige i klassen af ​​elektrisk isolering og tilladt koblingsspænding. Der er også en forskel i den driftsspænding, som magnetventilen er designet til. Yderligere forskelle er:

• antallet af skiftede poler i strømgruppen af ​​kontakter (fra 1 til 4);
• responstid (fra 0,01 til 1 s);
• type og effektivitet af lysbueindretninger til forskellige grader af belastningsinduktans;
• tilladt antal skiftecyklusser pr. time;
• niveauet for støj og vibrationer;
• tilstedeværelsen og antallet af ekstra lavstrømskontakter.

Enheden er en trepolet kontaktor med normalt åbne kontakter: 1 – spole; 2 – stationært magnetisk kredsløb (kerne); 3 – bevægelig kerne; 4 – faste kontakter; 5 – dielektrisk holder af bevægelige kontakter; 6 – bevægelige kontakter

Kontaktor og starter er forskellige koncepter. Så navnetskontaktoren betyder en enhed i en monoblock-version kun med det sæt funktioner, der er beregnet af designet. En starter er et sæt enheder, der er samlet inden for en kontrolenhed. Det kan omfatte adskillige kontaktorer, samt ekstra tilbehør, beskyttelsesanordninger, kontrolelementer og et hus med en vis grad af støv og fugtbeskyttelse. Startmotorer er normalt designet til at kontrollere driften af ​​asynkrone elektriske motorer.

Kombineret motorstarter

Grundlæggende installationskoncepter

En kontaktor eller starter er næsten aldrig det eneste element i et styrekredsløb. En forudsætning er tilstedeværelsen af ​​en afbryder i kredsløbet, hvis rating beregnes på baggrund af kontaktorens begrænsningsstrøm. Det er også vigtigt at vælge den aktuelle tidskarakteristik for den beskyttende nedlukning korrekt, den skal svare til modstandsklassen for kontaktoren mod induktive belastninger.

Magnetkontaktorer er designet til naturlig luftkøling, og stedet for deres installation skal derfor have tilstrækkeligt indre volumen eller have ventilationsåbninger. En forudsætning er også fraværet af vibrationer af basen, som kontaktoren er fastgjort til, ellers er et utilsigtet tilbagefald af trækstangen med efterfølgende åbning af kredsløbet mulig. Endelig skal kontaktorens driftsbetingelser overholde klassen af ​​beskyttelse mod ydre påvirkninger, fordi den indvendige mekanisme er ekstremt følsom over for fugt og støv, især slibende og ledende.

Tilslutning af den omskiftede belastning

Forbindelsen mellem kontaktorens strømkredsløb udføres som regel med skrueterminaler med en spændeplade eller en sadel. Ved samling af strømkredsløbet anbefales det at tage maksimale forholdsregler for at sikre det maksimale kontaktområde for kabelkernerne med kontaktpuden. Så det er bedre at rulle entrådsledere til en halvringe, flertrådsledere – at krympe med en flatstiftspids.

Gruppen af ​​strømkontakter ved hver pol er repræsenteret af to faste og to bevægelige, forbundet med en ledende plade. Kontakterne i hver fase er således placeret parallelt, deres klemmeskruer er placeret på fronten af ​​sagen og er markeret med bogstavet L med det tilsvarende digitale indeks. Spidsen af ​​kernen indsættes under spændepladen eller i sadlen, indtil den stopper, og fastgøres derefter med en skrue. Ved nominelle strømme over 63 A anbefales det at bruge et momentværktøj. Strømkontakter skal strammes efter 48 timer for at kompensere for permanente metaldeformationer.

Som du kan se, er ledningsdiagrammet for strømforsyningen ekstremt enkel: kontaktoren skifter faselinier, arbejdsnulet opsamles på en fælles bus eller krydsmodul. Den eneste forskel gælder ved samling af kredsløb med en isoleret neutral, i sådanne tilfælde skiftes den arbejdsneutrale leder ved kontaktens fjerde pol.

Kontrolkredsløb

Elektromagnetiske kontaktorer låser ikke mekanisk i position. For at sikre tilbageholdelse af stangen under drift bruges et selvlåsende skema. Dette er en temmelig praktisk teknik, der gør det muligt at skifte spole strømforsyningskredsløb med forskellige beskyttelses- og automatiseringsenheder på det elektriske drev. Undtagelser er samlinger, der styres af PLC eller relæautomation..

Det enkleste selvfangende kredsløb inkluderer en yderligere normalt åben blokerende kontakt. Spoleforsyningskredsløbet er tilsluttet gennem den normalt åbne kontakt med startknappen. Det andet kredsløb er parallelt forbundet, det består af en seriekoblet blokeringskontakt og en normalt lukket kontakt med Stop-knappen. Når kontaktoren således er tændt, lukkes en blokerende kontakt, der holdes under hele driften og leverer strøm til spolen. Hvis det er nødvendigt at stoppe, åbnes spolekraftkredsløbet med “Stop”.

Kontaktor selvfangende kredsløb: L1, L2, L3 – faser af trefaset strømforsyning; N – neutral; KM – magnetisk startspole; NO13-NO14 – yderligere normalt åben kontakt; M – asynkron motor

Der er også mere komplekse kontrolordninger. Således kan brugen af ​​en normalt lukket kontakt med startknappen til en kontaktor bruges til at udelukke den samtidige drift af to startere, hvilket især kan være vigtigt i konstruktionen af ​​omvendte switching kredsløb eller skyldes en anden teknologisk nødvendighed. Det samme princip kan fungere, når man bruger en normalt lukket blokerende kontakt fra en kontaktor, som er seriekoblet med kontakten med startknappen til en anden..

Omvendt motorstartdiagram: KM1, KM2 – spiraler af magnetiske starter; NO KM1, NO KM2 – normalt åbne kontakter fra startere; NC KM1, NC KM2 – normalt lukkede kontakter med startere; KK – termisk relæ

Begrænsningsafbrydere, tørre kontaktsensorer og alle slags beskyttelsesanordninger kan også inkluderes i det selvlåsende kredsløb. Automatisk tænding af kontaktoren er også mulig; til disse formål udskiftes eller duplikeres knappen ved parallel tænding af grænsekontakter eller sensorer. Således er kompleksiteten og kontrolordningerne for et automatiseret elektrisk drev praktisk talt ubegrænset..

Yderligere enheder

Som allerede nævnt er kontaktorerne selv ekstremt enkle i udformningen og kan kun bestå af en elektromagnetisk tilbagetrækningsanordning og et eller flere par strømkontakter. På samme tid er der et imponerende antal ekstra moduler, der kan udvide den originale funktionalitet langt ud over den sædvanlige switching.

De mest almindelige vedhæftede filer er med yderligere blokerende kontakter. Hvis kontaktoren ikke har sådan oprindeligt, er denne type udstyr den eneste måde at implementere en selvfangende ordning. Yderligere blokkontakter kan også bruges til at implementere mere komplekse kontrol-, indikations- og automatiseringsordninger.

Termiske udgivelser er en anden populær type tilbehør. Deres opgave er at kontrollere belastningen, der flyder i kredsløbet, og slukke spolestyrken, når de tilladte strømværdier overskrides i lang tid. Ligesom termiske udløbsenheder på afbrydere har tilbehør til kontaktorer forskellige strømtidskarakteristika for forskellige typer induktionsmotorer. Elektromagnetiske frigørelser bruges ikke som ekstra tilbehør, da kontaktorerne ikke er designet til at skifte kortslutningsstrømme.

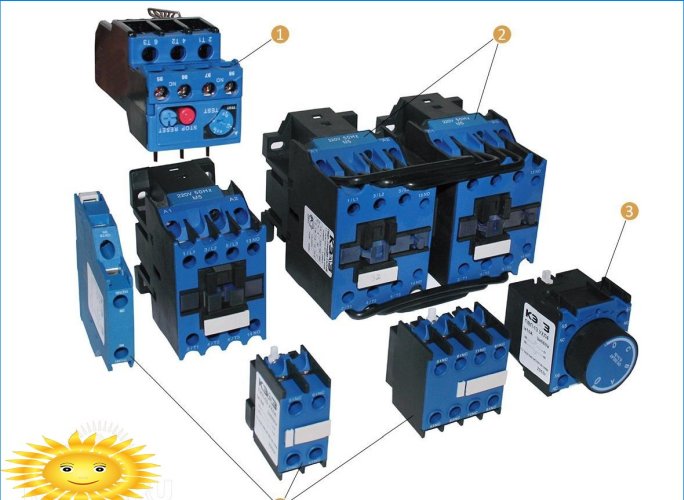

Kontaktor hjælpeanordninger: 1 – termisk overbelastningsrelæ; 2 – kontaktorer; 3 – præfiks for tidsforsinkelse; 4 – hjælpekontakter

Præfikser for tidsforsinkelse gør det muligt at implementere ordningerne med langsom start og stop af det elektriske drev. Tidsrelæer har muligheden for manuelt at indstille i et bestemt interval, som giver dig mulighed for at finjustere kompensationen for den inertielle kørsel af den elektriske motor før du vender tilbage.

Blandt de ekstra enheder skal vi også nævne tilbehør til mekanisk sammenlåsning af den modsatte forbindelse, ved hjælp af hvilken du kan samle en reverseringsstarter fra to konventionelle trepolede kontaktorer. Hvis styringen udføres direkte fra et skab eller panel, kan du bruge starttilbehør, hvor der allerede er foretaget en gruppe forbindelser til selvpluk, og knapperne “Start” og “Stop” er installeret. Hvis kontaktorspolen ikke svarer til den faktiske spænding i styrekredsløbet, kan den let udskiftes med en anden med passende parametre. Yderligere motorbeskyttelse ydes ved overvågning og faseforløb relæer og overspændingsdæmpere.

Grundlæggende forbindelsesdiagrammer

I alt er der tre strømskifteordninger, ifølge hvilke kontaktorerne er tilsluttet. Den første og enkleste er direkte faseskift, som er velegnet til både ensidig drevstart og aktiv belastningskontrol. Der er ikke noget bemærkelsesværdigt i kredsløbet, kontaktoren fungerer simpelthen som en fjernafbryder.

Et eksempel på brug af kontaktorer i generatorens autostartkredsløb: 1 – automatisk indgang; 2 – tæller; 3 – RCD på hovednetværket; 4 – hovedindgangskontaktor; 5 – blok til automatisk generatorstart; 6 – gasgenerator; 7 – RCD for reservenettet; 8 – tidsrelæ; 9 – kontaktor for reserveindgang

Et lidt mere komplekst kredsløb bruges til at styre fremad- og bagudrotering af asynkronmaskiner i trefase. To kontaktorer er installeret parvis, de udgående faseledere er parallelt forbundet. I dette tilfælde udføres forbindelsen fra forsyningssiden med en crossover, der ændrer sekvensen for en hvilken som helst to ud af tre faser. Når man monterer et reverseringskredsløb, er det ekstremt vigtigt at give tosidet beskyttelse mod omvendt forbindelse: både ved hjælp af mekanisk sammenlåsning og ved hjælp af sammenkoblede kontakter.

Den tredje type kredsløb starter, det bruges, når man styrer induktionsmotorer med høj effekt. Generalforsamlingen indeholder to kontaktorer for hver omdrejningsretning af drevet. I hvert par er en kontaktor en start, gennem hvilken motoren er tilsluttet i henhold til viklingsforbindelsesskemaet i en “stjerne”, på grund af hvilken startstrømme reduceres væsentligt. Efter nogen tid, der kræves for at nå den nominelle hastighed, tændes den anden kontaktor, gennem hvilken forbindelsen af ​​viklingerne i et “delta” realiseres. For at implementere en sådan forbindelsesplan er det påkrævet at lægge seks kraftkerner og en fungerende neutral leder til motoren samt installere et tænd-for-driftsrelæ på hovedkontaktorerne.
