I nutidens virkelighed er selve opvarmningen ikke nok; opvarmningen skal være behagelig og kunne justeres individuelt. I forbindelse med hydrauliske varmesystemer er den bedste måde at forbedre ergonomien ved styring at bruge termostatventiler, som vores gennemgang er dedikeret til..
Driftsprincipper for hydrauliske varmesystemer
Enhver varmekilde har brug for reguleringsenheder. Klimaanlæg, gulvvarmeelementer og konvektorer har en indbygget mekanisk termostat, der slukker for strømmen til enheden, når det krævede temperaturmærke er nået. Og hvilke tekniske midler bruges i radiatornetværk i hydrauliske varmesystemer?
På den ene side har næsten enhver varmekedel en indbygget sensor, der overvåger temperaturen på kølevæsken. Det kan imidlertid ikke betragtes som det vigtigste middel til regulering af lufttemperaturen, da rum opvarmet med væskesystemer er forskellige i rumfang og mængde varmetab. Kedeltermoreguleringssystemets hovedfunktion er således at forhindre, at varmebæreren overophedes. Derudover må vi ikke glemme kedler med fast brændsel, hvoraf de fleste simpelthen ikke er i stand til at ændre forbrændingsmetoder afhængigt af arbejdsfluidets temperatur..
For at sikre en behagelig lufttemperatur i beboede lokaler er det nødvendigt at kontrollere intensiteten af varmeoverførsel på selve regulatorerne. Til dette formål leveres en lang række afstands- og reguleringsventiler, klassificeret som termiske hoveder til hydrauliske varmesystemer. De adskiller sig i kontrolmetoden og den interne struktur, mens det grundlæggende driftsprincip er ganske enkelt at forstå.
Essensen af arbejdet med ventiler og fittings
Hvis du vil bruge temperaturstyringsenheder korrekt, skal du forstå, hvordan en hydraulisk radiator fungerer. Varmekilden, der i sidste ende overføres til rumatmosfæren, er et kølemiddel, der cirkulerer i en lukket sløjfe og er mættet med varme, når den passerer gennem den genererende del af systemet. Når det kommer ind i radiatoren, afgiver kølemidlet energi til kroppen, og det udsender det igen i det infrarøde spektrum og overfører også en del af varmen til luftstrømmen, der passerer gennem finningsystemet.
Det er således muligt at skelne mellem to måder, hvorpå overførslen af energi fra kølemidlet til luften er begrænset. Den første og mest almindelige er at reducere strømningen af kølevæsken i radiatorkanalerne. Hvis en mindre mængde arbejdsfluid strømmer gennem radiatoren, vil mængden af varmeenergi, der tilføres varmeenheden, derfor være mindre. I praksis implementeres dette ved kunstigt at sænke den nominelle rørdiameter ved radiatorforbindelsen.
Den anden metode til regulering er at normalisere temperaturen på den indkommende varmebærer, hvilket virker mere logisk, men i praksis medfører det yderligere tekniske vanskeligheder. Den eneste måde at reducere fremløbstemperaturen er at blande den med en del af returkølevæsken. Dette kan dog ikke gøres med det faktiske differenstryk i det standard hydrauliske system. Derfor kræver denne justeringsmetode installation af en enhed med en strømningsblandingsventil og en ekstra cirkulationspumpe, som i virkeligheden er relevant ikke for en separat radiator, men for en hel gruppe..
Afvejningsproblemer
Hvis radiatornetværket er bygget på princippet om en to-rørs forbindelse med en returstrøm af kølevæsken, kræver det balance. Det sidste af sidstnævnte er at begrænse strømmen gennem radiatorerne, der er placeret tættest på den termiske enhed, så den opvarmede arbejdsvæske strømmer til de fjerneste radiatorer uden yderligere anstrengelser.
For nøjagtig afbalancering kræves det, at kølevæskets strømningshastighed i hver radiator forbliver uændret, hvilket er umuligt med den første af de beskrevne termostateringsmetoder. Hvis der bruges termiske hoveder, der regulerer strømningen, skal nogle fejl i opsætningen af det hydrauliske system ganske enkelt tages op med. Det skal bemærkes, at med et begrænset antal radiatorer – ca. 10-12 i en vinge, påvirker virkningen af ændring af strømningen ikke væsentligt driften af systemet som helhed.

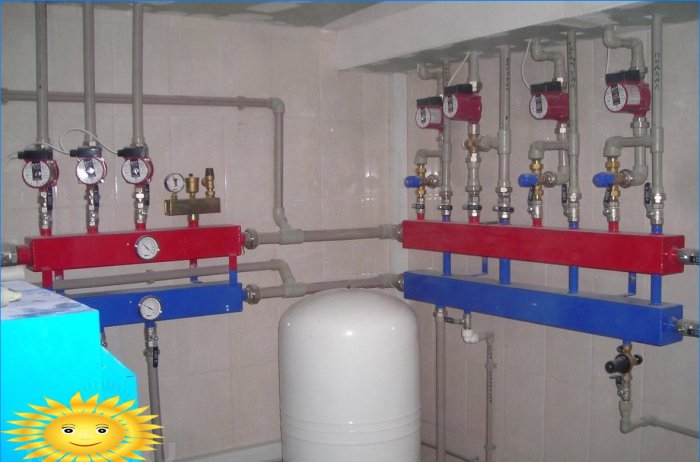

For lange kredsløb med et betydeligt antal radiatorer kan denne fremgangsmåde imidlertid ikke anvendes. Selv den mindste stigning i strømningshastigheden i opvarmningsanordningerne i den nærmeste gruppe forårsager alvorlige fejl, derfor er der i sådanne systemer to alternative måder ud af situationen:
- Opdeling af radiatornetværket i flere vinger med installation af individuelle cirkulationspumper.
- Regulering af varmeoverførselshastighed ved temperaturregulering ved hjælp af flowblandingsenheder.
Det er umuligt at sige utvetydigt, hvilken af mulighederne der er bedst. For eksempel kan rørkonfiguration og radiatorplaceringer simpelthen ikke tillade, at systemet opdeles i flere vinger. Samtidig er installationen af flow-blandingsenheder dyrere, derfor designes systemer altid på individuelt grundlag under hensyntagen til ovenstående krav..
Typer af termostatiske hoveder og deres driftsprincip
Afbrydelses- og reguleringsventiler præsenteres på VVS-markedet med et imponerende sortiment, mens de grundlæggende forskelle ikke altid er indlysende for køberen, fordi generelt udseendet og den generelle beskrivelse af enhederne ikke er meget forskellige. Ikke desto mindre gælder en meget specifik klassificering for sådanne produkter i henhold til virkningsmekanismen og temperaturkontroltypen..

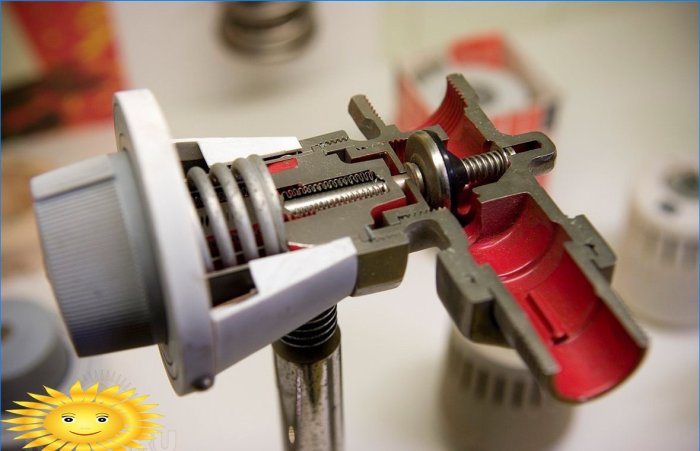

Mekanisk termostat i sektion
Samlingen af reguleringsventiler er repræsenteret direkte af reguleringshovedet og ventilen, som det virker på. Det termostatiske hoved kan bruge den termiske ekspansion af arbejdsvæsken, sådanne enheder kaldes halvautomatisk. Væske, gas eller fast stof kan bruges som arbejdsmedium. Væske- og paraffin-termiske hoveder har den hurtigste reaktion, men gashovedet er kendetegnet ved en længere levetid på bekostning af en høj reaktionshastighed.

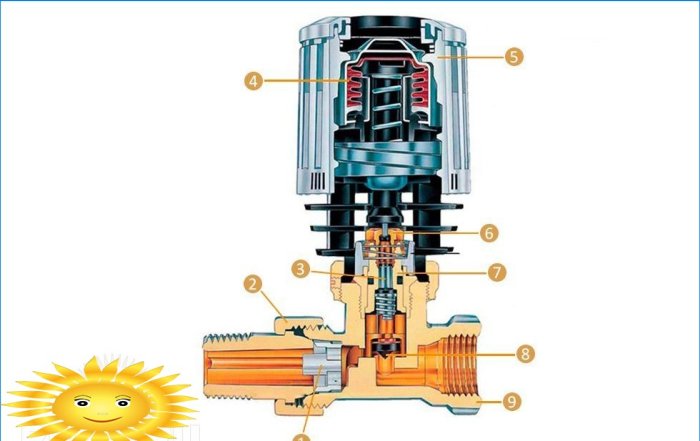

Radiatorgas kondensattermostat: 1 – flowspjæld; 2 – aftagelig forbindelse; 3 – ventilstamme; 4 – bælge; 5 – termisk hovedhus; 6 – pakningskasse; 7 – kranboks; 8 – ventilkegle; 9 – ventilhus
Den elektroniske enhed kan også kontrollere graden af tryk på ventilen, i hvilket tilfælde vi taler om digitale termiske hoveder. Direkte tryk på ventilen leveres af henholdsvis et servo-drev, en strømkilde er påkrævet for at enheden skal fungere. Den største fordel ved digitale fittings er deres høje ergonomi: temperaturen justeres næsten under farten, derudover er det muligt at programmere daglige tilstande til indstilling af individuelle temperaturpunkter under søvn og fravær hjemmefra. Desuden er omkostningerne ved digitale hoveder 1,5-2 gange højere end halvautomatisk mekanisk handling.

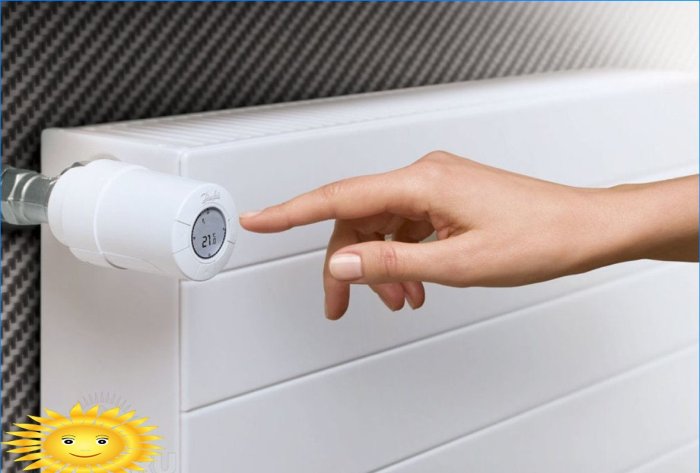

Digital termisk hoved
Afhængigt af typen af ventil, hvorpå det termiske hoved er installeret, er der forskellige typer rumtemperaturkorrektion. Metoden, der består i at begrænse strømmen, implementeres ved hjælp af en tovejsventil, en trevejsanvendelse anvendes, når kredsløbet udføres på flowblandingsenheden. Næsten alle typer ventiler er designet til at passe til alle typer termiske hoveder, i det mindste garanteres fuld kompatibilitet inden for en producent.

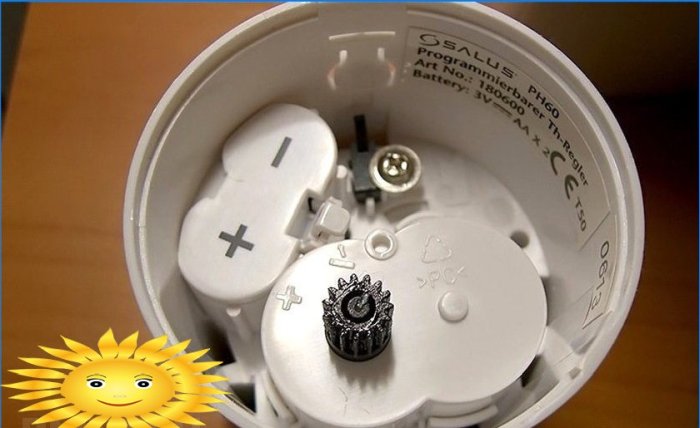

Elektronisk termohoved servo
En yderligere forskel er placeringen af temperatursensoren. I nogle termiske hoveder er det placeret i enhedens tilfælde, i andre kan det placeres fjernt: for digitale temperaturregulatorer er fjernelsen af fjernelsen praktisk talt ubegrænset, mens fjernelse af mekaniske enheder bidrager til en kortere responstid, og derfor er sensoren normalt placeret fra den termiske kontrolanordning ikke længere end 1 –1,5 m. Derudover bemærker vi, at muligheden for fjernplacering af temperatursensoren eksisterer for fittings, der styrer opvarmning af både luft og kølevæske.
Funktioner ved installation og indstillinger

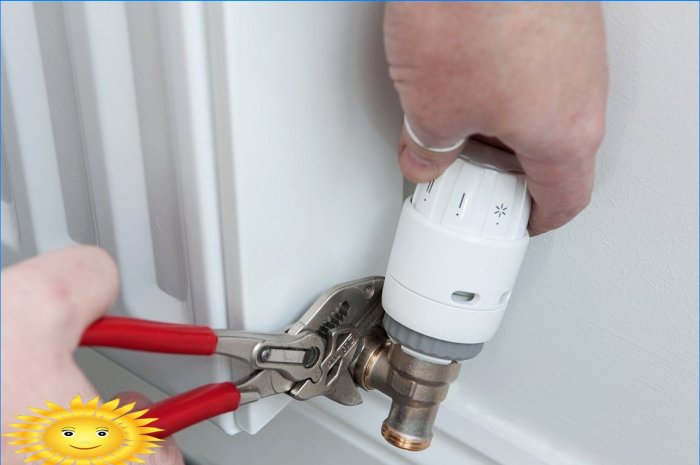

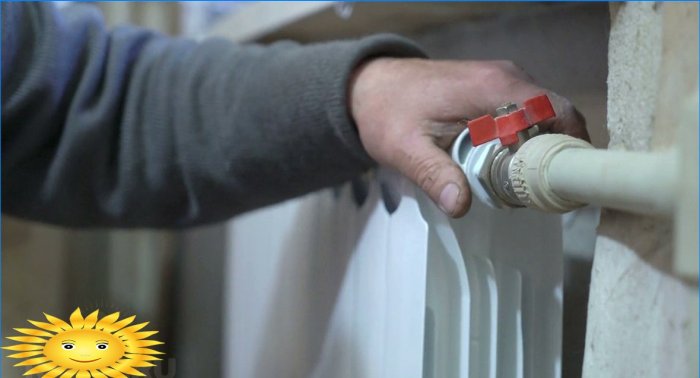

I den enkleste version installeres det termostatiske hoved på radiatorforsyningsrøret. Det er vigtigt at sikre sig, at pilen på ventillegemet svarer til kølemidlets faktiske bevægelsesretning. De fleste af ventilerne har et praktisk arrangement af forbindelser: en udvendig gevind ved udløbet til skruing i bøsningen og en indvendig gevind ved indløbet for let montering af en samling af møtrikmøtrikker. Om nødvendigt kan den termostatiske enhed bruges til at udskifte den øverste afstengningsventil på radiatoren, men til dette skal selve ventilen have en amerikansk udgangsforbindelse.

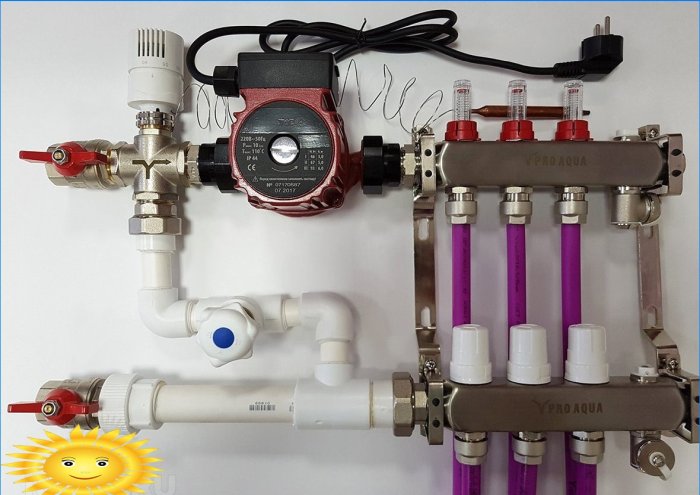

Trevejsventiler bruges til installation i flowmixeenheden. I dette tilfælde skæres udløbene fra hovedstrømmen ind i forsyningsledningen i overensstemmelse med kølevæskets bevægelsesretning, mens det sekundære udløb er forbundet til det bypassrør, som cirkulationspumpen er installeret på. Her kan alle de samme typer termiske hoveder bruges som til installation på en radiator: med luft- eller kølevæsketemperaturregulering og med en anden placering af sensoren, afhængigt af om installationen udføres åbent eller i en teknologisk niche.
Der er en række enkle, men obligatoriske regler for installation af termiske hoveder. For det meste vedrører de at sikre den korrekte funktion af termostaten: hovedet skal frit blæses ved indirekte konvektion, det skal ikke placeres i blindgyde, under gardiner såvel som på steder, der udsættes for gennem luftstrømme eller opvarmning fra tredjepart, f.eks. Ved åben sollys. Naturligvis, hvis vi taler om hoveder med en fjernbetjeningssensor, gælder alt det ovenstående direkte for det temperaturfølsomme element. Regulatorens vandrette position betragtes som optimal, så luft strømmer frit gennem beskyttelsesgitteret og blæser arbejdsfluid, og opvarmningen fra forbindelsesrørene har en minimal effekt.
