Storm spildevand derhjemme: bakker, brønde, rør, DIY-installation

Indholdet af artiklen

• Type stormkloak
• Storm dræningselementer
• Stormdreneringsplan
• Beregning af systemparametre
• Installation af stormkloak

Stormvand dræning er designet til at dræne regn og smelte vand fra selve huset såvel som garagen, stier og hårde overflader. Hvilken type spildevandssystem man foretrækker, hvilke funktionelle elementer man skal lave, hvordan man uafhængigt planlægger og installerer et sådant system, vil vi fortælle i denne artikel.

Storm spildevand er nødvendigt for at dræne regn og smelte vand fra fundamentet af huset, udhus og gården. Det største dræningsområde – taget – skal være udstyret med tagrender og nedløb omkring omkredsen, hvorfra vand kommer ind i stormkloakken – et dræningssystem, som er et netværk af kanaler med elementer i systemet fungerer.

Type stormkloak

Afhængigt af typen af ​​kanallægning kan stormvandet være:

• lineær;
• punkt;
• blandet type.

Lineær består af overfladerrender placeret langs stierne og dækket med en dekorativ grill. Rendene kan fremstilles uafhængigt af beton samt samles fra købte produkter – stål, beton eller plast, foret med tætningsfuger. Afgreningen af ​​tagrenderne kan være betydelig, idet der ved separate grene samles fra bygninger og stier til en fælles opsamler.

Lineær dræning

Spot-spildevand betyder en enkelt modtager fra hver nedløbsrør, dækket med en rist, hvorefter vandet kommer ind i den underjordiske kloakledning. Rør fra individuelle punktindtag indsamles også i en linje.

Spot storm kloak

Den blandede type bruges, hvis der sammen med det lineære netværk er behov for at udføre separate punktindtag placeret væk fra åbne tagrender.

Storm dræningselementer

Sammensætningen af ​​stormkloakkenettet bestemmes af, om du har til hensigt at bruge regnvand (for eksempel til kunstvanding), rense det eller udlede det i det generelle dræningssystem uden unødvendig manipulation.

Systemet kan omfatte følgende elementer:

1. Åbne bakker (lineær del).
2. Regnbeholdere (punktdel).
3. Dørpaller (kan fremstilles som et punkt regnvand indløb).
4. Sandfælder.
5. Inspektion godt.
6. Samlere.
7. Dræningsrør.
8. Lukket del af kloaksystemet.
9. Kloakluge.

Indkøbte lineære kloakbakker og stormvandsindtag er lette at installere, har stabil geometri og er kompatible med andre elementer. Omkostninger og ressource afhænger af materialet, korrekt installation, klima. I private huse er bakker installeret i klasse A (fodgængerzone) og B (bilzone) afhængigt af belastningen. Vælg den rigtige længde for at minimere antallet af samlinger.

Plastbakke med gitter

Betonbakker

Bakker og sluge er dækket med rist af æstetiske grunde, af sikkerhed og som et groft filter fra stort affald. Rister kan være støbejern, plast eller stål.

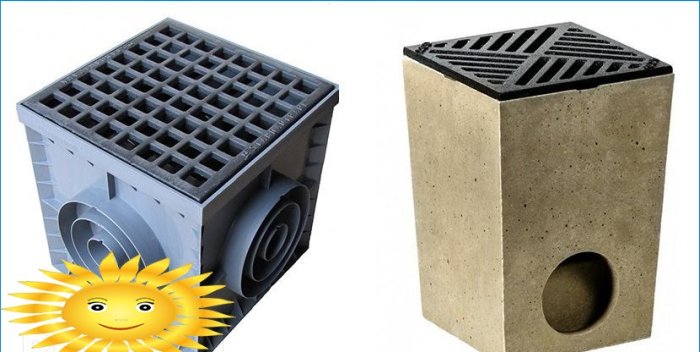

Storm- og betonvandindtag

Nogle gange drænes vand fra nedløbsrøret gennem en åben betonrender

Dørbakkerne har en beholder til opsamling af vand, der ikke tømmes overalt. Hvis der er installeret et visir over døren, og der er lidt vand, er en sådan enhed praktisk. Hvis der ikke er nogen baldakin eller hældning mod stormbakkerne, er det bedre at installere et stormvandsindløb.

Dørpalle

Sandfælder bruges til at fange sand, jord, græs og andet affald, der falder ned i stormafløbet. Uden disse enheder vokser rørene hurtigt, og du bliver nødt til at håndtere deres rengøring. Produkterne er lavet af plast, stål eller beton, og i henhold til lastklassen skal de svare til bakkerne.

Plast skraldespand

Der kræves en inspektion (inspektion) for at overvåge tilstanden og om nødvendigt rense kanalerne. De udstyrer den på steder, der er anspændte set fra hydrodynamik: tilslutning af sideslanger, skarpe svinger, på især lange lige sektioner (35–70 m afhængigt af diameteren ifølge SNiP) – hvor tilstopning er mere sandsynlig. Enheden er et lokket reservoir eller en skal.

Inspektionsbrønd – installation

Slip godt – når dybden på rørledningen ændres

Hjemmelavet beton godt

Akkumulerende opsamlere er et købte eller hjemmelavede reservoir, om nødvendigt med et ekstra filtreringssystem eller, hvis stormkloakken er forbundet med husholdningsaffald, et biologisk rensesystem. Efter opsamleren kan spildevandet bruges (kunstvanding, husholdningsbehov), ledes til sin egen dam, det nærmeste reservoir eller et generelt dræningssystem (tilladelse kræves).

Plastmanifold

Dræningsrør med huller opsamler overskydende fugtighed fra jorden og dræner den ned i stormafløbet, hvis der ikke findes et separat dræningssystem på stedet.

Dræningsrør med perforering

Rør til distribution kan være lavet af PVC eller HDPE, helt glat eller to-lags, med en udvendig korrugeret del. Rørjern og betonrørledninger bruges næsten aldrig til disse formål. Rørklasse – til udendørs kloakering. Vi fortæller dig om beregningen af ​​rørdiameteren nedenfor..

Systemets materialer skal vælges under hensyntagen til styrken, inertiteten over for korrosion, modstand mod mekaniske skader og temperaturændringer, lette installation og levetid.

Stormdreneringsplan

Før du udfører arbejde, er det nødvendigt at tegne et fremtidig netværk, bestemme installationsplaceringerne for dets elementer, lave en liste og et estimat af kommende indkøb.

Skemaet er designet fra udledningspunkter til opsamleren eller dræningsbrønden. Den åbne og lukkede del af ruten anvendes til områdeplanen, netværket falder langs æglægningsdybden, stederne for installation af sandfælder og brønde er angivet. Rørets diametre og længder, antallet af grene, forbindelseselementer bestemmes, mængden af ​​udgravnings- og installationsarbejde er skitseret.

1 – garage; 2 – revisionsbrønd; 3 – dræningsbakke med et gitter; 4 – hus; 5 – indløb til stormvand; 6 – dørs palle; 7 – sandopsamler; 8 – HDPE-rør; 9 – perforerede dræningsrør; 10 – tank til opsamling og rensning af regnvand

Ordningen kan omfatte yderligere elementer: stik, sifoner, tilbageventiler (manifoldrør).

Råd! Når du arbejder med ordningen, skal du overveje at lægge anden kommunikation og rørledninger på dit websted. De skulle ikke blande sig med hinanden..

Beregning af systemparametre

Ved normal drift bestemmer stormafløb:

• udledning af vandforbrug;
• rør diameter;
• rørledning hældning;
• æglægningsdybde.

Udledningen af ​​det udledte vand afhænger af det område, hvor vandet fjernes, og nedbørsintensiteten (i henhold til SNiP-2.04.03–85, tabel 4). Mængden af ​​udledt vand beregnes i overensstemmelse med formlerne for regn og smeltevand i detaljer under hensyntagen til korrektionsfaktorerne beskrevet i Afsnit 3 “Metoder til beregning af mængderne af organiseret og uorganiseret afstrømning”, Kaluga, 2011 (der er en beregningsalgoritme i SNiP, men det er mere kompliceret).

Generelt ser beregningsformlen sådan ud:

Hvor:

• Q er den vandmængde, som systemet skal fjerne;
• q20 er intensiteten af ​​nedbør;
• F er det overfladeareal, hvorfra det er planlagt at dræne vand;
• ? – korrektionsfaktor afhængigt af materialet til dækningen på det sted, hvor vand opsamles.

Omkostningerne ved hvert stormvandindløb, når de smelter sammen med andre vandløb opsummeres, rørdiametrene bliver større. I praksis tages rør O 100-150 mm for hovedlinjen – O 200 mm for individuelle dele af stormafløbet i et landsted med en grund.

Hældninger af kanaler, bakker og rørledninger tages i henhold til SNiP-2.04.03-85, som bestemmer minimumsværdierne for:

• O 150 mm – 0,008 (8 mm pr. 1 løbmeter);
• O 200 mm – 0,007 (7 mm pr. 1 løbmeter).

For individuelle bakker i ethvert tværsnit er minimumshældningen 0,005 (5 mm pr. 1 løbende meter). Nogle armerede betonprodukter har straks den ønskede hældning, angivet med en pil.

I praksis anbefales det at gøre skråningen mere end minimum: 15–30 mm pr. 1 løbmeter. m.

Dybden af ​​at lægge den indenlandske stormkloak er mindre end dræningen, hvis begge netværk er monteret på stedet, og gennemsnit 30 cm.

Installation af stormkloak

Ordningen er blevet udarbejdet, beregningerne er afsluttet, alle elementer i systemet er købt. I det første trin er tagrender og rør monteret på taget..

Det næste trin er at markere det fremtidige system på stedet: med et målebånd, knagger og reb. Efter at have skitseret ruteringen og installationen af ​​en sandfang, brønde og en opsamler, begynder de jordarbejde.

Lineære kloakbakker, der er lagt på asfalterede stier, er monteret under hensyntagen til forberedelsen af ​​puden, så deres øvre kant ikke stikker ud over fliserne, asfalt eller brosten (niveau af overfladen, der skal drænes). Bakkerne skal installeres i en gravet og presset grøft på et sand- eller sandcement-underlag. Så produktet er sikkert fastgjort og vil vare længere. Efter installation af bakkerne forsegles samlingerne mellem de enkelte segmenter, og hele kanalen er dækket med et gitter.

Layout af dræningsbakken: 1 – sandpude; 2 – betonfod; 3 – jord; 4 – kunstig base; 5 – asfaltbetonbelægning; 6 – dræningsbakke med gitter; 7 – termoforbindelser (bitumen, tætningsmasse); 8 – brolægningsplader; 9 – nivelleringslag; 10 – base

Vigtig! Når du lægger bakker, skal du ikke glemme at bruge niveauet til at bestemme skråningen mod opsamleren.

Samtidig med bakkerne er der ifølge skemaet sandfælder (ved vandindløbet fra bakken ind i røret) og inspektionsbrønde indbygget i systemet.

Stormindløb er monteret, hvortil et knæ er fastgjort i en svag hældning, og lukkede rør med fittings udføres til samleren eller vandudledningsstedet. Lukkede ledningsrør lægges i gravede skyttegrave på en sandpude.

Når du tilslutter lagerkollektoren til netværket, skal du sørge for, at den graves under rørledningens niveau og er termisk isoleret med et lag sand og grus.

Før ledningerne dækkes med sand, fliser, jord eller torv, er det nødvendigt at udføre hydrauliske prøver, opdage lækager og fjerne dem. Først efter et positivt testresultat lukkes systemet.

Grunden er smuk, huset, bygninger og stier er beskyttet mod overskydende fugt!
