Problemer med strømafbrydelser kan relativt let løses ved at installere en autonom generator. I dag vil vi tale om at vælge en generator, reglerne for installation af den, tilslutning til et hjemmenettet net. Vi vil ikke ignorere arrangementet af generatorrummet og prioriteten ved at forbinde forbrugere.
Generator typer
Valget af bærbare kraftværker på hjemmemarkedet er meget bredt. De fleste af produkterne er repræsenteret af kloner af samme type, som er velegnet til at drive et elværktøj, når man arbejder på vejen, men at bruge sådant udstyr til backup strømforsyning derhjemme ville ikke være den bedste idé. Der er en imponerende liste over forskelle: effektivitet, støjniveau, motorens levetid, driftstid uden nedetid, renhed af udgangsspændingen og effektstyringskredsløb. En separat generatorenhed er ansvarlig for hver af disse parametre, så det er nødvendigt at forstå enhedens detaljer for det rigtige valg af en backup-strømkilde..
Motoren er den vigtigste og vigtigste del af et autonomt kraftværk. Tre typer motorer kan bruges i hjemmegeneratorer:
- Benzinforbrændingsmotor. Det er mest distribueret på grund af enhedens enkelhed, samtidig er det kendetegnet ved den laveste effektivitet, men på samme tid er det billigt at vedligeholde. De fleste benzingeneratorer er ikke i stand til at arbejde i lang tid uden at stoppe, så valget til deres fordel bør kun træffes, hvis strømafbrydelser er sjældne og kortvarige..
- Dieselkraftenheden er kendetegnet ved et nedsat støjniveau, mens ujævnheden i slag under belastning og uden det er meget mindre end for en benzin. Kontinuerlig drift er tilladt. Det antages, at det tilrådes at bruge et dieselkraftværk med en effekt på mere end 16 kW, hvilket tilbagevises af den vellykkede oplevelse af drift af dieselgeneratorer med en kapacitet på 4 kW eller mere. At færdiggøre et kraftværk med en dieselmotor i flere tilfælde gør dens drift mere økonomisk op til 40% sammenlignet med en benzinmotor, men hvis der bruges en højhastighedsmotor, reducerer dens drift uden belastning meget levetiden, som, selv om den er højere end benzininstallationer, men på samme tid er vedligeholdelse af en dieselmotor meget mere kompliceret.
- En naturgasmotor er en analog af en benzinmotor, der bruger mainline eller flydende blåt brændstof som brændstof. Den største fordel er høj effektivitet: omkostningerne ved en kilowatt produceret elektricitet kan være op til 10 gange lavere i sammenligning med en benzingenerator ved brug af hovedgas og 5-7 gange lavere ved anvendelse af flydende gas. Samtidig er brændstofsystemet for sådanne motorer mere kompliceret, og forbindelsen til gas-hovedet kræver en ændring i gasforsyningsprojektet med alle de efterfølgende sikkerhedskrav til driften af gasudstyr..

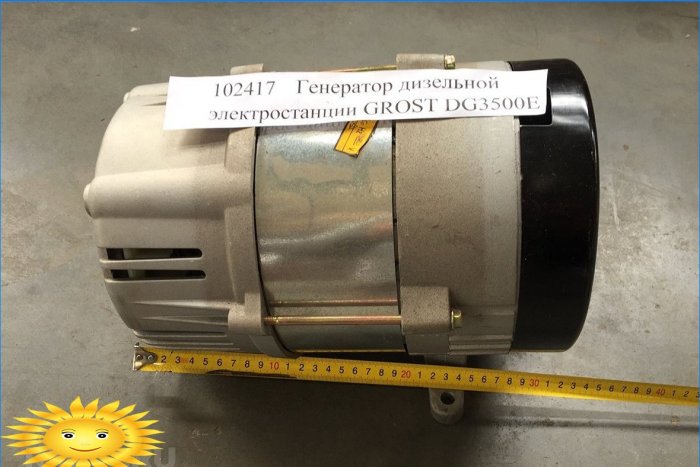

En elektrisk generator er en del af et kraftværk, der konverterer roterende kinetisk energi til vekselstrøm. I øjeblikket betragtes synkrone generatorer med et elektronisk excitationssystem som de mest egnede til brug i backup-strømforsyninger, som tillader justering af spændingen under flyvningen, hvilket giver en begrænsende forskel på 2-3% af de nominelle værdier. Tilvejebringelse af en stabil sinusoid til tilslutning af strømfølsomt udstyr (kontorudstyr, kedler, køleskabe) i generatorer opnås ved hjælp af vekselretteromformere.
Spørgsmålet om at vælge antallet af faser på generatoren er ikke indlysende. En trefasekilde bør kun foretrækkes, hvis belastningen er jævnt fordelt over faserne, som regel er den tilladte ubalance for generatorer ikke mere end 15-20%. Ellers er det bedre at vælge en enfasegenerator med højere effekt..
Bestemmelse af prioriterede forbrugere og anlægskapacitet
Den overflødige strømledning behøver ikke tilsluttes hele strømnettet. Forudsat at et selektivt beskyttelseskredsløb implementeres på inputdistributionskortet, er det muligt uden væsentlig indsats kun at forbinde forbrugere, for hvilke uafbrudt strømforsyning er kritisk vigtig eller i det mindste at foretrække.
Først og fremmest skal backup-strøm leveres til bygningens livsstøttesystemer. Disse inkluderer et kedelrum, en pumpestation, en central tvungen ventilationsenhed, udstødningsventilatorer til badeværelser og tekniske rum. Sekundær prioritet bliver belysningsnetværket: med et tilstrækkeligt lavt energiforbrug af moderne lyskilder kan belysningen i huset tilsluttes fuldstændigt backupkraften. Det er også ønskeligt at sikre en glat drift af hjemmetelekommunikationsnetværket og sikkerhedssystemer, der inkluderer et modem, trådløst netværk og netværkslagring, videoovervågning, brand og indbrudsalarmer. Forbruget af disse enheder er relativt lavt, men deres nedlukning i lang tid kan love alvorlig ulempe..
Husholdningsforbrugere har brug for en uafbrudt strømforsyning til et køleskab, mikrobølgeovn, hjemmebiograf, arbejdspladser med pc’er. Det vil heller ikke være overflødigt at tildele flere udløbsledninger til opladning af mobile enheder og generelle behov. Med en begrænset generatorstrøm skal du ikke levere nødstrøm til husholdningsapparater med stort forbrug: vaskemaskiner, vandvarmere, en elektrisk komfur og en ovn.
Generelt bestemmes den minimale generatoreffekt af det samlede antal forbrugere i den første (livstøtte) og den anden (belysning, telekommunikation) grupper baseret på deres samtidige drift. Den ekstra strømreserve bestemmes af arten af arbejdet for forbrugere i den tredje gruppe under hensyntagen til hyppigheden af deres tænding. Man skal huske, at det aktuelle forbrug ved opstart kan afvige fra det nominelle: for enheder med elektroniske strømforsyninger og kollektormotorer op til 500 W med 2–2,5 gange, til køleskabe og pumper med asynkronmotorer – op til 3-5 gange. Denne funktion skal tages i betragtning både ved valg af generatorstrøm og under betjening af backup-strømledningen. Generatoreffekten skal være 15-20% højere end den samlede nominelle effekt, så udstyret ikke fungerer ved fuld belastning.
Arrangement af generatorrummet

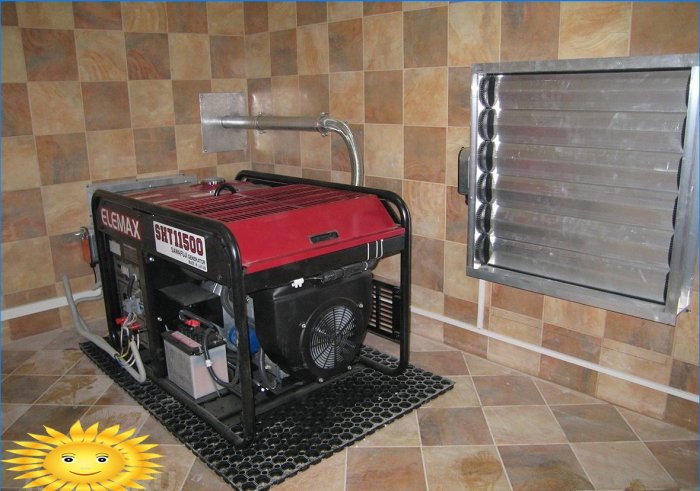

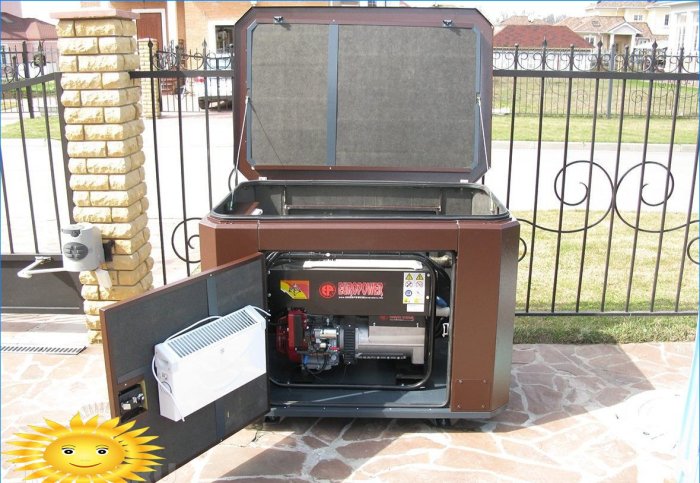

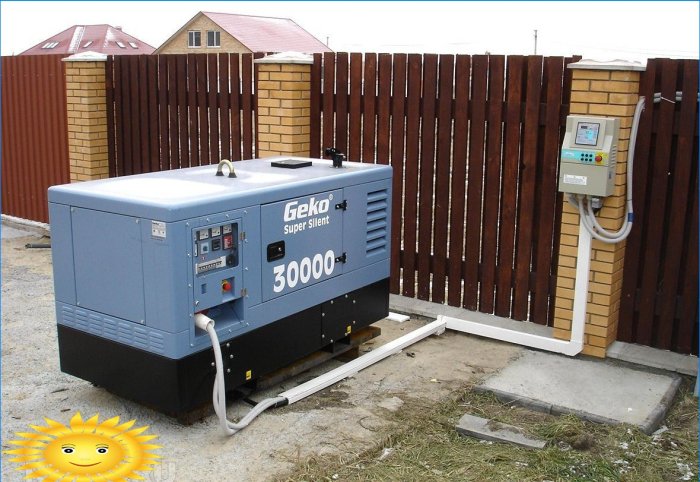

Tilstedeværelsen af en specielt udstyret platform til generatoren er ikke nødvendig, men øger brugbarheden og fejltolerancen for sikkerhedskilden betydeligt. Den største fordel ved en stationær installation er muligheden for at sætte generatoren i drift ved bogstaveligt at trykke på et par knapper uden at lægge et midlertidigt kabel. Derudover vil generatorens drift være mulig i ethvert vejr, inklusive ved ekstremt lave temperaturer..

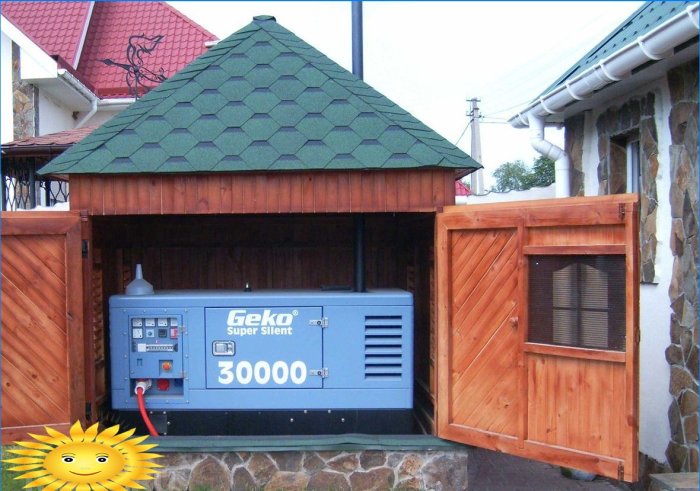

Selv en lille udvidelse til huset er velegnet til placering af generatoren – en metalramme, der er beklædt med en profileret plade. Det er optimalt, hvis en cement aflejret med pantelån til fastgørelse af generatorrammen hældes på gulvet. For at reducere støjniveauet og opretholde en acceptabel temperatur inde, anbefales det at fylde rammevæggene med mineraluld efter montering af den lodrette træbænk. For at beskytte fyldstof anbefales det at fremstille den indvendige beklædning med tynde materialer: krydsfiner eller MDF.

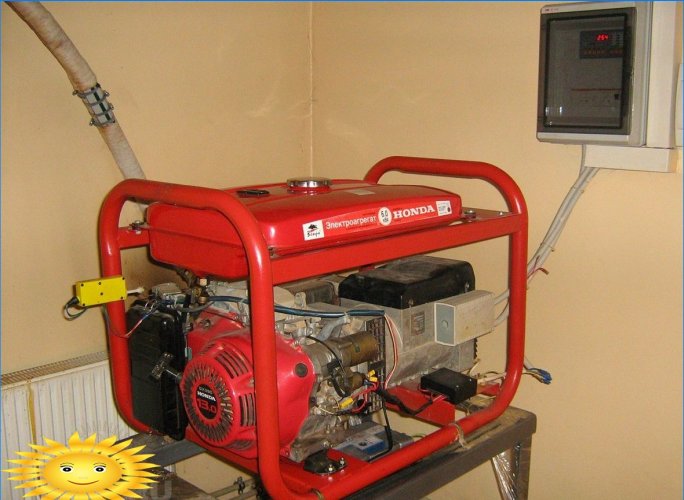

Et sikkerhedskabel med et passende tværsnit af ledere skal bringes ind i generatorrummet. Da langt de fleste generatorer er jordet i et isoleret neutralt kredsløb, kræver en enfaseanlæg to ledere og en trefaseanlæg tre. Den beskyttende leder vikles direkte fra jordsløjfen og forbindes til generatorrammen. Et udstødningssystem er ikke nødvendigt som sådan, hvis forlængelsen er tilstrækkeligt langt væk fra vinduer og ventilationskanaler. I andre tilfælde anbefales det at installere et galvaniseret rør med en accelererende sektion på ca. 4-5 meter, i den nedre del, hvorfra en korrugeret metalbøsning er indsat, forbundet til generatorens udstødningsrør. Det er ikke nødvendigt at forsegle forbindelsen, med naturlig træk, udstødningsgasserne vil blive fjernet helt, ført væk af den opadgående strøm.
Tilslutning til hjemmestrømforsyningen

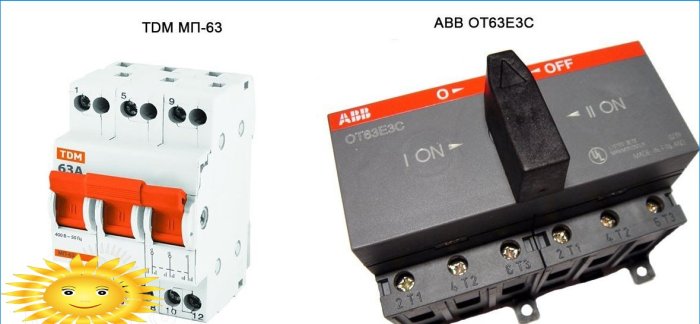

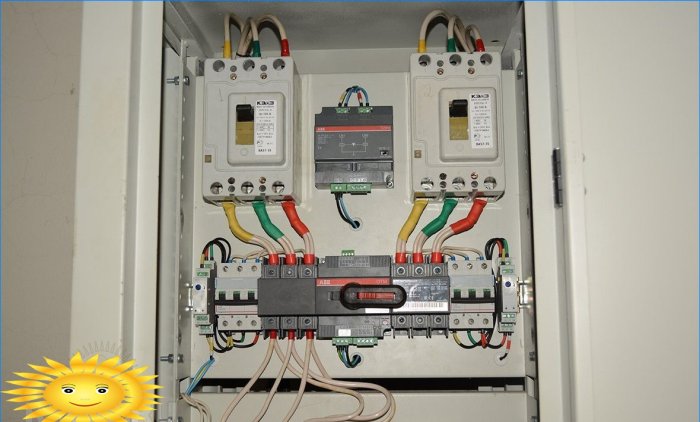

Det sidste trin i installationen er samlingen af ledningsdiagrammet. Det er bydende nødvendigt at give beskyttelse mod den samtidige forbindelse af to linjer, til hvilke det er praktisk at bruge modulopbrydere af typen TDM MP-63 til enfaset netværk eller reversible modulafbrydere af typen ABB OT63E3C i tre faser. Som en budgetløsning til enfaset netværk kan du også tilbyde et par identiske topolede automatiske maskiner: en af dem er installeret i en omvendt position, derefter er flagene forbundet med en stift. Det er bydende nødvendigt, at der under omskiftning ikke kun sikres en afbrydelse af faseledere, men også arbejdsneutralen.
Forbindelsen af reservelinjen til distributionsnetværket skal udføres mellem hovedafbryderen og den fælles strømbuss, hvortil de enkelte linjers beskyttelsesanordninger er forbundet. I dette tilfælde skal backuplinien tilsluttes ved hjælp af generelle beskyttelsesanordninger: RCD og differentiel beskyttelse, spændingsrelæ, SPD og lynafbrydere. Hvis en enfasegenerator er tilsluttet et trefaset netværk, fungerer trefasede RCD’er ikke, så backuplinien skal være tilsluttet ved at forbigå dem. Enfaset RCD’er med selektiv beskyttelse fungerer som forventet..
Tilslutning af generatoren gennem en trepositionskontakt: 1 – indgangsafbryder; 2 – tæller; 3 – RCD; 4 – generator; 5 – switch med tre positioner; 6 – nul bus; 7 – jordforbindelse; 8 – til forbrugere
Hvis generatoren har et startsystem med et elektrisk drev, anbefales det at udskifte ASU med et specielt generatorautomatiseringspanel. Den indeholder en automatisk overførselsafbryder med en justerbar tidsforsinkelse mellem start og tilslutning af lasten, startkontrol og alle nødvendige beskyttelser. I mangel af et automatisk startsystem udføres det manuelt: først skal du skifte til backuplinjen, slukke for maskinen på generatoren, tilslutte forbindelseskablet til stikkontakten, starte motoren og vente, indtil hastigheden stabiliseres. Tænd for strømafbryderen på generatoren under manuel start sker altid sidst, og når den stoppes – først..

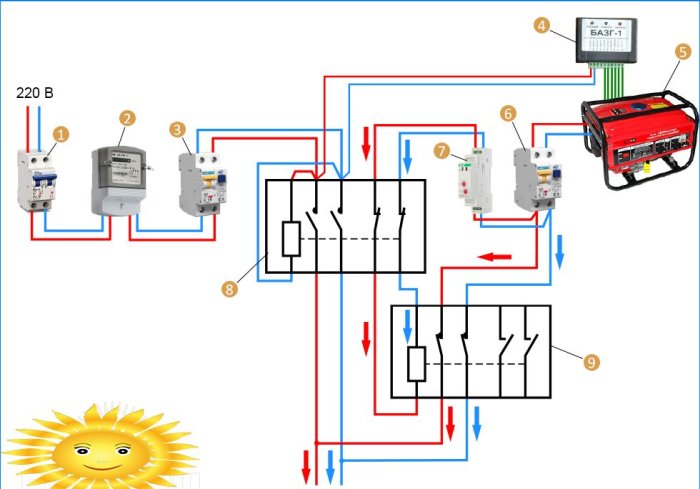

Ordning med automatisk overførsel af reserve: 1 – automatisk indgangsmaskine; 2 – tæller; 3 – RCD på hovednetværket; 4 – blok til automatisk generatorstart; 5 – generator; 6 – RCD for reservenettet; 7 – tidsrelæ; 8 – hovedindgangskontaktor; 9 – kontaktor for reserveindgang
