Sådan vælges og tilsluttes en RCD korrekt

Indholdet af artiklen

• Princippet for drift af RCD
• RCD typer
• Efter lækagestrømmen
• Ved at udløse teknologi
• Efter svarhastighed (forsinkelse)
• Efter antallet af poler
• Lækagestrøm
• Driftsstrøm
• Installation og tilslutning af RCD
• Kontrol af RCD

I denne artikel vil vi overveje formålet og princippet med driften af ​​en RCD. Vi vil finde ud af, hvordan enheder af forskellige typer er forskellige, vi vil bestemme under hvilke betingelser de bruges. Lad os tale separat om tilslutning af disse beskyttelsesanordninger..

En RCD er en afbryder (sluk) enhed, der når differensstrømmen (lækstrøm) når og overstiger den indstillede værdi, åbner kontakterne og frakobler netværket eller dets sektion fra strømforsyningen. Dette produkt har flere navne: “reststrømafbryder”, “reststrømafbryder”, “beskyttelsesafbryder”. En eller anden måde, men hundreder af millioner RCD’er, der bruges i verden, udfører to opgaver – de beskytter en person mod elektrisk stød med direkte og indirekte kontakt og forhindrer, at en brand antændes ledninger. I mange udviklede lande er brug af differentielle switches obligatorisk.

Reststrømsanordninger er designet til at neutralisere strømme i tilfælde af alle slags skader på elektriske installationer. På trods af det faktum, at dette kun er en del af komplekse foranstaltninger, forbliver RCD i nogle tilfælde det eneste beskyttelsesmiddel, f.eks. Når: sænkning af isolationsniveauet, brud af den neutrale beskyttelsesleder eller ved lave værdier for fejlstrømmen. Så sikringer (strømafbrydere) bryder kredsløbet ved aktuelle værdier (kortslutninger eller overstrømme), der er flere gange højere end den kritiske tærskel for en person, hvor der opstår en funktionsfejl i hjertemuskelen, mens RCD’er udløses i millisekunder og reagerer endda på den mindste strøm.

Det kan være livsfarligt at berøre de strømførende elementer i det elektriske panel eller indkapslingerne til elektriske apparater, der er aktiveret, for eksempel hvis isoleringen er beskadiget, er der altid en risiko for at beskadige hylsterne på skjulte ledningskabler med et værktøj. En strøm på 5 mA mærkes allerede af en person, ved 10 mA, musklerne sammentrækkes, og tærsklen for “ikke at give slip” sætter ind, 30 mA forårsager åndedrætssvigt, 50 mA forårsager hjertearytmier, 100 mA – død er mulig. Derfor skal en RCD, der er designet til at beskytte mennesker, operere med strømme på 4-5 mA i Europa – 10 mA i henhold til amerikanske standarder. I Rusland er der ingen strenge standarder – reststrømsanordninger skal i henhold til statskrav bruges i metalkonstruktioner eller bygninger med metalramme. Efter offentliggørelsen af ​​den syvende udgave af PUE ændrede holdningen til RCD’er i vores land imidlertid dramatisk til det bedre.

Det skal bemærkes, at reststrømsindretningen ikke kan erstatte afbrydere, der beskytter ledningerne, da den “ikke bemærker” fejl, der ikke er ledsaget af lækstrømme, for eksempel i tilfælde af kortslutning mellem linien og neutral.

Princippet for drift af RCD

Driften af ​​enhver RCD er baseret på overvågning af strømmen mellem de ledere, den inkluderer. Eventuelle aktuelle forskelle registreres og sammenlignes med de indstillede værdier. Balanceovertrædelse er en indikation for aktivering af den udøvende del (breaker).

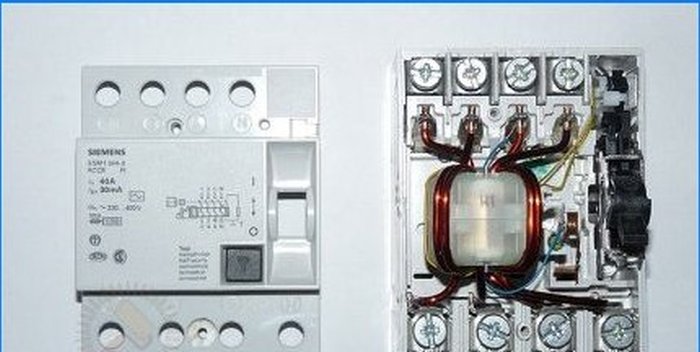

RCD’ens vigtigste “sporingsenhed” er en differentiel transformer med tre viklinger af den ferromagnetiske kerne: indgang, udløb og kontrol. Strømmen, der strømmer gennem enheden (fra faselederen, der går til forbrugerens strømforsyning til den neutrale leder, der kommer fra forbrugeren), ophidser magnetiske flukser med modsatte poler på viklingerne. Hvis husholdningsapparater, ledningsudstyr er i god stand, ledningerne i det beskyttede område ikke er beskadiget, og der ikke er lækager til jorden, er summen af ​​strømme nul. Hvis en person, der f.eks. Står på et vådt gulv, rører ved en bar ledning, vil en del af strømmen gå gennem hans krop til jorden, vil summen af ​​strømme i enheden være større end nul (strømmen strømmer ind i RCD’en, end den efterlader den). Udseendet af en positiv sum af strømme betyder, at strømmen også passerer RCD, dvs. der er en lækage, skader i kredsløbet. I dette tilfælde forstyrres balancen i reguleringsviklingen af ​​transformeren, der opstår en kraft, der overføres til EMF-relæet, hvilket bryder kontakten mellem linjen og neutral. Elektromotorisk kraft kan detekteres af trackeren, der bliver et signal til at deaktivere magnetforbruget (effektaktuator), der holder kontakterne – kredsløbet åbnes.

RCD typer

Reststrømsenheder (RCD’er) kan variere i mange egenskaber, fra den måde, de installeres til deres generelle formål. Klassificeringen inkluderer hundreder af typer RCD’er med deres egne egenskaber. Vi foreslår at overveje de vigtigste for at vælge den rigtige enhed, der fungerer korrekt under visse betingelser..

Efter lækagestrømmen

I henhold til dette kriterium er RCD’er opdelt i apparater af AC-, A- og B. AC-apparater bryder kredsløbet med vekselstrømslækager, hvis de pludselig eller jævnt vokser. Disse RCD’er er billige, de er mest almindelige og betragtes som acceptable under de fleste driftsbetingelser..

RCD’er af type A udløses ikke kun af vekselstrøm, men også ved pulserende jævnstrøm, som pludselig øges eller stiger glat. Sådanne indretninger foretrækkes mere for boliger, da nogle husholdningsapparater netop er kilden til en konstant pulserende strøm, for eksempel computere, dæmpere, tv-apparater, nogle vaskemaskiner (alle med halvleder strømforsyning). For øvrig angiver instruktionerne for nogle af disse forbrugere, at de kun skal tilsluttes via en RCD af type A. Disse beskyttelsesanordninger er betydeligt dyrere end AC-klassen.

Type B bruges til jævn-, veksel- og udligningsstrøm, hovedsageligt anvendes sådanne RCD’er i industrielle anlæg.

Ved at udløse teknologi

Afhængigt af det princip, hvormed kredsløbet brydes, skelnes en RCD:

• elektronisk
• elektromekaniske

Elektromekaniske differentielle beskyttelsesanordninger har ikke brug for fuld strømforsyning fra lysnettet. De udløses kun af en lækstrøm, der driver en mekanisk aktuator med høj præcision. Disse enheder er relativt dyre, få producenter producerer dem, men de betragtes som de mest pålidelige, da de fungerer under alle forhold og ikke er afhængige af effektparametre..

Elektroniske RCD’er er flere gange billigere end elektromekaniske, så de udgør brorparten af ​​vores marked. For at disse enheder skal fungere er der behov for ekstern strøm, der “genoplører” sin elektronik med en forstærker. Hovedproblemet er, at med spændingsfald i netværket, reduceres effektiviteten af ​​den elektroniske RCD (der er en afhængighed af triggermomentet) mærkbart. Derudover er der altid en fare for, at direkte eller indirekte kontakt med et aktiveret element (ledning, terminal eller enhedskasse) vil forekomme, når den neutrale leder er beskadiget, og følgelig vil RCD’en ikke tændes og ikke fungerer. Elektroniske RCD’er beskytter ikke mod alle risici, men mod de fleste, så hvis du har brug for at spare penge, er dette også en god mulighed. Det giver også mening at ikke bruge penge på en elektromekanisk enhed, hvis det interne netværk inkluderer en uafbrudt strømforsyning eller spændingsstabilisator.

Efter svarhastighed (forsinkelse)

Bogstavet S angiver RCD’er, der fungerer med en indstillet forsinkelse på op til 0,5 sekunder – “selektiv”. Denne type enhed giver dig mulighed for at oprette “cascade” -beskyttelsessystemer på flere niveauer med flere beskyttede kredsløb. Hver nødsektion af netværket, afhængigt af opgaverne og implementeringen af ​​ordningen, afbrydes separat, mens den generelle strømforsyning til rummet forbliver. RCD’er med indeks G har også en forsinkelse, men det er meget mindre.

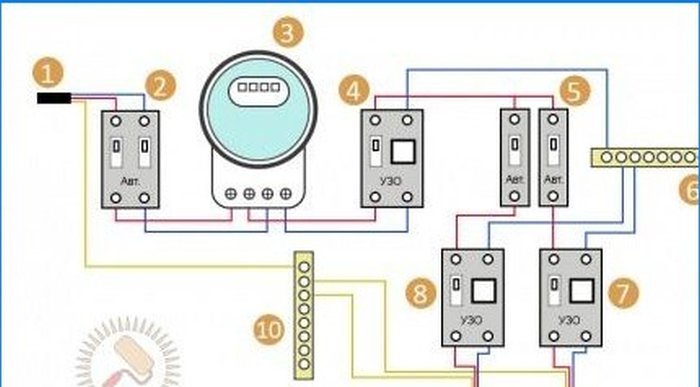

1 – indledningskabel; 2 – introduktionsmaskine; 3 – tæller; 4 – RCD type S; 5 – maskiner; 6 – nul bus; 7 og 8 – RCD type AC; 9 – trækernede elektriske ledninger; 10 – jordforbindelse

Selektive RCD’er installeres normalt øverst på kaskaden, og i tilfælde af lækager fungerer derfor ikke-selektive enheder først uden at slukke for alle kredsløb, der er beskyttet.

Moderne ikke-selektive RCD’er af høj kvalitet fungerer på mindre end 0,1 sekunder.

Efter antallet af poler

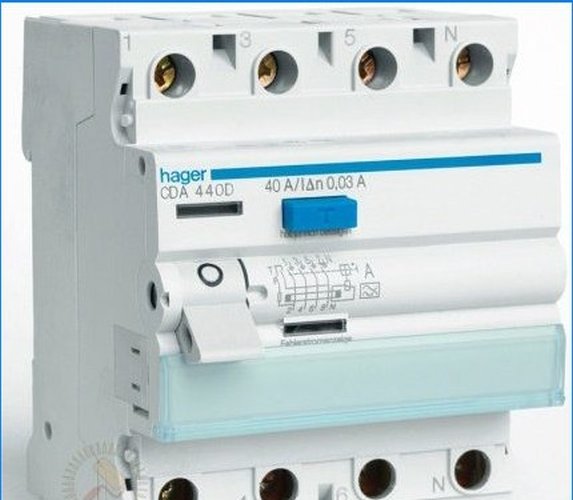

I et trefaset netværk bruges RCD’er med fire poler. De beskytter adskillige enfaset netværk eller separate trefaseforbrugere (elmotor, komfur …). I tandem med denne type RCD, skal en firpolet automatisk enhed fungere.

I et enfaset netværk af boliger bruges normalt enheder med to poler (linje og neutral).

Lækagestrøm

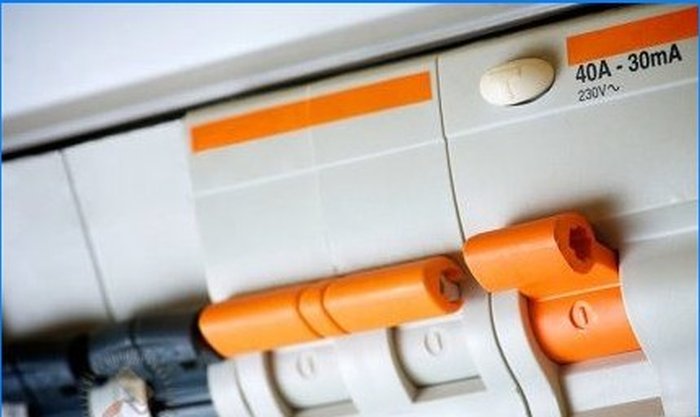

Lækstrømmen (nominel reststrøm eller “setpoint”) under specificerede driftsbetingelser er en af ​​de vigtigste parametre, der kendetegner funktionsfunktionerne for reststrømanordningen. Grænsebarrieren for klassificering er en strøm på 30 mA. RCD’er, der fungerer ved lavere krybningspunkter, betragtes som sådanne, at de beskytter en person mod elektrisk stød. Enheder, hvis driftsstrøm er højere end 30 mA, betragtes som brandbekæmpelse, da en ret stor belastning kan forbindes til dem, men de forskellige strømme, de tillader, er farlige for mennesker. Nogle gange betragtes 30 mA RCD’er som universelle, de er mest almindelige.

Brandsikre RCD’er er den første beskyttelsesfase placeret i tavlen, de er normalt installeret på hele det interne netværk, men de kan også bruges til at beskytte individuelle tunge og farlige forbrugere mod antændelse (for eksempel en ventilatorvarmer med en åben spiral). Lækstrømmen fra brandbekæmpelse RCD’er tages normalt ved 100-300 mA, undertiden bruges 500 mA-enheder også som brandbekæmpelsesanordninger. RCD’er med lavere strøm kan ikke fungere normalt i disse positioner, da der forekommer falske udfald på grund af overskridelse af de tilladte belastninger.

RCD’er med en lækstrøm på 10 mA bruges normalt i den anden eller tredje fase af beskyttelsen, de bruges enten til at forbinde lyselementer eller til individuelle elektriske apparater, der er placeret i farlige områder, for eksempel i et badeværelse, bruser, swimmingpool … Dog en kedel eller vaskemaskine mest sandsynligt vil det ikke være muligt at køre igennem dem, da arbejdsbelastningen vil være begrænset til 1,8 kilowatt.

Bemærk, at den aktuelle rating kun viser den nedre tripgrænse, så en 30 mA RCD vil ikke frakoble kredsløbet med en lækage på 25 mA, men kører ved strømme, der overstiger 30 mA-tærsklen.

Med hvilken lækstrøm er det nødvendigt at anvende en RCD i et bestemt tilfælde? Først bestemmes lækstrømmen i kredsløbet eller enheden, dette kan ske ved måling eller i henhold til de nuværende regler. I henhold til SP 31-110-2003 tages enhedens lækstrøm lig med 0,4 mA for hver 1 A af dens styrke. Dette tilføjer også 10 μA for hver meter faseleder. For eksempel, for et elektrisk apparat med en effekt på 16 A, drevet af en tyve meter ledning, skal den forventede lækstrøm tages lig med 4,2 mA. Nu kan du hente en RCD, men dette gøres, så enhedens lækstrøm ikke er mere end 33% af reststrømmenhedens udløbsstrøm. I vores tilfælde er dette 12,6 mA. En 10-ampere enhed er ikke længere egnet, hvilket betyder, at det er nødvendigt at forsyne en RCD med en triggerstrøm på 16 mA.

Driftsstrøm

Betjeningsstrømmen for RCD (eller den maksimalt tilladte belastning) bestemmer, hvor meget og hvilken magt forbrugerne kan drives via denne enhed. Denne egenskab viser strømmen, der kan passere gennem RCD i lang tid uden at ødelægge den..

Beregningen af ​​den krævede RCD foretages ud fra egenskaberne for de forbrugere, der er forbundet med den. I boligstrømnet bruges ofte laveffekt-RCD’er med en driftsstrøm på 10 A. Differentialbeskyttelsesanordninger med en tilladt belastning på 16–32 A. betragtes som mellemstrøm. Enheder til 40 A og mere kaldes effektive.

Det er bemærkelsesværdigt, at der i praksis er en klar sammenhæng mellem lukke- og driftsstrømmen. Producenter producerer RCD’er, hvor den højere indikator, jo højere den anden..

Det er ikke vanskeligt at beregne den krævede driftsstrøm for RCD’en, den skal under alle omstændigheder være lig med eller overstige den nominelle effekt for den beskyttede kredsløb.

Hvis det er muligt, er reguleringen af ​​den nominelle lækstrøm af RCD:

• ureguleret
• justerbar (kontinuerlig justering, trinjustering)

Ved tilstedeværelsen af ​​kortslutningsbeskyttelse er der en RCD:

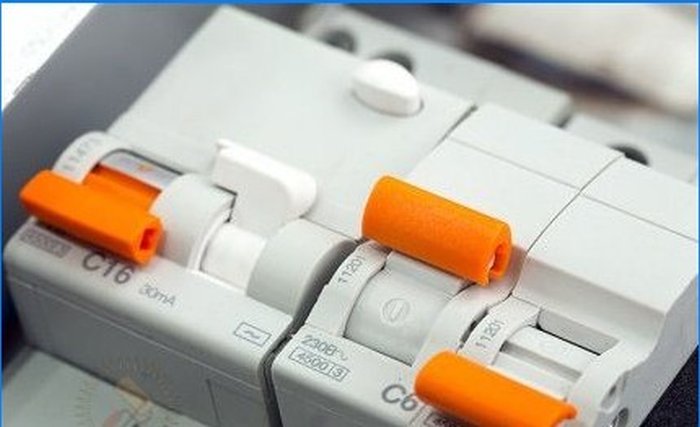

• med overstrømsbeskyttelse (differentielle afbrydere)
• med overophedning beskyttelse
• uden overstrøm beskyttelse

I henhold til installationsmetoden er RCD opdelt i:

• stationær i form af en automatisk maskine, der er monteret på en skinne i et monteringspanel;
• bærbar – monteret på en forlængerledning eller i et brud i forsyningssnoren;
• RCD i stikkontakt (meget brugt i USA).

Installation og tilslutning af RCD

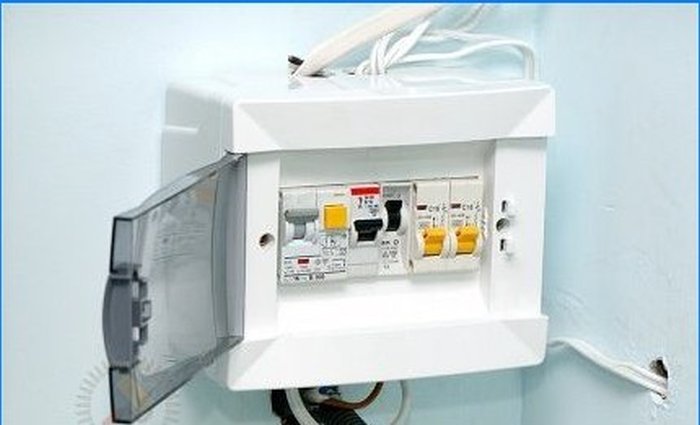

Desuden vil vi kun tale om de beskyttelsesenheder, der er installeret i skjoldet, da de i vores land bruges mest aktivt.

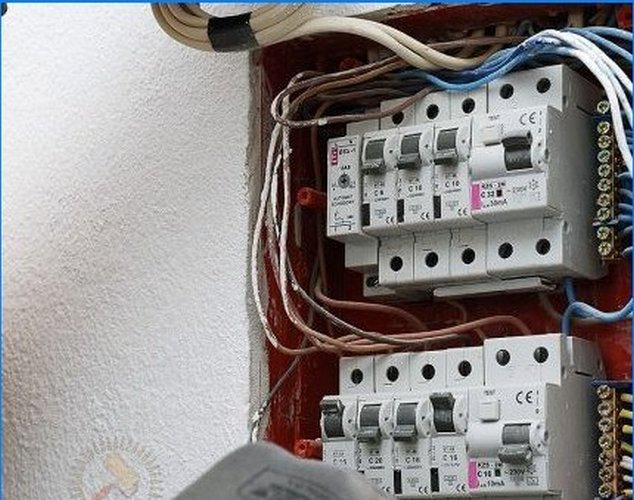

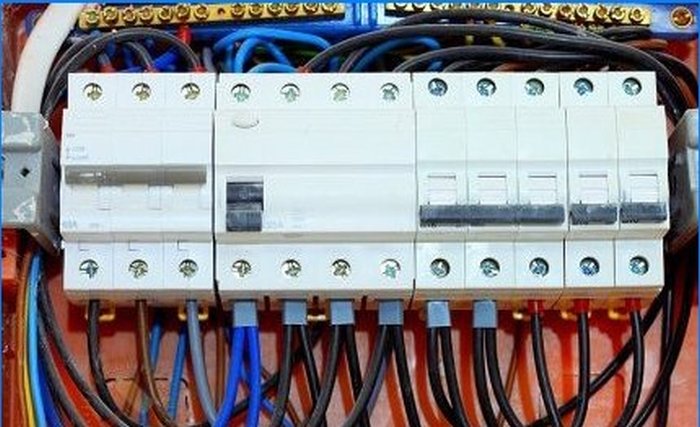

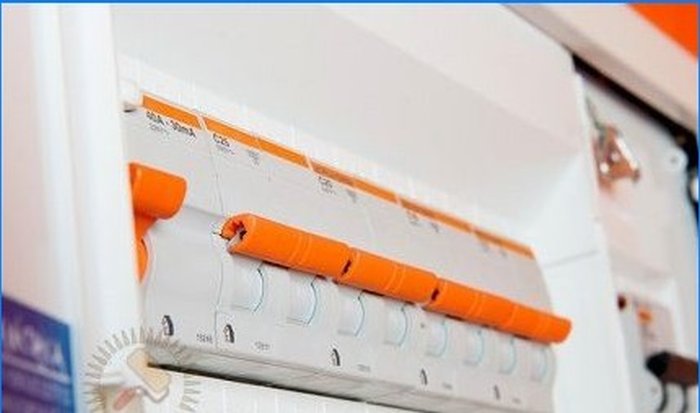

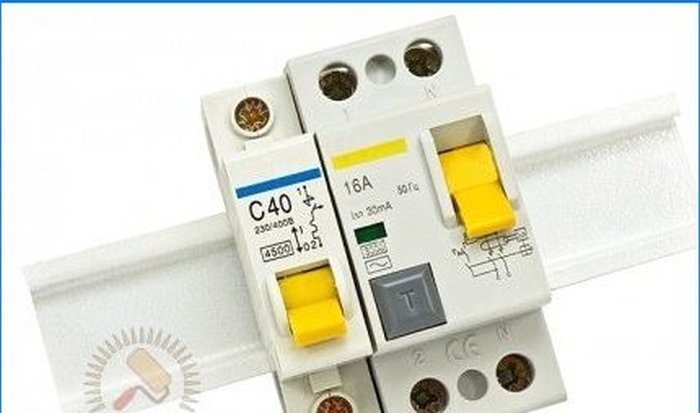

I husholdningsnetværket bruges normalt to-polede RCD’er, der optager to steder (36 mm) på DIN-skinnen. De er normalt placeret i nærheden af ​​linjerne i de beskyttede kredsløb, med undtagelse af brandbekæmpelsesanordninger med en nedlukningsstrøm på 100-500 A, som er installeret nær inputmaskinen. RCD’er kan også placeres i gruppe-ASU’er af boligblokke og gulvpaneler i et privat hus.

Hvis ledningerne er opdelt i grupper, anbefales det at installere en RCD ved indgangen og flere enheder i forskellige grupper, samtidig med at de sikres deres selektivitet – kaskadeafbrydelse. For at gøre dette installeres en RCD med en lavere udløbsstrøm eller som en højere udløbshastighed på hvert næste niveau nedenfor.

En RCD er tilsluttet i henhold til en forududviklet beskyttelsesplan for lækager. Beskyttelsessystemet er designet afhængigt af de funktioner, der udføres af enheden og netværkets specifikke egenskaber. Nedenfor er et simpelt diagram til tilslutning af en RCD til en elektrisk installation med jording, den kan bruges til at beskytte individuelle kredsløb i flerlags kaskadesystemer:

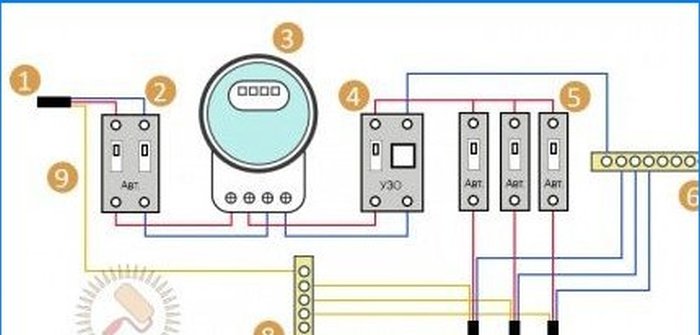

1 – indledningskabel; 2 – introduktionsmaskine; 3 – tæller; 4 – RCD; 5 – maskiner; 6 – nul bus; 7 – trækernede elektriske ledninger; 8 – jordforbindelse; 9 – jordledning

Som du kan se, er der intet kompliceret, lad os gøre opmærksom på nogle punkter:

1. For korrekt betjening af RCD’en skal de beskyttede kredsløb ikke have nogen kontakt mellem den arbejdsneutrale leder og de jordede elementer eller den beskyttende PE-leder. For hver af dem bruges sin egen bus i skjoldet (GOST R 50571.3-94).
2. Jordforbindelseslederen “deltager ikke” i forbindelsen til RCD.
3. Strømforsyningen til RCD’en er tilsluttet de øvre klemmer. Stik til faseindgang på RCD betegnes normalt “1”, for udgangen – “2”.
4. Neutralen i strømforsyningen (nul, ledning med blå isolering) skal tilsluttes til stikket mærket “N”. Denne regel skal overholdes for RCD’er af ethvert mærke, klassificering og formål..
5. Det vigtigste punkt! Den nominelle driftsstrøm for RCD skal være den samme eller større end driftsafbryderens driftsstrøm. Først da kan maskinerne beskytte dyre RCD’er mod overbelastning..
6. Den installerede RCD skal kontrolleres for betjenelighed.

Kontrol af RCD

Når alle kredsløb er skiftet, skal internt netværk være tændt. Hvis afbrydere eller RCD’er ikke er udløst, er der ingen kortslutning, og den neutrale leder kommer ikke i kontakt med jorden.

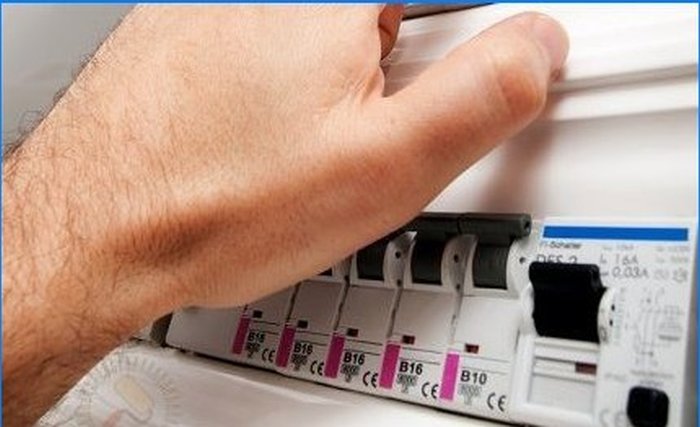

Tryk derefter på knappen “TEST” eller “T”, der findes på enhedens frontpanel. Vi simulerer således med magt forekomsten af ​​en lækstrøm. En brugbar RCD skal øjeblikkeligt arbejde og slukke for det beskyttede område. Hvis dette ikke sker, hjælper enheden i tilfælde af en nødsituation ikke med at tackle problemet..

Den sidste fase af kontrollen kan betragtes som levering af en belastning til RCD. Det er nødvendigt at tænde for alle de enheder, der fungerer i et bestemt kredsløb og netværket som helhed. I tilfælde af mulige funktionsfejl er det nødvendigt at foretage ændringer i beskyttelseskredsløbet eller ændre klassificering af reststrømsanordninger.

RCD’er er ikke den eneste måde at beskytte en person mod elektrisk stød og overbelastning af netværket, hvilket kan føre til brand. Men ofte er det disse enheder, der redder liv og sikrer borgernes ejendom..
