Sådan installeres en cirkulationspumpe i et varmesystem

Indholdet af artiklen

• Aftale
• Typer af cirkulationspumper. Valg
• Installation af pumpen. Hvordan man undgår fejl
• Praktisk rådgivning

En cirkulationspumpe er en enhed, der giver dig mulighed for at intensivere processen med at cirkulere kølevæsken gennem opvarmningsanordninger. Installation af en cirkulationspumpe giver dig ofte mulighed for at løse problemer i eksisterende varmesystemer med deres utilstrækkelige effektivitet.

Aftale

For nylig er cirkulationspumper blevet meget populære til varmesystemer. Cirkulationspumper bruges i hjemmevarmesystemer til tvungen cirkulation af kølevæsken, og de bruges også til at skabe varmt vandgulve.

Typer af cirkulationspumper. Valg

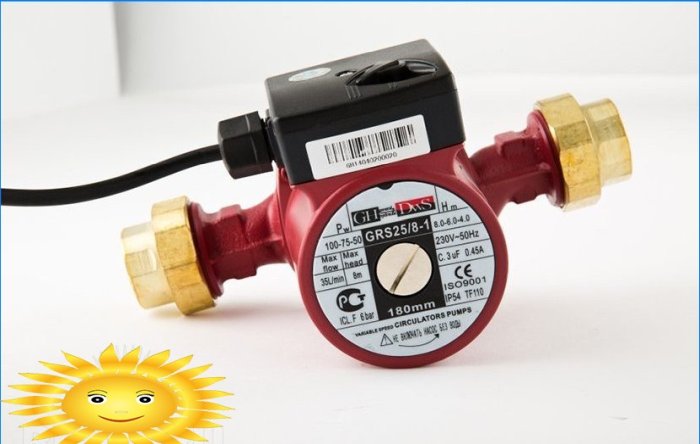

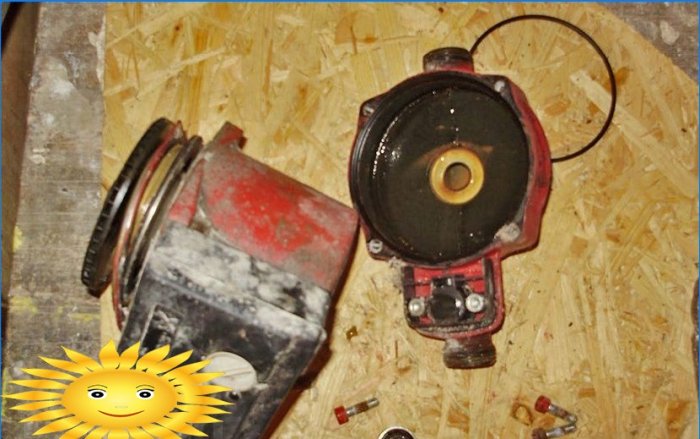

Cirkulationspumper fås med tør og våd rotor. Pumper af den første type bruges hovedsageligt i stationære kedler med høj effekt. Vådrotorpumper – rotoren til den elektriske motor, der roterer i vandet. De har en række fordele: stille drift, lavere strømforbrug og kræver ikke vedligeholdelse. Sådanne fordele ved disse pumper gjorde det muligt med succes at bruge dem i varmesystemer i individuelle huse..

De vigtigste parametre for cirkulerende pumper med en våd rotor er deres forsyning (mængden af ​​pumpet vand pr. Time), hoved (til hvilken højde pumpen er i stand til at løfte vand) og forbindelsesdimensioner i millimeter. Valget af en cirkulationspumpe kommer til at bestemme den krævede strømning i kubikmeter i timen. Men ikke kun. Problemet løses ved beregninger, men i de fleste tilfælde af individuelle huse og hytter kan pumper 25/60 eller 32/60 anbefales. Dette er sandt, da de fleste hjemmevarmesystemer er lavet af polypropylenrør med en diameter på 25 eller 32 mm. Og det er eksperimentelt konstateret, at hovedet ifølge pumpens strømningstrykegenskaber er 60 m vand. Kunst. (meter vandsøjle) er mere end nok, både til at fylde systemet helt og skabe den krævede strømning (cirkulationsintensitet).

Installation af pumpen. Hvordan man undgår fejl

Installation af en cirkulationspumpe består i at installere den på et specifikt sted på varmesystemets rørledning. Der er muligheder her. Overvej installationen af ​​en pumpe ved hjælp af eksemplet med dens installation på polypropylenrør. Denne metode adskiller sig kun fra installation på stålrør i installationsarbejde (fastgørelse, gevindskæring), monteringskonstruktionen for samlingen forbliver den samme.

Nødvendige materialer og værktøjer:

• polypropylenrør med passende diameter;
• nødvendige fittings (koblinger, adaptere, hjørner, tees);
• afstandsventiler (vandhaner);
• selve pumpen;
• sæt svejseudstyr til polypropylenrør;
• hør eller FUM-tape (til tætning af gevindforbindelser);
• rørnøgle, justerbar skruenøgle, tang.

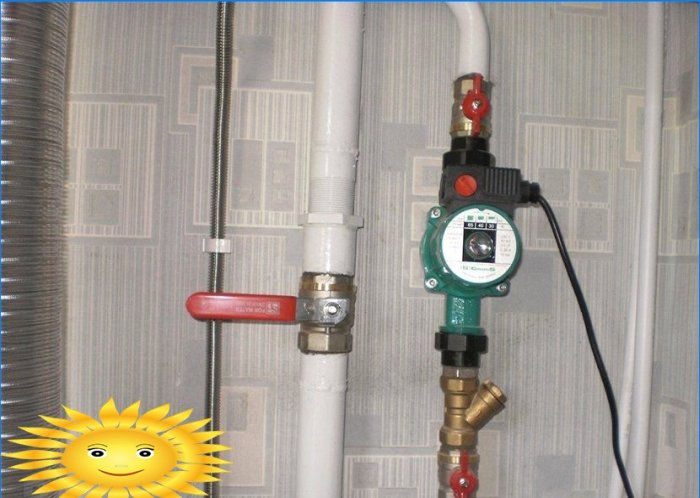

Pumpen skal installeres ved hjælp af en bypass. Dette betyder, at hovedtråden i varmesystemets rørledning er bevaret, og pumpen skærer parallelt med den. Denne linje samles først. Det er nødvendigt at tage en speciel polypropylenarmatur til overgangen fra en metalpumpe til et polypropylenrør: en kombineret kobling med en udvendig gevind svarende til pumpens forbindelsesdimensioner. Det skal installeres på pumpen vha. Bånd eller FUM-bånd. Dette skal gøres på hver side af pumpen..

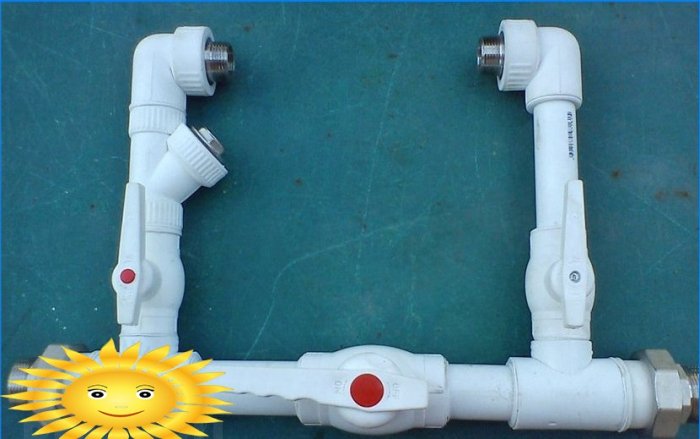

Nu svejses vi til begge eksisterende koblinger langs hanen (polypropylen kugleventil). Ventilen skal være dimensioneret, så den passer til koblingen. Normalt udføres denne knude med en vinkel på 90 grader. Vinklen kan indstilles både mellem koblingen og kranen og efter kranen. Når vi har udført dette arbejde på begge sider af pumpen, får vi den samme parallelle linje – bypass. Når vi har målt afstanden mellem de to ekstreme punkter i strukturen, inklusive pumpen, koblinger, to kraner og to hjørner, opnår vi den samlede størrelse af bypass med pumpen.

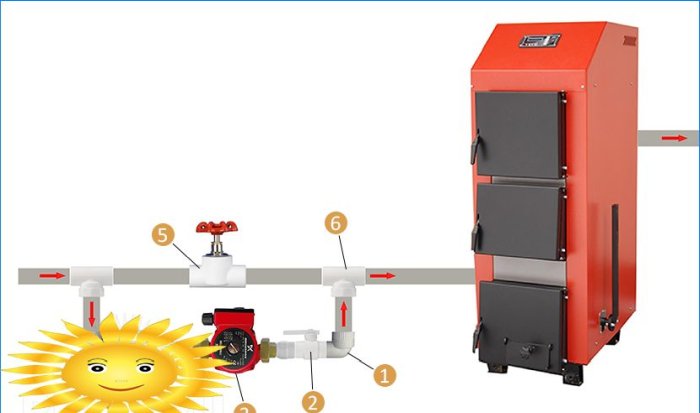

1 – polypropylenhjørne; 2 – kugleventil; 3 – cirkulationspumpe; 4 – groft filter; 5 – kugleventil; 6 – polypropylen tee

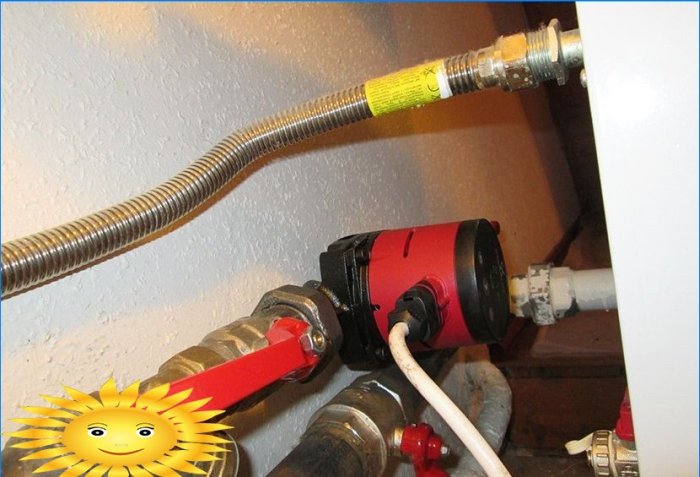

Derefter skal du beslutte, om pumpens placering skal findes. Foran kedlen i kølervæskets bevægelsesretning eller efter. Den mest korrekte installation ville være foran kedlen på systemets returledning. Det er muligt at installere en pumpe efter kedlen, på forsyningsrørledningen, men mindre effektiv, og bruges kun, når det ikke er muligt at installere en cirkulationspumpe på returledningen.

Når man kender bypassens samlede størrelse, er det nødvendigt at markere de steder, hvor polypropylen-tees indsættes i rørledningen. Vi skærer et afsnit af returledningen i henhold til mærkerne, svejser tees til enderne af rørene i varmesystemet (deres størrelse skal svare til størrelsen på returledningen, og gren af ​​tee skal svare til rørets dimensioner og omløbsmonteringen). En kran er installeret mellem teerne, som ikke bør indsnævre rørledningens dimensioner. Nu svejser vi en bypass på tees grene. Dimensionerne på rørsektionerne mellem hovedelementerne i enheden vælges på baggrund af lokale forhold under hensyntagen til æstetik og let udførelse.

Praktisk rådgivning

Når pumpen installeres, skal du være opmærksom på det faktum, at pumpens elmotors akse er strengt vandret, de mulige muligheder er altid godt beskrevet i dokumentationen til pumpen.

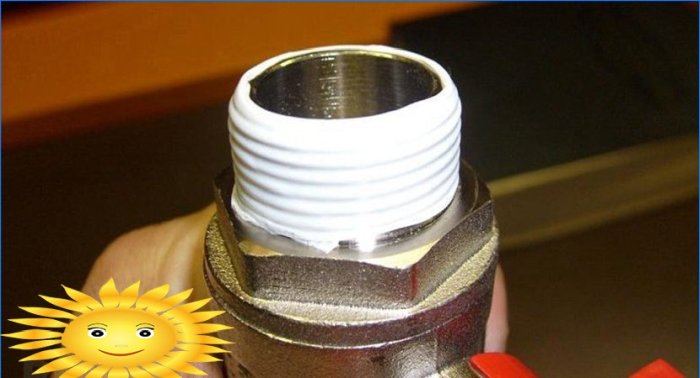

Spolebånd eller FUM-bånd på tråden skal være med uret, og se på tråden. For en bedre tætning anbefales det at først vinde lidt hør og derefter 5-6 omdrejninger med FUM-tape.

Det er vigtigt at overveje, hvordan hele aggregatet med en pumpe vil se ud for at tage højde for de forskellige muligheder og ikke forveksles.

Når man arbejder med polypropylenrør, er det bydende nødvendigt at sørge for behovet for at montere pumpen på væggen eller gulvet. Oftest bruges metalklemmer med en hårnåle til dette..

Det er ikke vanskeligt at tilslutte pumpen til det elektriske netværk. For nogle fabrikanter er det tilstrækkeligt at sætte det elektriske lednings stikkontakt i stikkontakten. Men oftere skal du selv fremstille en ledning med et stik (vi køber et stykke af en elektrisk tre-ledersledning og et stik). Åbn pumpedækslet (ved hjælp af en Phillips-skruetrækker), indsæt ledningen indeni og tilslut til N, L og jordklemmerne. Forveksle ikke kontakterne “nul” og “jord”!

Før pumpen startes første gang, skal pumpen pumpes ud, når systemet er fyldt med vand. For at gøre dette, skrues stikket let på kroppen, indtil der vises vand, og stram det derefter stramt.
