I tilfælde af et brud i strømforsyningslinjen, der er skjult i væggen, skal du tage til demontering af efterbehandlingsbelægningerne. At rippe hele væggen helt er en simpel sag, men det ville være meget mere korrekt at finde ud af det nøjagtige placering af kablet. Hvilke metoder og enheder der bruges til dette – læs vores anmeldelse.
Betydningen af at kortlægge SCS
Ved professionel elektrisk installation betragtes det som obligatorisk at overføre en tredimensionel skitse til kunden, der viser data om kabelnetværkets (SCS) struktur. Og dette er ikke en regel om god smag: anlæggets strømforsyning udføres i de første byggetrin. For alt efterfølgende arbejde er det påkrævet at koordinere teknologiske processer med placering af teknisk kommunikation og ledninger er ingen undtagelse..
SCS-kortet kan vises som en del af strømforsyningsprojektet eller som et separat dokument, hvis der ikke er noget. Beskrivelsen af kabelnetværkets struktur inkluderer en visuel visning af ruten for æglægning – et svejse af overflader, der angiver afstanden til lederne fra kontrolpunkterne og dybden af lægningen. Yderligere kommentarer er mærket med kabelprodukter, sektion og formål med hver linje.
Behovet for at søge efter skjulte ledninger opstår primært i mangel af en beskrivelse af kabellinjernes struktur. Uden det er det umuligt at garantere kablets sikkerhed, når det er fastgjort til vægge og lofter i forskellige former for bygningsunderbygninger, finish, møbler og dekorative elementer. Fejlfinding er også markant kompliceret i tilfælde af beskadigelse af ledere, der er indkapslet inde i væggene. Vi er forpligtet til at påpege det kritiske behov for kortlægning under elektrisk installation, inden vi fortsætter med beskrivelsen af de tilgængelige metoder til at finde skjult ledningsføring..
Typiske æglæggende ruter
En af de nemmeste måder at finde vægledninger er at visuelt vurdere overfladen. En god hjælp i denne sag vil også være kendskab til en række regler, både ikke-skrevet og fastlagt efter standarderne for elektrisk installation. Elektrikere bruger disse regler, når de vælger en lægningsrute, så det er muligt, at der monteres et separat taget elektrisk netværk på dem..

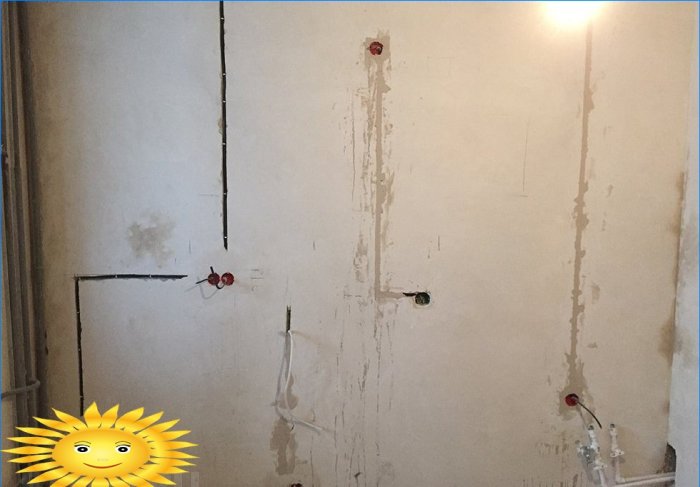

Rent empirisk kan retningen af kabellægning bestemmes af sporene for terminering. Som regel udføres tætningen af tråden med ledninger meget senere end pudsearbejdet, hvilket er grunden til, at fyldesammensætningen har tydelige forskelle i farve og struktur. Naturligvis er denne detektionsmetode kun acceptabel, hvis dekorativ trim er fjernet..
Nogle gange kan visuelle metoder til placering af kabelruten ikke bruges, for eksempel hvis kablingen er skjult under et generelt lag af gips eller finish, der ikke kan fjernes. I sådanne tilfælde er viden om typiske læggeruter nyttige. Kabellinjer er overvejende placeret enten i en stram lodret eller strengt vandret retning. Ikke en enkelt elektriker, der er af sund sind, vil fastgøre kablet diagonalt og endnu mere langs en kurve.
Udgangspunktet for bestemmelse af installationsruten er altid installationsboksen til stikkontakten, kontakten eller gruppen af forbindelser. Det gjenstår at forstå: i hvilken retning lederen går fra kassen, det vil sige venstre, højre, ned eller op. I det overvældende flertal af tilfælde kan dette bedømmes ved den side, hvorfra lederne ender bringes ind i kassen. I fremtiden skal du ledes af ledningsdiagrammet for at bestemme slutpunktet for lægningsruten. Så ledningerne fra omskifterne rettes næsten altid til koblingsboksen, fra stikkene – enten også til kassen eller til et tilstødende stikkontakt. Det er godt, hvis enderne af kabelkernerne tidligere blev matches med en kontinuitet.
Det skal også huskes, at kablet sædvanligvis fra forbindelsespunkterne under 1,8 m fra gulvet føres lodret op til et mærke på 20-30 cm fra loftet, derefter ændres placeringsretningen til vandret mod den tilsvarende koblingsboks. Også med loftsplanet: fra ledningen til ledningsudløbet til tilslutning af lysarmaturerne ledes kablet til den væg, hvorpå forbindelsesboksen er placeret langs den nærmeste rute, det vil sige langs vinkelret. Nogle gange er loftledninger skjult inde i gulvpladernes hulrum.
Detektorer og lokalisere
Metoderne beskrevet ovenfor til placering af ledninger i væggen er enkle, men søgningen kan tage meget tid. I professionelle aktiviteter er det urimeligt at anvende denne tilgang, derfor bruger kvalificerede elektrikere skjulte ledningsdetektorer. I modsætning til universelle detektorer af inhomogeniteter reagerer klassen af apparater, vi overvejer, enten til metalgenstande eller til et elektromagnetisk felt, der genereres, når en vekselstrøm passerer gennem en leder eller når et elektrisk potentiale induceres. Det er denne nuance, der giver dig mulighed for nøjagtigt at bestemme den skjulte kabelrute, selv i armeret betonvægge eller i et lag af armeret gips.
Bosch D-tect 150
Diskontinuitetsdetektorer er egnede til at finde ledninger, forudsat at enheden har den korrekte tilstand. Denne gruppe inkluderer en bred vifte af enheder, fra budget Skill DT eller Topex94W, til den dyrere Bosch GMS og Bosch PMD, Bosch D-tect-gruppen af enheder betragtes som den mest avancerede. Den største ulempe ved sådanne detektorer er et stort antal falske alarmer og manglende evne til at detektere ledninger placeret tæt på afskærmningsmaterialer, såsom gipsnet eller foliebelagt isolering. Fordelen ved enheder af denne type er alsidigheden ved brug og stor fleksibilitet i indstillingen af driftsformer, som giver dig mulighed for nøjagtigt at bestemme ledningens placering og dybde, selv uden spænding og belastning. Universelle detektorer med ledningsnettet kræver forkalibrering før hver brug.
Zircon MultiScanner Pro SL
Skjulte ledningsalarmer, der reagerer på forstyrrelser i det elektromagnetiske felt, er baseret på induktionsprincippet for drift. Sådanne anordninger inkluderer den velkendte for mange E121 “Woodpecker”, “Poisk-4”, TS-75, MAG-2 og lignende. I det væsentlige er disse enheder korte metaldetektorer, deres eneste fordel er deres lave pris, mens sandsynligheden for en falsk alarm er en af de højeste. Zircon Pro SL betragtes med rette som den mest nøjagtige af denne type detektorer, men prisen er passende.
Mastech Kabel Tracker MS6812
Specielle enheder til at registrere skjulte ledninger kaldes locators. Sådanne anordninger består af to blokke: en generator, der sender impulser med en bestemt frekvens langs lederen, og en sensor, der registrerer interferens fra disse impulser. Da enheden oprindeligt blev kalibreret nøjagtigt til generatorens frekvens, fungerer den hverken på fittings eller på andre kabler. Som eksempler på lokalisere kan man nævne både de billigste sæt af Mastech MS6812, FWT-11 eller “LIS-M”, og professionelle dem – CEM LA-1012, NF-8601 eller NF-300. Den største forskel mellem enheder i den højeste priskategori er evnen til at registrere ledere i en meget betydelig dybde i forekomsten, samt et antal ekstra funktioner: søg efter en pause, kortslutning, måling af ruttens længde. Locatorerne bruges bedst til at finde ikke kun strømkabler, men også signalledninger, inklusive koaksiale.
Hjemmelavede enheder
Der er ingen særlige vanskeligheder ved at fremstille en simpel ledningsdetektor på egen hånd, og en hjemmelavet enhed har en forholdsvis høj følsomhed. Den første måde at fremstille på er brugen af en laveffekt N-kanals felteffekttransistor med en åbningsstrøm fra 100 μA til 1 mA, for eksempel K1109. Detektorkredsløbet er let at skamme: transistoren styrer strømforsyningen til LED, der er tilsluttet batteriet i henhold til polariteten. For at beskytte mod overstrøm anbefales det at inkludere en 50-100 ohm strømbegrænsende modstand i kredsløbet. Transistorporten styres af en antenne – et stykke kobbertråd 50-70 mm langt, der overtager induktionen af et elektromagnetisk felt. For at ændre følsomheden i antennekredsløbet kan du sekventielt tilslutte et trimmerpotentiometer med en nominel værdi på 200 Ohm – 2 kOhm.
Den anden fremstillingsmetode er baseret på NE555 universal timer. Denne mikrokredsløb er tilsluttet i henhold til standardbåndskemaet for at levere serielle impulser til en LED med lav effekt, som sidder på den tredje pin og minus strømforsyningen. Essensen af detektorens drift er at ændre driftsfrekvensen for den indbyggede komparator, når spænding påføres den 5. terminal via en felteffekttransistor, hvis port styres ved induktion til antennen. Således vil selv den mindste ændring i spænding markant ændre timerfrekvensen, hvilket straks vil påvirke karakteren af LED-blinkingen. Fordelen ved et sådant skema er den høje fleksibilitet ved indstilling, evnen til entydigt at bestemme enhedens betjenbarhed ved tomgangshastighed og tilslutte, udover lysindikationen, også en lyd, dvs. en piezo-emitter.
Søger med radioen
Hvis du ikke er sofistikeret inden for elektronik og ikke er klar til at bruge selv en beskeden mængde på at købe en detektor, kan du bruge den gamle velprøvede metode. For at gøre dette har du brug for en almindelig lommeradiomodtager, hvori der indsættes et nyt batteri..
Først skal du indstille modtageren til en lav frekvens, der er en multiplum på 50 Hz, det vil sige resonans med svingningerne i lysnettet: 5, 10, 15, 20 kHz. I denne tilstand er radioen ekstremt følsom over for udsving i strømmen i kredsløbet, mens “hvid støj” fra højttaleren erstattes af knitrende og pludselig fløjtning. For at være sikker kan du teste og indstille enheden ved at bringe dens antenne til forlængerledningen, tænde og slukke for belastningen.
For at gøre det lettere at finde ledningerne i strømkredsløbet kan du inkludere en improviseret afbryder. Som sådan passer ethvert husholdningsapparat med en opsamlingsmotor – en elektrisk barbermaskine, en kaffekværn eller en almindelig dørklokke med et elektromagnetisk relæ. Ulempen ved denne metode er indlysende: på denne måde vil det ikke være muligt at finde en ledning, gennem hvilken ingen elektrisk strøm strømmer. Men i nærvær af en belastning kan tråden findes selv i en dybde på 50-60 mm, selvom nøjagtigheden af denne detektionsmetode giver meget tilbage at ønske.
