Hvordan kan du bruge tyngdekraften til at levere vand til dit hjem? Hvilket system kan fungere i tilfælde af strømafbrydelse? Hvad er nødvendigt for at installere et vandtårn til et privat hus, og hvor meget koster et sådant arbejde? Vores artikel fortæller om dette..
Integreret vandforsyningssystem med tyngdekraften – bag dette voluminøse navn skjuler et modificeret vandtårn (WB). Mere præcist, de vigtigste enheder i tårnet, arrangeret i nærheden af forbrugeren. I denne artikel fortæller vi dig, hvordan du kombinerer en sådan struktur med et hus helt eller delvist..
Som det kan ses af materialerne i den forrige artikel, er der ved installation af WB omkostninger, der ikke kan undgås – det er tankerne i sig selv, rørledningen, fittings, isolering og alt andet, der direkte vedrører opbevaring og distribution af vand. Men der er også sekundære (indirekte) omkostninger – til konstruktion af rammen eller tårnets støttemure. Her kan du prøve at bruge eksisterende strukturer.
Integreret system
Det er realistisk at implementere en sådan mulighed for vandforsyning til en boligbygning, hvis der er et frit loftsrum, hvor der er en lagertank. Der er kun én betingelse for gennemførelsen af projektet – vægge og gulve skal være stærke og ikke have betydelig slid..
For at udstyre en separat akkumulator har vi brug for:
- Kapacitet til vand. Beregning og valg gives nedenfor.
- Forsyningsrørledning.
- Blikkenslagere i huset.

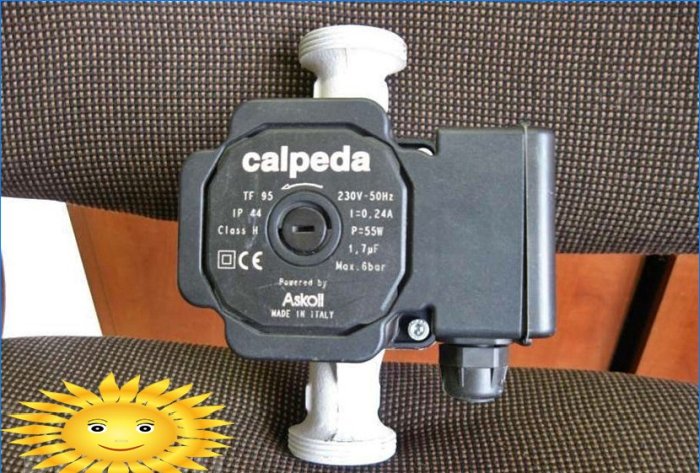

- Cirkulationspumpe Calpeda NC 25-40 / 180 eller tilsvarende.
- Italtecnica PM / 5G tryksensor eller tilsvarende.
- Fyld sensor type CM 12-3004 NB eller tilsvarende.
- Kontroller ventilkoblingen BP / BP rustfri AISI 304 DN 50 (60,3 mm) 2 “eller lignende.
- Fittings, pakninger, tætninger, varmeapparater osv..
Indstil vandstrømmen
Som regel er vandforbruget højst 300-400 liter pr. Person pr. Dag. Når vi kender antallet af mennesker, der lever, beregner vi vandforbruget i spidsperioder (samtidig brug). For eksempel er en familie på 5 permanent bosiddende i et hus, så vandmængden V vil være lig med:
- V = 400 x 5 = 2000 l eller 2 ton
Vi vælger materialet i containeren
I betragtning af at temperaturen på loftet i huset altid vil være over nul, er det rimeligt at overveje muligheder fra fødevarekvalitet plastik – tanke ikke fryser. Desuden skal det bruges vand til hygiejne og eventuelt madlavning. Der er ikke behov for metaloxidationsprodukter deri, samt ekstra omkostninger til køb af containere i rustfrit stål.
Ved at vælge en plastbeholder får du en lang række former og størrelser. Sådanne tanke produceres i forskellige former (cylindre, terninger og parallelepipeds) og størrelser (fra en 5 liters dåse til en 5 ton kapacitet). Det gjenstår at bestemme, hvilken form der er den rigtige for dig..
Det er værd at foretage en reservation med det samme – ved at bruge improviseret materiale til vandforsyning derhjemme (brugte ståltønder, hjemmelavede tanke) tager du ansvar for sundhed for vandforbrugere (for vandkvalitet).
Vi vælger form og størrelse på beholderen (e)
Når du installerer et så massivt element på loftet, skal nogle regler følges:
- Vælg først, hvis det er muligt, en installationsplacering, hvor der er den største lofterum. Den bedste mulighed er strengt under ryggen. Dette giver dig mulighed for at vælge de højest mulige tanke, som igen øger vandets søjlhøjde..
- For det andet, selvom overlapningen er pålidelig, skal der yderligere bygges bjælker under de tanke, der fordeler belastningen. De skal være solide og nå begge ender af hoved (bærende) vægge. Den bedste mulighed er direkte over den bærende væg.
- For det tredje er det under tanke det nødvendigt at lægge galvaniserede plader med kanter bøjet i form af et kar. Dette vil beskytte trægulvmaterialet mod at blive vådt i tilfælde af utilsigtet lækage. Det er også værd at give en nødafløb med en primitiv ventil..

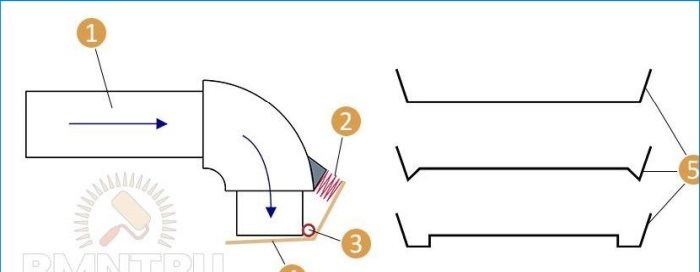

1 – nødafløb af vand fra rennen; 2 – forår; 3 – montering af “pianoløkke”; 4 – pladeventil; 5 – valgmuligheder for nødrender
Alle ovennævnte regler og forholdsregler er kun uden betydning, hvis gulvet er armeret beton.
En generel betingelse for alle containere er den obligatoriske tilstedeværelse af en “åndedrætsventil” eller bare et hul med en diameter på mindst forsyningsrøret. Det er dette element, der udligner trykket i tanken med atmosfærisk og gør systemet tyngdekraft (åbent).
Bemærk.Ved oprettelse af et lukket (lukket) system bruges fabrikshydrauliske akkumulatorer med en gummimembran, som opretholder konstant tryk i hele systemet.

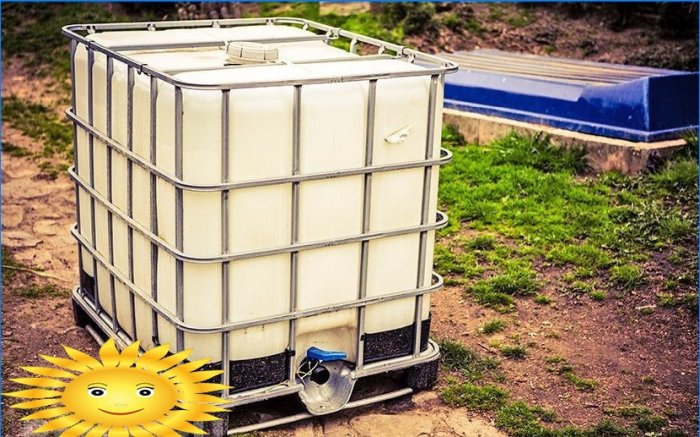

Lodret 1000-5700 liter, vandret 9000 liter. I tilfælde af et begrænset loftsrum eller et valg af placering i hjørnepunkter kan du bruge vandrette containere eller “eurocube”.
Vi måler længden på vandforsyningen og dræningslinjen
Disse indikatorer er rent individuelle. Det er eksperimentelt konstateret, at den optimale diameter på forsyningsrøret til husholdningspumper er 50 mm. Der er kun en anbefaling her – prøv at opretholde en 50 mm bøjediameter i den maksimale længde. Ideelt set op til forbrugsenheden (blandere, toiletter). Dette giver det bedste hoved i tilfælde af strømafbrydelse. Vi indstiller længden på rørene og antallet af beslag ved målinger. Lad os tage et abstrakt tal på 20 meter med 10 fittings (dette vil være nødvendigt for estimatet).
Isolering af tanke
På trods af loftets konstante positive temperatur anbefaler vi at isolere systemet som et sikkerhedsnet i tilfælde af, at huset er inaktivt eller der ikke opvarmes. Madtanke tolererer ikke frysning godt og kan sprænge (revne). Til isolering kan du bruge ethvert materiale – resterne af isolering, støvning og endda klude.
Systeminstallationsprocedure
1. Vi opretter forstærkninger på de steder, hvor tanke er installeret. Dette kræver træbjælker med et tværsnit på mindst 100×100 mm og en længde på plads. Vi fastgør bjælker med vægge og gulve så meget som muligt.
2. Vi lægger galvaniserede plader.
3. Vi installerer tanke og binder dem op og ned med 100 mm kanaler.
4. Installer påfyldningssensoren i 1/3–1 / 4 af søjlehøjden.
5. Vi skærer ind- og udløb ved hjælp af specielle fittings i niveauet 100 mm fra bunden og toppen.
Bemærk.Den nedsænkbare pumpe-float-switch kan tilpasses til automatisk vandindtag.
6. Tilslut vandforsyningen.
Opmærksomhed! Der skal installeres en kontraventil foran pumpen (station).
7. Vi tilslutter vandudløbet og installerer en bypass med en cirkulationspumpe, trykføler og kontrolventil.
1 – tryksensor; 2 – kontrolventil; 3 – cirkulationspumpe; 4 – kugleventil; 5 – bøjning 50 mm; 6 – tanke; 7 – påfyldningsfølerens responsniveau; 8 – foder; 9 – åbninger
8. Vi isolerer tanke og mainline.
Yderligere arbejde
Eventuelle containere, der bruges til væsker, skal skylles med jævne mellemrum. Derfor er alle forbindelser sammenklappelige. For at forlænge vedligeholdelsesperioden anbefaler vi at installere et groft filter med udskiftelige patroner eller med en filterelement skylningsfunktion foran containerne. Med en gennemsnitlig vandkvalitet udføres profylakse normalt uden filtre en gang om året, med filtre en gang hvert tredje år.
Anslået estimat for den indbyggede WB:
Navn Enhed omdr. Antal Enhedspris, gnid. Samlede omkostninger, gnid. Kapacitetsplast 1000 l STK. 2 7.000 14.000 Cirkulationspumpe Calpeda NC 25-40 / 180 eller lignende STK. 1 2.500 2.500 Italtecnica PM / 5G tryksensor eller tilsvarende STK. 1 500 500 Fyld sensor type CM 12-3004 NB eller tilsvarende STK. 1 1.200 1.200 Kontroller ventilkoblingen BP / BP rustfrit stål AISI 304 Dn 50 (60,3 mm) 2 “eller lignende STK. 2 450 900 Vandforsyningstrykrør lavet af polyethylen 50 GOST 18599-2001, TU 2248-016-40270293-2002 løb. m 20 110 2.200 Fittings, pakninger, tætninger, varmeapparater osv.. STK. ti et hundrede 1.000 Andet – – – 1.000 I alt for materialer 21.500 Job 10.000 Samlet materiale og arbejde 31.500 Det beskrevne system er snarere en generel retningslinje, en samling af regler, hvorefter du kan oprette et integreret (indbygget) vandtårn.
Delvist integreret system
Denne mulighed kan bruges i tilfælde, hvor placering af tanke på loftsrummet af en eller anden grund er umulig (loftsgulv, loftsgulv). Fuld integration sparer 100% ved installation af ramme- eller tankstøtteramme. Hvis målet er at levere vand til huset, er det rimeligt at placere dem så tæt på det som muligt. Når tanke er placeret udenfor, kan husets væg bruges som en af understøttelserne.
Besparelsen på rammen vil være 50%, men derefter skal tanke og rørledningen isoleres omhyggeligt. Delvise tagmodifikationer er også mulige.
1 – ind i huset; 2 – platformen hviler på væggen; 3 – husvæg; 4 – jordoverfladen; 5 – støttefundament; 6 – kontrolventil; 7 – caisson med en pumpestation; 8 – støtte; 9 – diagonale stænger; 10 – fyldesensor; 11 – tank; 12 – isolering; 13 – luft; 14 – ny del af taget
Kombineret system
I mange tilfælde vil det være klogt at bruge et enkelt reservoir til husholdningens og husets vandforsyning. Et afskilt vandtårn er forbundet med en rørledning til huset. En bypass med en cirkulationspumpe og en tryksensor er installeret ved indgangen til huset. Tanke til et sådant system skal også være godt isoleret..
Den største fordel ved ethvert gravitationssystem er dets evne til at arbejde uden elektricitet. Naturligt kan det naturlige hoved ikke modstå konkurrence med pumpen, men vandet leveres til forbrugeren.
