Installation af en pumpestation ved indgangen: løsning af afbrydelser i vandforsyningen

Indholdet af artiklen

• Juridisk status og klargøring af pumpeværelset
• Booster komplekst udstyr
• Løsning af problemet med timevandforsyning
• Valgfrit: filtrering, automatisering, støjisolering
• Spørgsmålet om en byggekontrakt
• Stige-logik

Desværre kan problemet med timevandforsyning være relevant i det 21. århundrede. I små bygder mislykkes ofte stationerne med den anden stigning i vand, hvilket får forbrugerne til at lide. Der er dog et helt arsenal af værktøjer, der hjælper med at levere vand til højre gulv til enhver tid i den rigtige mængde..

En pumpe- og filtreringsstation (NFS) er et kompleks af udstyr, der inkluderer en gruppe af trykforstærkende pumper (booster), en lagringstank, en filtreringsenhed og en reservekilde for vand. FTS inkluderer også et diagram over elektriske forbindelser og enheder, der giver kontinuerlig og fuldautomatisk drift. I praksis kan kompleksets layout ideelt variere afhængigt af forbrugernes behov..

Juridisk status og klargøring af pumpeværelset

I henhold til den nuværende lovgivning er tekniske kældre i fælles fælles brug af beboere. Sådanne genstande inkluderer kældre, hvor der er stigerør af vandforsyning, opvarmning og kloakering, kommunikationsindgange og doseringsindretninger.

Registrering af al den nødvendige dokumentation er beføjelsen til det tilfælde, der ejer fast ejendom, især – boliger og fælles tjenester eller ejeren af ​​huset. Den gennemsnitlige persons deltagelse i at løse disse problemer er minimeret; al bureaukratisk friktion overtages af forbrugerforholdet. Med andre ord er det nok, at en person, der er autoriseret af lejernes kooperativ, kontakter receptionen med det passende krav..

Til pumpestationens behov tildeles et sted med det krævede område i den tekniske underjordiske, som skal være forberedt korrekt:

1. Luk med et gitterhegn, bortset fra muligheden for uautoriseret adgang. Som ekstraudstyr – rektangulære sektioner lavet af professionelle rør, strammet med et netnet og stift fastgjort til betongulvet og loftet.
2. Gendan gulvet i korrekt stand, fyld evt. En cementmasse.
3. Kalk eller maling af vægge og lofter.
4. Installer en dør med en hængelås, fordel nøglerne til kommunikations- og overvågningstjenesterne.

Booster komplekst udstyr

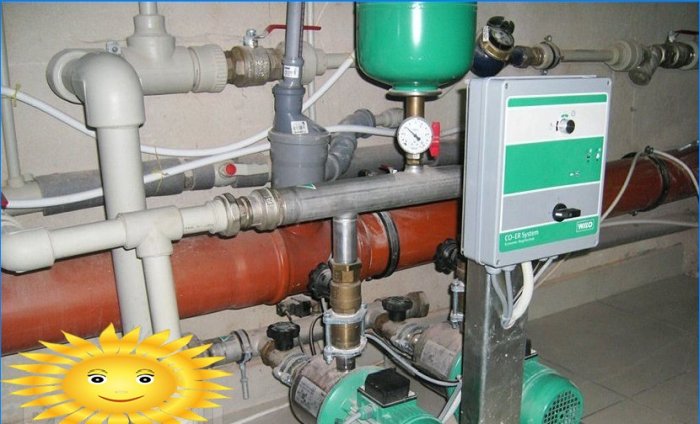

Grundlaget for LFS er en booster, der giver et konstant højt vandtryk i systemet. Der er to grundlæggende versioner af booster-systemet: en nøglefærdig løsning og et individuelt layout..

Komplet pumpestation	Individuel samling
Hurtig og nem at installere	Opfylder nøjagtigt designparametrene
Let at vedligeholde	De samlede omkostninger er mindre end den nøglefærdige løsning
Reservedele må kun ske fra producenten	Svær at designe og implementere

Når man kombinerer pumper i et fælles netværk, skal der overholdes et antal regler:

1. Pumper skal have samme ydelse og tryk.
2. Tilslutningsindgangsmanifolden skal have et større rørsektion for at normalisere hydrauliske tab.
3. Pumperne skal installeres så tæt som muligt på hinanden og til forbindelsesstedet til husets stigning.
4. Undgå en masse bøjninger i rør og forbindelser, før du går ind i lysnettet.

Driftstilstanden for det leverede objekt kan være anderledes, og afhængigt af det vælges den mest acceptable metode til vandindtag fra forsyningsnetværket. Indsugningen kan udføres direkte, der er også muligheden for at inkludere en spjældtank i systemet. Den er fyldt med vand fra systemet ved hjælp af tyngdekraften og tilfører pumpen. Fordelene ved et sådant system:

• konstant boosterkraft;
• der er ikke behov for at tage højde for trykudsving i forsyningsnetværket;
• beholderen tjener som en kilde til vand under en mangel på forsyning;
• ingen tør-kørsel beskyttelse af pumper kræves.

Akkumulatoren fjerner også det meget specifikke problem, hvor pumperne på grund af trykfaldet i forsyningsledningen skaber et vakuum, hvilket får overlejringer til at flyve fra rørvæggene, hvilket forringer vandkvaliteten. Den største ulempe ved hegnet gennem beholderen er kompleksiteten i bulk. Generelt er denne mulighed mere end berettiget, hvis prisen på beholderen er sammenlignelig med prisen på den anden pumpe..

Løsning af problemet med timevandforsyning

Lagringskapaciteten spiller en meget vigtig rolle i timebetjeningen af ​​forsyningsnetværket, som observeres i periferien af ​​store byer eller i små bygder. Beregningen af ​​tankens volumen foretages ganske enkelt – dette er det maksimale samlede vandforbrug på alle udgangspunkter på tidspunktet for tilgængeligheden af ​​vandforsyning fra bynettet. Værdien skal genberegnes baseret på det tidspunkt, hvor der ikke er noget feed.

For eksempel forbruger lejere i en tre-etagers bygning 0,8 m pr. Dag³. For hele huset skal denne indikator multipliceres med antallet af lejligheder: 0,8 x 27 = 21,6 m³. Det viser sig, at i mangel af vandforsyning (beboere, mens de opretholder forbruget, bruger 22 m)³ vand) netop et sådant volumen har brug for en beholder. Naturligvis er forbrugsplanen om aftenen forskellig fra dagtimerne, men med en sådan reserve vil bygningen forblive helt autonom selv i tilfælde af en ulykke i byens vandforsyningssystem, og på tidspunktet for klorering vil beboerne fortsat bruge “sikkert” vand.

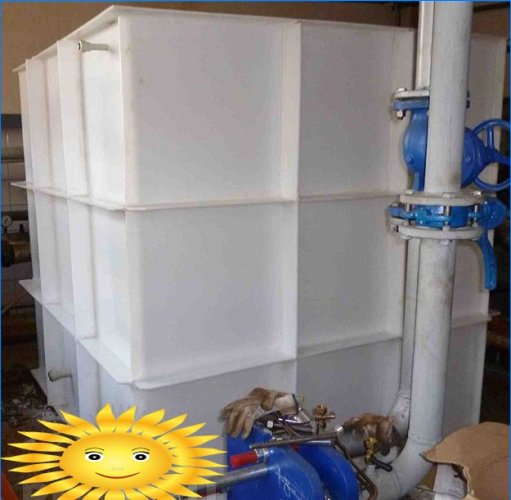

En container af denne størrelse kan ikke placeres i kælderen, så den skal graves ned i jorden ved siden af ​​huset eller flere mindre containere installeres. Kaprontanke til begravelse i jorden har et volumen på op til 10 m³, deres omkostninger spænder fra 6 til 15 tusind rubler. pr. tusinde liter. Du kan fremstille en metalpladebeholder på stedet. Det vil være billigere, men vandkvaliteten vil være værre.

Installation af tanken kan erstattes af at bore en brønd. Med hensyn til omkostninger er begge begivenheder næsten ækvivalente. Ved implementering er brønden noget enklere, men der kan opstå en række vanskeligheder:

1. Godkendelse til boring af en brønd i nærheden af ​​en bygning i flere etager.
2. Brønden leverer ikke vand uden elektricitet.
3. Kompliceret beregning af betalinger for byvand og spildevand.

Når du tager vand fra en brønd, kan du helt opgive byens vandforsyning: dette er rationelt, og kvaliteten af ​​brøndvandet kan ikke sammenlignes med den centrale vandforsyning. Men det er vanskeligere at afvise fra byspildevandstjenester, derfor vil betaling for spildevand stadig blive registreret i henhold til installerede vandmålere.

Valgfrit: filtrering, automatisering, støjisolering

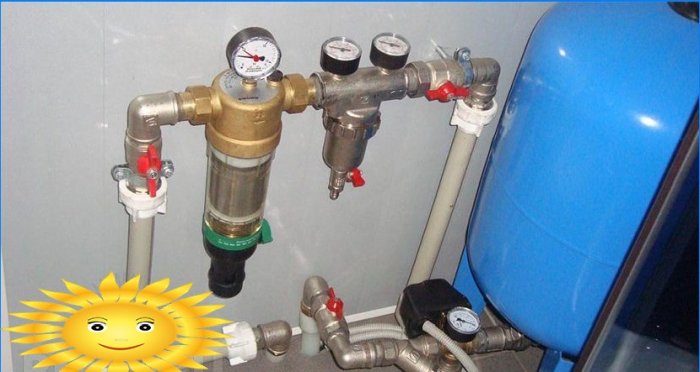

Hvis det er nødvendigt at forbedre drikkevandets kvalitet, er det rimeligt at udstyre pumpeenheden med filteranordninger. Dette vil have en positiv effekt ikke kun på beboernes helbred, men også på holdbarheden af ​​vaske- og opvaskemaskiner..

Urban WWTPs producerer vand af acceptabel kvalitet ved udløbet, dets forurening forekommer allerede i vandforsyningssystemet, hvor vandet er mættet med partikler af rust og saltaflejringer, bakteriologisk forurening kan forekomme. For fuldstændig rengøring skal filterstationen have tre stadier af rengøring:

• mekanisk rengøring (patronfiltre, omvendt osmose);
• sorptionsfilter (kulstof eller omvendt osmose);
• desinfektion (ultraviolet lys, ozonation).

Husk, at installationen af ​​en LFS kan forårsage en række mindre problemer: fra sammenbrud og behovet for regelmæssig vedligeholdelse til en stigning i støjniveauet i lejligheder på første sal.

Det sidste problem løses ved at indsætte pumperummet med lydabsorberende materialer. Vejen ud til løsning af spørgsmålet om installationens autonomi og dens uafbrudte drift vil være anskaffelse og installation af et pålideligt importeret instrumenterings- og automatiseringskompleks til pumpestationer. Installation af frekvensomformere til modulering af trykstyring forlænger udstyrets levetid og, som et ekstra plus, reducerer energiforbruget markant.

Spørgsmålet om en byggekontrakt

Design og installation kan overdrages til entreprenører, i dette tilfælde vil andelen af ​​beboerne i kooperativet forblive minimal, men budgettet vil vokse med 30-60%. Hvis du har grundlæggende manuelle færdigheder og en omhyggelig undersøgelse af problemet, kan du gøre det selv.

For klarheds skyld kan vi overveje et tilfælde af middelkompleksitet. Indgang til en ni-etagers bygning, hver etage har fire lejligheder. I løbet af spidsbelastningstiden falder trykket så meget, at vandet ikke stiger over femte sal. Efter at have overleveret vandet til analyse på SES, fik beboerne et svar om det øgede indhold af jernoxider, chlorater, og massefraktionen af ​​opløste tørre partikler var mere end 1500 mg / l. Derudover går vandforsyningen periodisk tabt på hverdage. Beboere sendte et brev til ministeriet for naturressourcer, det blev gennemgået og godkendt, en pakke med ledsagende dokumenter og godkendelser til boring af en brønd blev samlet.

Beregningen af ​​det gennemsnitlige daglige vandforbrug blev foretaget ved at foretage måleraflæsninger i hver af lejlighederne. Det varierede fra 0,5 til 1,2 m³ pr. lejlighed og 32 m³ dagligt forbrug for hele huset.

Brøndboringsentreprenøren udførte beregningen. Baseret på det var designdebitering 2 m³ pr. time med en dybde på 118 m er produktionsrørets og foringsrørdiametrene henholdsvis 110 og 133 mm. NOCCHI SCM 4 Plus dompelpumpe med en kapacitet på 3 m blev accepteret i drift³/ time for 47 tusind rubler. Et 32 mm polyethylenrør (30 rubler / m) og et kobberkabel VVG 2×2,5 (24 rubler / m), begge 160 m lang, blev lagt fra det ind i kælderen i huset. De samlede udgifter til brønden var:

• 118 x 1500 + 47000 + 160 x (30 + 24) = 232 640 rubler.

Der er installeret en tank med et volumen på 6 m i kælderen³ (10.000 rubler), der modtager vand fra bynettet under naturligt tryk, lukkes røret af en elektrisk ventil Tork 1 1/4 “(3.000 rubler). Vandstandssensoren ERSU-3M (3000 rubler) er installeret i tanken. fra tanken har en diameter på 40 mm. Sammen med røret fra borehulspumpen er det forbundet til en fælles opsamler fra et rør på 50 mm. På den anden side føres to Pedrollo PK-65 centrifugalpumper (2 x 8000 rubler) fra samleren, som er inkluderet i udgangsmanifolden med fire udgange til et 25 mm plastrør til levering af lejlighedsstigerør. Installeret tre trykafbrydere NOCCHI PT 6 (3 x 1300 rubler): to på udløbsmanifolden og en på byens vandforsyningsrør.

Til vedligeholdelse og reparation blev der installeret 32 ​​mm kugleventiler på pumper, stigningsindløb, byrør og på det sted, hvor borehulspumpen er forbundet til manifolden, 10 stk. (10 x 300 rubler). Systemet bruger desuden seks messingventiler (6 x 750 rubler), der er installeret på stigerør, et byrør og et rør fra en brøndpumpe.

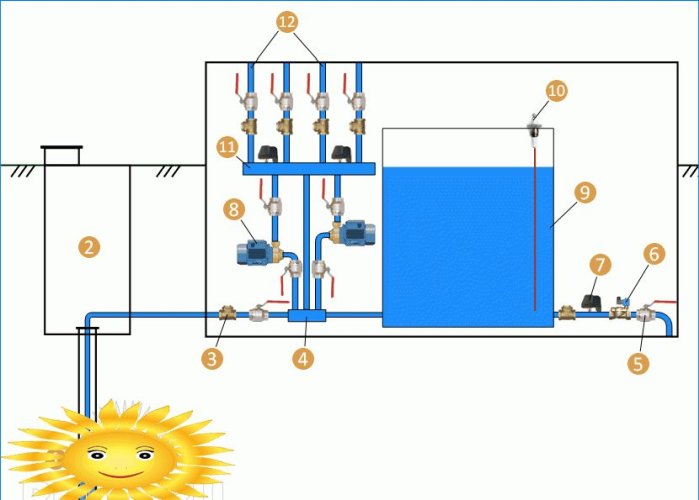

1 – borehulspumpe NOCCHI SCM 4 Plus; 2 – godt caisson; 3 – kontrolventil; 4 – indgangsmanifold; 5 – kugleventil; 6 – elektrisk ventil Tork 1 1/4 “; 7 – trykafbryder NOCCHI PT 6; 8 – centrifugalpumpe Pedrollo PK-65; 9 – lagertank; 10 – vandstandssensor ERSU-3M; 11 – udløbsopsamler; 12 – lejlighed stigrør

Den elektriske del af installationen inkluderer:

1. To IEK KMI-10960 startere i en IP54 sag (2 х 1600 rubler).
2. MKI-10610 starter (450 rubler).
3. Relægruppe REK77 (1400 rubler).
4. Metalkasse IP54 (2000 rubler).

Stige-logik

Normal tilstand: tilladt tryk i bynettet, fuld tank, maksimalt tryk ved udløbsmanifolden. Manifoldtrykket falder, den første trykafbryder aktiveres, og den første pumpe tændes.

Hvis trykket falder under ydeevne for den første pumpe, aktiveres det andet relæ, og den anden pumpe tændes. Væskestanden i tanken falder, magnetventilen på byens rør åbnes. Hvis der ikke er noget pres i bynettet, blokeres aktivering af ventilen gennem et mellemliggende relæ, men der startes en borehulspumpe, der leverer vand til indgangsmanifolden.

Det samlede projektbudget er omkring 280 tusind rubler, eksklusive omkostningerne ved installation af den føderale skattetjeneste og lægning af et rør i bygningens kælder. En lejligheds andel af projektet vil være op til 8000 rubler, hvilket er en ganske løftende mængde, især i betragtning af udsigten til en fuldstændig afvisning af ledningsvand ved hjælp af brøndens naturlige ressourcer.
