Indirekte varmekedel

Indholdet af artiklen

• Hvorfor har du brug for en indirekte varmekedel
• Enhed og driftsprincip
• Indirekte varmekedel – fordele og ulemper
• Producenter og priser på indirekte varmekedler
• Sådan vælges en indirekte varmekedel
• Tilslutning af en indirekte varmekedel
• Sådan afkalkes en indirekte kedel

I denne artikel: Tildeling af en indirekte varmekedel; anordning og driftsprincip; positive og negative egenskaber; priser og producenter; Valgte kriterier; hvordan man tilslutter en indirekte varmekedel; hvordan man fjerner skala og snavs.

Graden af ​​komfort i vores liv er fast forbundet med et så integreret element i civilisationen som den konstante tilgængelighed af varmt vand – at vaske opvask, vaske, vaske os selv. I bymæssige forhold er varmt vand mere eller mindre til stede i vandhaner, men i de store vidder i landdistrikterne er der problemer med varmt vandforsyning – det går kun til varmehuse, der cirkulerer i varmesystemer med en-kredsløbskedler. Muligheden for at forsyne husholdninger med varmt vand ved hjælp af elektriske varmekedler er ikke særlig attraktiv – elektricitet er ikke billigt, gaskedler eller, mere almindeligt, gasvandvarmere har imponerende dimensioner og er ikke i stand til at opretholde en konstant vandtemperatur. Den bedste mulighed er en indirekte varmekedel.

Hvorfor har du brug for en indirekte varmekedel

Der købes en indirekte varmekedel sammen med en enkelt-kredsløbskedel – sammen tager dette udstyr mere plads og er dyrere end en dobbeltkredsskedel. Deres vigtige fordel i forhold til en kedel med dobbelt kredsløb er imidlertid muligheden for at give husholdningerne en betydelig mængde varmt vand praktisk talt uden afbrydelse, mens temperaturen vil forblive uændret..

Ethvert vandvarmesystem baseret på opvarmning af rindende vand har to negative faktorer – dets ydeevne er kun tilstrækkeligt til et eller to punkter af vandforbrug, mens vandtemperaturen ikke er konstant. For eksempel vil husholdninger ikke være i stand til at vaske opvaskene og f.eks. Tage et brusebad på samme tid uden at opleve en mangel på vand og et kraftigt fald i temperaturen, hvilket er meget ubehageligt. Vi er nødt til at udvikle en bestemt intern tidsplan for forbrug af varmt vand – hvis nogen har til hensigt at tage et brusebad, så er han nødt til at informere de andre beboere i huset om dette og bede dem om ikke at tænde for varmt vandhanen og forårsage uventet ubehag for svømmeren.

I familier med et antal husstande fra 2 eller flere personer vil øjeblikkelig vandvarmeanlæg være ineffektive, en mere optimal løsning er en indirekte varmekedel.

Ved brug af en indirekte varmekedel er antallet af samtidigt anvendte varmtvandspunkter kun begrænset af kedlens kapacitet – varmt vand er allerede samlet i den og har den samme temperatur i hele lydstyrken, dvs..

Enhed og driftsprincip

Eksternt ligner den indirekte varmekedel en metalcylinder til opsamling af vand og har en cylindrisk form, den kan indeholde titusinder eller hundreder liter vand – det nøjagtige volumen afhænger af den specifikke model. Der er kedler til både lodret og vandret installation – den første type er fastgjort til væggen i en bestemt højde fra gulvniveauet og foretrækkes, hvis kedelrummet er lille i området. Opbevaringstankens krop er lavet af emaljemalet stål, plast og rustfrit stål – de to sidstnævnte materialer sikrer en betydelig længere levetid, da de ikke udsættes for korrosion.

Enheden til en indirekte varmekedel med en spole: 1 – koldt vandindløb; 2 – varmt vandudløb; 3 – beskyttelsesanode; 4 – kølemiddelindløb; 5 – varmeisolering; 6 – rørformet varmeveksler; 7 – kølevæskeudløb

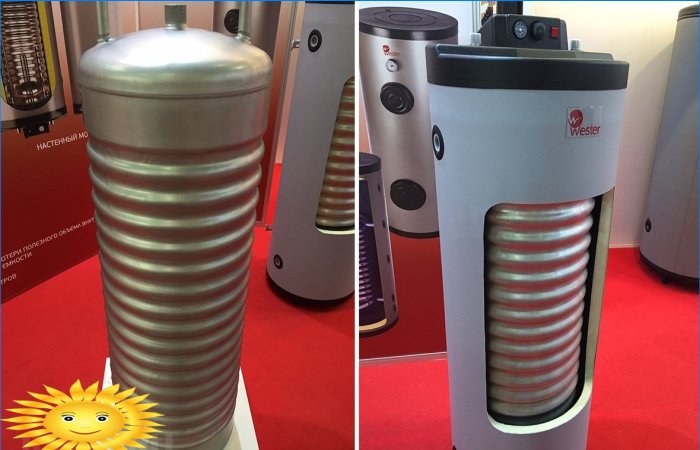

Serpentinrøret fra en varmeveksler lavet af stål eller messing, der er installeret i tanken på en indirekte varmekedel, har ofte en kompleks form, som gør det muligt for kølevæsken, der cirkulerer i den, at opvarme vandet bedre og hurtigere. Varmevekslerens spoler kan placeres tættere på den nedre del af kedeltanken, hvor et koldere vandlag samler sig eller være jævnt fordelt over hele tankens volumen – ifølge fabrikanterne giver dette arrangement mulighed for bedre opvarmning af vand og opnås en ensartet temperatur. Der findes modeller af kedler med to rørformede varmevekslere, hvoraf den første er designet til cirkulation af kølevæsken fra varmesystemet, den anden til kølemiddel fra andre kilder, for eksempel en solfanger eller en varmepumpe.

Foruden kedler med indbyggede spoler produceres modeller uden varmevekslerør – sådanne kedler består af to tanke, der er installeret den ene i den anden, den indvendige er lavet af rustfrit stål, og kølevæsken cirkulerer mellem væggene i den ydre og den indre tank.

Kedel til indirekte opvarmning “tank i tank”: 1 – koldt vandindløb; 2 – varmt vandudløb; 3 – kølemiddelindløb; 4 – indre tank lavet af rustfrit stål; 5 – kølevæskeudløb

Inde i kedlen, i en tank fyldt med vand, er der en magnesiumanode. Den er designet til at beskytte en metalbeholder mod galvanisk korrosion – dens elektriske potentiale er lavere end for metaller i kedelstrukturen, derfor vil korrosion påvirke og ødelægge magnesiumanoden. Kræver periodisk udskiftning på grund af slid – korrosion “spiser” den.

De fleste indirekte varmekedler er udstyret med et elektrisk varmeelement, der bruges i den varme sæson, når varmekedlen slukkes..

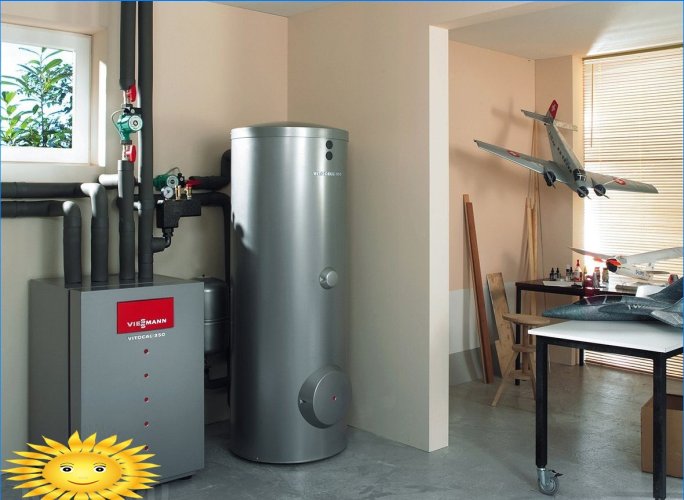

Indirekte varmekedler fungerer efter et ret simpelt skema – koldt vand trænger gennem indløbet ind i kedeltanken, et kølemiddel cirkulerer gennem varmevekslerens spole eller mellem væggene i det dobbelte legeme, opvarmet af varmekedlen, som igen varmer vandet i kedlen og opretholder sin konstante temperatur. Hver indirekte varmekedel har ind- og udløbsrør, der forbinder den til varmekedlen, og opvarmet vand trænger ind i dets forbrugspunkter gennem et specielt udløbsrør. For at reducere varmetab ved kontakt med den indvendige atmosfære i kedelrummet og eliminere truslen om skader på kedlen på grund af konstante ændringer i interne og udvendige temperaturer, lukkes ydersiden af ​​beholderen med et varmeisolerende materiale lavet af polyurethanskum, ekspanderet polystyren eller mineraluld. Den ydre krop af den indirekte varmekedel er i form af en cylinder eller et ovalt rektangel.

Med et lavt vandforbrug, dvs. ikke højere end 1,3 l / min, er installationen af ​​en indirekte varmekedel og en enkeltkredsskedel ikke rentabel, det er lettere og billigere at installere en dobbeltkredsskedel. Det er ikke rentabelt at bruge en sådan kedel, når man opvarmer kølevæsken med en elektrisk varmekedel, når man genererer elektricitet ved hjælp af en dieselgenerator. I det tilfælde, hvor varmt vand er nødvendigt for at fylde badet og varmekedlen kører på fast brændsel eller naturgas – der er ingen måde at gøre uden en indirekte varmekedel!

Indirekte varmekedel – fordele og ulemper

Positive egenskaber:

• øger ikke belastningen på elnettet i den kolde sæson, da det ikke bruger elektricitet til at opvarme vand i denne sæson;
• høj ydelse, forudsat at en enkelt-kredsløbskedel er udstyret med en varmeveksler med tilstrækkelig diameter og tilstrækkelig effekt;
• fraværet af direkte kontakt af kølevæsken med det opvarmede vand, det vil sige den indre overflade af spolen i den indirekte opvarmningskedel er kun i kontakt med tilberedt vand indeholdende en lille mængde salte;
• at give forbrugere varmt vand uden dets foreløbige dræning på forbrugspunktet, opnået ved recirkulation, utilgængelige for andre vandopvarmningsanordninger uden deres øgede slid;
• det er tilladt at forbinde forskellige kilder til termisk energi samt en sæsonbetonet overgang fra en til en anden kilde til varmebærer.

Negative karakteristika:

• de høje omkostninger ved et sæt udstyr (indirekte varmekedel + en-kredsløbskedel) sammenlignet med en el-kedel eller en dobbelt-kredsløbskedel;
• det tager adskillige timer at opvarme koldt vand i containere med et volumen på 100 liter, i perioden med opvarmning af vand mindskes intensiteten af ​​opvarmningen af ​​boliger;
• en kedel, især en stor kapacitet, optager meget plads, hvilket skaber vanskeligheder ved placering i et kedelrum og kræver omhyggelig planlægning.

Lad os sammenligne den indirekte varmekedel og andre typer vandvarmere:

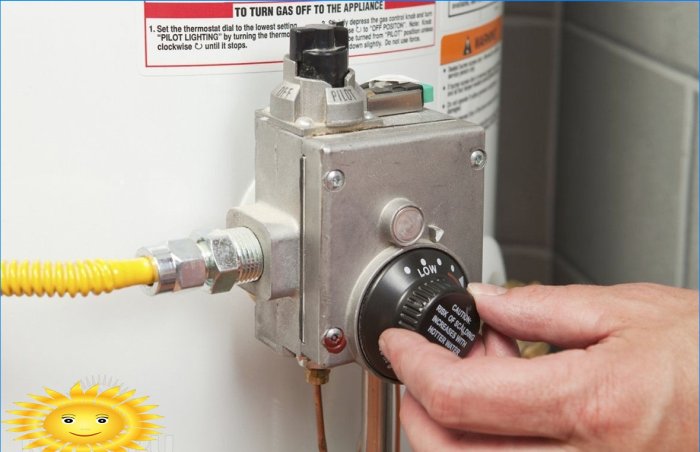

• Gas vandvarmer– dets installation kræver et projekt, opførelse af en skorsten og en foreløbig aftale med offentlige myndigheder. En vedligeholdelseskontrakt for gasvandvarmeren er obligatorisk. Den største ulempe ved denne type vandvarmer er manglende evne til at opretholde en stabil vandtemperatur.
• Gasvarmer, opbevaring– ligner i de fleste egenskaber en indirekte varmekedel, men kræver de samme indledende forholdsregler som installation af en gasvandvarmer.
• Øjeblikkelig elektrisk varmelegeme– hurtig opvarmning af vand, men lav produktivitet på grund af lavere effekt end for en indirekte varmekedel.
• Akkumulerende elektrisk varmeapparat– ligesom når det gælder en gennemstrømende elektrisk varmeapparat, har den en lavere effekt, hvorfor det ikke er i stand til at levere opvarmning af en ny portion vand på kort tid. Et alvorligt minus af elektriske opvarmere er et højt strømforbrug.
• Kedel med dobbelt kredsløb – ydelsen på denne vandvarmer er lav, og temperaturen på det opvarmede vand er ikke konstant. Den største ulempe ved løsning af varmtvandsproblemet ved hjælp af kedler med dobbelt kredsløb er overvæksten af ​​spolen, hvor vandet cirkulerer med kalkaflejringer (skala). Som et resultat mister dobbeltkredsskedlen strøm, da skala hindrer varmeoverførsel, spolerørets tværsnit falder, hvilket er grunden til, at vandet flyder i en svag strøm, når hanen åbnes – det er ekstremt vanskeligt at fjerne skalaen helt inde i spolen.

Producenter og priser på indirekte varmekedler

En kedel med en vandtankvolumen på 80 liter koster cirka 14.000 rubler, og en af ​​de mest rummelige – 900 liter – i gennemsnit 165.000 rubler.

I Rusland er kedler med indirekte vandopvarmning repræsenteret af en lang række mærker og volumener – tyske Buderus, Junkers Bosch Gruppe, Reflex, Viessmann, Wolf og Bosch, French Saunier Duval, Czech Protherm, Mora og Drazice, Slovenian Gorenje, Polish Galmet, Italian Beretta og Belgisk ACV. For øvrigt produceres kedler uden spole – i et dobbelt hus – kun af belgiere..

Sådan vælges en indirekte varmekedel

Valget begynder med valg af det optimale volumen på kedelkapaciteten. Det gennemsnitlige forbrug af varmt vand pr. Person pr. Dag er som følger: til vask – 6-17 liter; til opvask – 20-25 liter; bruser – 60-90 liter; til at tage et bad – 160-180 liter. Baseret på disse data beregnes husholdningernes omtrentlige behov i henhold til vandforbruget, afrundet, og den krævede kapacitet bestemmes. Husk, at en 20 liters kedel opvarmer vandet til den optimale temperatur på 40 minutter, mens en 200 liter kedel tager over 6 timer..

Når du har besluttet på kedelens volumen og fortsat med at inspicere de modeller, butikerne tilbyder, skal du være opmærksom på materialerne, hvorfra spiralrøret, den indvendige vandtank og den varmeisolering mellem den og det ydre hus er fremstillet..

Modeller i det lavere prisklasse er udstyret med en stålspole svejst til kedeltanken, dyrere modeller har en messingspole, i nogle modeller – med svømmeføtter, fastgjort med en flangeforbindelse. Den aftagelige messingspole er mere effektiv i opvarmning af vand, det er let at fjerne og afkalke det, hvilket ikke kan gøres med en svejset stålspole.

I billige kedler med indirekte opvarmning er vandtanken beskyttet mod korrosion af et lag emalje eller glaskeramik, men en sådan belægning vil ikke vare længe – temperaturdråber vil forårsage dannelse af mikrokrakker, hvor korrosionsprocesser begynder. Derfor ville det bedste valg være kedler med rustfri ståltanke. Bemærk: Hvis kedeltanken er lavet af rustfrit stål, er garantien for den mere end et år, hvis ikke – op til et år.

Sørg for, at isoleringen mellem kedellegeme er lavet af polyurethan – i de billigere modeller er isoleringen bygget på hurtig slidskumgummi.

Hver indirekte opvarmet kedel er udstyret med en katodisk beskyttelse, der absorberer virkningen af ​​galvanisk korrosion. Der er to måder at beskytte mod sådan korrosion: en magnesiumanode, der udskiftes hver sjette måned eller et år; katodisk beskyttelse med en ekstern strømforsyning – den behøver ikke ændres, men den skal tilsluttes strømforsyningen.

Et vigtigt udvælgelseskriterium vil være mulighederne for en enkelt-kredsløbskedel, som en indirekte varmekedel skal tilsluttes – hvis kedlets pas angiver strømningshastigheden for kølevæsken, der passerer gennem spiralvarmeveksleren svarende til 45-50% af strømningshastigheden for varmekedlen, der er installeret i dit hus, reduceres ydelsen for husets varmesystem betydeligt … Derudover øges varmtvandsopvarmningstiden..

Kontroller tilstedeværelsen af ​​termostaten og sikkerhedsventilen, som normalt følger med kedlen – de er nødvendige, når du bruger apparatet.

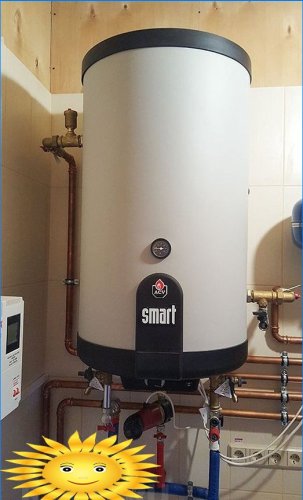

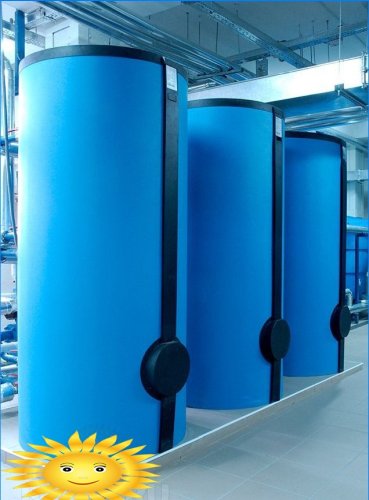

Indirekte varmekedler er forskellige i installationsmetoden: med et volumen på op til 200 liter kan de være vægmonterede og gulvstående, med et større volumen, kun gulvstående.

Tilslutning af en indirekte varmekedel

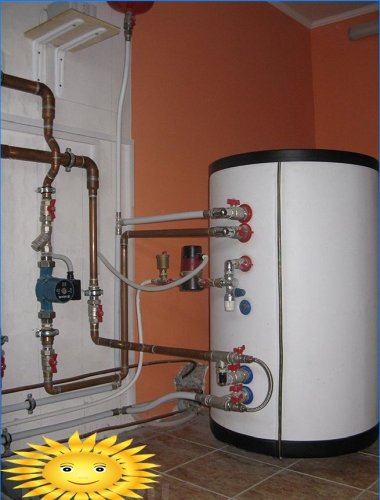

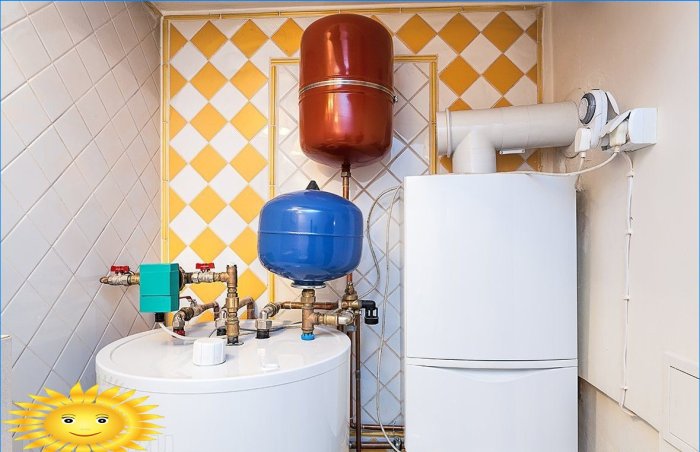

Det udføres af et kredsløb parallelt med opvarmningskredsen, hvori en cirkulationspumpe er indbygget – takket være dette opnås uafhængigheden af ​​varmtvandsforsyningen fra varmesystemet. Derudover giver en sådan forbindelse om nødvendigt mulighed for helt at frakoble varmekredsløbet og kun dirigere kølevæsken til kedlen..

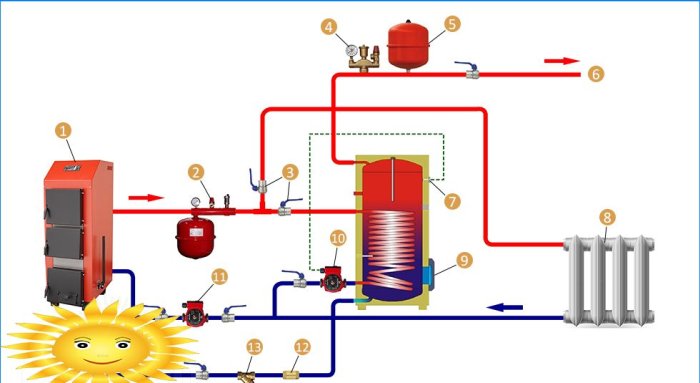

Eksempel på rør til en indirekte varmekedel: 1 – varmekedel; 2 – sikkerhedsgruppe til kedel; 3 – afstandsventiler; 4 – kedel sikkerhedsgruppe; 5 – DHW-systemets ekspansionsbeholder; 6 – varmt vandforsyning til forbrugere; 7 – kedeltermostat; 8 – radiatorer; 9 – indirekte varmekedel; 10 – kedelcirkulationspumpe; 11 – cirkulationspumpe til varmesystemet; 12 – kontraventil; 13 – groft maskefilter; 14 – koldt vandforsyning

Installation af en indirekte varmekedel i et tyngdekraftvarmeanlæg er tilladt; den skal indføres i varmekredsløbet i serie gennem bypass, efter kedlen og før varmeanordningerne.

Skemaet og proceduren for installation af kedlen er angivet i dets pas. Hvis du har købt et vægmonteret apparat, er du nødt til at hæve det til en sådan højde, at bunden er højere end toppen af ​​varmekedlen – med dette arrangement bliver vandet i det opvarmet hurtigere.

Sådan afkalkes en indirekte kedel

I henhold til instruktionerne, der er knyttet til kedlen af ​​fabrikanten, udføres dens forebyggende vedligeholdelse hver sjette måned eller et år, det er bedre at udføre den to gange om året – før og efter opvarmningssæsonen.

Producenter af indirekte varmekedler anbefaler imidlertid, som enhver anden opvarmningsanordning, ikke at udføre dens forebyggelse alene, kun i specialiserede servicecentre, hvorfor de ikke giver nogen information om, hvordan man åbner adgang til kedlens interne kapacitet. Du kan fjerne og udskifte kun magnesiumkatoden, mens du reducerer dens længde med halvdelen. Men det er umuligt at fjerne skala gennem flensernes små huller uden specielt udstyr. Hvad der kan gøres i et hjemligt miljø, det vil sige uafhængigt?

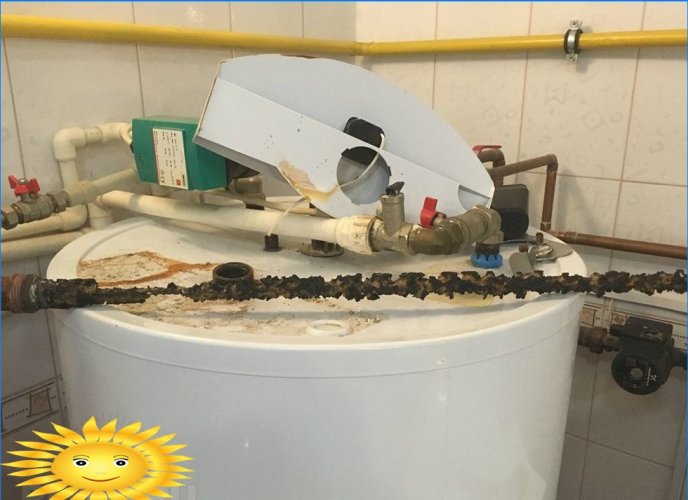

Først skal du bestemme graden af ​​kalkopbygning på varmeveksleren, for dette skal du måle temperaturen på kølemidlet ved kedlets indløb og udløb for at bestemme varmetabet. Under normal drift af kedlen bør temperaturforskellen ved indløb og udløb ikke overstige 15 ° C, dvs. hvis den indkommende varmebærer har en temperatur på 90 ° C, og ved udløbet 75 ° C, er alt i orden. Kalkskala, da den aflejres på den ydre overflade af varmevekslerspolen, forhindrer varmeoverførsel, og hvis ved 90 ° C ved indløbet er vandtemperaturen ved udløbet fra kedlen 80-85 ° C – afkalkning er nødvendig, ellers vil opvarmningsperioden for vand stige mange gange.

Hvis skalaglaget på varmeveksleren er lille, dvs. temperaturforskellen ved input-output er mindst 14–12 ° C, kan den fjernes ved hjælp af “heteslag” -metoden. For at gøre dette skal vandet tappes helt fra kedlen og lad kølemidlet fra driftskedlen gennem spolen i 10 minutter for at varme op varmeveksleren så meget som muligt i kedelens tomme tank. Fyld derefter kedlen med koldt vand – den skal fylde beholderen på 3-5 minutter. Som et resultat af den større forskel mellem temperaturen på spolen og det omgivende vand, vil kalkaflejringer hænge bag røret – skyl og gentag afkalkningen med “varmestrøm” igen.

Hvis temperaturforskellen ved kølemidlets input-output er mindre end 12 ° C, vil “termisk chok” -metoden være ineffektiv – skalaopbygningen på spolen er for stor. Det vil være nødvendigt at anvende kemiske afkalkningsmidler, ideelt set dem, der er anbefalet af fabrikanten af ​​denne kedelmodel. Det anbefales ikke at bruge “hjemm” midler og sammensætninger til fjernelse af kalk – kapaciteten på kedlen kan blive beskadiget. Kemiske afkalkningsmidler specifikt designet til indirekte kedler fortyndes i vand – forholdet mellem temperatur og fortynding er angivet på rengøringsmidlets emballage. Den tilberedte blanding hældes i kedlens tank under forudsætning af, at dens niveau lukker varmevekslerspolen fuldstændigt. Rengøringsperioden gives af fabrikanten af ​​kemikaliet, som regel varierer det fra 4 til 8 timer og afhænger af kedelens volumen. Efter rengøringsperioden fjernes kedlens indhold helt, derefter skal den fyldes to gange med koldt vand og drænes – dette afslutter afkalkningen..
