Anstændige levevilkår kan ikke forestilles uden et veludstyret badeværelse og følgelig et dræningssystem. Der er nogle funktioner, når man installerer et kloaksystem i 2 eller flere etagers bygninger, der vedrører både den generelle organisationsplan og de specifikke nuancer ved installationen.
Kloaksystemets generelle struktur
I fleretages boliger har kloaksystemet en temmelig kompliceret organisation. Det foretrækkes, at ved begyndelsen af installationsarbejdet er der udarbejdet et projekt, hvor følgende skal angives:

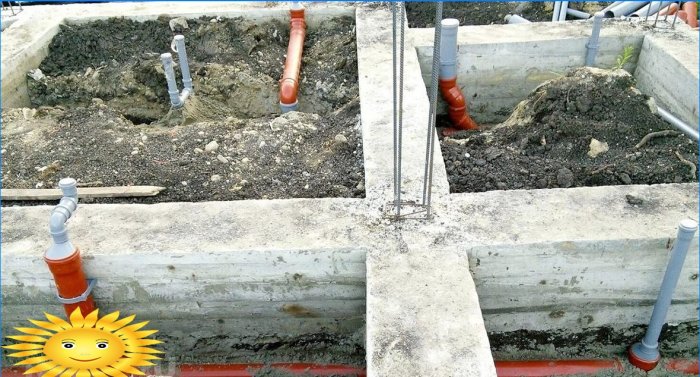

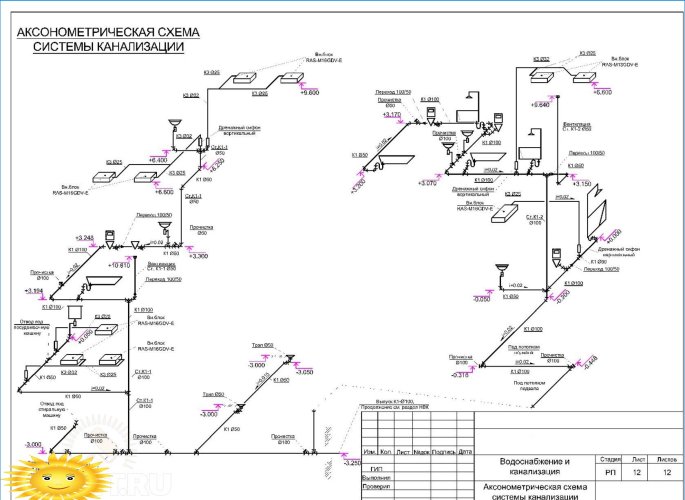

- Aksonometrisk layout af rørledninger og forbindelsespunkter.
- Liste over VVS-udstyr og husholdningsapparater, der skal tilsluttes kloaksystemet.
- Rørgjennomstrømning, strømningsretning og hældningsværdi i alle sektioner.
Strukturen af systemet er repræsenteret af et træ fra stammen, som hovedrørledninger afviger fra, ind i hvilke forbindelsespunkter indsættes. Alle grene af systemet er placeret på flere niveauer, konventionelt – på gulvniveauet i hver etage. Antallet og længden af grene er praktisk taget ubegrænset, men alle af dem skal have en hældning mod stigningen på 3% for rør med en diameter på 50 mm og 2% for rørledninger på 110 mm.
I den klassiske version er der kun arrangeret en stigerør, som alle grene af systemet er forbundet til. Hvis spildevandet udledes i en septiktank, er det fornuftigt at adskille udledningen af rent organiske spildevand og dem, der indeholder en høj koncentration af husholdningsrensemidler, der indeholder klor. Enheden på to stigerør kan også tilrådes, når man udstyrer store landhuse, hvor mere end to badeværelser er placeret på en etage. I sådanne tilfælde er hver stigning forbundet til sit eget lokale rensningsanlæg..

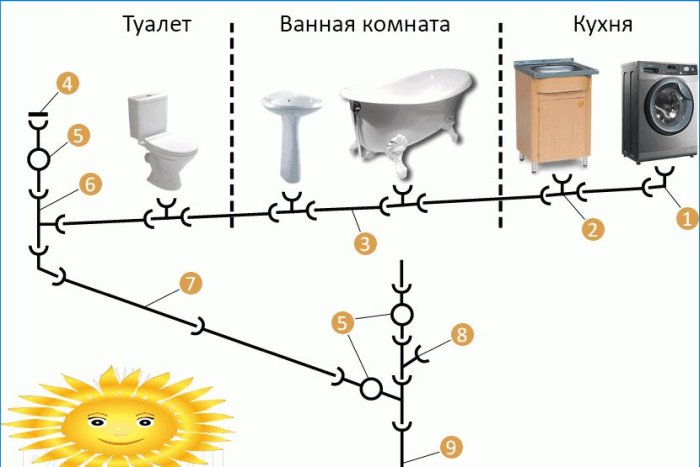

Et eksempel på en kloaksystem i et privat hus: 1 – knæ 90 °; 2 – 90 ° lige tee; 3 – internt ledningsrør; 4 – stik; 5 – luge til rengøring; 6 – ikke-ventileret stigerør; 7 – grenrør; 8 – revision; 9 – ventileret stigerør
Når man bestemmer strukturen for de enkelte grene, skal man ledes af princippet om, at punkter med det største volumen af salveudladning skal placeres tættere på stigeren. For eksempel, hvis du skærer en håndvask eller et badevand mellem toiletskålen og stigerøret, dannes der, når tanken er drænet, et vakuum, som trækker vand ud af sifonvandforseglingen. Det er af denne grund, at vand fra toiletter ofte udledes direkte i stigerøret.
Riser enhed

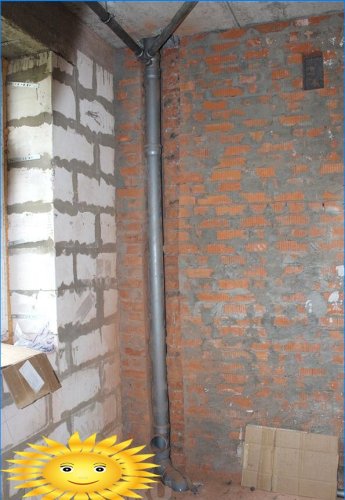

Det er rimeligt at installere stigerøret umiddelbart efter konstruktionen af byggekassen er afsluttet. På den ene side gør dette det muligt at tilvejebringe grundlæggende levevilkår på tidspunktet for yderligere byggearbejder. På den anden side kan kloakledninger skjules under et lag med efterbehandling.
Placeringen af stigeren skal vælges omhyggeligt og på forhånd, fordi dens placering på husets plan er strengt bundet til indgangen til den ydre del af kloakken. Ved dræning laver rørene meget støj, så stigerøret skal placeres enten i et teknisk rum isoleret fra det beboede område eller i en teknisk veludstyret med lydisolering.
Stigeren skal ikke være vægget tæt op, den skal have mindst et afsnit, for hvilket der gives adgang gennem en teknisk luge. Disse steder er VVS-revisioner installeret – bøjninger med gevindstik. Installationsstedet for revisionen skal vælges, så det giver adgang til den længste mulige sektion af røret, og også så rummet, hvor lugen er placeret, er rummelig nok til vedligeholdelse.

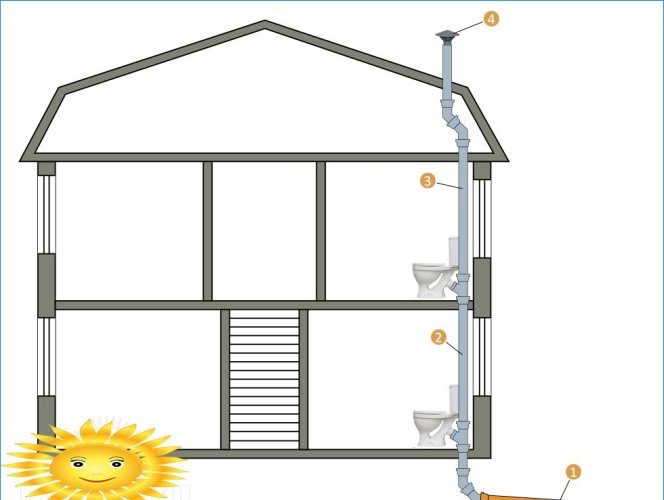

Ventileret kloaksystem: 1 – udløb til septiktanken; 2 – stigerør med en diameter på 110 mm; 3 – blæserør; 4 – deflektor
Et andet krav til stigerøret er, at det skal fortsætte over indbindingspunktet for den højeste gren. Dette er nødvendigt for organiseringen af det såkaldte affaldsudløb, som vakuumet i systemet kompenseres for, hvilket forhindrer udladning af et stort volumen vand samt ventilation af stigerøret i tilfælde af funktionsfejl i den hydrauliske låsesifon. Som regel fortsætter ventilatorens dræning af stigerøret til selve taget, hvor kloaksystemet er forbundet til gaden gennem et tagskæring med en deflektor. Det er vigtigt, at ventilatorafbøjeren befinder sig mindst 5 meter fra vinduer og ventilationskanaler.
Forbindelsespunkter på gulve
Før du organiserer forgrening af kloaksystemet, skal du beslutte, hvor forbindelsespunkterne skal placeres. Denne tilsyneladende trivielle opgave har nogle regler, der sikrer både behagelig brug af kloaksystemet og dets fejlfri service på lang sigt. Konfigurationen af filialerne bestemmes primært af husstandens organisation af lokalerne..

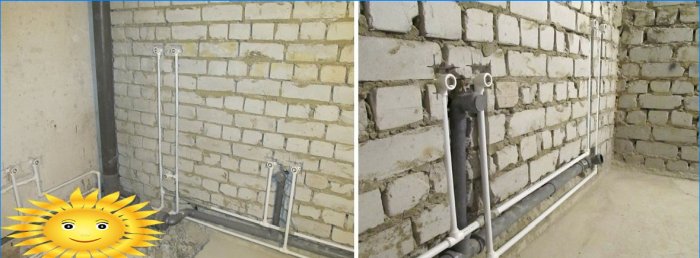

Som regel er der kun to badeværelser på anden sal: et er delt og et er knyttet til soveværelset. Det foretrækkes, at begge disse badeværelser har en fælles væg, hvorpå stigeren er placeret. Ved gulvniveau skæres et kors ind i stigerøret med to 110 mm vandhaner og to 50 mm vandhaner. Vask, bidet og brusekabiner er forbundet til små forretninger, og toiletter dræner til store forretninger.
Der er flere forbindelsespunkter i stueetagen. Der er et køkken her, hvor der kræves en forbindelse til en køkkenvask og en opvaskemaskine, til hvilken det er nok at føre en gren på 50 mm af en rørledning med vilkårlig længde fra stigerøret. På samme måde leveres kloakken til vaskeriet, hvor vaske- og tørremaskinerne er placeret. Første sal er også kendetegnet ved placeringen af hovedbadeværelset, hvor selve badeværelset, en håndvask og et toilet med bidet er tilsluttet, det vil sige, det er praktisk at placere dette rum under et af badeværelserne på anden sal eller med en lille afstand. I nogle huse kan der arrangeres et gæstetoilet, som regel placeres det ved siden af hovedbadeværelset og er forbundet med et 110 mm udløb til toilettet og et 50 mm til mini-vasken. En af de nyttige nyskabelser til et moderne landsted er en kloakforsyning til bagdøren, hvor en rist med en modtagetragt til vask af sko og poter til kæledyr er monteret på gulvet.

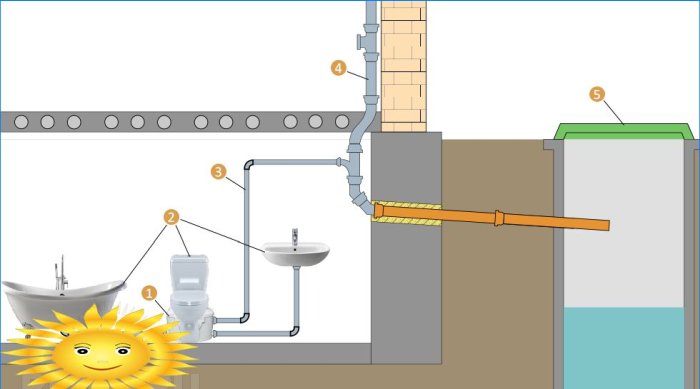

Sololift i det tvungne kloaksystem: 1 – kloakpumpe (sololift); 2 – VVS forbundet til kloakering; 3 – højden på stigningen i spildevand er 4-6 m; 4 – kloakstiger; 5 – septiktank
Hvis huset har en kælder, kan der også organiseres et kloaksystem i det, kombineret med det generelle system. For at gøre dette er det nødvendigt at installere en såkaldt sololift – en løftepumpe, gennem hvilken drænerne stiger til niveauet på første sal og udledes til et fælles dræningsudløb gennem en tee placeret under korset. Dræningslinien for afløb fra kælderen skal være udstyret med en returventil. Selve ideen om at køre et kloaksystem i kælderen kan virke tvivlsom, men dette gør det muligt at placere et vaskeri i et område, hvor støjen fra det ikke vil forstyrre beboerne, samt organisere en teknisk eller “beskidt” vask.
Installation af rørledninger
Moderne materialer til installation af kloaksystemer er designet, så ikke kun en professionel blikkenslager, men generelt enhver, der ønsker det, kunne klare arbejdet. Der er dog en bestemt regulering, der indeholder reglerne og beskrivelsen af installationsprocessen..

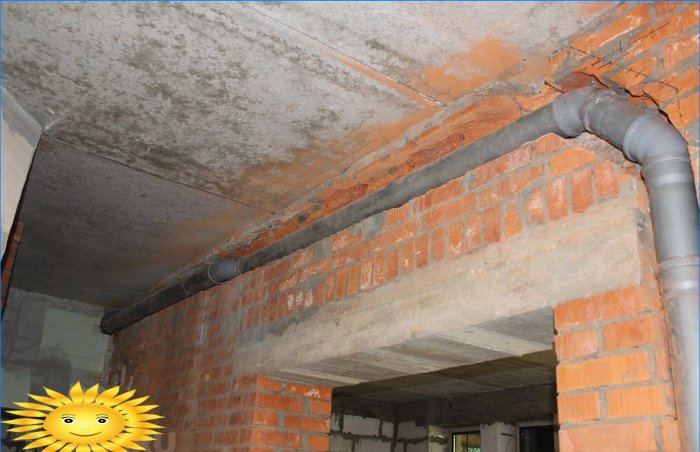

Lægningen af kloakledninger i et privat hus kan udføres på to måder. Hvis gulve i bygningen er monolitiske eller solide, føres rørene i et niveau over gulvet i den øverste etage, således er forbindelsespunkterne placeret i en tilstrækkelig betydelig højde, og rørene i sig selv er skjult under arkbeklædningen på væggene eller i en falsk kasse. Denne fremgangsmåde er acceptabel for ledning af rør under en håndvask eller vaskemaskine, men ved tilslutning af et bad eller et dræn i gulvet i en betydelig afstand fra stigerøret, viser indløbsrørets højde sig at være uacceptabel. I sådanne tilfælde føres rørene ned gennem loftet og trækkes derefter til stigeren langs den korteste sti og skjules bag en ophængt loftstruktur og lukket i en lydisolerende skal. I tilfælde af rammelofter er denne opgave lettere at løse. Pladen er ofte tyk nok til at danne den krævede hældning, og rørets lille diameter tillader perforeringer i bjælkerne på bærestrukturen.
Plastik kloakledninger og fittings til dem er en slags konstruktør, der samles uden brug af specialværktøj. Forsegling af samlinger sikres ved forsegling af gummibånd, der er installeret i riller på klokkernes indre overflade. Det er praktisk at først fjerne alle gummiringe, samle systemet “tørt”, og sørg for, at rørledningerne er korrekt placeret og skråningerne er korrekte, hvorefter du kan fortsætte med at forsegle alle samlinger.
