I dag vil vi overveje en liste over grundlæggende funktionsfejl i spændingsstabilisatorer af forskellige typer med en beskrivelse af årsagerne til forekomst og metoder til reparation heraf. Når alt kommer til alt kræver ikke enhver sammenbrud af en spændingsstabilisator service reparation, især efter udløbet af garantiperioden..

DIY-spænding stabilisator reparation

Om den interne struktur og typer af stabilisatorer

Af alle variationer af spændingsstabilisatorer er der tre mest almindelige topologier med temmelig specifikke konverteringsprincipper. Blandt dem er det umuligt at udskille den mest pålidelige, for meget afhænger af typen af ​​strømforsyning og belastningstype samt af enhedens kvalitetsfaktor. I vores gennemgang vil vi overveje servo-, relæ- og halvlederkonvertere, funktioner i deres funktion og typiske funktionsfejl..

DIY-spænding stabilisator reparation

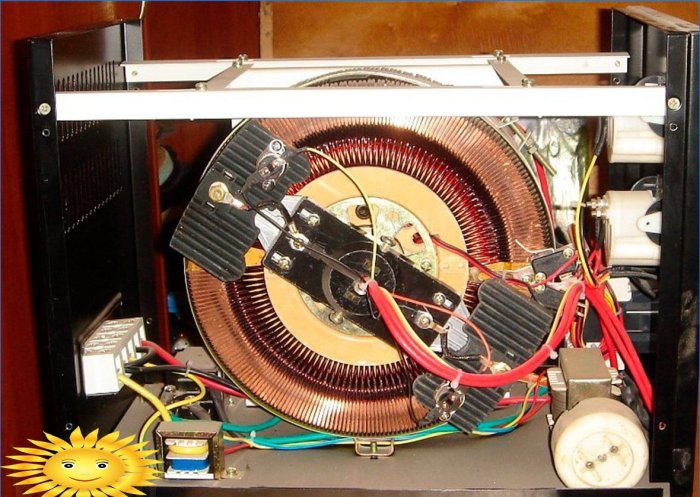

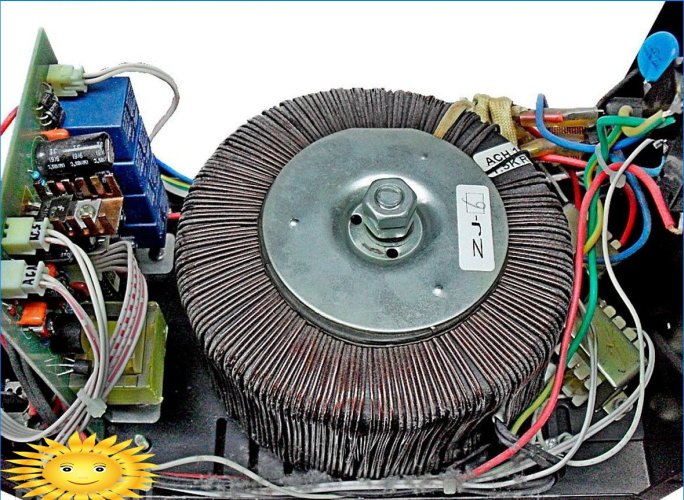

I en servodrevet stabilisator er det vigtigste funktionselement en lineær transformator med en række midtpunktledninger af den sekundære og undertiden den primære vikling – fra 10 til 40, afhængigt af nøjagtighedsklasse. Enderne af terminalerne samles i en kollektorkam, langs hvilken samlervognen bevæger sig. Afhængigt af den effektive spænding på kraftledningen, korrigerer stabilisatoren positionen for vognen og justerer derved antallet af involverede drejninger og følgelig transformationsforholdet. Ved udgangen fra kredsløbet kan en mere subtil spændingsjustering udføres, for eksempel ved anvendelse af integrerede halvlederstabilisatorer.

DIY-spænding stabilisator reparation

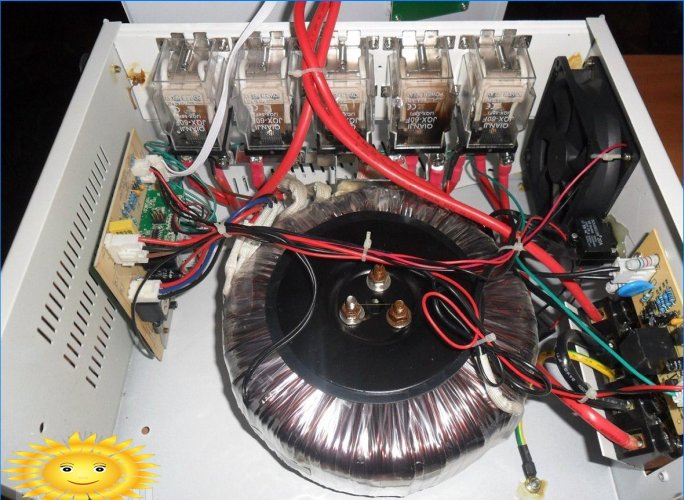

Relætransformatorer er designet på en lignende måde. Antallet af transformatorterminaler er mindre; i stedet for glat regulering opnås finjusteringen ved rekombination af viklingerne, der er inkluderet i operationen. Strømrelæer med en kompleks konfiguration af en relægruppe er ansvarlige for driftsomskiftning. Som i det foregående tilfælde kan yderligere filtre, stabilisatorer og beskyttelsesanordninger installeres ved udgangen, men hovedarbejdet udføres af en transformer og relæenhed under analog kontrol.

DIY-spænding stabilisator reparation

Elektroniske spændingsstabilisatorer kan være baseret på to konverteringsprincipper. Den første er at skifte transformatorviklinger, men ved hjælp af symmetriske tyristorer, ikke relæer. Det andet princip er konvertering af strøm til jævn strøm, dets akkumulering i bufferkondensatorer (kondensatorer) og derefter omvendt konvertering til “veksling” med en ren sinusbølge ved hjælp af en indbygget generator. Kredsløbet ved første øjekast synes at være ret kompliceret, men det giver en hidtil uset høj stabiliseringsnøjagtighed og liniebeskyttelse af høj kvalitet..

Der er selvfølgelig andre stabilisatorordninger, herunder hybride, men på grund af deres højt specialiserede anvendelse eller arkaiske karakter vil vi ikke overveje dem. Hver af de tre mest almindelige familier har såkaldte børnesygdomme eller medfødte defekter i teknologi. Og derfor er den vigtigste opgave, inden enheden sendes til servicecentret, at afgøre, om sammenbruddet er årsagen til manglende overholdelse af vedligeholdelsesstandarder eller en almindelig funktionsfejl for denne type stabilisator..

Typiske fejl ved relæenheder

Relæstabilisatorer er kendetegnet ved et optimalt forhold mellem omkostninger og pålidelighed. Relægruppen udsættes for den største slid og med hyppig eller konstant drift under øget belastning også transformatorviklingens dielektriske isolering..

DIY-spænding stabilisator reparation

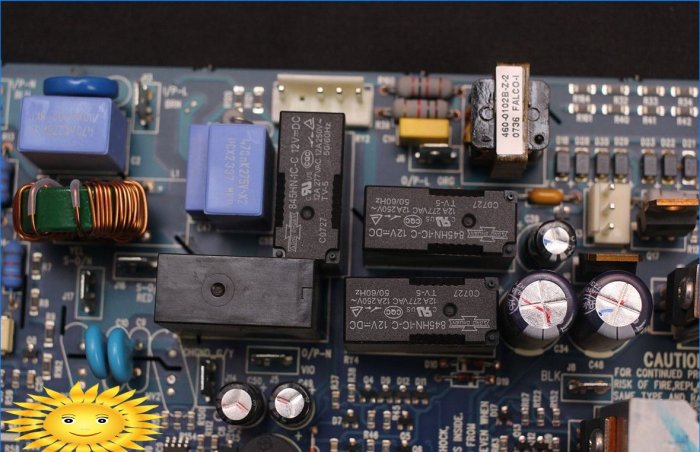

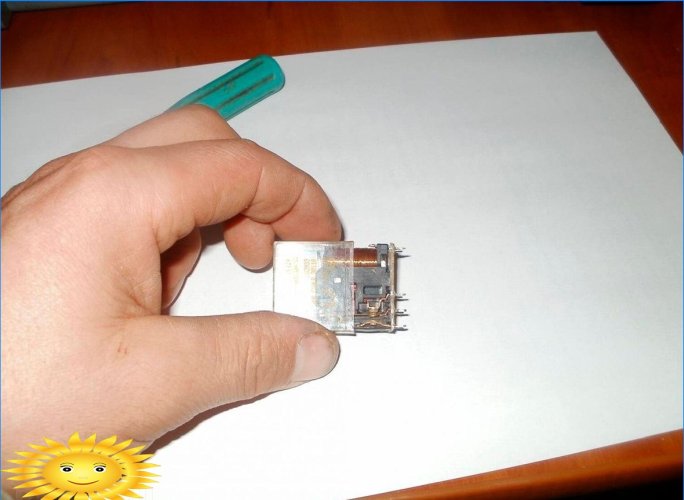

Det er ganske enkelt at diagnosticere et relæ som årsag til en funktionsfejl. Det første trin er at afmontere komponenterne fra det trykte kredsløbskort, de kan skelnes med en kompakt rektangulær etui, undertiden lavet af gennemsigtig plast, med mindst seks stifter. For at bestemme formålet med terminalerne og koblingsskemaet, kan du henvise til kredsløbsdiagrammet eller den tekniske specifikation for en bestemt type relæ i henhold til markeringen på sagen. Du kan foretage en testtilslutning af relæet, for hvilket driftsspændingen påføres spolekontakterne, som regel er det angivet på produktkassen. Fraværet af et klik, når der tilsluttes, er et tydeligt tegn på en brændt spole eller fastgjorte kontakter. Hvis der høres et klik, men når gruppen af ​​hovedkontakter ringer, observeres kredsløbet for deres skifte ikke, er problemet sandsynligvis i mekanismen for afvisning og presning eller i forkullede kontaktpuder.

DIY-spænding stabilisator reparation

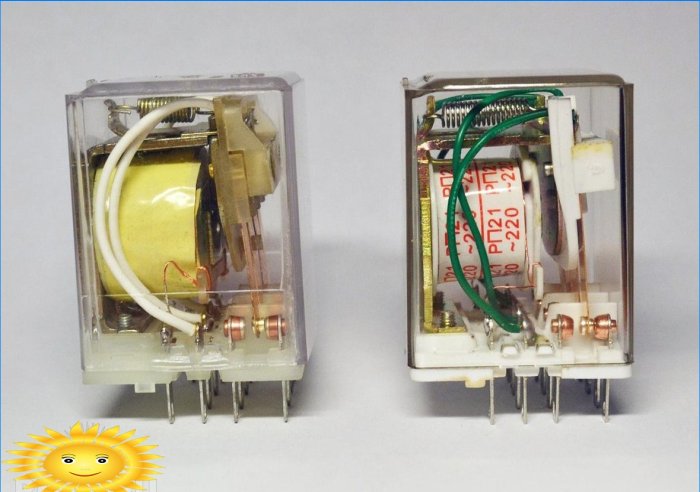

En betydelig del af elektroniske relæer har en sammenklappelig kasse og kan serviceres: gendannelse af mekanismen, rengøring af kontaktpuderne fra kulstofaflejringer med et viskelæder, undertiden endda udskiftning af en defekt spole. Den bedste løsning ville dog stadig være at købe nye relæer til at erstatte dem, der er mislykket i henhold til artiklen eller placeringen af ​​terminalerne..

DIY-spænding stabilisator reparation

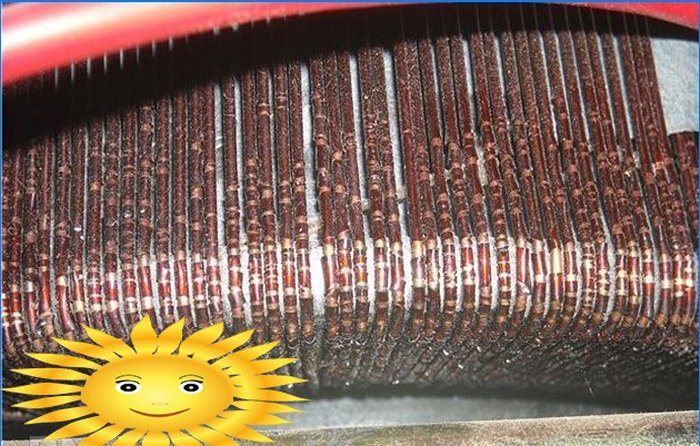

Tabet af transformatorens dielektriske styrke på grund af overophedning ledsages af kortslutninger med omløb og observeres eksternt som mørkere eller ødelæggelse af viklingsisoleringen. Det største symptom er et markant fald i modstand under passtandarderne. Da de fleste budgetstabilisatorer har en solid primærvikling og en flerpinds sekundær, er genvulning ikke særlig vanskelig. I hvert link er antallet af drejninger lille, de kan pænt lægges selv uden en spindel eller andre viklingsanordninger. Den vigtigste ting er at nøjagtigt observere antallet af drejninger og lægningsretningen samt korrekt bestemme lederens oprindelige modstand og ikke blot købe en viklingstråd i diameter.

DIY-spænding stabilisator reparation

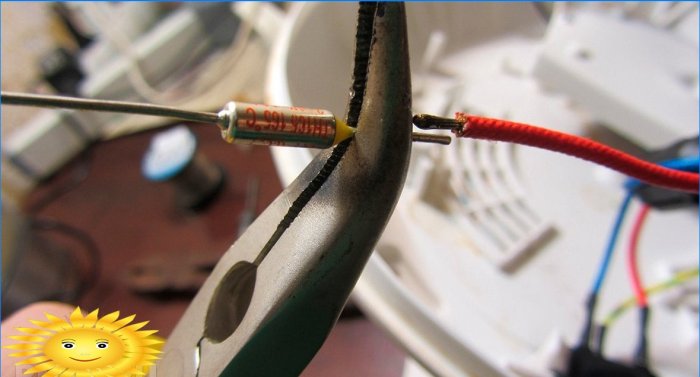

En anden form for funktionsfejl i transformatoren er betjeningen af ​​en termisk sikring, som normalt er inkluderet i brud på en af ​​viklingerne. For at udskifte et halvlederelement er det nok at afklare dets serier eller grundlæggende parametre for at vælge en analog. Normalt forbindes den termiske sikring i serie med den første led i sekundærviklingen, så alle ydre sving skal fjernes for at få adgang til den. Problemet diagnosticeres ganske enkelt: Fra begyndelsen af ​​viklingen og det første tryk ringer kredsløbet ikke, men alle de andre sving er i perfekt orden.

Ødelagte servostabilisatorer

Den væsentligste årsag til, at servodrevene svigter, er åbenlyse: Slid på opsamlerenheden. Det er denne mangel, der er inkluderet i kategorien børnesygdomme, der ikke kan fjernes i de fleste modeller af budgetteknologi..

DIY-spænding stabilisator reparation

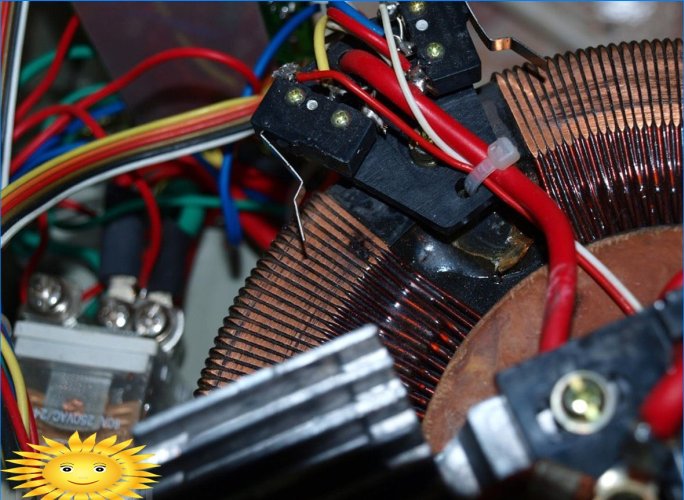

Der er to typer samlermekanismer. Ved lave belastninger gør konventionelle fjederbelastede børster et fremragende stykke arbejde med at skifte viklinger. Enheden gentager fuldstændigt funktionsprincippet for elværktøjets kollektormotorer, bortset fra at selve kollektoren er indsat fra en cylindrisk position til et plan. Den anden type strømopsamlere har en børsteindretning i form af en rulle, på grund af hvilken friktion under bevægelse reduceres, hvilket betyder, at der ikke er intensivt slid på lamellerne. På samme tid er slidhastigheden for plader og rullebørster omtrent sammenlignelig.

DIY-spænding stabilisator reparation

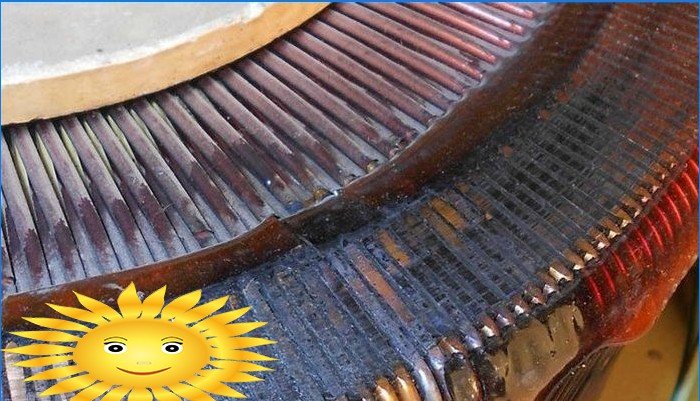

Ulempen ved en glidering stammer fra dens geometri. Kontaktpladsen er meget lille – kun kontaktlinjen fra den cylindriske rulle til planet. Sandt nok, i de mest teknisk avancerede modeller har lamellerne radiusriller, skønt denne løsning ikke er helt berettiget: når grafitrullen slides, falder kontaktområdet uundgåeligt. Afhængig af brugenens intensitet kræves udskiftning af børster i intervaller fra 3 til 7 år. Situationen kan forværres i nærvær af en stor mængde støv og kulstofaflejringer – op til kortslutningen for flere viklinger eller fuldstændigt tab af kontakt.

DIY-spænding stabilisator reparation

Selvom servo-regulatorer også er modtagelige for overbelastningsdrift, vil deres transformer bære mindre. I modsætning til relæindretninger, hvor spænding og strømstød opstår regelmæssigt under skift, regulerer kollektorenheden mere glat, hvilket skyldes, at den mekaniske effekt af strømmen er minimal. Lakkerisolering af viklingerne tørrer stadig op og bliver sprøde, men det smuldrer ikke.

DIY-spænding stabilisator reparation

Grundlæggende er servostabilisatorens funktionsprincip ekstremt gennemsigtig. Hvis der, når det er tændt, er en indikation af indgangsspændingen, men enheden ikke reagerer, ligger fejlen enten i selve drevet eller i kontrol- og målekredsløbet. I sidstnævnte tilfælde kan et defekt kredsløbselement let detekteres rent visuelt eller ved opkald. Hvis der ikke er nogen spænding ved udgangen, er transformatoren defekt, men hvis den korrekte stabiliseringsnøjagtighed ikke sikres, er tilstedeværelsen af ​​en kortslutning i den sekundære vikling, kontaminering af samleren, slid af de aktuelle kollektorbørster eller selve lamellerne tydelige.

Almindelige problemer med elektroniske enheder

Omformerstabilisatorer betragtes som de mindst vedligeholdelige derhjemme. Der er flere årsager til dette, men den primære er behovet for særlig viden inden for kredsløb og især principperne for drift af switching-strømforsyninger. Det vil ikke være muligt uden en passende materialebase: loddeudstyr med temperaturregulering samt måleinstrumenter. Sættet med diagnoseværktøjer går langt ud over grænserne for en konventionel multimeter, du har brug for en enhed med et udvidet sæt funktioner til måling af kapacitans, frekvens og induktans, og det er også ønskeligt at have et simpelt oscilloskop til din rådighed.

DIY-spænding stabilisator reparation

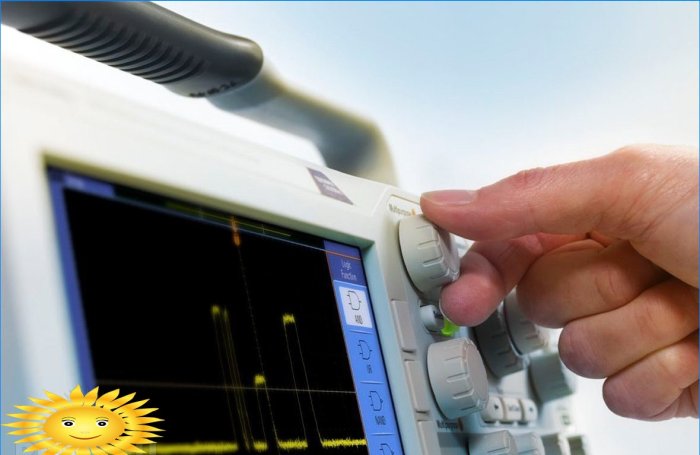

Den mest almindelige årsag til funktionsfejl i inverterstabilisatorer er en funktionsfejl i urgeneratoren. Baseret på enhedens nominelle effekt og transformatorens parametre er det nødvendigt at bestemme den optimale driftsfrekvens for impulsomformeren og derefter sammenligne den med de reelle parametre. Frekvensfejl er normalt forårsaget af en fejlfunktion i det refererende oscillerende kredsløb, der er forbundet til de tilsvarende stifter på urets IC..

DIY-spænding stabilisator reparation

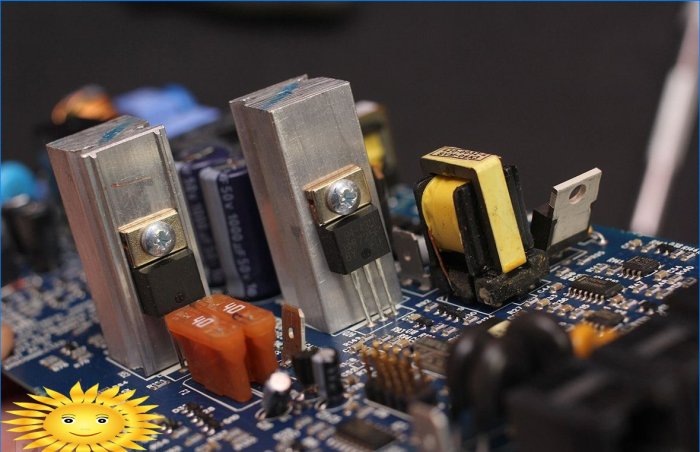

En komplet enhedsfejl er mulig af flere årsager. Hvis der ikke er et indbygget diagnosesystem, eller det er umuligt at bestemme sammenbrud ved hjælp af dets indikationer, var sandsynligvis årsagen til fejlen fejlen i feltet eller IGBT-nøgler, hvilket er ganske enkelt at bestemme efter sagens udseende. En anden typisk årsag til funktionsfejl er nedbrydningen af ​​den indbyggede strømforsyning i styrekredsløbene, denne del af kredsløbet er mest sårbar overfor spændingsudsving, især impuls.

DIY-spænding stabilisator reparation

Det vil ikke være overflødigt at fremstille en kontinuitet af alle kredsløb, deres ledningsevne skal svare til kredsløbet og de elektriske diagrammer for enheden. De mest sårbare elementer inkluderer input og output ensretter, transformator snubber kredsløb (til at undertrykke overspændinger) samt en evt. Effektfaktorkorrigerer..

Generelle henstillinger

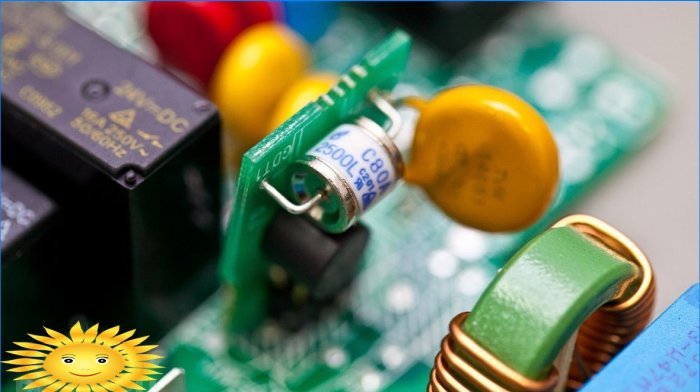

Radioelektroniske komponenter findes ikke kun i inverterstabilisatorer, de kan bruges i kontrol- og målekredsløb eller indikations- og selvdiagnoseanordninger. Dette vedrører hovedsageligt passive elementer og mikrokredsløb med en lav grad af integration: driftsforstærkere, logiske elementer, kombinerede transistorer, strøm og spændingsstabilisatorer. Svigt i disse elementer kan oftest bestemmes udelukkende ved udvendige tegn: udbrændte transistorer og dioder har en revnet kasse, modstande er spor af udbrændt lakbelægning, kondensatorer blæses blot op. Derfor er en tæt ekstern undersøgelse af det trykte kredsløbskort det første trin i bestemmelsen af ​​fejlen..

DIY-spænding stabilisator reparation

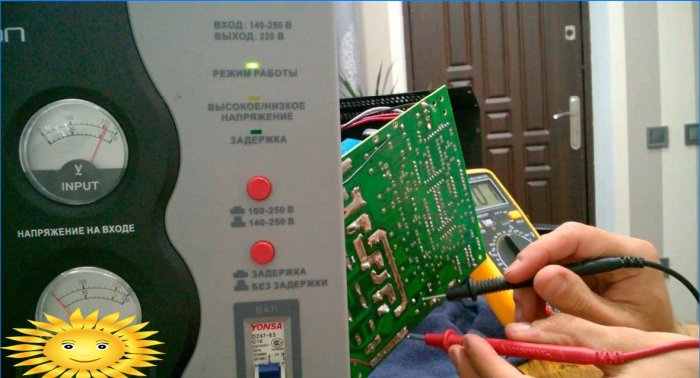

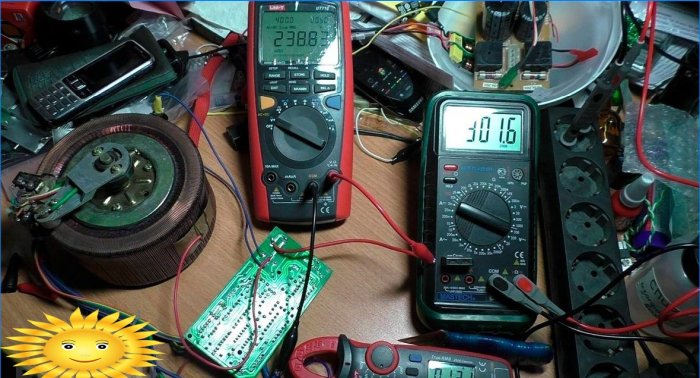

Hvis det ikke er muligt at visuelt bestemme årsagen til sammenbrud, skal der foretages en række kontrolmålinger. Først kontrolleres kredsløbets ledningsevne og dielektriske isoleringskvalitet i slukket tilstand. Derefter, når der tilføres strøm, måles spændinger ved nøglepunkter: ved forbindelsesterminalerne, efter sikringen, på filtre og stabilisatorer, transformatorviklinger og hovedknudepunkterne i kontrolkredsløbet. Hvis de beskrevne diagnosemetoder ikke giver et resultat, er det bedre at kontakte servicecentret, fordi selv en enkel opdeling kan være meget specifik, til trods for at amatørkendskab til elektroteknik og hjemmeforhold ikke er nok til at eliminere det.
