Indtil LED-produkter endelig er kommet ind i vores liv, og produktionen ikke helt er kommet på skinnerne, vil prisen på LED-lysudstyr fortsat bide. Men hvorfor vente eller, endnu værre, overbetale, hvis du kan samle en lyskaster med den krævede magt med dine egne hænder i henhold til vores instruktioner.
Elektriske funktioner ved arbejde med LED’er
Hvis du har til hensigt at bruge LED-teknologi, ville det ikke skade dig at lære om nogle af de vanskelige forhold ved at arbejde med den, hvilket til dels kan kaldes ulemper. På den ene side er LED’er kompakte, økonomiske og holdbare lyskilder, og på den anden side?
Halvlederelementer i fast tilstand er kritisk følsomme over for høje kernetemperaturer. Fænomenet, kaldet nedbrydning, består i tabet af dopanter fra halvlederen, hvilket udtrykkes i et fald i lysstrøm eller endelig fiasko.
a) konstruktion af en konventionel LED: 1 – anode; 2 – katode; 3 – leder; 4 – krystal; 5 – plastlinse
b) konstruktion af en kraftig LED: 1 – karosseri; 2 – leder; 3 – køleplade; 4 – krystal; 5 – linse; 6 – katodeVed en temperatur på 60 ° C nedbrydes LED meget hurtigt, og de 50 tusinde timer, der er angivet af producenten, bliver til sidst 3-5000. Og jo mere kraftfuld en enkelt LED er, jo større er sandsynligheden for hurtig aldring på grund af overophedning. Når du udvikler belysningsenheder, er et højkvalitetsvarmesystem derfor i spidsen, såvel som opdelingen af emitteren i flere punkter og deres korrekte layout..
En anden funktion ved LED’er er, at de kun kan transmittere et begrænset antal elektroner pr. Tidsenhed. Det netværk, der leverer LED, skal være strømstabiliseret, ellers forekommer alvorlig overophedning og dertil hørende negative konsekvenser. Forsyningsstrømmen reguleres af den tilførte spænding og er begrænset af en modstand på hver af LED’erne. Når du udvikler et forbindelsesdiagram, er det nødvendigt med en omhyggelig beregning: overskyd spændingen, og lysdioderne vil hurtigt mislykkes, og hvis du gør det for lavt, vil de skinne halvhjertet.
De enkleste lyskastere har kun et lysemitterende element, mens det i højeffektive enheder anbefales at fordele belastningen for mere effektiv varmeafledning. I sådanne tilfælde kan forbindelsen være seriel, parallel eller blandet. Den første er ikke helt sikker: hvis en af LED’erne brænder ud, kan den enten bryde kredsløbet eller omgå det. Med en parallel (og især blandet) forbindelse er der en stor risiko for, at strømmen i forsyningsnetværket stiger til uacceptable værdier, når en forbruger er koblet fra.
Punktkilder og matrixer: udvælgelse, indkøb
Der er tre typer LED’er, der er kloge at bruge i lygter. Bemærk, at når man monterer en lysenhed fra flere lysdioder, skal de være identiske med både type og volt-ampereegenskaber. Det anbefales også at købe op til et dusin ekstra dioder som et reparationssæt og i tilfælde af skader under installationen..
LED’er i form af en plastkapsel med stifter er velegnede til fremstilling af små spotlights og lommelygter. Dette er den billigste type produkt, og det endelige produkt vil i sidste ende være relativt let at reparere..

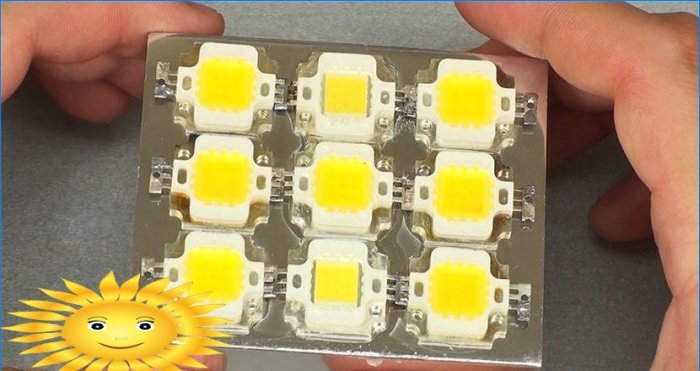

Den anden type er ultralyse hvide LED’er på et metalunderlag. De skal bruges i højeffektbelysningsenheder, det er ret let at fjerne varme fra dem..
En anden type LED er højeffekt LED-matrixer. Det anbefales ikke at fremstille lyskastere med en matrixeffekt på 20 W og derover: det vil ikke være muligt at fjerne varme effektivt ved enkle forholdsregler.
Krops- og reflektordele
Der er en række løsninger til kroppen af en hjemmelavet lyskaster. Hvis der kræves en høj grad af støv og fugtbeskyttelse til en gadelampe, gør en billygte det. Rammen på lampefoden skal skæres og fastgøres over LED-array-panelet. Ulempen ved denne metode er den begrænsede styrke fra lyskasterne på trods af det faktum, at kun en matrix vil passe ind i den.
Hvis du anbringer flere LED’er eller arrays på en enkelt PCB eller monteringsplade, kan indkapslingen være fremstillet af plademetal eller pladestål. Marker udrullingen af den trunkerede pyramide på emnet: en firkant i midten og identiske ensartede trapezoider på siderne. Glem ikke at efterlade en “tunge” på en af siderne af hver trapez for at sammenføje kronbladene. I den mindre base af trapezoidet skal du også efterlade en rektangulær bånd på ca. 15-20 mm, og i midten af firkanten skal du skære en anden med en side 20–25 mm mindre.
Når mønsteret er klar, skal du kanterne slibes, bøje kroppen og nagle sømmene. Prim den indvendige overflade, åbn den med en hvid, glatfri spraymaling og lad den tørre i 2-3 dage. Fra forsiden af sagen, vikles et firkantet stykke glas med passende dimensioner diagonalt og læner det mod de foldede hylder indefra. Gå rigeligt langs konturerne af glasset med hvid silikone, påfør det på sømmens sømme.
Fastgør monteringspladen eller pladen med otte 4 mm bolte, forborede huller langs kanterne på hver hylde på den smalle side af kabinettet. Brug dørpakning af PVC-skum for at holde pladen tæt. Det vil være vanskeligt at stramme boltene, deres hoveder er ikke tilgængelige, så brug et par låsemøtrikker i slutningen.
Installation af radioelementer

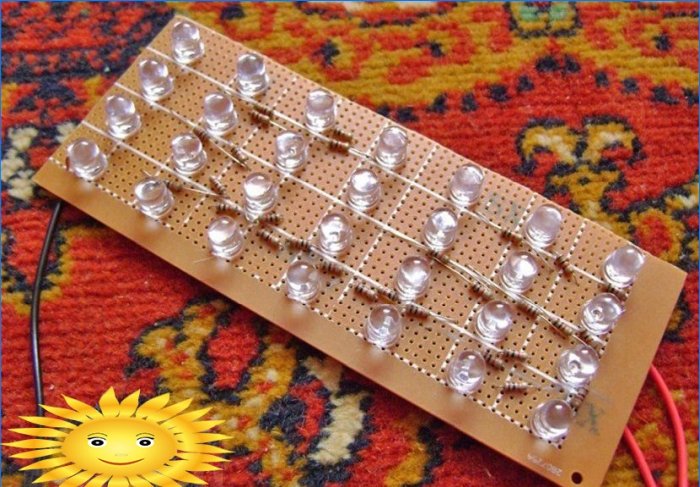

Hvis du valgte lysdioder med stifter, skal du bruge en printplade til at montere dem. Tænk over layoutet og tegne de ledende spor med en permanent markør. Anoderne for alle lysdioder (lange haler) kan samles på en “jord” -bus. Katoderne opsamles også på et tidspunkt, men en strømbegrænsende modstand skal sekventielt forbindes til strømforsyningskredsløbet for hver LED.
Dets beregning er enkel: træk LED-spændingen fra forsyningsspændingen og divider med den maksimalt tilladte strøm. For at spille det sikkert mod udsving i kildespændingen kan den tilladte LED-strøm bevidst undervurderes til 90-95% af pasværdien.
Et eksempel på et diagram af en LED-matrix af dioder med en driftsspænding på 3 volt og en arbejdsstrøm på 20 mA
Den omtrentlige forsyningsspænding for en LED er 4 V. Hvis kilden producerer mere, tilrådes det at inkludere dioder i et blandet kredsløb, hvor strenge er parallelt forbundet, som hver har en LED for hver 4-5 V spænding. Den tilladte strøm for en sådan serienhed bestemmes som summen af de tilladte strømme for hver, og forspændingen forbliver den samme, forudsat at denne parameter er den samme for hver LED..
Efter placering af elementerne og trækning af sporene, ætses PCB-pladen i en opløsning af citronsyre (30-50 g), 3% hydrogenperoxid (100 ml) og natriumchlorid (2 teskefulde), og kontrolleres regelmæssigt opløsningsgraden af ubeskyttede områder. Bor huller til stifterne med en 1,5-2 mm bor, bor otte huller til fastgørelse af tavlen til sagen, og surr derefter forsigtigt de spændende dele med kolofoniumslodde..
Et kredsløb kan også bruges til LED-matrix
Hvis du monterer dioder eller matrixer på et kølesubstrat, monteres de hængslet. Vælg en radiator af aluminiumskam-type som monteringspanel. Hver LED er tilsluttet ved hjælp af to eller tre huller, markér dem alle på én gang og bor fra bagsiden af radiatoren med en 2,5 mm bor.
Til fastgørelse skal du bruge korte selvskærende skruer 3,5×11 mm til metalprofiler, men uden en ende i slutningen. Inden montering af dioden påføres en lille mængde KPT-8 termisk pasta på underlaget.
Katode (-) og anode (+) på LED’er med et underlag er markeret, forbindelsesdiagrammet og beregning af beskyttelsesmodstande er ens for alle typer. Elementerne skal forbindes til hinanden ved hjælp af et stykke telefonkabel. For ikke at udføre unødvendigt arbejde kan anoderne straks loddes med korte springere til tilfældet med en aluminiumsradiator.
Spørgsmål om strømkilde
Efter montering af lysdioderne har du to stifter, som det ville være dejligt at anvende spænding til, men hvor kan du få det? Husholdningsforsyninger er til lille nytte her; til at tænde lysdioderne er der behov for en LED-driver, der producerer en pulserende konstant strøm med en stabil værdi.
For de fleste produkter er en driver til interiørbelysningssystemer eller til LED-strimler egnet. Det er bedre at købe en strømkilde på forhånd for at beregne antallet og forbindelsesdiagrammet for dioder i henhold til udgangsspændingen og den samlede stabiliseringsstrøm.
Til små håndværk kan du bruge generelle strømforsyninger med en udgangsstrøm på 0,5-1,5 A og en spænding 3-5 V højere end diodenes forspænding. Du kan stabilisere strømforsyningen med mikrokredsløbet LM317, til kraftigere lyskilder bruger henholdsvis LM350 og LM338 for at øge kildens effekt.
LED strømstabilisator
Strømbegrænsningen af mikrokredsløbet kan justeres ved at ændre modstandens modstand. Dens rating er defineret som 1,25 / I, hvor jeg er strømstyrken for LED eller enhed.
