Anatomi af en stikkontakt

Indholdet af artiklen

• Historik om stikkontakter
• Design af elektrisk stikkontakt
• Typer af stikkontakter der bruges i forskellige lande
• Valg af stikkontakt
• Selvinstallation af stikkontakter

I denne artikel: hvordan stikkontakter blev; hvordan stikkontakter fungerer; hvilke typer stikkontakter der er; hvordan man vælger stikkontakter; hvordan man bestemmer og beregner strømstyrken for en stikkontakt; hvordan man selv installerer en stikkontakt.

Vores huse og lejligheder er udstyret med flere typer kommunikation, udstyret med pålidelige døre, elektrisk udstyr, glasaggregater uigennemtrængelige for gade støj og støv – sikkerhed og komfort er garanteret. Uden disse enheder, enkle i design, vil komfortniveauet imidlertid være langt fra komplet, og det er ikke for ingenting, selv for et par årtier siden var møblernes layout i lejligheder og huse afhængig af deres placering. En stikkontakt er en enhed, der er velkendt for alle, en plast firkant eller en cirkel med to huller til et stik. Men den korrekte funktion af husholdningsapparater og tilstanden til alle elektriske ledninger afhænger af det korrekte valg af stikkontakter.!

Historik om stikkontakter

For halvandet århundrede siden blev elektricitet kun brugt til at belyse gader og huse. Konkurrence mellem elleverandører førte til en markant reduktion i tolden for husholdningens elforbrug, hvilket vækkede interesse hos producenterne af husholdningsapparater – de første var elektriske ventilatorer og støvsugere, som dukkede op i 1890, derefter blev listen over fremstillede husholdningsapparater vokset til hundrede. Problemet var, at nogen af ​​disse elektriske apparater var direkte forbundet til lysnettet, dvs. det var umuligt at slukke og sætte husholdningsapparater i pantry, som vi gør nu med en støvsuger.

I 1904 modtog den amerikanske opfinder Harvey Hubbel et patent på den første stikkontakt. Det skal bemærkes, at hans opfindelse havde lidt til fælles med moderne stikkontakter: Hubbel-stikket blev skruet fast i pæreholderen og faktisk var en adapter – pæren blev skruet af, en stikkontakt blev skruet på sin plads, hvortil et elektrisk apparat var tilsluttet gennem et stik. Selve ideen om en sådan plug-in adapter tilhørte Thomas Edison, der “lånte” den fra sin vigtigste konkurrent Nikolo Tesla – men Hubbel var den første til at få et patent. Dens plug-in-adaptere var vidt populære i USA indtil 1920-25..

Oprindeligt var alle stikkontakter kun udvendige – de blev placeret på væggen, dvs. huller i væggen til dem blev ikke skåret.

Eurosoklen i sin næsten moderne form blev skabt i 1926, opfundet af den tyske ingeniør Albert Buettner. I Europa er denne type stikkontakter og stik kendt som Schuko-systemet – en forkortelse for det tyske navn “Schutzkontakt”, oversat til russisk “beskyttende kontakt”. Og den første stik og stikket med jordforbindelse blev opfundet af amerikaneren Philip Labre i 1927. Ideen om en dobbeltstik, dvs. designet til at forbinde to stik på én gang, dukkede op på den japanske Kanosoke Matsushita, der skabte den i 1918 til det japanske marked.

Oprindeligt var alle stikkontakter kun udvendige – de blev placeret på væggen, dvs. huller i væggen til dem blev ikke skåret. Faktum er, at isoleringen af ​​elektriske ledninger for 100 år siden var ekstremt kortvarig, og den eneste måde til rettidigt at udskifte en ledning, der var bare steder, var at konstant overvåge dens tilstand. Desuden tilføjede behovet for at gå ind i elektriske ledninger inde i væggen bygherrer arbejde og var for dyrt på det tidspunkt..

Design af elektrisk stikkontakt

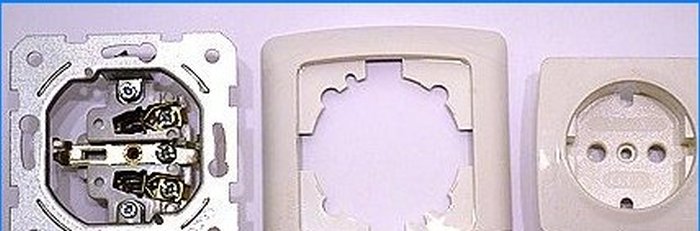

Grundlaget for en stikkontakt er et element udstyret med kontakter til tilslutning til elektriske ledninger, terminaler til strømforsyning af kontakterne i et stik. Metalstøtten, som er en firkantet plade med en udskæring til sokkelfoden, er udstyret med sideafstander, der fastgør soklen i et cylindrisk sokkelhul, der er udskåret for det i væggen.

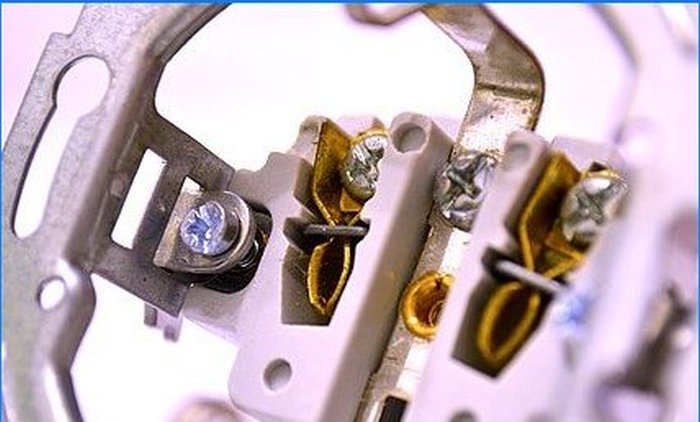

Fastgørelse af kontakter: skrue – de nakne ender af ledningerne fastgøres i kontakternes kontakt med skruer ved hjælp af en skruetrækker; gennem hurtigklemmeenheden – ledningen holdes ved klemmerne på fjedrene. Det skal bemærkes, at begge metoder til fastgørelse af ledningerne i stikkontakten er ret effektive..

Udvendigt er soklen dækket med et dekorativt isoleringsdæksel, der dækker installationsstikket ovenpå eller dækker stikket ovenfra og på siderne – til eksterne installationsstik. Jordforbundne stikkontakter er udstyret med en ekstra jordkontakt og klemmer, der kommer i kontakt med stikkets jordstifter, når de er tilsluttet.

Sokkelens base er lavet af keramik eller speciel plast, som indeholder forbedrende tilsætningsstoffer, der øger varmemodstanden og styrken, modstanden mod brand og ultraviolet stråling og reducerer statisk. Hvis kroppen og basen af ​​ledningselementerne tidligere var lavet af carbolit (phenolisk), er plast i dag ikke populær – efter et par år mister produkter fra det styrke og smuldrer.

I modsætning til stygge stik i sovjetstil, er moderne kabelforbindelsesprodukter ikke kun modstandsdygtige over for kortslutninger og mekanisk belastning af etuiet, men har også et attraktivt design, der ikke står i kontrast til rumets overordnede design..

Typer af stikkontakter der bruges i forskellige lande

Hvis du har indtryk af, at stikkontakter af en type er almindelige på Jorden, er det ikke sådan. Nogle af dem er populære i mange lande, men ikke over hele planeten. Forresten, spændingen i det elektriske husholdningsnetværk og frekvensen af ​​vekselstrøm i landene på det amerikanske kontinent adskiller sig fra den, der blev vedtaget i landene i Europa og Asien: spænding 100-127 V, frekvens 60 Hz – USA, Canada, Mexico, nogle sydamerikanske lande, Japan, Saudi-Arabien; alle andre lande i verden – spænding 220-240 V, frekvens 50 Hz. Undtagelser: Peru, Nord- og Sydkorea, Filippinerne – husholdningsspænding 220-240 V, frekvens 60 Hz; Taiwan og Madagaskar – spænding 100-127 V @ 50 Hz.

Så lad os se på de vigtigste typer stik:

Type A (NEMA 1-15), designet til 15 A / 125 V – til et stik med to flade, rektangulære stifter uden jordforbindelse. Siden 1962 er der indført et forbud mod deres installation i USA og Canada, men de findes stadig i gamle bygninger. Eksternt lignende stikkontakter bruges i Japan (lokal standard JIS C 8303, klasse II), men amerikansk-fremstillede elektriske apparater med lignende stik kan ikke drives fra sådanne stikkontakter. spændingen og frekvensen for strømmen i det elektriske husholdningsnet i Japan er under – 100 V og 50 eller 60 Hz, afhængigt af præfekturen;

Type B (NEMA 5-15), designet til 15 A / 125 V. Hullerne i sådanne stikkontakter er U-formede – til to flade stifter placeret parallelt og til en semi-oval jordkontakt placeret over dem. Eksternt lignende: japansk JIS C 8303, klasse I (15 A / 100 V) og amerikansk NEMA 5-20 (20 A / 125 V);

Type C (CEE 7/16), designet til 16 A / 250 V. På CIS’s område er type C bedre kendt som en euro-stik. Designet til et stik med to runde, 4 mm kontakter, strømstyrke op til 2,5 A og netspænding op til 250 V. Eksternt lignende: tysk-fransk CEE 7/17 (16 A / 250 V) med en huldiameter på 4,8 mm , den mest almindelige i Sydkorea såvel som den russiske GOST 7396.1-89 C 1 (6 eller 16 A / 250 V) med 4,5 mm huller;

Type D (BS 546), klassificeret til 5 eller 15 A / 250 V – til et treprops stik med en diameter fra 5,08 mm til 7,06 mm og en jordingsbolt fra 7,06 til 8,71 mm. Denne type stik er designet til de tidligere kolonier i Storbritannien – Indien (lokal standard IA16A3) og Sydafrika (lokal standard SABS 164);

Type E (CEE 7/5), designet til 5 eller 15 A / 250 V, udviklet i Frankrig. En elektrisk stikkontakt af denne type har to huller til kontakter med en diameter på 4,8 mm – jordstiften stikker ud af udløbets krop som en torn;

Type F (CEE 7/4), designet til 16 A / 250 V – en moderne ændring af det tyske Schuko-stik, udstyret med jordforbindelseskontakter. Stikket er udstyret med to riller, der er på linje med kontakthullerne, jordforbindelserne er vinkelret på kontakthullerne;

Type E / F (CEE 7/7), nominel til 16 A / 250 V. Denne type er et universalstik, der er velegnet til både E-stikudtag (med en fremspringende jordstift) og F-typeudtag (med to jordforbindelsesstik);

Type G (BS 1363), klassificeret til 13 A / 230-240 V, designet i England. Stikket har tre rektangulære huller til kontakter – to af dem er placeret parallelt, jordforbindelseskontakten er lodret. Stikket har en sikring på 13 ampere. Dette stik er populært i England og Asien;

Type H (S.32), designet til 16 A / 250 V, kun brugt i Israel. Siden 1989 er de tre flade Y-formede kontakter erstattet af afrundede kontakter med en diameter på 4,5 mm. Lignende stikkontakter bruges i Thailand (TIS 166-2549), men deres kontakter er mindre i diameter – 4 mm;

Type I (AS / NZS 3112), klassificeret til 10 A / 240 V. To flade kontakter er placeret i forhold til hinanden i en V-form, den jordflade kontakt er over dem. Bruges i Australien og nærliggende øer såvel som i Argentina (IRAM 2073). En lignende type stik anvendes i Kina (CPCS-CCC) – dens kontakter er bredere med 1 mm og er placeret overfor den australske type;

Type J (SEV 1011), designet til 10 A / 250 V, udviklet og brugt i Schweiz. Tre 4 mm stifter – to på samme linje, en lige over og mellem dem. Stik af denne type er diamantformet, så stikkene er udstyret med en diamantformet stikkontakt;

Type K (107-2-D1), klassificeret til 13 A / 250 V. To 4,8 mm kontakthuller, jordforbundshullet nedenunder er afkortet med 1/3;

Type L (CEI 23-16 / VII), klassificeret til 10 eller 16 A / 250 V. Alle tre stifter, inklusive jord, er placeret på samme linje. Diameteren af ​​kontakterne på stikket i 10 A er 4 mm, for 16 A – 5 mm.

Type M (BS 546), designet til 15 A / 250 V, udbredt i Sydafrika. Udad ligner type D, men dens kontakter med større diameter – 7,5 mm.

En sådan mangfoldighed af ledningsføringsprodukter skaber hovedsageligt problemer for turister – det vil være umuligt at bruge husholdningsapparater, der er taget med dem, for eksempel en elektrisk barbermaskine med et stik, der ikke opfylder lokale standarder for stikkontakter. Og hvis brugen af ​​en adapteradapter hjælper med at løse problemet med uoverensstemmelsen mellem stikket, er en lavere eller højere spænding i husholdningenes strømforsyning i et givet land en alvorlig hindring. Derfor forsøger store hotelkæder kun at bruge Euro-stik – som de mest almindelige på vores planet..

Valg af stikkontakt

Først og fremmest, hvad er stikkene til husholdningsapparaterne i dit hjem? Hvis den sovjetiske model, så passer euro-fatningerne ikke dem – de er designet til kontaktstifter med en større diameter – 4,8 mm, mens de sovjetiske har en diameter på 4 mm. Selvom det ikke er svært at bytte et stik i sovjetisk stil til et Type-C-stik.

Det andet og ikke mindre vigtige punkt er, hvad forbrugsstrømmen fra dette husholdningsapparat? For de fleste husholdningsapparater er en stikkontakt beregnet til en strøm på 10 ampere tilstrækkelig – den maksimalt tilladte strømstyrke for hver model af stikkontakt er angivet på ryggen og i paset. Undtagelser: et kraftigt klimaanlæg med en strømstyrke på 14 A; mikrobølgeovn, hvis strøm er 12 A; elektrisk varmeapparat, der udvikler en strøm på 11 A; en elektrisk komfur, hvor der kræves en særlig stikkontakt, fordi strømmen, der er udviklet af dette elektriske apparat, når 46 A – for disse husholdningsapparater skal stikkene vælges separat.

I tilfælde af kraftfulde elektriske apparater er der endnu et punkt – vil ledningerne modstå belastningen fra dem? Standard husholdningsforbindelse vurderes til en maksimal strøm på 10 A, dvs. med en større belastning vil den simpelthen brænde ud. Belastningen på ledningerne beregnes i alt efter kapaciteten på alle samtidigt tilsluttede elektriske apparater. Hvis den samlede strøm overstiger 10 A, kræves en fuldstændig / delvis udskiftning af de elektriske ledninger, kun stikkene vil ikke løse dette problem.

Du kan beregne strømstyrken for ethvert elektrisk apparat på følgende måde: del strømmen (W), der er angivet i dets pas, med spændingen i husholdningens elektriske netværk, svarende til 220 V i CIS.

Med eller uden jordforbindelse? En jordet stikkontakt er naturligvis meget bedre end en almindelig stikkontakt – der er mindre chance for at få et elektrisk stød. Men i de fleste boligbygninger på Russlands og SNG’s område foretages ledningerne uden en jordsløjfe, dvs. den krævede jordledning er simpelthen ikke tilgængelig. Og hvis den ikke er der – hvad er poenget i et jordforbundet stikkontakt?

Kontakter med skruer eller hurtigkobling? Efter min mening er der ikke meget forskel her – bortset fra at det er lettere at installere ledningsenderne i hurtig-frigørelseskontakterne. Forresten, hvis de elektriske ledninger i huset er lavet med en fleksibel, strandet kobbertråd, er det bedre at vælge stik med skrueterminaler – det vil ikke være let at indsætte en fleksibel ledning i hurtigspændende kontakter, fordi det glider ud.

Stikkontakter og afbrydere med lysdioder er gode i mørke – de er lettere at få øje på i skumringen, hvilket er ret praktisk. Men de er kun egnede til korridorer – det er ikke værd at installere sådant ledningsudstyr i stuerne, fordi lyspunkter på dem vil tiltrække øjet som en magnet og forstyrre hvile.

I børnerum vil det være korrekt at installere stikkontakter med automatisk overlapning af kontakthuller – i mangel af et stik, der er isat i dem, lukkes hullerne med et plastgardin, der kun bevæger sig, når begge kontakter i stikket er indsat. Med andre ord, barnets forsøg på at sætte noget inden i en sådan afsætningsmulighed vil ikke være en succes, hvilket er godt.

Der er modeller af stikkontakter, hvorfra det er let at fjerne stikket – med et tryk på en knap, hvilket er praktisk til husholdningsapparater, der periodisk bruges, f.eks. En mikrobølgeovn eller madprocessor. Oftest installeres sådanne stikkontakter i køkkenet..

Graden af ​​beskyttelse mod fugt er vigtig for værelser med høj luftfugtighed, og når de installeres uden for huset – i disse tilfælde er stikkontakter med en IP på mindst 44 påkrævet. Under normale husholdningsforhold er IP 22-forretninger tilstrækkelige..

Farven og designet på stikkontakten er tilpasset det overordnede design af det rum, hvor det skal installeres. Standardfarver er hvide og “elfenben” (hvid med en creme nuance), i række af store producenter er farveudvalget meget bredere, det inkluderer både pastel og lyse nuancer, for eksempel safir. Formen på sagen behøver ikke at være den sædvanlige runde eller firkantede – udforske produkterne fra kendte mærker, de har meget at vælge imellem.

Opmærksomhed: uanset hvilken type afsætningsmulighed der er valgt, skal det certificeres, som det fremgår af en papirkopi af certifikatet – ubegrundede påstande fra sælgere om, at der er et certifikat, påtager sig ikke troen!

Selvinstallation af stikkontakter

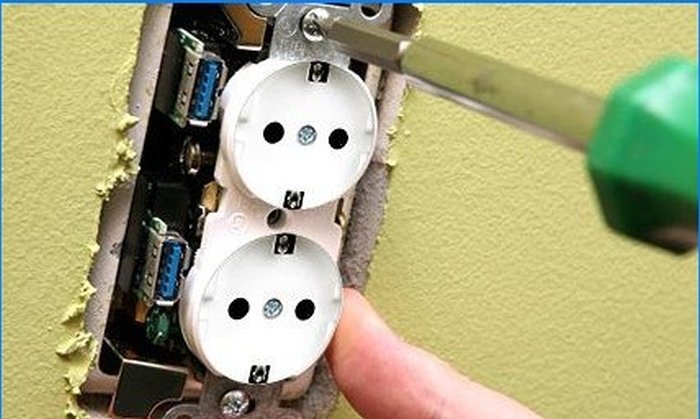

Jeg starter med proceduren for installation af en intern eller skjult stikkontakt. Vi slukker for strømforsyningen til lejligheden ved at dreje håndtaget på pakkekontakten i tavlen – en obligatorisk handling, der udføres inden starten af ​​det elektriske arbejde!

Det er nødvendigt at fjerne det ydre dæksel ved at skrue skruen, der fastgør det til den keramiske eller plastiske base, og sæt dækslet til side ved at skrue ind i det. Når du har sørget for, at elet virkelig er slukket, skal du fjerne dækslet fra det demonterede stik. Løsn afstandsskruerne, og fjern det gamle stikkontakt delvist fra stikkontakten, så det hænger fra ledningerne. Frakobl derefter ledningerne fra kontakterne, husk rækkefølgen af ​​deres forbindelse (hvis du ikke er sikker – tag et foto!).

Hvis den nye stikkontakt har skruekontakter, skal du løsne dem med nogle få omdrejninger af skruetrækkeren, og derefter indsætte de nakne ender af ledningen i de tilsvarende klemmer. Efter spænding af kontaktskruerne eller isætning af ledningerne i hurtig-frigørelseskontakterne, skal du bringe bunden af ​​soklen ind i det hul, der er beregnet til det i væggen, juster positionen – sørg for, at metalstøtten ikke stikker ud over hullets kanter, ellers holder sokkeldækslet ikke tæt til vægplanet.

Spænd afstandsskruerne skiftevis: højre halvdel, derefter venstre halvdel, efter hver til grænsen, skal du sikre dig, at sokkelens bund er sikkert fastgjort i hullet i væggen. Dernæst installeres et plastikdæksel, skrues fast med en skrue – soklen er installeret. For at være sikker på, at det er ordentligt installeret, skal du rystes let med fingrene. Kontroller, om der er strøm i stikkontakten – for dette skal du tænde for strømforsyningen og indsætte en speciel testskruetrækker eller et stik fra en bordlampe i en ny stikkontakt. Hvis der ikke er strøm, skal du slukke for den generelle strømforsyning, fjerne dækslet fra stikkontakten, løsne sidestykker og kontrollere, om ledningerne er korrekt tilsluttet kontakterne på kontakterne, og om de overhovedet er tilsluttet.

Eventuelle installationsproblemer: de eksisterende fremspring i stikkontakten er slidte og pålidelig montering af stikkontakten svigter; oprindeligt var der ingen fremspring.

I det første tilfælde hjælper et fakturareparationssæt – det består af to halvringe lavet af hård plast, forbundet til hinanden. Diameteren af ​​ringen dannet af dem falder sammen med diameteren af ​​standardhullet til soklen (sovjetisk standard – 80 mm). Teoretisk set skal plastringene indsættes i hullet til udløbet i samlet tilstand, men det passer muligvis ikke – samlingerne af halvringene mellem sig stikker ofte ud over den krævede diameter. Klip fastgørelseselementerne med en kniv på begge halvringe, placér dem derefter i sokkelhullet under afstandsstykkerne på udløbet, og hold dem med fingrene på den ene hånd, sno bunden af ​​stikkontakten og spænd skruerne på afstandsstykkerne..

I fravær af monteringsfremspring indsættes en cylindrisk plastkasse i sokkelhullet, på hvilke væggene er monteringsfremspring til fastgørelse af soklen. Der er et hul i bunden af ​​boksen, der tillader ledningsudtag – prøv boksen i sokkelhullet, sørg for, at dens kanter ikke stikker ud uden for hullet. Tilslut derefter stikkontakten som beskrevet ovenfor..

Et udendørs stikkontakt eller, som de siger, et luftudtag installeres stort set på enhver overflade – hvis det er placeret uden for bygningen, så kun på et lodret plan. Skru skruen, der holder det ydre dæksel, og tag den ud til siden. De nakne ender af ledningerne indsættes i kontakterne på basen på den udvendige sokkel og fastgøres. I bunden af ​​den udvendige sokkel er der huller til fastgørelse – hvis monteringsoverfladen er træ, indsættes selvskærende skruer til træ der, hvis beton eller mursten – selvskærende skruer til beton. Selvskærende skruer er strammet, et eksternt dæksel er fastgjort til stikkontakten på toppen. Dette afslutter installationen. Et vigtigt punkt: til udendørs stikkontakter, der er installeret uden for bygningen, er det bedre at bruge dobbeltflettet ledninger, og det ydre (øverste) lag skal være tykt nok.
