Gør-det-selv økonomisk ovn til træning

Indholdet af artiklen

• Driftsprincippet for olieovnen
• Beskrivelse af konstruktion
• Hvorfor boost er nødvendigt
• Olieovn med varmeveksler
• Regler for skorsten
• Tænding og betjening af ovnen

Når du har brug for en overkommelig og økonomisk måde at opvarme på, tænker mange på at lave en komfur, der kører på spildolie. I denne artikel finder du en beskrivelse af det typiske design samt måder til at øge enhedens effektivitet og gøre ovnen mere autonom..

Driftsprincippet for olieovnen

Oprindeligt var forbrænding af brugt olie kun et af de disponible midler til bortskaffelse. Håndværkere kunne ikke passere et sådant energikrævende brændstof og skabte ovne, hvor olie forbrænder med minimal dannelse af sod og sod.

1 – spildolie; 2 – nederste beholder til olie; 3 – spjæld til regulering af luftforsyning; 4 – rør med lufthuller; 5 – forbrændingskammer; 6 – topcontainer; 7 – partition; 8 – skorsten

Enhver olie eller fyringsolie kan bruges som brændstof såvel som nogle pastaagtige smøremidler. Flygtige væsker såsom petroleum, benzin eller opløsningsmidler kan ikke bruges i ovnen, men små mængder af dem kan bruges til antændelse.

Beskrivelse af konstruktion

Strukturelt består olieovnen af ​​to forbrændingskamre forbundet med et ret bredt perforeret rør. Da de fleste komfurer er fremstillet af skrotmaterialer og skrotmetal, giver det ingen mening at overholde de strenge dimensioner, er forholdene mellem de enkelte strukturelle elementer meget vigtigere.

Ovnens nederste kammer er en tank med vilkårlig form, der, når den er fyldt til 2/3, kan rumme 5-7 liter brændstof. Ovnkraft og forbrændingshastighed er direkte proportional med det nederste kammer. Hyppigheden af ​​at tilføje olie til ovnen afhænger af dens kapacitet, så det nederste kammer er ofte lavet meget omfangsrigt, op til 20-30 liter. Denne nedadgående forskydning af tyngdepunktet sikrer også stabiliteten af ​​strukturen..

3 eller 4 ben med bolte i enderne svejses til bunden af ​​kammeret, så det er muligt at justere installationsniveauet. Olieforsyningsrøret skærer også ned i bunden, der bøjer sig i en sifon for en vandforsegling. Det giver mening at føre enden af ​​røret ind i en tilstødende beholder i omtrent samme størrelse, der fungerer som en brændstoftank. Bunden af ​​tanken skal være 2-3 cm under bunden af ​​ovnen for at lade olien tømme helt.

I den øverste væg i det nederste kammer skal et hul med en bevægelig klap skæres for at justere den indkommende luft og i overensstemmelse hermed olietemperatur. Desuden skæres et rør med en diameter på mindst 100 mm og en længde på 35-70 cm i den øverste væg. Huller med en diameter på 12–16 mm er lavet på dens overflade i 6 eller 8 rækker i en afstand af 7-10 cm fra hinanden.

Det øverste ovnkammer duplikerer normalt den nederste størrelse og form, men det kan være meget større. Jo højere det indre volumen er, desto mere komplet forbrænding kan opnås, men i et for rummeligt kammer vil temperaturen være utilstrækkelig.

Det skal huskes, at fremstillingen af ​​ovnen og dens yderligere forfining er af rent eksperimentel karakter, at det samme produkt afhængigt af placeringsbetingelserne kan fungere med forskellig effektivitet. Med tiden fra en simpel komfur til opvarmning af en garage eller værksted kan en sådan komfur blive til en fuldgyldig opvarmningsenhed for hele huset, der er i stand til at fungere i automatisk tilstand. Til dette er ovnen udstyret med en dryppolieforsyning, en vandvarmeveksler eller tvungen tryk..

Hvorfor boost er nødvendigt

For at forbedre ovnens effektivitet bruges to typer luftventilatorer: tryksætning og udvendig blæsning. Den sidstnævnte mulighed er passende, hvis et rum, der er imponerende med hensyn til areal, opvarmes af en ovn, og det ikke er nødvendigt at stole på naturlig luftkonvektion. I dette tilfælde hjælper en konventionel ventilator sagen med at afgive varme mere effektivt, luftstrømmen ledes til stedet med størst varme.

Intern blæsning er designet til at berige det øverste kammer med ilt, hvilket bidrager til en dybere opløsning af brændstofpartikler såvel som dets længere forbrænding. Med brug af tvungen luftstrøm vises den såkaldte “blå flamme”, hvilket indikerer en røgfri forbrændingsproces.

Luftudladning udføres af en konventionel kanalventilator med en kapacitet på 250 m³ i time. Normalt placeres det på gulvet ved siden af ​​ovnen og forbindes til det øverste kammer med en stiv luftkanal med en diameter på 100 eller 110 mm. For at forbinde luftekanalen skæres et stykke rør med den krævede diameter ind i det øverste kammer, hvori der indsættes en spjæld for at regulere luftstrømmen. For at undgå modtræk anbefales det at installere en følsom tilbageslagsventil umiddelbart efter blæseren..

Olieovn med varmeveksler

Ofte bruges en olieovn som kedel til vandopvarmning. Dette er muligt efter installation af en varmeveksler i det øverste forbrændingskammer. For god varmeoverførsel har du brug for en beholder i imponerende størrelse – ca. 30-50 liter. En varmeveksler er monteret inde i kammeret, det kan være en spole eller et system af rør fremstillet af stål eller en intern tank.

På grund af det faktum, at passagen af ​​forbrændingsprodukter nær varmeveksleren er vanskelig, danner sot og sod meget hurtigere, kan der også opstå kondens under tændingsprocessen. For at lette rengøringen skal varmeveksleren have mindst en flangeforbindelse forseglet med en asbestkabel.

Kølevæskets rolle i systemet tildeles normalt frostvæske eller specielle væsker. Kølevæsken skal konstant bevæge sig, derfor er en cirkulationspumpe indbygget i varmekredsen.

Regler for skorsten

For en olieovn er det meget vigtigt at have et stabilt og kraftigt træk, derfor skal skorstenshøjden være mindst 4 meter. Normalt bruges et stålrør med en diameter på 100 mm eller mere til skorstenenheden.

Ikke mere end to omdrejninger af skorstenen er tilladt, men kun med det rigtige arrangement af forbindelser i hjørnerne og kun fra en lodret retning til en vandret. Drejene skal foretages gennem tees, der er installeret på lodrette segmenter. En af teets grene skal pege lige ned og have et aftageligt metalprop for at samle den resulterende kondens.

Skorstenens sidste lodrette segment kan være lavet af et asbestcement-rør, men en murstenbeskyttelsesbrønd kræves til en højde på 2-2,5 meter.

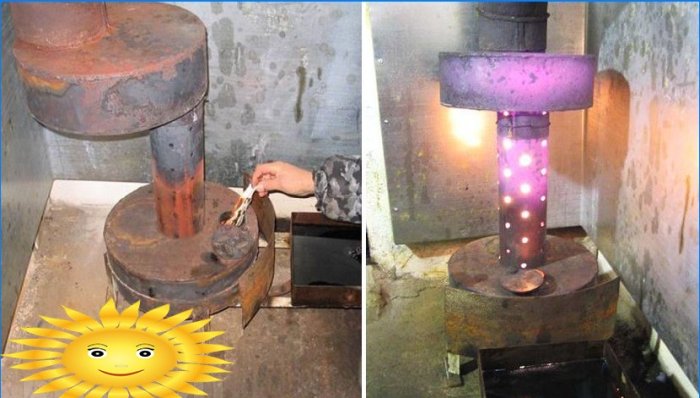

Tænding og betjening af ovnen

Til belysning kan du bruge papir eller klude eller let antændelige væsker. I det første tilfælde skal olie tilsættes i små portioner til forbrændingscentret. I det andet skal du tilføje en lille mængde (50-70 gram) opløsningsmiddel eller benzin til det første kammer, der er 2/3 fyldt med olie, og antænde det med en lighter med en lang fakkel så hurtigt som muligt uden at vente på dannelse af eksplosive dampe.

Under drift er olieovnen fuldstændigt brandsikker, dens konstruktion tillader ikke dannelse af en åben flamme. Imidlertid er der en fare for, at olie smides ud af kammeret ved overløb eller vandindtrængning..

Cirka en gang om måneden skal du rense ovnen: fjern kulstofaflejringer i en beholder med olie, efter at du har banket ovnen med en hammer. I det øverste kammer, især i nærvær af en varmeveksler, akkumuleres sod hurtigere og er dårligt afskåret, skal den børstes med en metalbørste. For let vedligeholdelse og rengøring anbefales det at gøre kamerahuset opdelt Brug f.eks. Dobbeltflangedæksler Ovnens tilslutning til skorstenen og ventilatoren skal også kunne fjernes..
