DIY kabinetbelysning: fotoinstruktioner

DIY kabinetbelysning er et nemt og overskueligt projekt, der giver professionel belysning uden dyre koste. Dette online guide indeholder trin-for-trin fotoinstruktioner, som du kan følge for at få flot belysning i dit skab eller skænk. Vores løsning er unik, da du ikke behøver nogen avanceret viden for at installere den. Start dit projekt i dag og nyd det professionelle finish!

Indholdet af artiklen



Denne artikel beskriver trin for trin processen med at installere og tilslutte halogenbelysning til en garderobe samt anbefalinger til valg af tværsnit og den tilladte længde på ledningen til tilslutning af 12-volt-lamper ved brug af en elektronisk strømforsyning.

For at tænke på halogenbelysning af møbler bruges ofte en spænding på 12 volt, der er sikker for en person, da det praktisk talt ikke føles at berøre en sådan bar tråd. På trods af belysningsenhedernes lave effekt (i vores tilfælde er lampernes samlede effekt 60 W), er strømmen i sådanne kredsløb meget højere end i 220 volt med lignende effekt. Lad os beregne strømmen i strømforsyningens primære kredsløb (220 V). I vores tilfælde er strømmen 60 W / 220 V = 0,27 A. Strømmen i det sekundære kredsløb (12 V) er 60 W / 12 V = 5 A.

Som du kan se, er strømmen i det sekundære kredsløb 18,5 gange højere end i det primære. Derfor er det nødvendigt nøje at overveje valget af kabeltværsnittet til denne type belysning. Ved valg af sektion er det også vigtigt, hvilken transformer der bruges til at sænke spændingen: elektronisk eller induktion. I vores tilfælde bruges en elektronisk strømforsyning. For en sådan enhed bør den tilladte længde på ledninger i det sekundære kredsløb (12 V) ikke overstige to meter.

For at vælge trådens tværsnit til det sekundære kredsløb skal du bruge instruktionerne i dokumentationen til transformeren eller følge værdierne, der er angivet i denne tabel.

Tabel til valg af tværsnit af et kobberkabel op til 2 meter langt, afhængigt af den samlede belastning:

Total belastning (P), W 60 105 150 200 250 300 400
Tråd tværsnitsareal (er), mm2 0,75 1.5 2.5 3,0 3.8 4.5 5.8

Forberedelse til arbejde

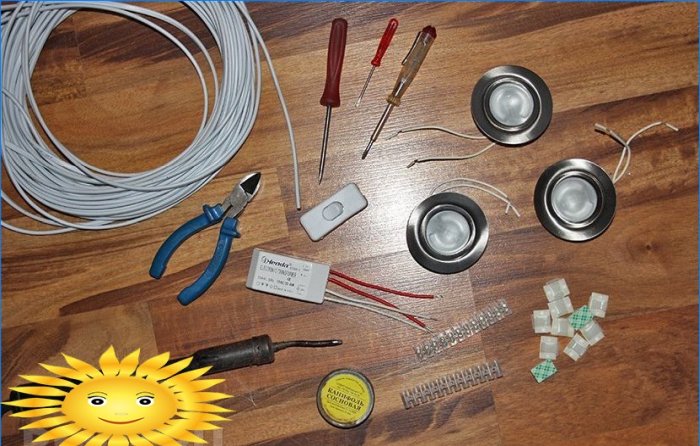

For at installere belysningen i garderoben har vi brug for følgende materialer:

  • to-kerne kobbertråd, s = 0,75 mm2 (vi vælger sektionen i henhold til tabellen) – 5 m;
  • halogenlamper (P = 20 W) – 3 stk .;
  • elektronisk transformator med vekselstrøm 12 volt (P = 20-60 W) – 1 stk .;
  • switch – 1 stk .;
  • klemmeblokke (I = 3 A, s = 4 mm2) – 9 stk .;
  • selvklæbende kabelklemmer – 10 stk.

For at afslutte arbejdet har du brug for følgende sæt værktøjer:

  • fladskruetrækker;
  • indikator skruetrækker;
  • sideskærere;
  • loddekolbe;
  • Dobbelt-sidet bånd;
  • lodningssæt (kolofonium, lodning);
  • stige.

Workshop om installation af halogenlys på en garderobe

Kom godt i gang

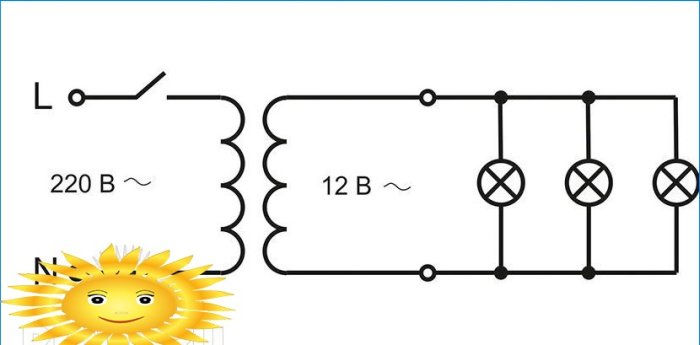

Tilslutningsdiagram for halogenlamper:

Workshop om installation af halogenlys på en garderobe

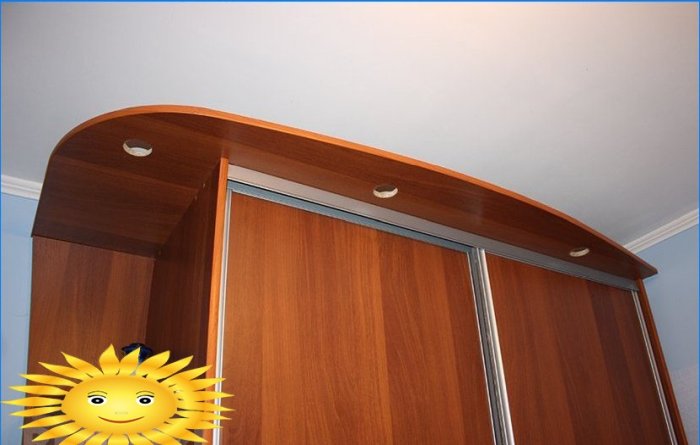

Ved bestilling af glidende garderobe blev sæderne til halogenlamper forberedt på forhånd.

Workshop om installation af halogenlys på en garderobe

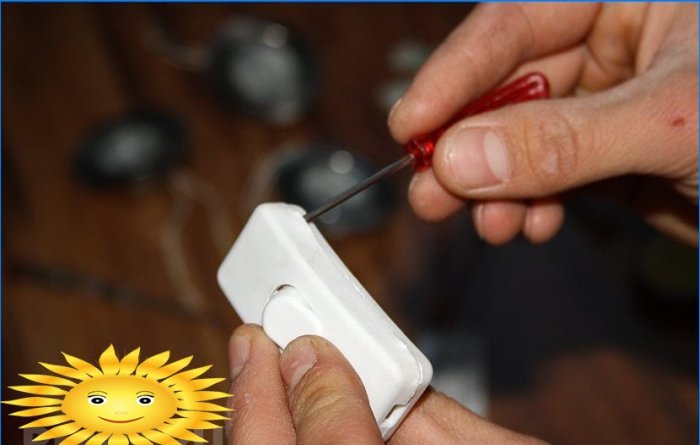

Tilslut ledningen til kontakten. For at gøre dette skal du åbne sin sag. Det gør vi ved omhyggeligt at lirke det rundt om omkredsen med en skruetrækker.

Workshop om installation af halogenlys på en garderobe

Fjern sidestykker med det udvendige lag isolering fra kablet, strip trådkernerne og drej dem.

Workshop om installation af halogenlys på en garderobe

Tinkering af trådkerner og påføring af lodning på dem.

Workshop om installation af halogenlys på en garderobe

Oprindeligt blev kontakten forsynet med et ledningsafsnit og et stik til en stikkontakt. Da den originale ledning ikke havde en passende længde, blev det besluttet at fjerne det og lodde den nye ledning til de eksisterende terminaler. Dette undgik yderligere forbindelser.

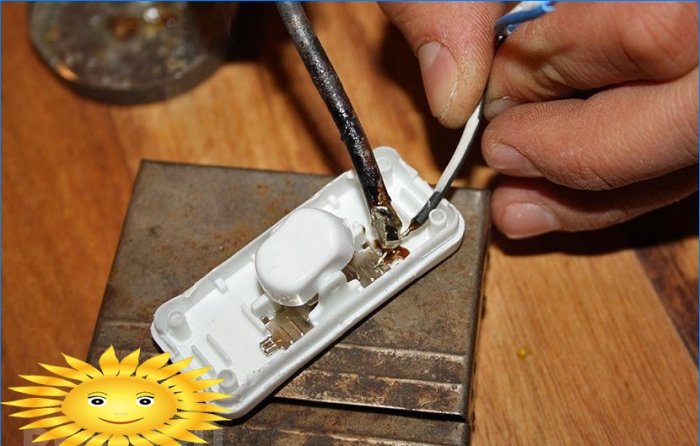

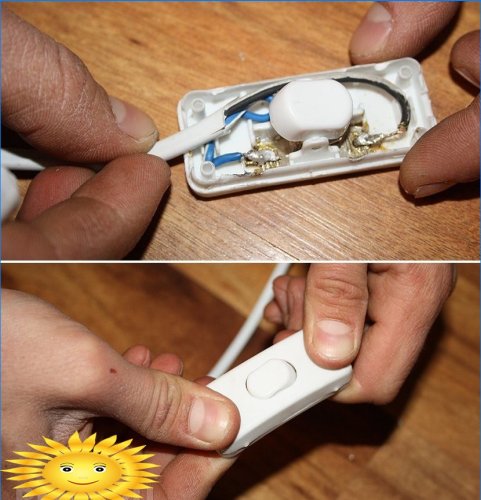

Vi renser switchterminalerne. Vi narrer dem og lodder trådtrådene. Det er vigtigt, at kolofonium ikke kommer i kontakt med kontakten. Hvis dette sker, kan det fjernes ved at gnide kontakten med alkohol..

Workshop om installation af halogenlys på en garderobe

Vi lægger omhyggeligt ledningerne inde i omskifterlegemet og monterer det.

Workshop om installation af halogenlys på en garderobe

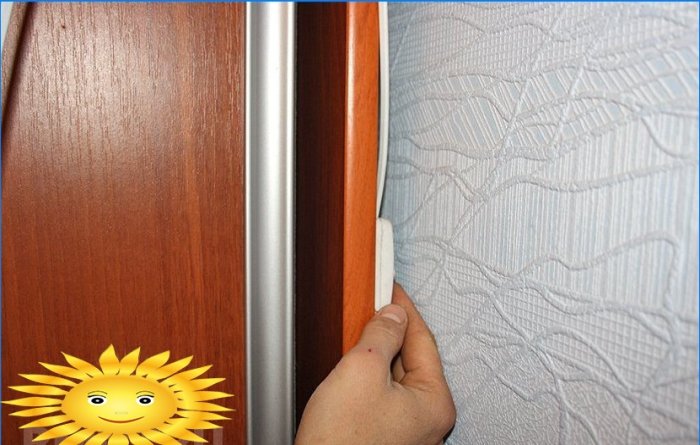

Nu er det vigtigt at beslutte, hvor kontakten skal installeres. Da det ikke repræsenterer en stor æstetisk værdi, ville det være logisk at installere det på et iøjnefaldende sted. I vores tilfælde blev afstanden mellem højre side af skabet og væggen valgt. Vi placerer kontakten på skabets væg på dobbeltsidet bånd.

Workshop om installation af halogenlys på en garderobe

For at skjule ledningen bag skabsvæggen skal du fastgøre den til selvklæbende konsoller. For at gøre dette skal du fjerne det beskyttende lag fra konsolens klæbeoverflade og lim det på skabsvæggen. Derefter fikserer vi ledningen. Vi installerer hæfteklammer med et interval på 0,5 meter.

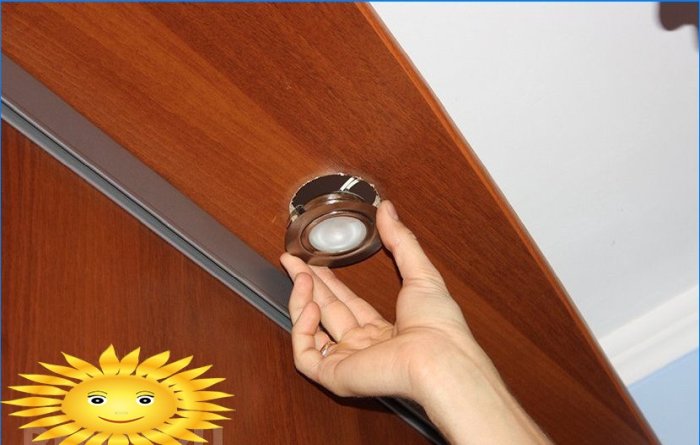

Vi installerer halogenlamper i hullerne i oversiden af ​​skabet.

Workshop om installation af halogenlys på en garderobe

Da afstanden mellem loftet og oversiden af ​​skabet er temmelig lille, er det ekstremt ubelejligt at udføre arbejde der. Derfor samler vi dele på et praktisk sted for os. Og så overfører vi alt, der er samlet til skabet.

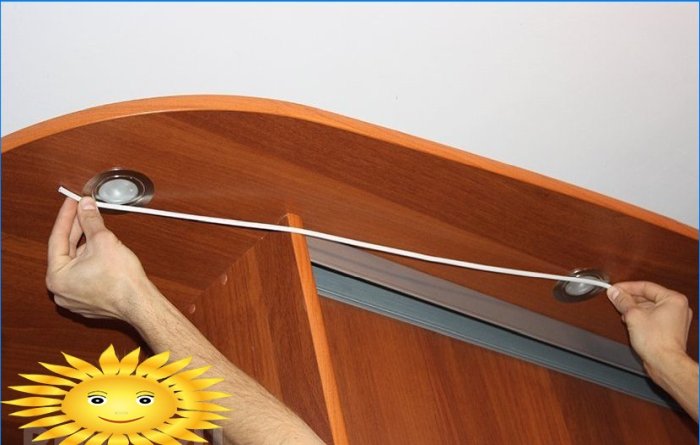

Vi måler et stykke tråd fra lampen til lampen og skærer det af. Der skal være to ledninger i alt: fra venstre til midten (ledning nr. 1) og fra midten til højre (ledning nr. 2).

Workshop om installation af halogenlys på en garderobe

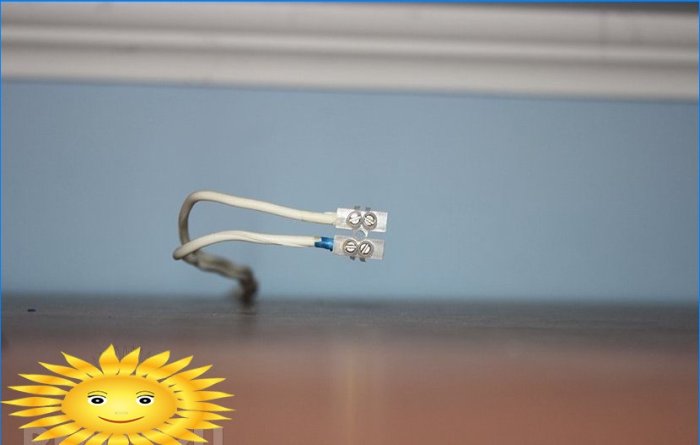

Vi renser enderne på ledning nummer 1 og fastgør terminalblokken på dem. Dette vil være punktet for fastgørelse af den øverste armatur..

Workshop om installation af halogenlys på en garderobe

Vi vrider to ledninger (nr. 1 og nr. 2) sammen og forbinder dem med en terminalblok. Dette vil være terminalblokken til tilslutning af den centrale lampe.

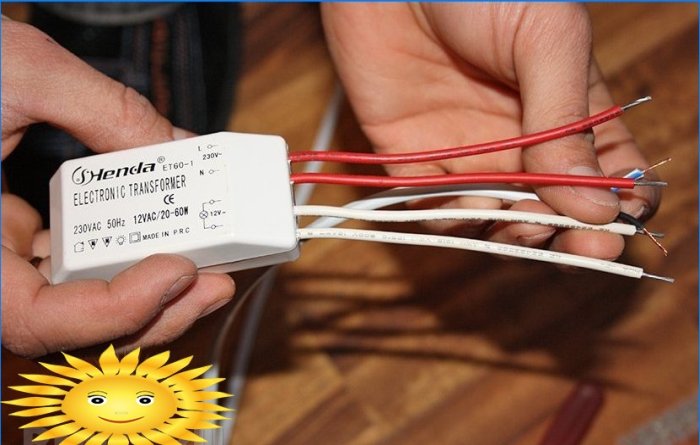

Enderne af ledning nr. 2 er forbundet til 12-volt-udgangene til den elektroniske transformer ved hjælp af en terminalblok. Hvilken ledning der går hvor betyder ikke noget. Dette vil være terminalblokken til tilslutning af den rigtige lampe.

Workshop om installation af halogenlys på en garderobe

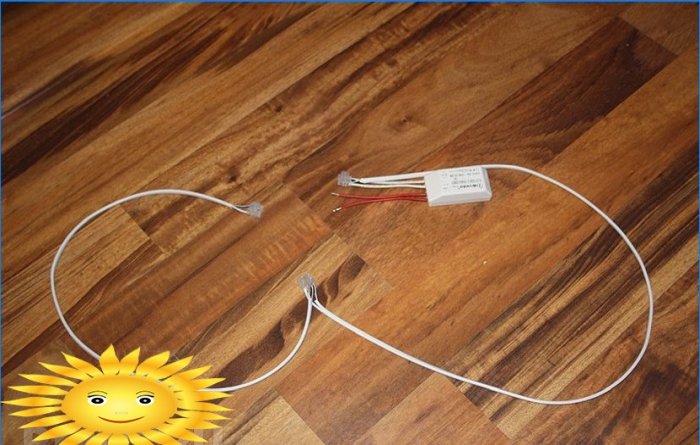

Som et resultat får vi en ledning med terminaler forbundet parallelt..

Workshop om installation af halogenlys på en garderobe

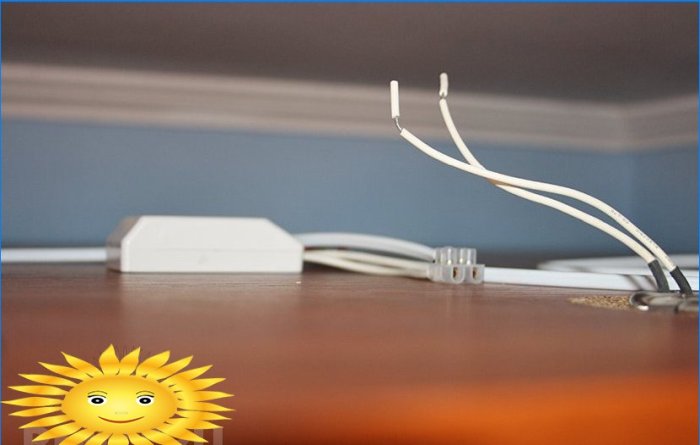

Vi fastgør terminalblokken på 220 V ledningen, der er lagt i væggen til tilslutning af skabets belysning. For at gøre dette, skal du sørge for at fjerne strømmen fra ledningen!

Workshop om installation af halogenlys på en garderobe

Vi leverer strøm til ledningen. Ved hjælp af en indikatorskruetrækker bestemmer vi fasen på indgangstråden. Når vi har slukket for strømforsyningen, foretager vi de endelige forbindelser. Fasen går gennem omskifteren til den elektroniske transformator til den ledning, der er mærket L. Den neutrale ledning fra transformatoren (N) er forbundet via terminalblokken til den neutrale ledning på den eksisterende 220 V. ledning. Installationen udføres i henhold til det tidligere angivne diagram. Når vi har tilsluttet alle ledninger, fastgør vi dem på skabets låg ved hjælp af konsoller. Strømforsyningen kan tilsluttes dobbeltsidet bånd.

Workshop om installation af halogenlys på en garderobe

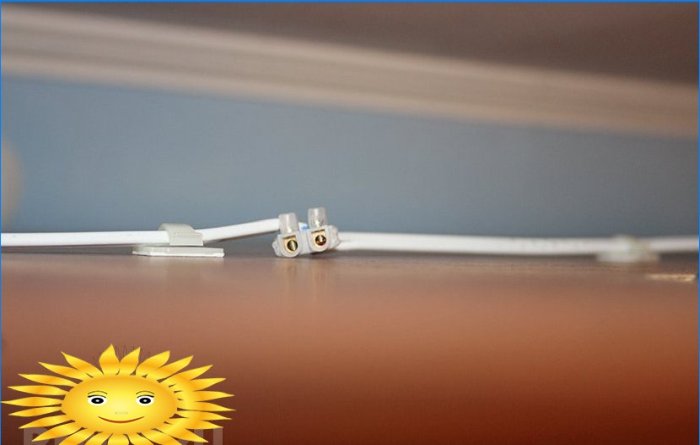

Vi placerer klemmerne, så du kan forbinde ledninger fra halogenlamper til dem.

Workshop om installation af halogenlys på en garderobe

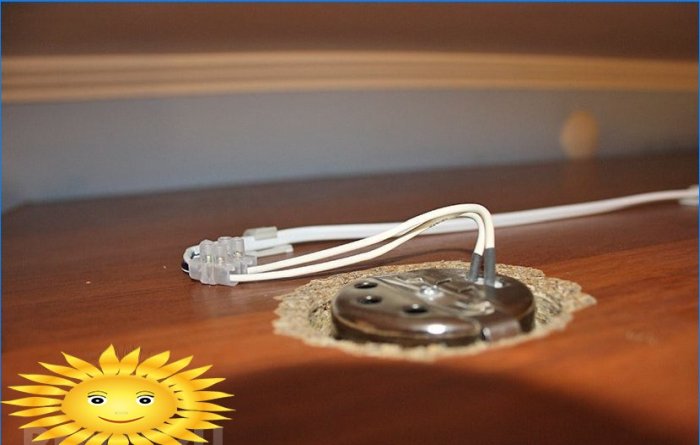

Vi forbinder lamperne til terminalerne. Hvilken ledning til hvilken terminal betyder ikke noget.

Workshop om installation af halogenlys på en garderobe

Vi tjekker det afsluttede arbejde. Vi serverer mad. Vi tænder for lamperne ved hjælp af kontakten.

Workshop om installation af halogenlys på en garderobe

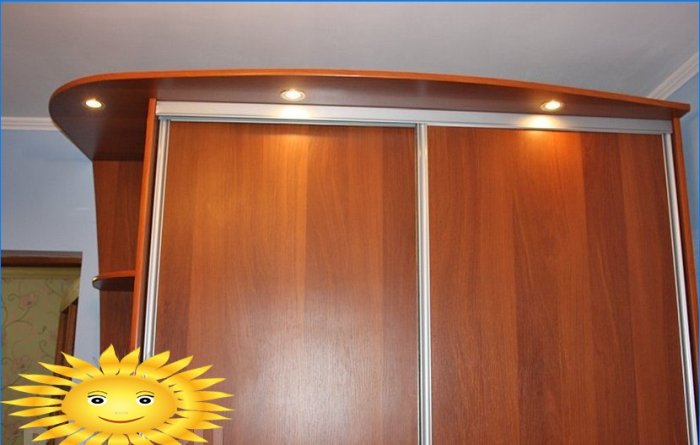

Resultat af arbejde

Belysningen fungerer korrekt. Trådene er skjult bag oversiden af ​​skabet, kontakten er ikke synlig, men det er praktisk at bruge det. Ved langvarig drift overophedes ikke ledningen, da den er korrekt valgt i tværsnit. Takket være det kompakte arrangement af ledningerne på oversiden af ​​skabet, vil det være let at rydde op der. Da kablet er fastgjort med hæfteklammer, er der ingen risiko for at bryde elektriske forbindelser under rengøring..
