Sådan vælges en rørbender

Indholdet af artiklen



Denne oversigt undersøger de forskellige modeller af rørbøjere. Deres struktur og hovedkarakteristika er beskrevet, forskelle i princippet om metalbearbejdning og der findes også sammenlignende tabeller for de mest populære modeller, som vil hjælpe dig med at beslutte valget af en rørbender.

En rørbøjning eller en rullende maskine bruges til at give rør, profiler, vinkler og stålstænger en given bøjningsradius uden at bryde rørets indre del eller knække. Rørbøjere kan bruges til at forme ikke kun stålkonstruktioner, de bruges ofte ved behandling af hule dele af forskellige former lavet af kobber, aluminium og PVC.

I henhold til driftsprincippet kan alle rørbøjere, der findes på markedet, betinget opdeles i to store grupper:

  1. Tre-rulle, så du kan ændre bøjningsradius for hele emnet.
  2. Hjørne, bøjningsrør i et lille område begrænset af maskinens størrelse.

Til gengæld kan hver af disse typer rørbøjninger, under hensyntagen til princippet om overførsel af den kraft, der forårsager deformation, opdeles i følgende store undergrupper:

  1. Med manuelt drev.
  2. Hydraulisk drevet.
  3. Elektrisk drevet.
  4. Hydraulisk drevet, pumpet af en oliestation med en elektrisk pumpe.

Vinkelrørbøderindretning

Denne type rørbøjler er en af ​​de mest almindelige på grund af enkelheden i dens design. Har evnen til at ændre bøjningsvinklen på emnet ved afstanden mellem hjørnestøtterne.

Virax Hydraulisk rørbender Virax. 1 – hydraulisk cylinder drevhåndtag; 2 – hydraulisk cylinder; 3 – bevægelig stang i den hydrauliske cylinder; 4 – strømbøjningsramme; 5 – huller til installation af hjørnestøtter; 6 – bøjningssko; 7 – hjørnestøtte

Afhængig af den maksimale kraft, der kræves for at bevæge bøjeskoen, kan følgende bruges:

  1. Manuelt orm gear.
  2. Hydraulisk cylinder med mekanisk leveringsdrev.
  3. Elektrisk drev med gear.
  4. Hydraulisk cylinder med olieindsprøjtning ved hjælp af en elektrisk pumpe.

Denne maskine kan bøje rør i forskellige vinkler. Et vigtigt træk ved arbejde med mekanismen er behovet for at skifte bøjesko og ændre hjørnestøtternes placering afhængigt af den krævede bøjevinkel, rørets profil og diameteren af ​​dets vægge. Forkert beregning af parametre kan føre til et fald i rørets indre del, udseendet af brud i emnet. I nogle tilfælde kan bøjning af rør i stor vinkel og arbejde med tyndvæggede stålrør kun udføres, når deres indre del er fyldt med tørt kvartssand..

Værktøjstype Forarbejdet metal Pris, gnid.
Rørbøjler TPG-1B, hydraulisk Rør op til 1 “diameter 20.000
Rørbøjler TPG-3B Rør op til 3 “ 45.000
Hydraulisk rørbender med elektrisk drev TG-3EP Rør op til 3 “ 88.500

Trevalsede rørbøjere

Trevalsede rørbøjninger adskiller sig fra de ovenfor diskuterede af muligheden for ikke kun at bøje en del af røret, men for at opnå en bøjet profil på 2, 3, 5 og flere meter, hvilket er meget efterspurgt i konstruktionen. Denne effekt opnås ved hjælp af et arbejdsemne, der bevæges gennem valserne, som er bøjet i en bestemt vinkel langs hele den behandlede længde..

Sådan vælges en rørbender 1 – understøtningsramme; 2 – elektrisk motor; 3 – reducer; 4 – drivruller, der bevæger metal; 5 – trykaksel

Udformningen af ​​en tre-rullers rørbender kan variere lidt afhængigt af dens kapacitet og ydeevne. I modeller, der ikke bruger elektrisk metalbevægelse, gøres den øverste rulle drevet, der rulles af operatørens indsats og udfører lodret metalbevægelse i bøjemaskinen. I dette tilfælde bevæger den øvre rulle sig også i det vandrette plan, hvilket er nødvendigt for at overføre bøjningskraften til arbejdsemnet. I kraftfulde maskiner og arbejder i halvautomatisk bøjning af emnet kan mekanismen til at bevæge den øverste rulle udføres på basis af en hydraulisk cylinder. Fordelen ved disse modeller er muligheden for at bøje emnet i en vinkel fra 0 til 360 °, det vil sige i en fuld cirkel.

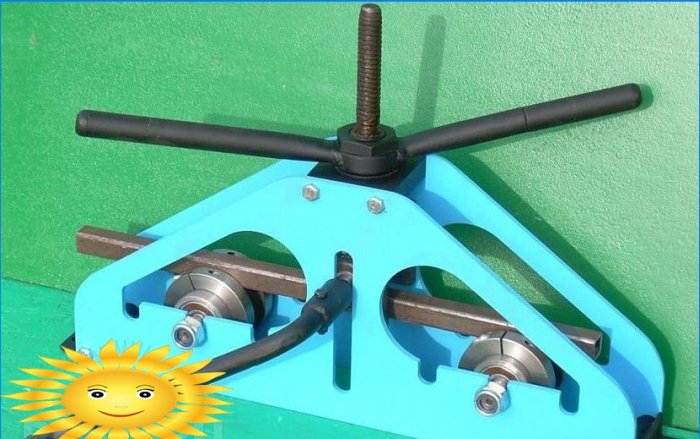

TRP-1 Manuel trerullemaskine TRP-1

Bøjningen af ​​emnet udføres i flere trin, idet hver nye passage til at bøje emnet til en større vinkel bevæges tomgangsakslen. For at arbejde med hver rørprofil er det nødvendigt at installere ruller med den ønskede størrelse og profil på maskinen, samt beregne den maksimale mulige engangsbøjningskraft, der påføres den afstand, over hvilken en enkelt bevægelse af trykvalsen udføres.

Værktøjstype Forarbejdet metal Pris, gnid.
Manuel manuel trækrullebøjemaskine, TPM 2 Stålrør op til 2 “diameter 15.000
Rørbøjningsmaskine, tre-rullet, TEM-76×50 drevet af 220 V og 380 V Cirkel (16, 19, 22, 25, 32, 38, 51, 63, 76 mm), firkant (16, 19, 22, 25, 30, 38, 40, 50 mm) 75.000

Manuelle rørbøjere

For let udførelse af arbejdet med at lægge kobber- og tyndvæggede stålrør bruger arbejderne i vid udstrækning manuelle rørbøjere af forskellige konstruktioner. Modeller kan betjenes manuelt:

RIDGID 603 38028 RIDGID 603 38028

Enheden er ganske enkel og består af en rulle, en halv rulle og et håndtag. Mekanismen er fastgjort på en lodret eller vandret basis ved hjælp af hullerne placeret under halvvalsen. Denne type rørbender giver dig mulighed for at bøje tyndvæggede stål-, kobber- og aluminiumsrør i en vinkel på op til 180 °.

Eller indbygget elmotor med gear:

ROBEND 3000 ROBEND 3000

Denne rørbender er specielt designet til at arbejde med kobberrør. Kan bøje røret i den ønskede vinkel op til 180 °, og er samtidig et bærbart instrument, der ikke kræver fixering.

Værktøjstype Forarbejdet metal Pris, gnid.
Manuel rørbøjler TR-1 1/2 “, 3/4”, 1 “tynd væg og kobberrør 3900
Manuel rørbender TR-25U Stålrør med en udvendig diameter på 10, 12, 14, 16, 19, 22, 25 mm 9.500
Elektrisk rørbender ROBEND 3000 Tyndvæggede og kobberrør med en diameter på 12, 14, 16, 18, 22 mm 40.000

Før du køber en rørbender, skal du beslutte, til hvilke formål du har brug for det, og hvor ofte du vil bruge det. Hvis du skal arbejde med tyndvæggede stål- eller kobberrør, er en manuel rørbender det bedste køb. Trevalserullen bliver uundværlig til at bøje arbejdsemner langs en stor radius eller ringe. Til bøjning op til 180 ° er en hydraulisk vinkelrørbøjning egnet.
